高清图,加载缓慢,内存大：工具产品实拍图@各核心板，实验箱连接笔记本电脑的实物拍摄

AI-32*** · 发表于 2025-7-8 14:31:39

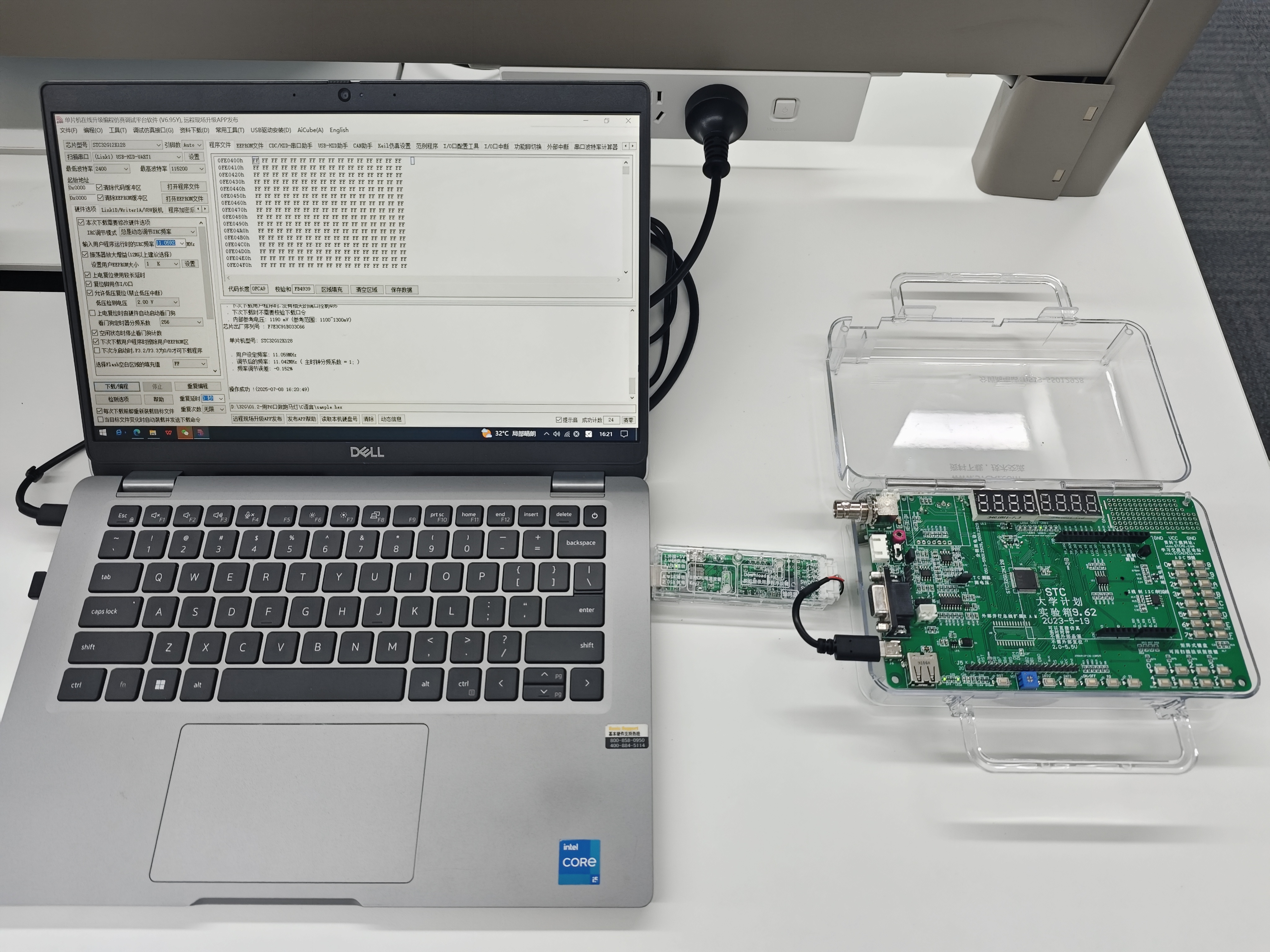

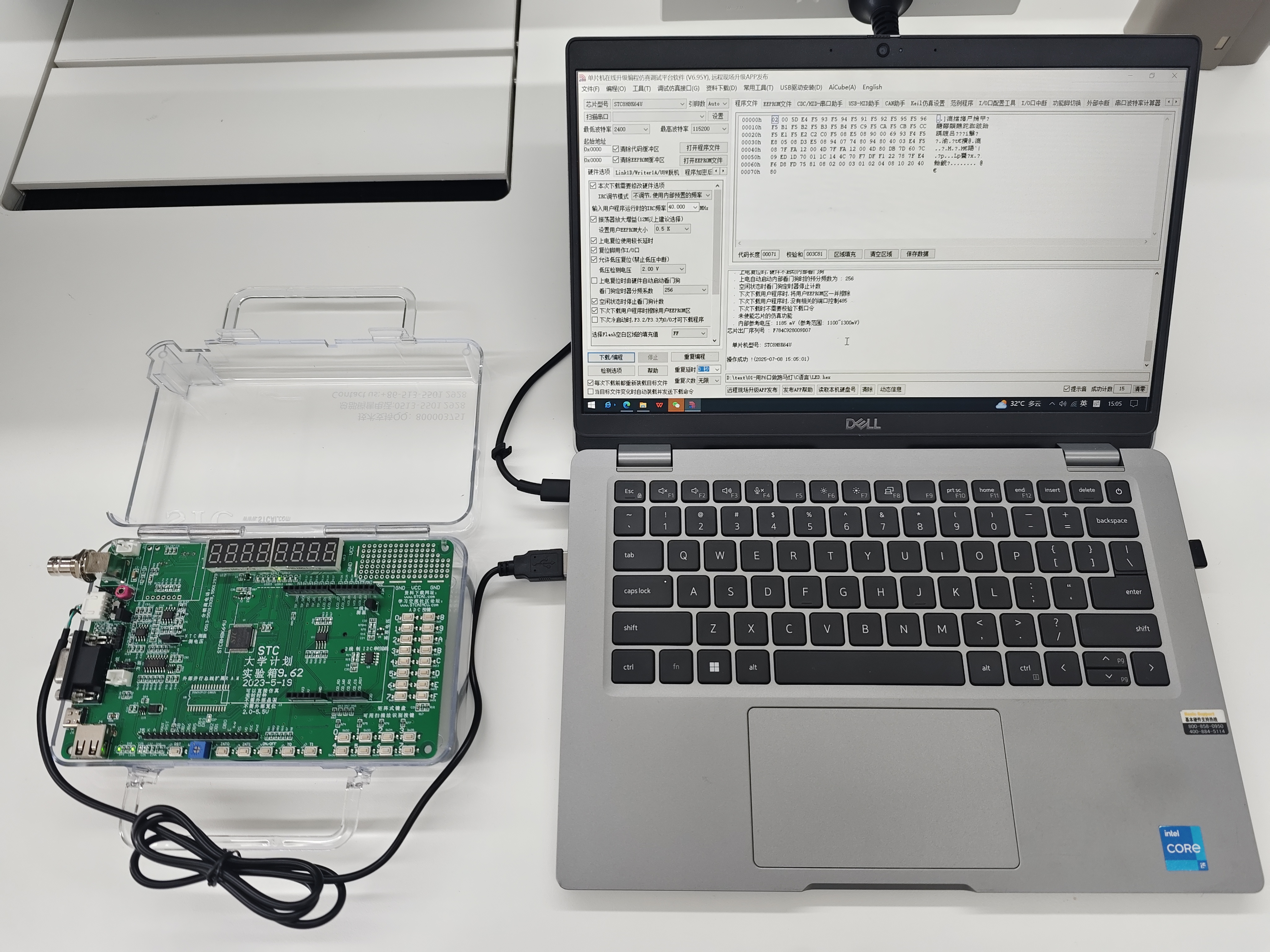

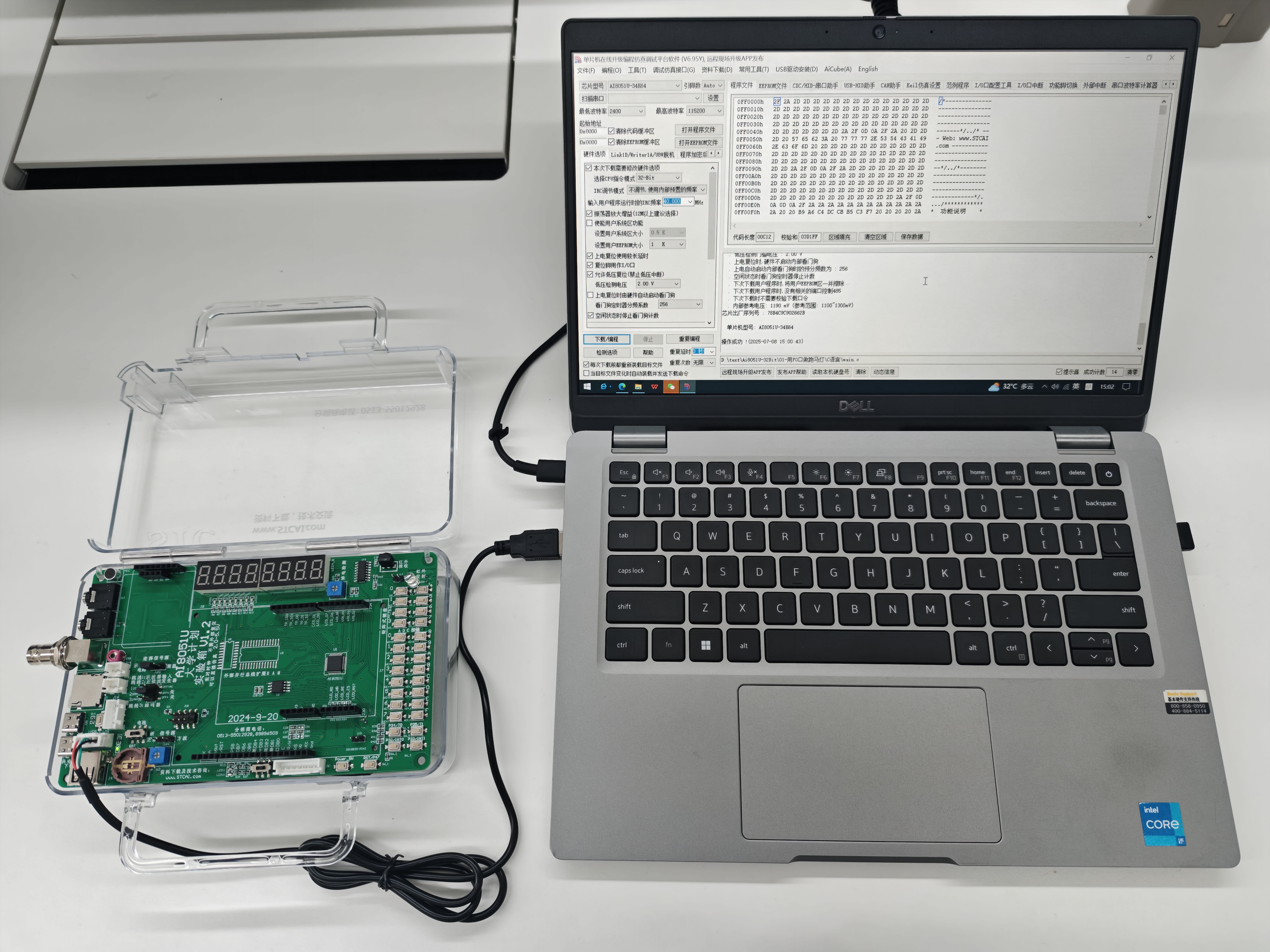

Ai8051U 实验箱USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)
1、按下实验箱上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电

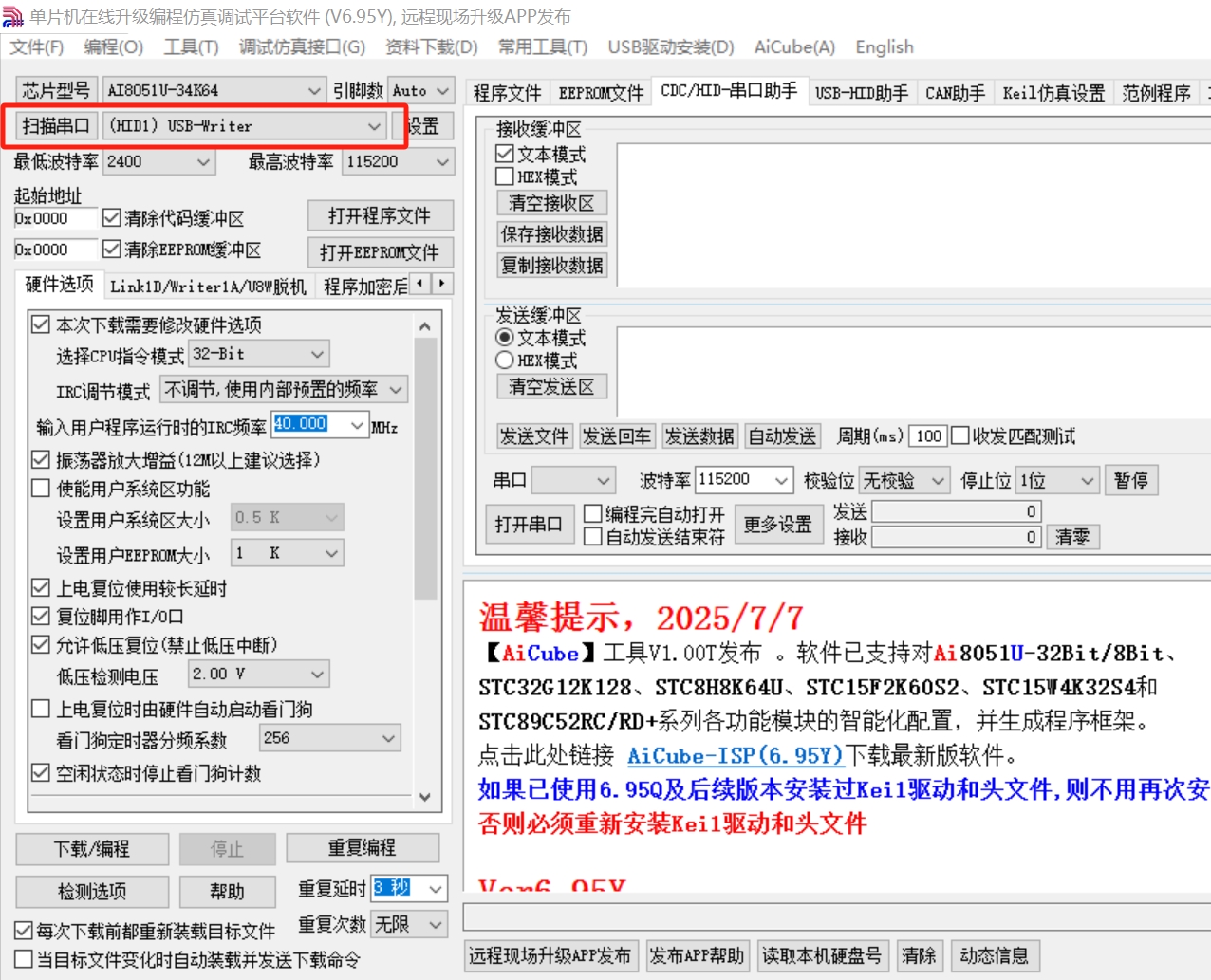

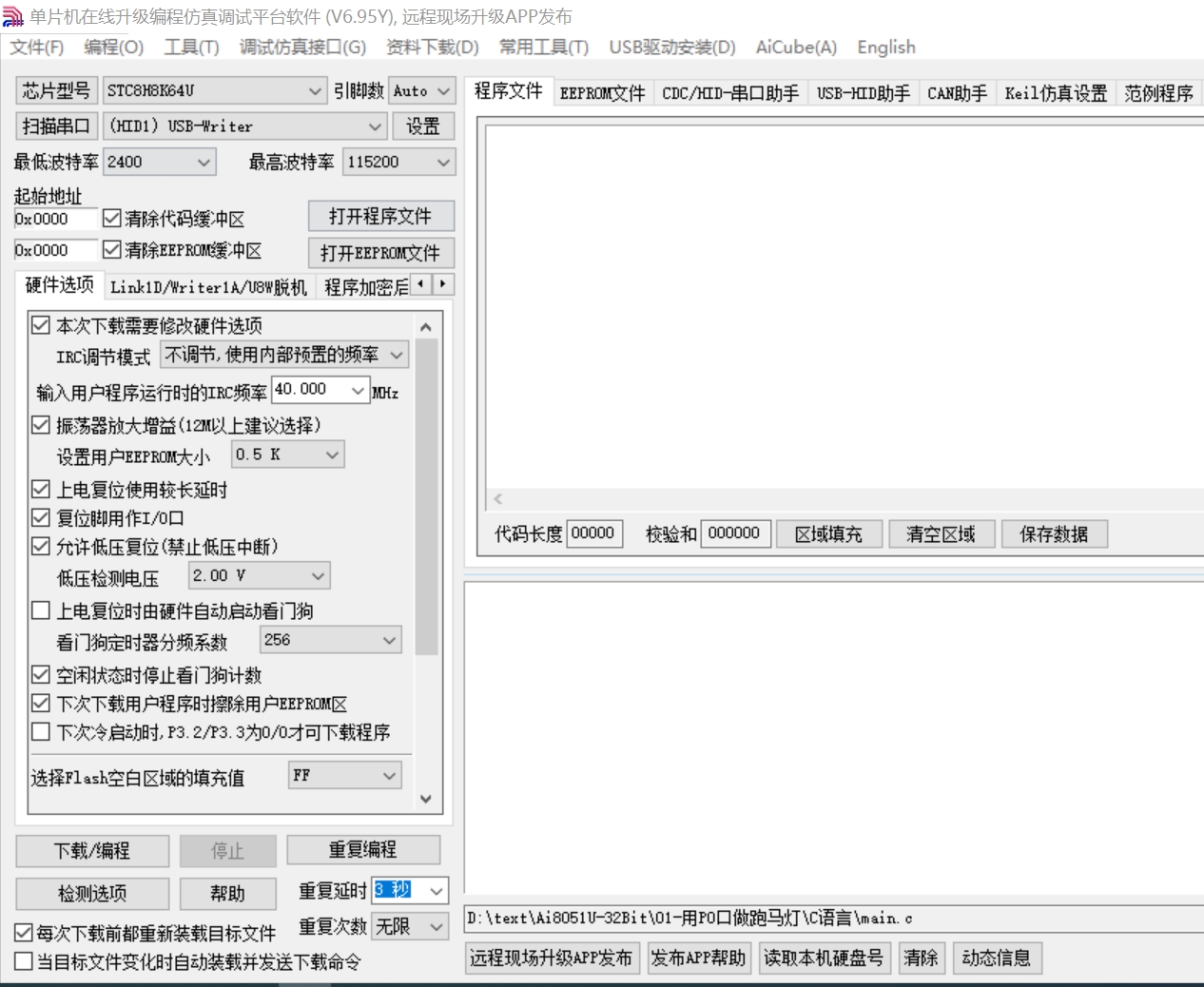

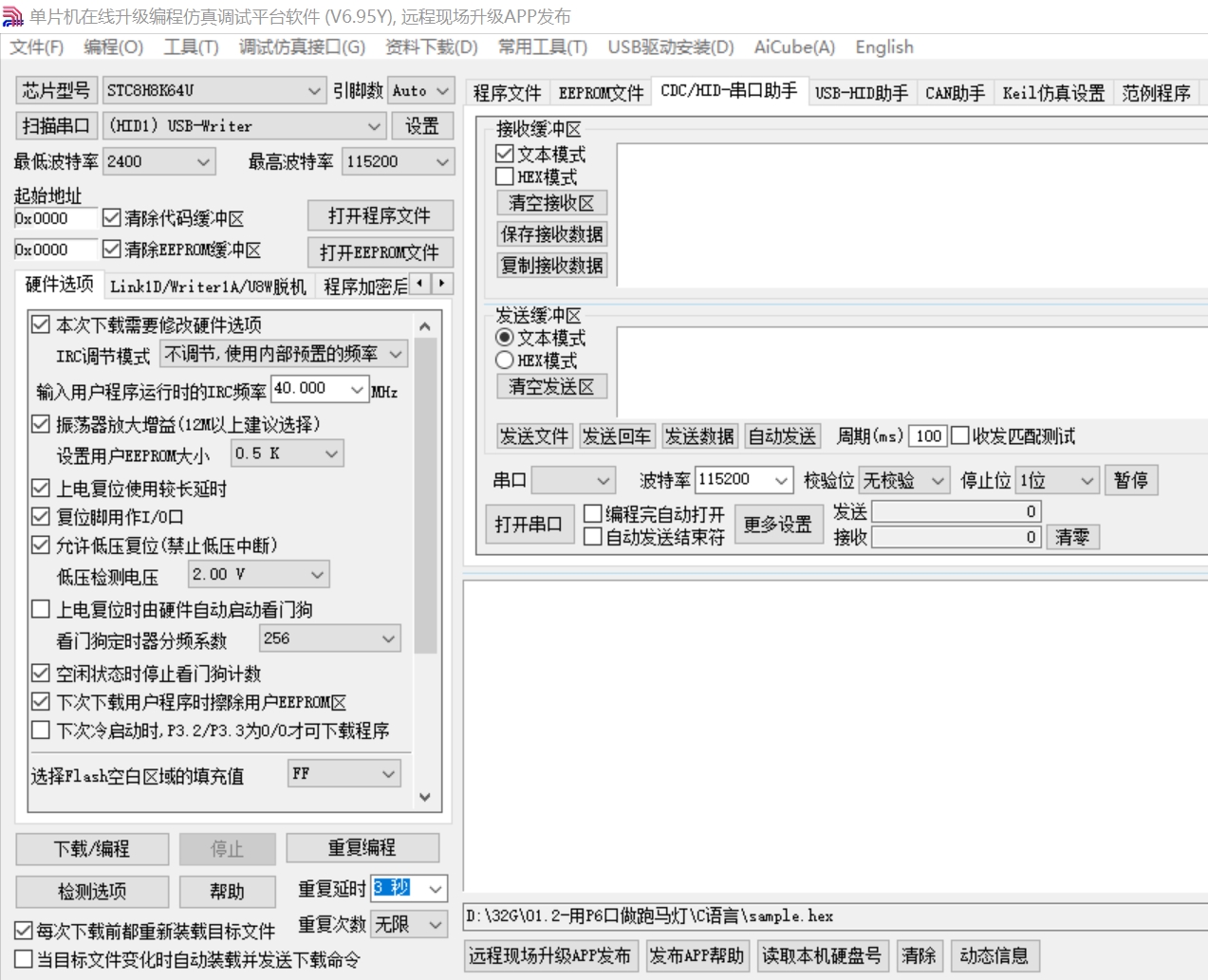

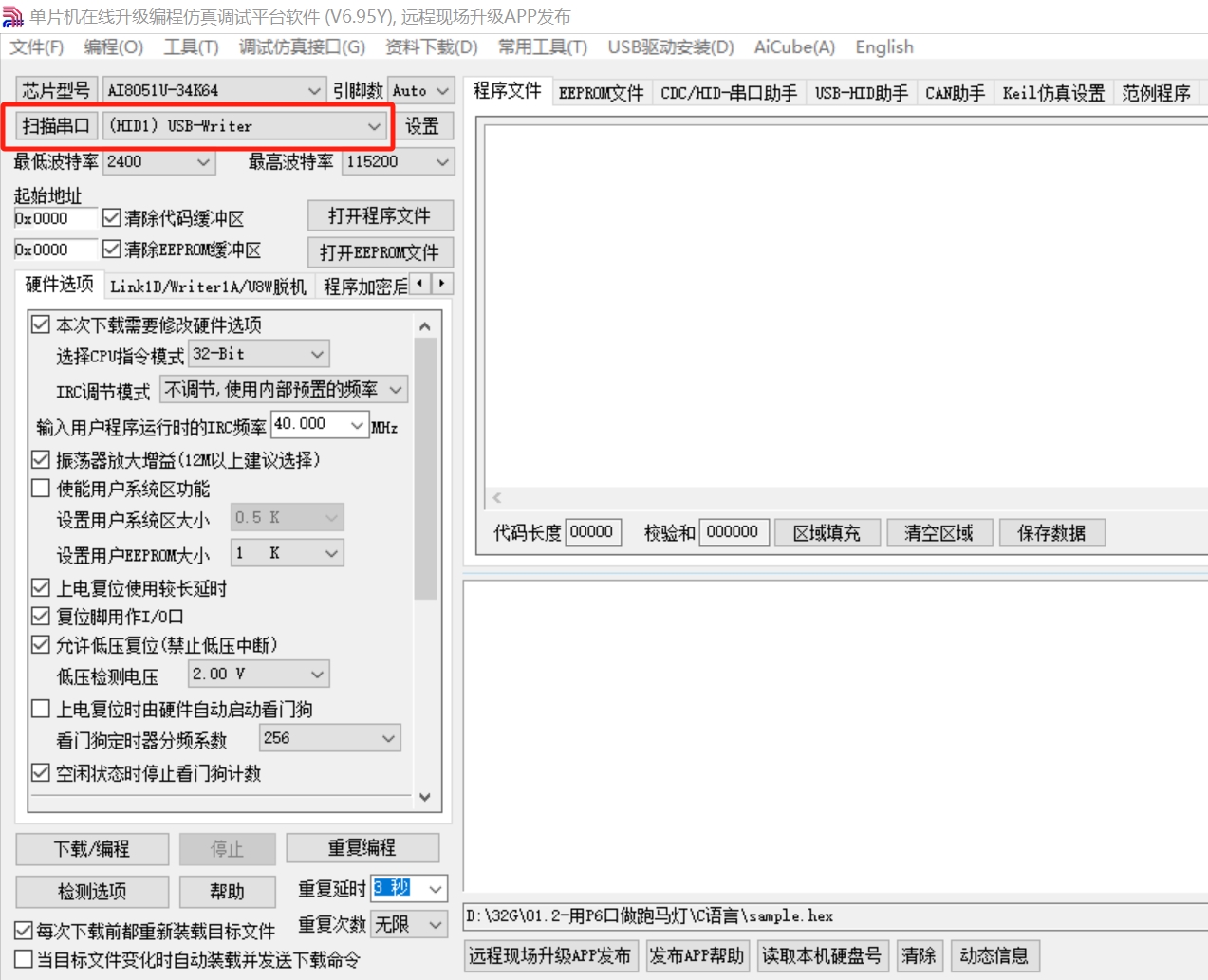

等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)

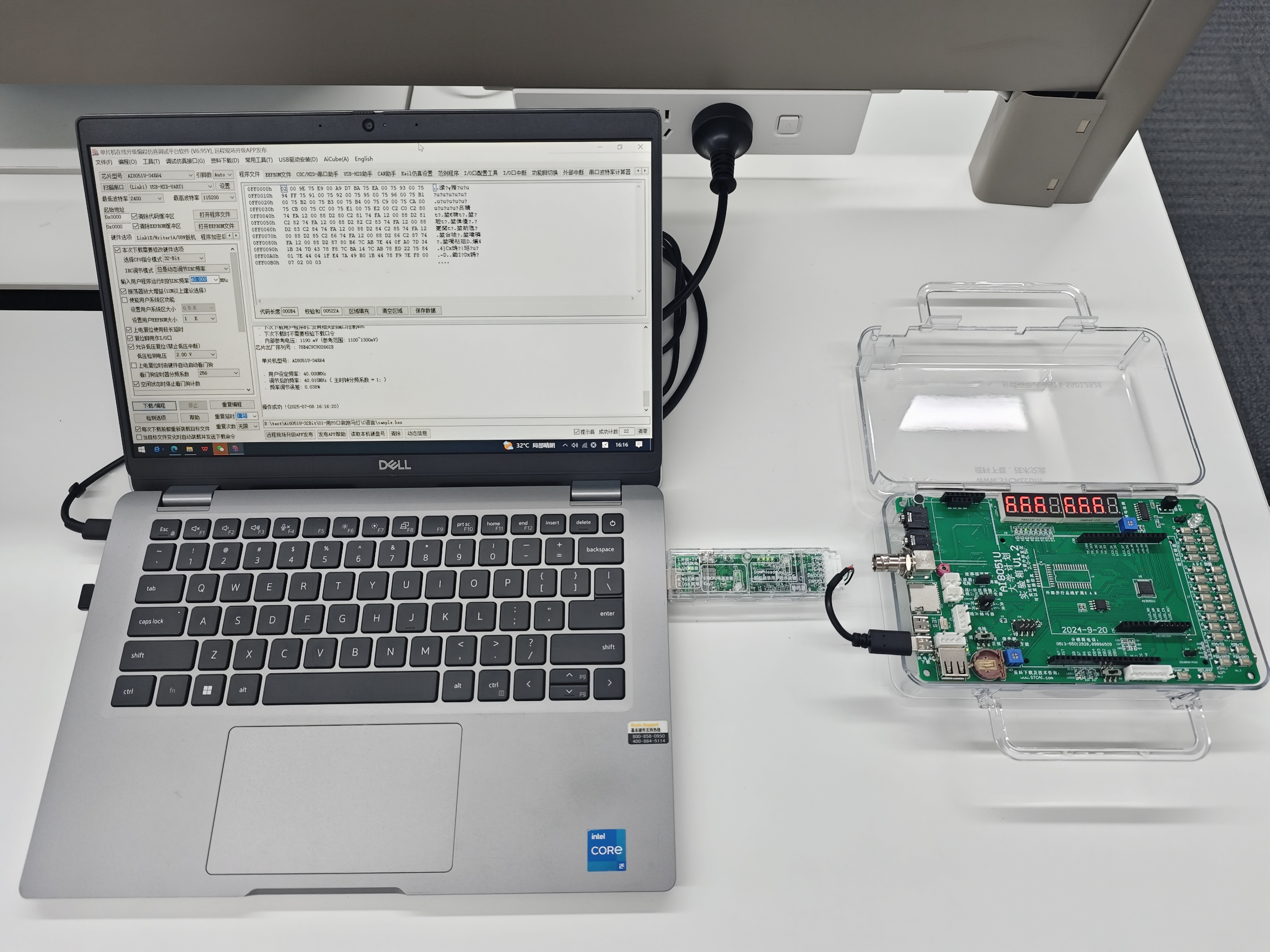

8H8K64U 实验箱USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)

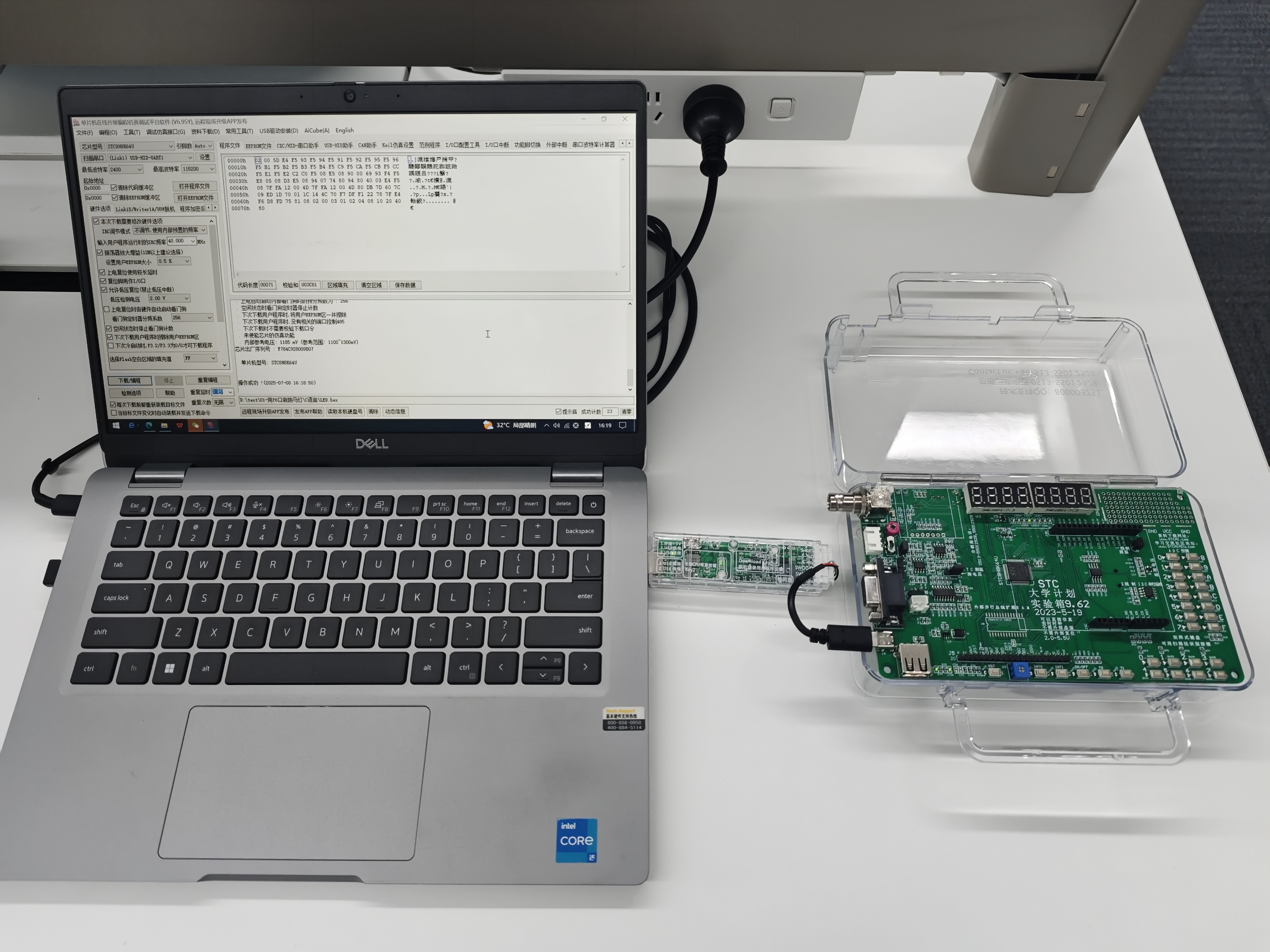

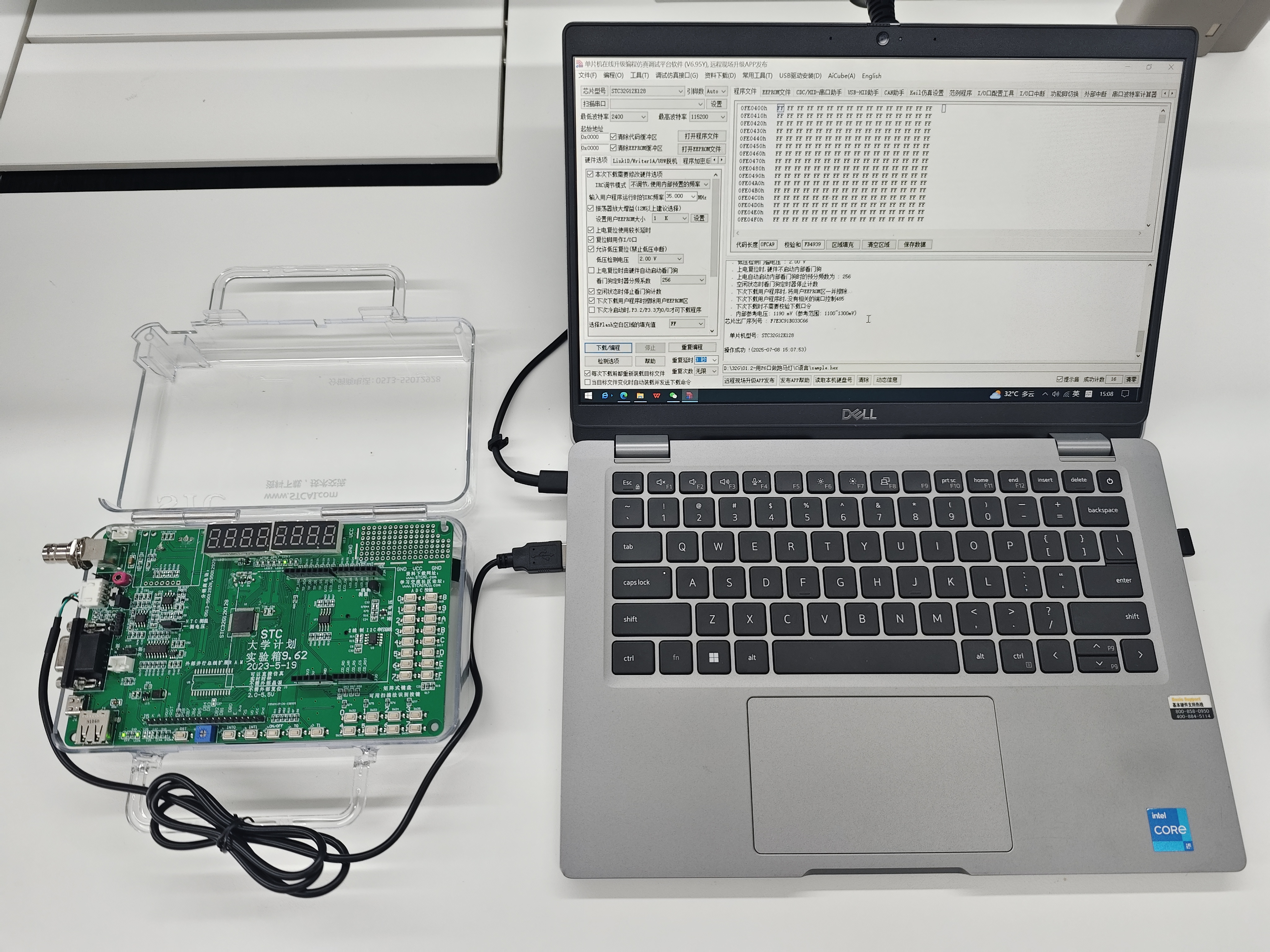

32G12K128 实验箱USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)

AI-32*** · 发表于 2025-7-8 15:10:49

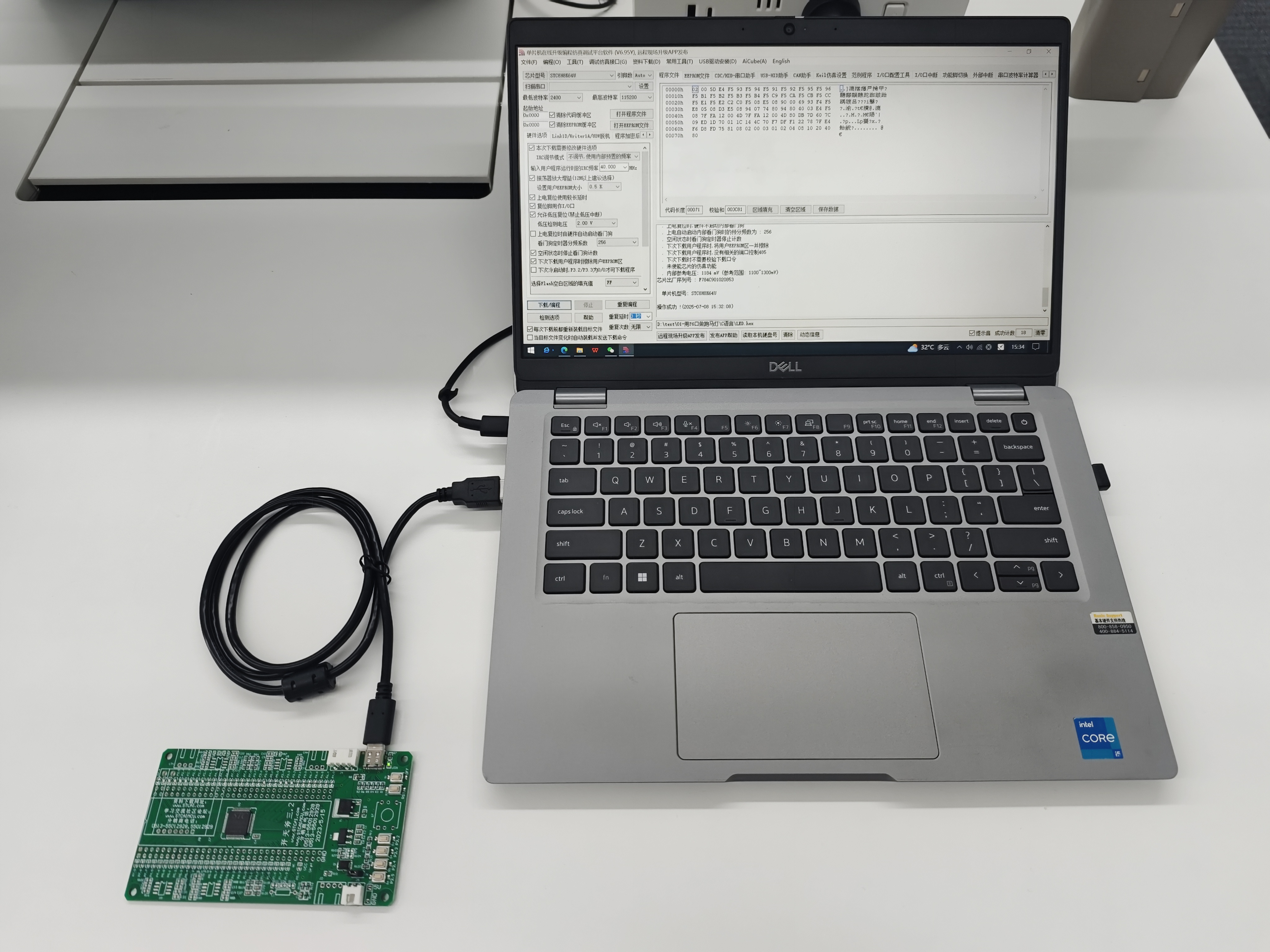

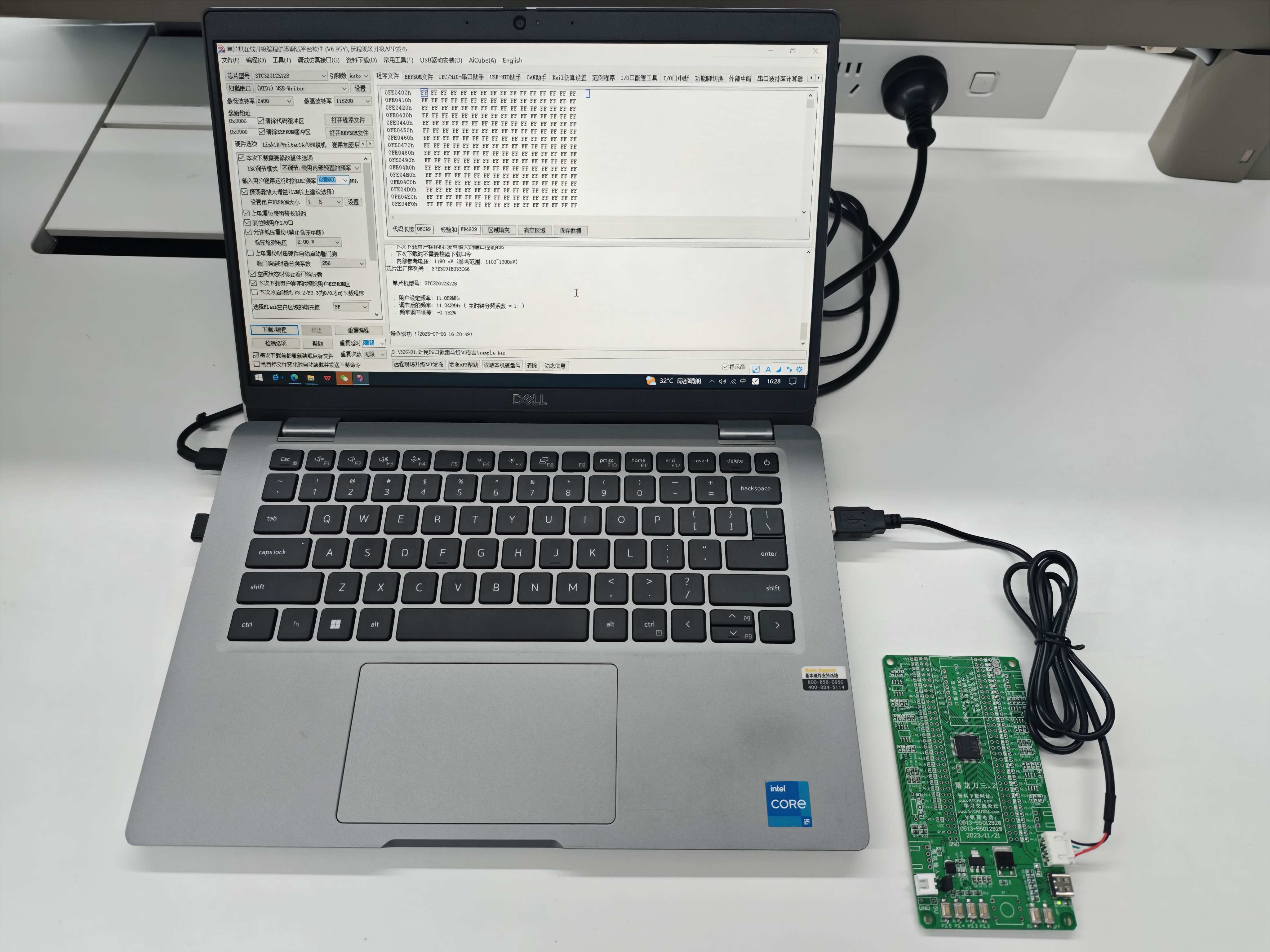

Ai8051U核心功能学习板@ 擎天柱 USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线
1、按下核心板上的 P3.2/INT0 按键，就是 P3.2 接地
2、给目标芯片重新上电，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电

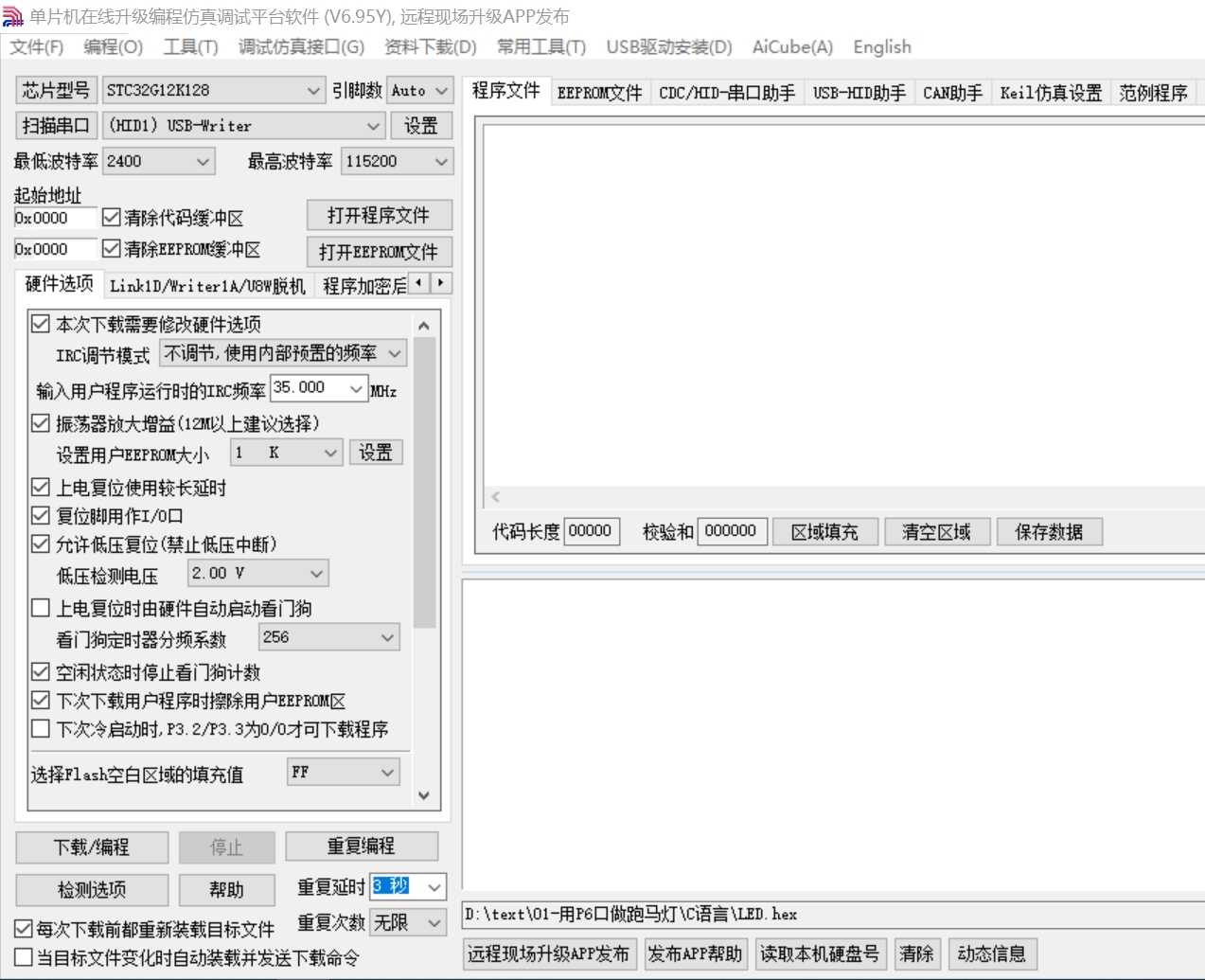

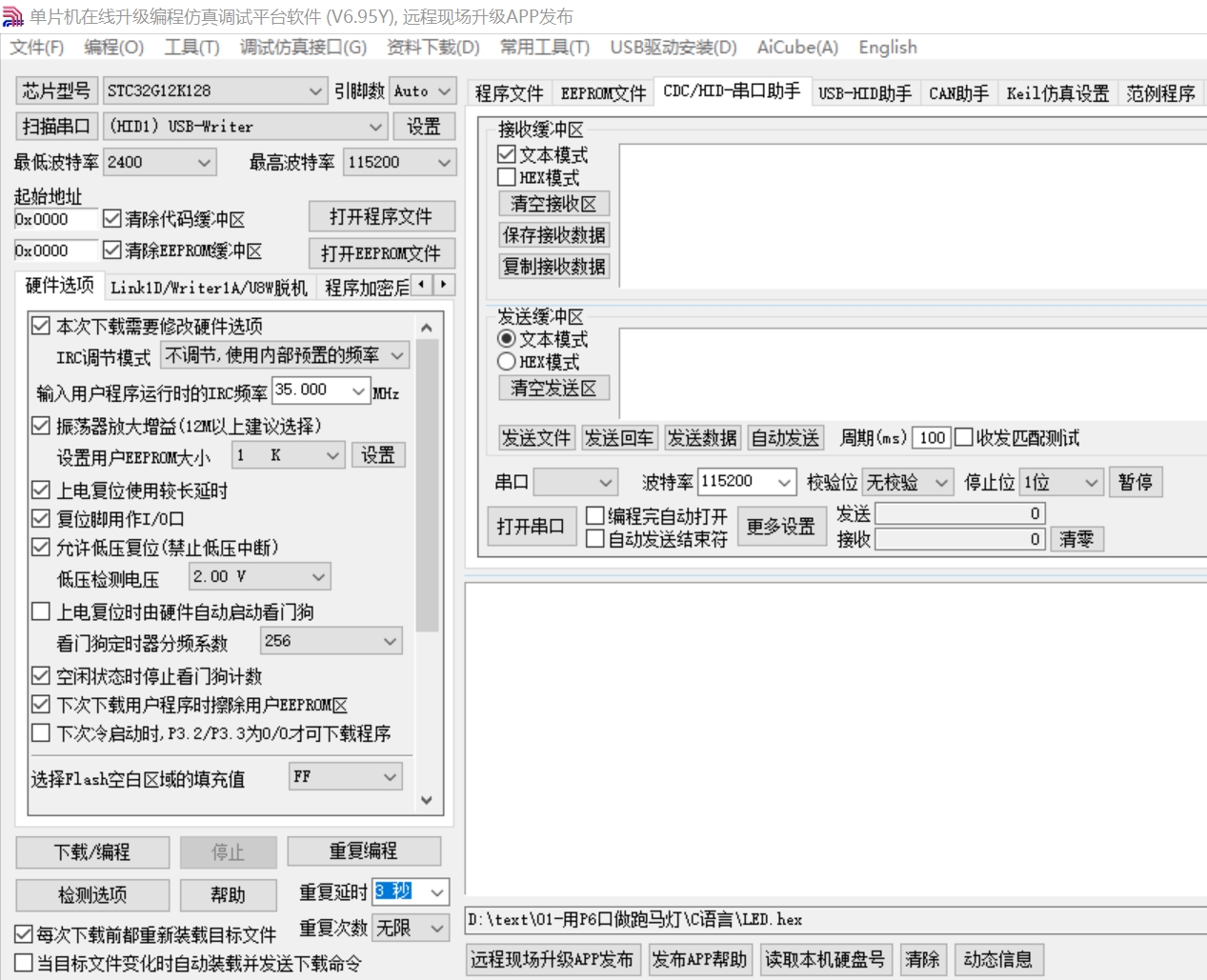

等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)

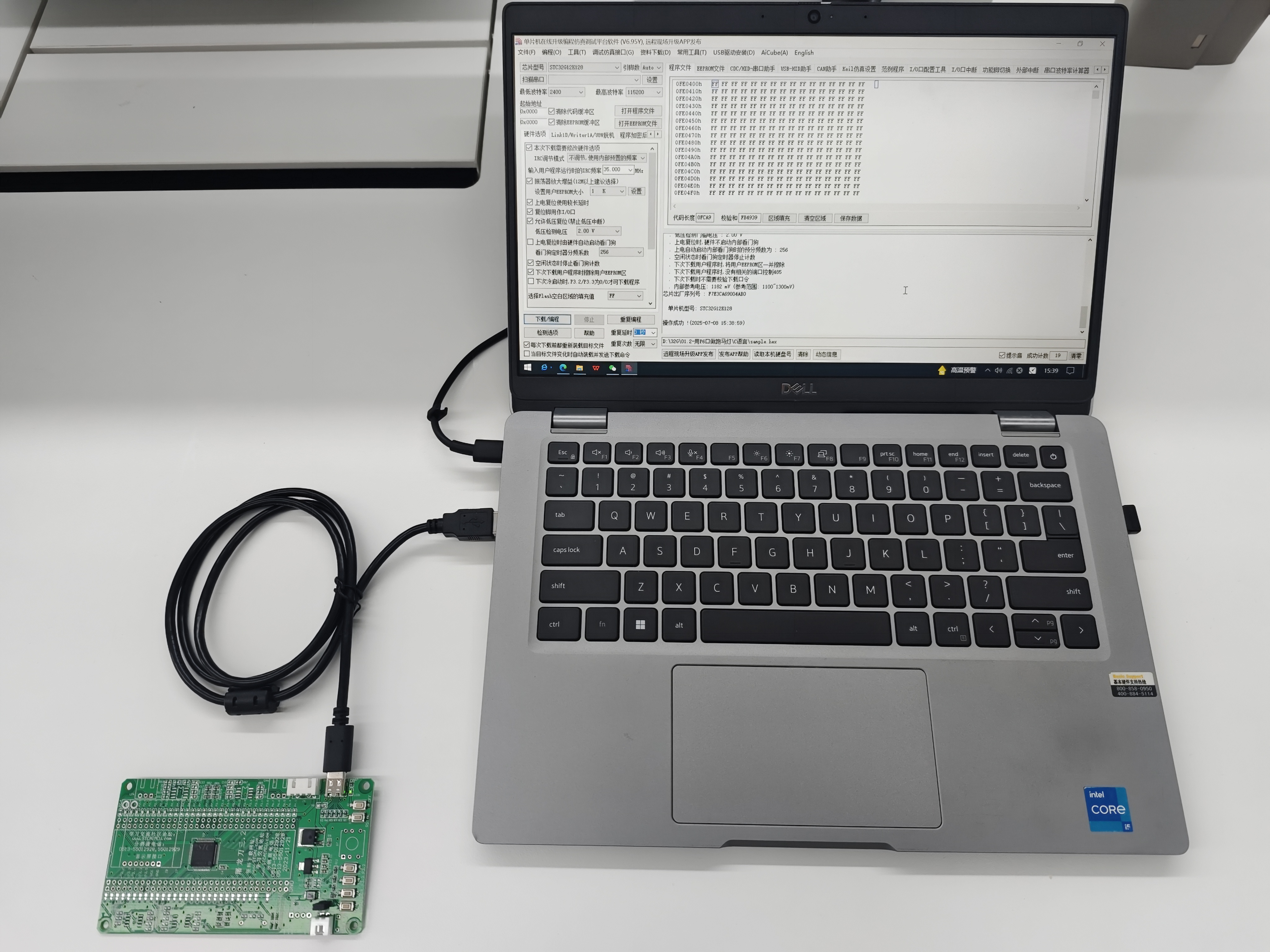

8H8K64U核心功能学习板@ 开天斧 USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线

32G12K128核心功能学习板@ 屠龙刀 USB直接下载连接实拍图：使用USB-TypeA到USB-Typec线

AI-32*** · 发表于 2025-7-8 16:40:32

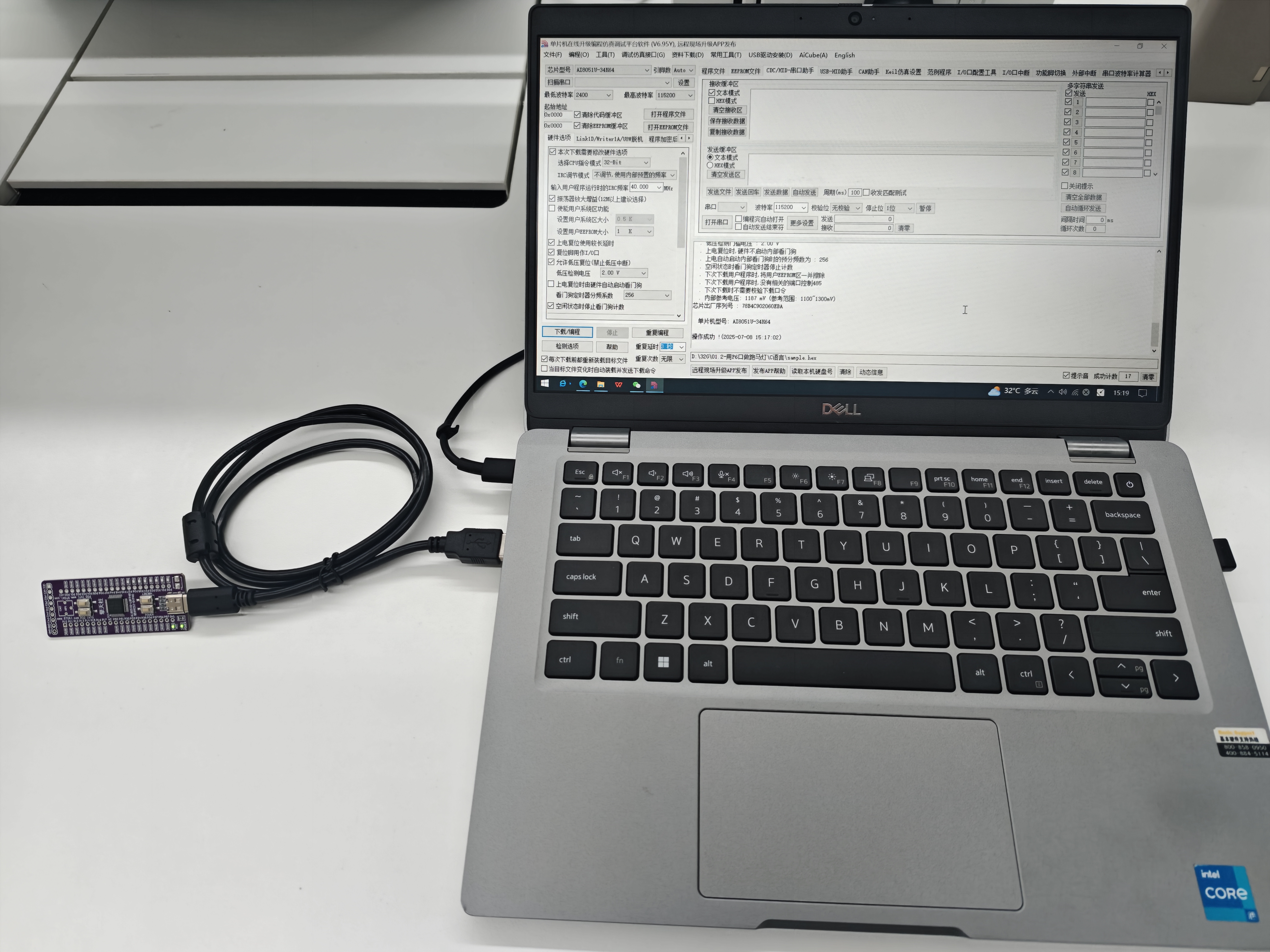

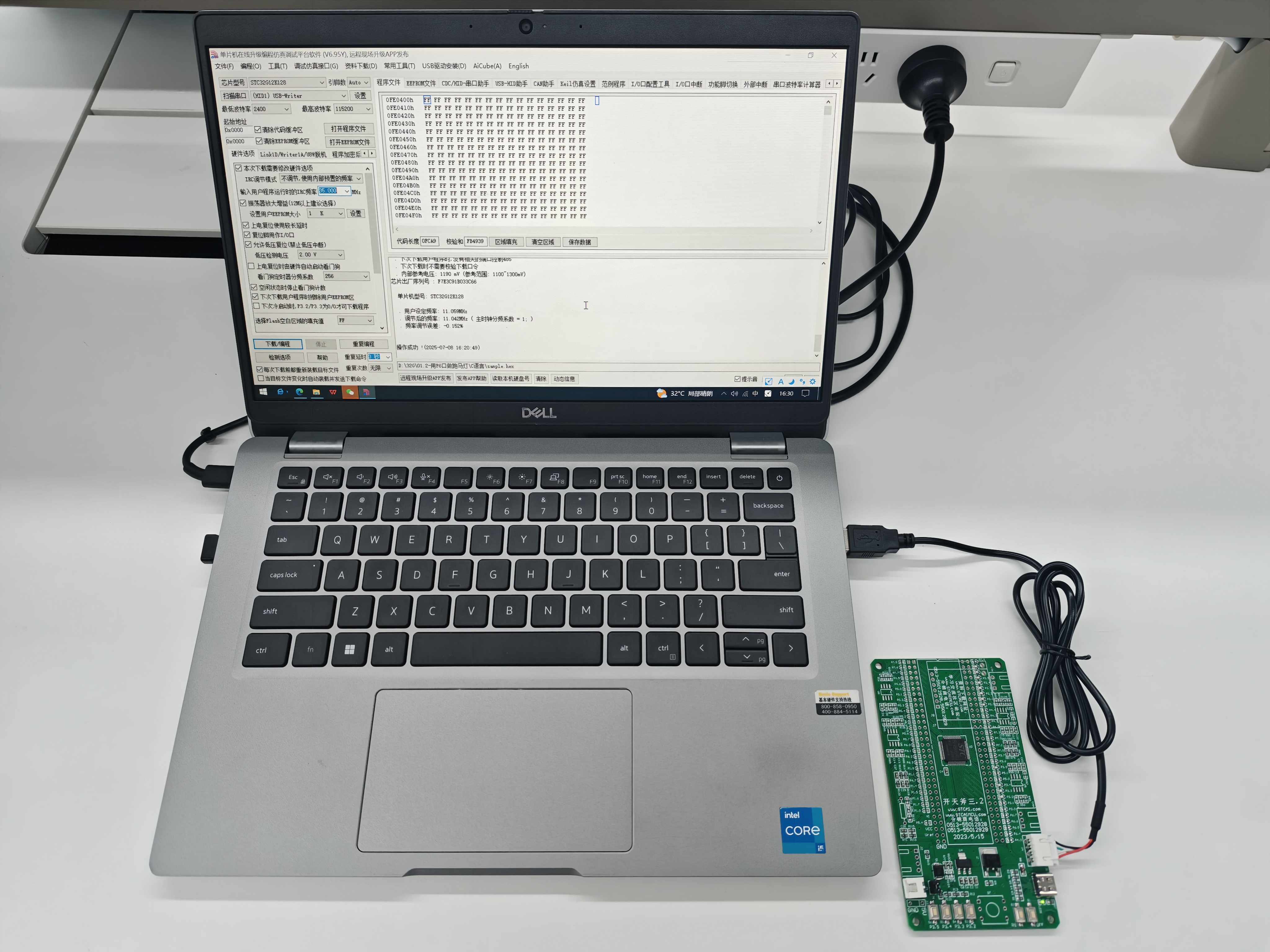

屠龙刀USB直接下载连接实拍图：使用 USB-TypeA 到流行2.54mm 间距通用插座(USB-TypeA-SIP4转接线)
1、按下核心板上的 P3.2按键，就是 P3.2 接地
2、给目标芯片重新插拔一次，不管之前是否已通电。
===电子开关是按下停电后再松开就是上电
等待电脑端 ISP 下载软件中自动识别出“(HID1) USB Writer”后，就与 P3.2状态无关了，这时可以松开 P3.2 按键(P3.2 在用户程序区可做其它任意用途)
===传统的机械自锁紧开关是按上来停电，按下去是上电
3、点击电脑端下载软件中的【下载/编程】按钮(注意：USB 下载与串口下载的操作顺序不同)
