关于电源接线

打卡等级：以坛为家I
打卡总天数：216
最近打卡：2025-08-20 09:43:38

已绑定手机

64 主题	48 回帖	486 积分

积分: 486

发表于 2025-7-5 22:04:26 | 显示全部楼层 |阅读模式

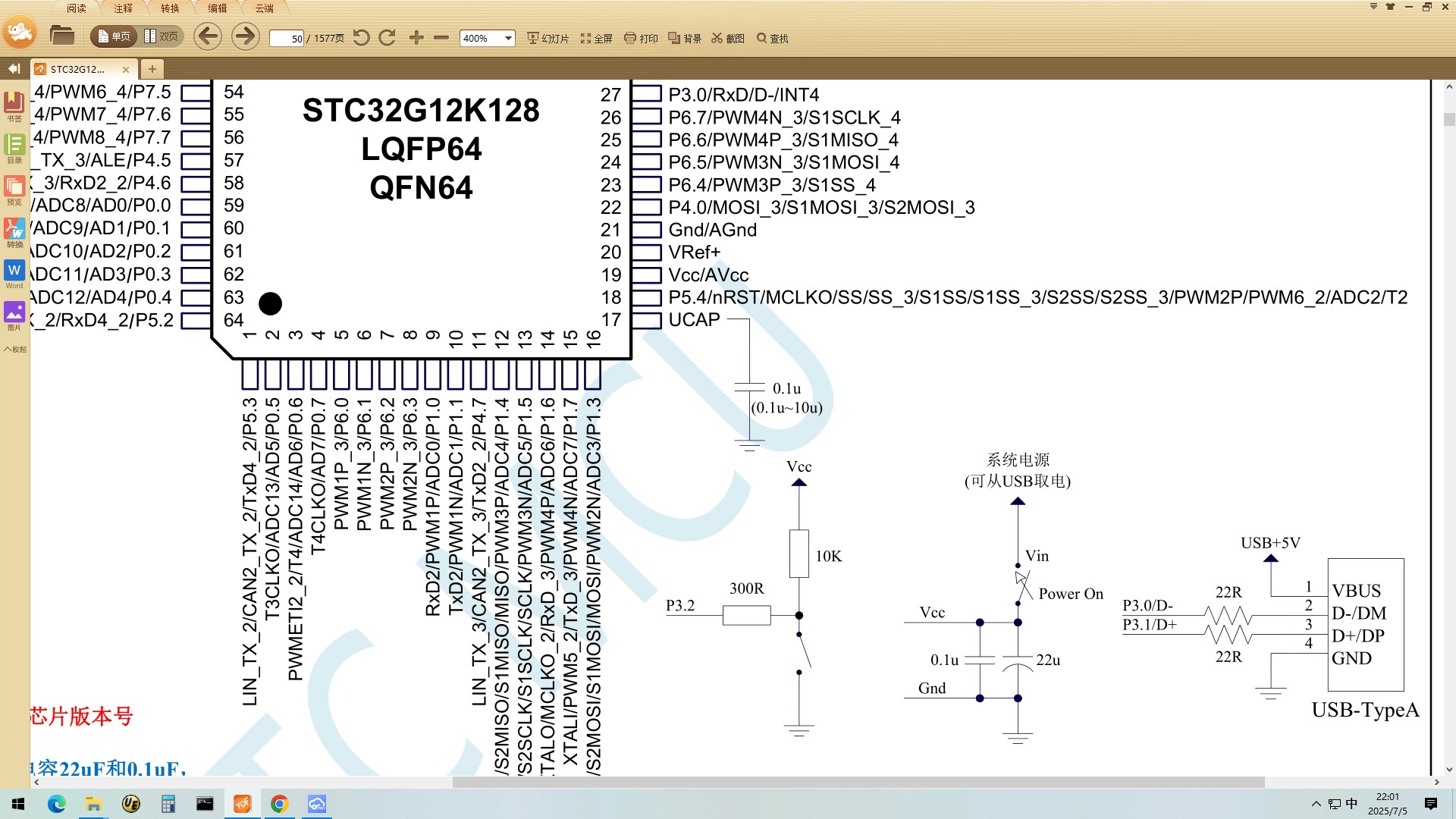

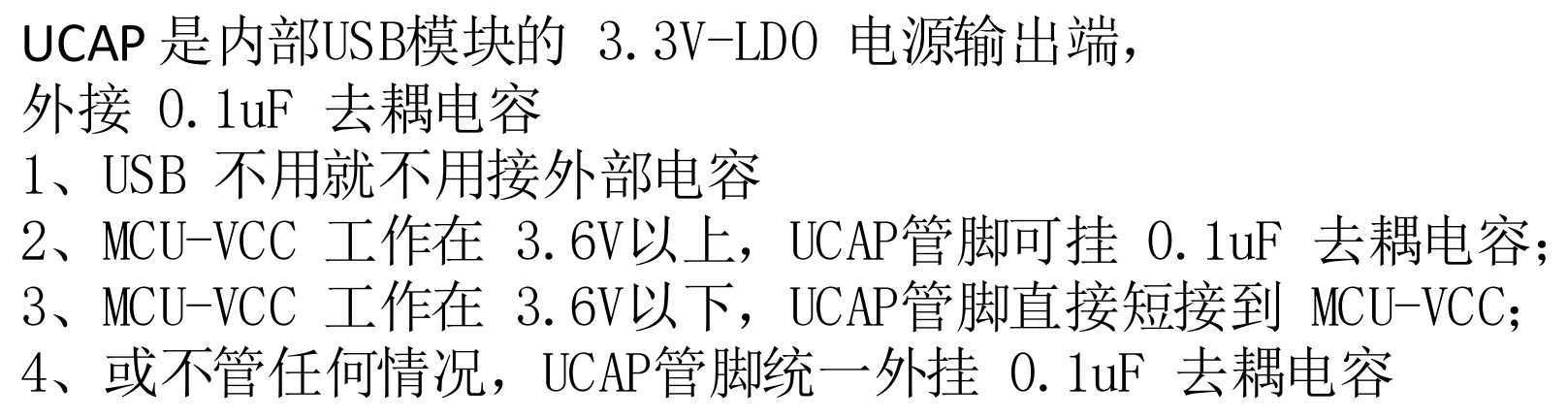

上图中 UCAP 的电压是多少？

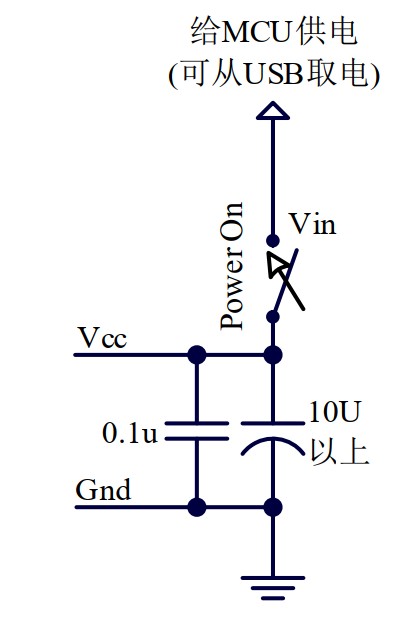

USB+5V点和板子上的+5V 是否相连？
既要板子上的+5V又要USB+5V 怎么做？


回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：161
最近打卡：2025-08-23 08:11:44

775 主题	1万回帖	1万积分

积分: 18735

发表于 2025-7-5 22:16:12 | 显示全部楼层

https://www.stcaimcu.com/data/download/Datasheet/STC32G.pdf





回复

使用道具举报送花

打卡等级：常住居民III
打卡总天数：161
最近打卡：2025-08-23 08:11:44

775 主题	1万回帖	1万积分

积分: 18735

发表于 2025-7-5 22:25:08 | 显示全部楼层

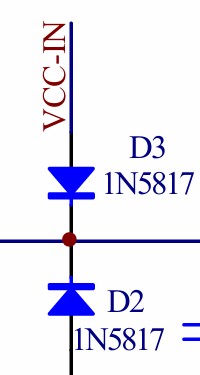

不同的5V供电来源，如下图用大功率的肖特基二极管，接在一起


回复

使用道具举报送花

打卡等级：以坛为家II
打卡总天数：537
最近打卡：2025-08-24 01:00:11

已绑定手机

86 主题	5979 回帖	1万积分

积分: 10832

发表于 2025-7-5 22:29:40 | 显示全部楼层

两个电源最简单就是分别用一个二极管（共两个二极管）隔离
不希望压降过大可以使用MOS电源切换电路
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=4830&pid=35395
https://www.stcaimcu.com/forum.php?mod=redirect&goto=findpost&ptid=4830&pid=33192
