QSPI, DMA-P2P, 同时送到了XDATA的问题 | 可以软件绕开的问题

神***

QSPI, DMA-P2P, 同时送到了XDATA的问题 | 可以软件绕开的问题

目前 AI8051U, DMA-P2P, 发现下面问题，
只发现，QSPI的 DMA-P2P有此问题，
幸好可以软件绕开的问题

神***

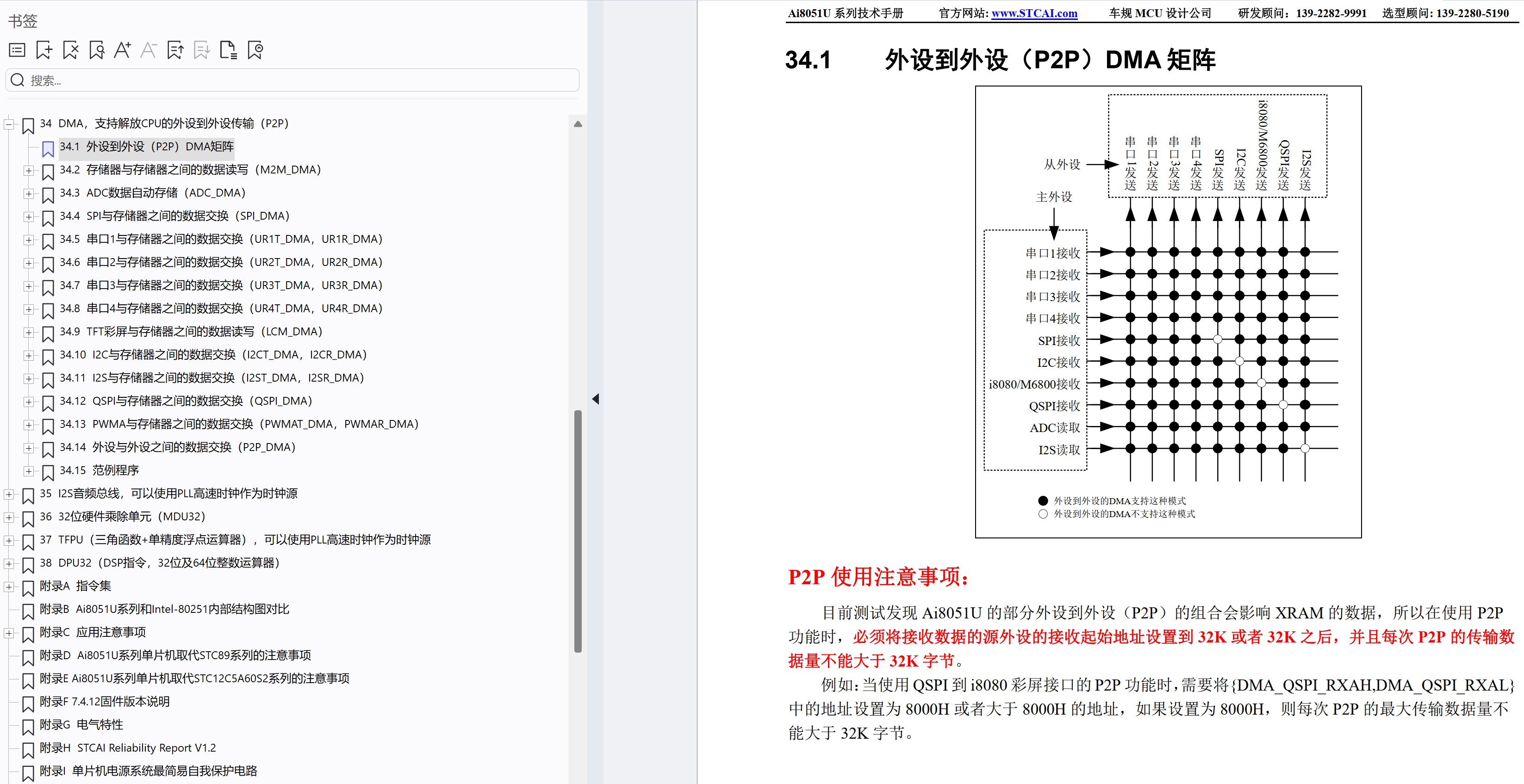

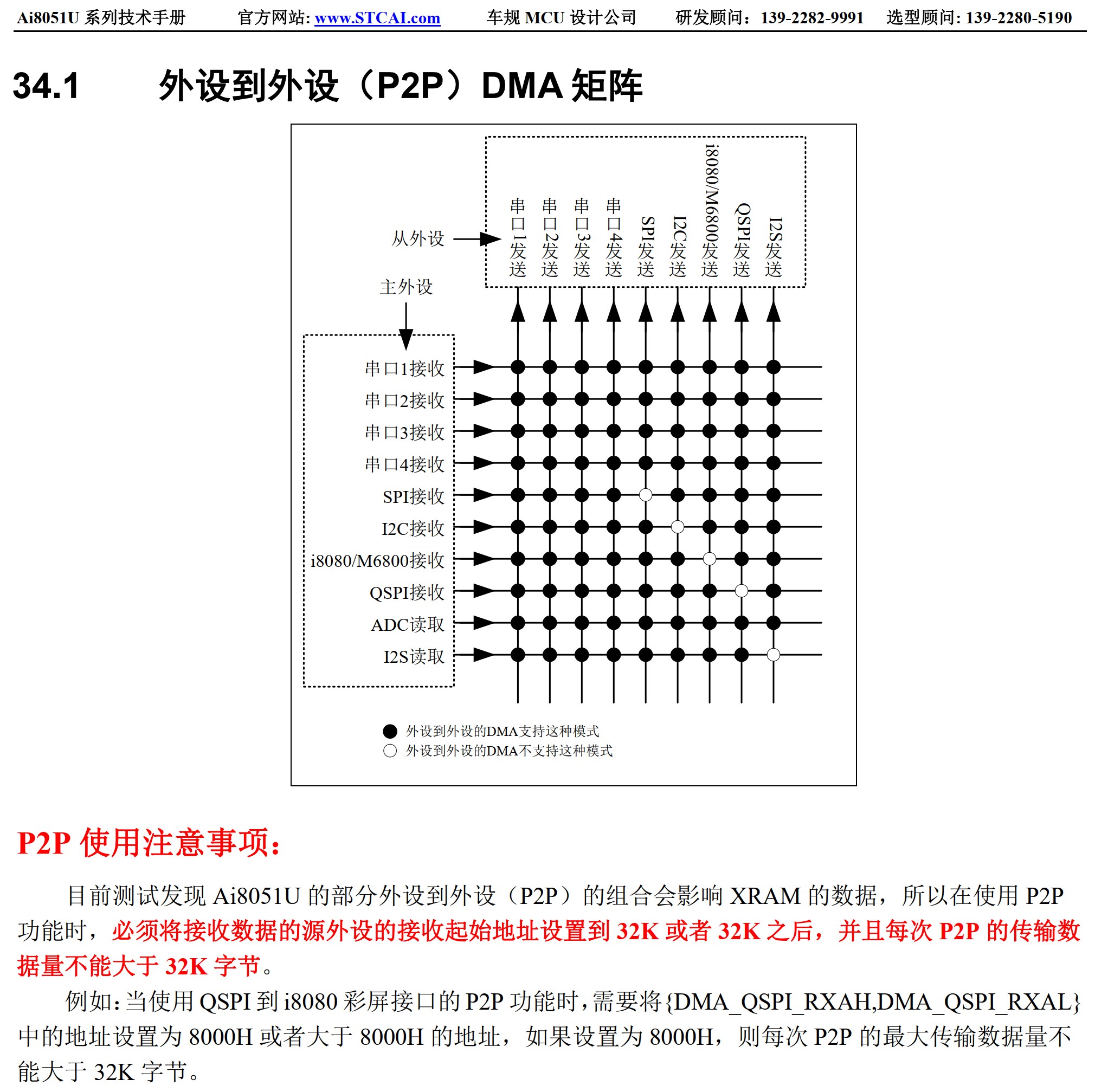

https://www.stcaimcu.com/data/download/Datasheet/AI8051U.pdf

C_w***

请问是要注意修改俩个地方吗？

以程序包的72.4为例

1. DMA_AMT_LEN 要小于32K

#define IMG_SIZE            (320UL * 240 * 2)
#define DMA_AMT_LEN         (12800UL)
#define DMA_CNT             (IMG_SIZE / DMA_AMT_LEN)

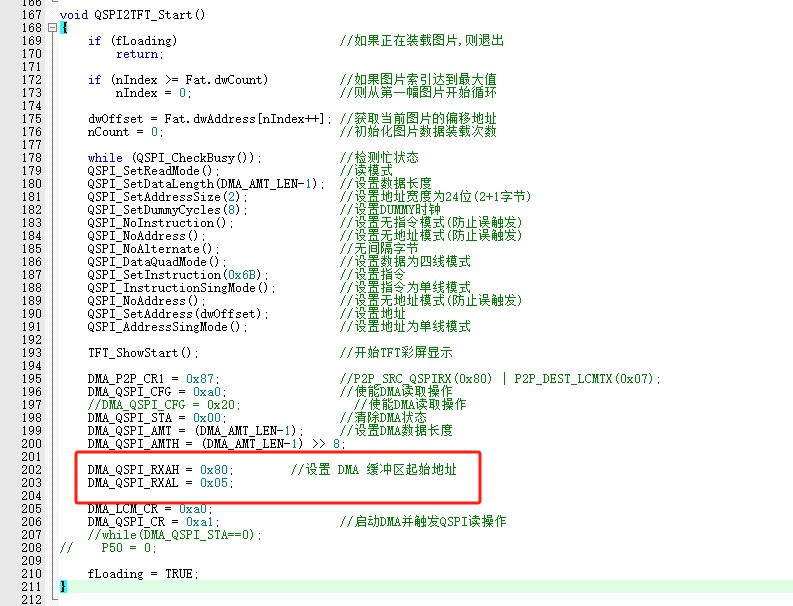

2. 在void QSPI2TFT_Start()里，设置 DMA_QSPI_RXAH 和 DMA_QSPI_RXAL

        DMA_P2P_CR1 = 0x87;                 //P2P_SRC_QSPIRX(0x80) | P2P_DEST_LCMTX(0x07);
        DMA_QSPI_CFG = 0xa0;                //使能DMA读取操作
        DMA_QSPI_STA = 0x00;                //清除DMA状态
        DMA_QSPI_AMT = (DMA_AMT_LEN-1);     //设置DMA数据长度
        DMA_QSPI_AMTH = (DMA_AMT_LEN-1) >> 8;
        //////////////////////
        DMA_QSPI_RXAH = 0x80;        //设置 DMA 缓冲区起始地址
        DMA_QSPI_RXAL = 0x00;
        //////////////////////
        DMA_LCM_CR = 0xa0;
        DMA_QSPI_CR = 0xa1;                 //启动DMA并触发QSPI读操作

        fLoading = 1;
}




这样改动程序，就能避免XDATA被修改吗？我这面测试的还是有问题。

请各位大侠赐教，希望官方给个例程。

C_w***

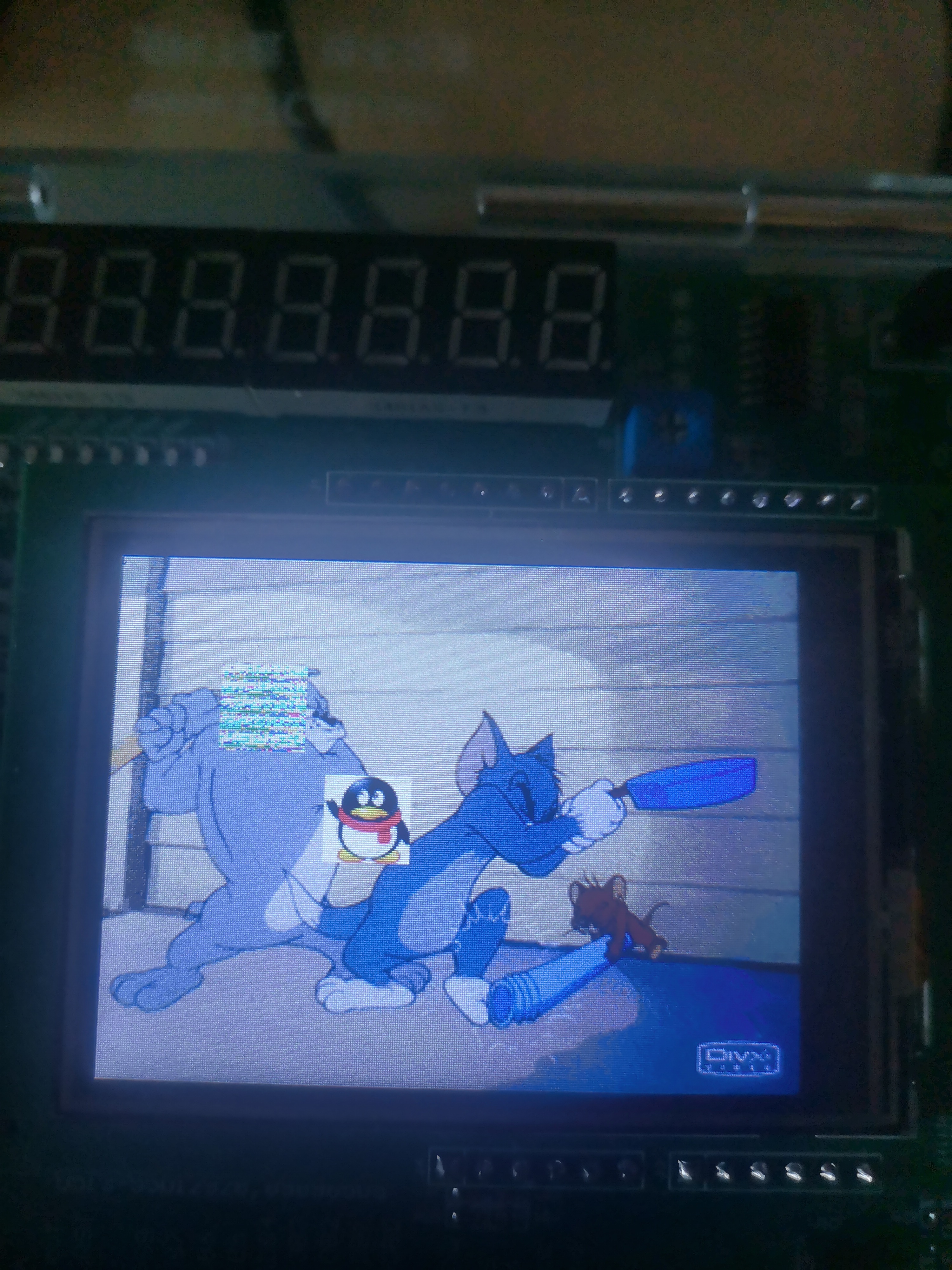

DMA-P2P刷一张背景图，在图上显示QQ图标。

这个是程序，大神给看一下。

erci***

C_w*** 发表于 2025-7-5 20:14
DMAP2P刷一张背景图，在图上显示QQ图标。

这个是程序，大神给看一下。

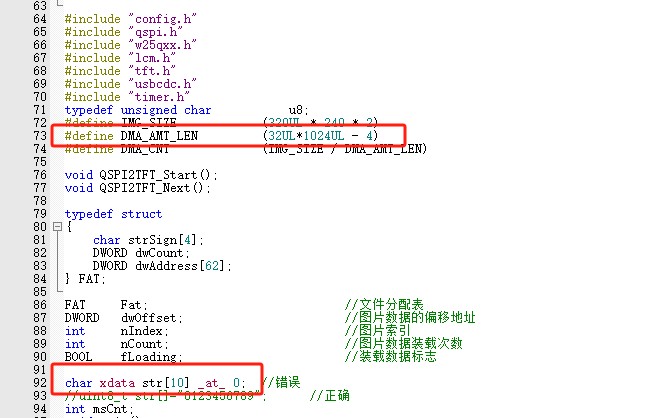

做了个实验,char xdata str[10] _at_ 0;

0x8000 + (30UL*1024UL) 会全乱码

0x8005 + (30UL*1024UL)  AIS01234擄擄  刚好跳过了前五个

多加2K但是-4错位：
0x8005 + (32UL*1024UL - 4)  AIS?234聪聪  可以看到循坏覆盖过来，01乱码了



大概是这样的：xdata有效区+QSPI传输长度总长不能超过32K,起始地址无论放在哪都是取余32K。

erci***

72.4-QSPI-TFT_DMA_P2P外设到外设_显示视频级动画效果程序-ILI9341 - 副本.zip (1.41 MB, 下载次数: 1)

2025-7-5 21:10 上传

点击文件名下载附件

C_w***

erci*** 发表于 2025-7-5 21:09

那就是说xdata要给DMA预留空间，不能按32K来使用？

我那程序中
#define DMA_AMT_LEN         (12800UL)

u8 xdata QQPic_load[3200] _at_ 0x10;

这也没超啊？

erci***

C_w*** 发表于 2025-7-5 21:24
那就是说xdata要给DMA预留空间，不能按32K来使用？

我那程序中

0x8000相当于0，

DMA_AMT_LEN         (12800UL)

xdata QQPic_load[3200] _at_ 0x10; 在 0~12.8K范围内，将这两空间错开试下

C_w***

erci*** 发表于 2025-7-5 21:28
0x8000相当于0，

DMA_AMT_LEN         (12800UL)

72.4-QSPI-TFT_DMA_P2P外设到外设ILI9341(XDATA问题已解决).rar (1.4 MB, 下载次数: 2)

2025-7-5 22:04 上传

点击文件名下载附件

AI8051实验箱V1.2 测试程序



/**********************************************
此程序中
DMA_AMT_LEN = 12800 （DMA_QSPI_RXA设置为0x8000,相当于xdata的地址为 0）
xdata QQPic_load[3200] _at_ 12800 （地址为 0+12800）
xdata QQPic_xdata[3200]  _at_ 16000（地址为 12800+3200）

xdata变量地址 要 避免 与 DMA数据长度重叠，根据具体的需求自行调整吧
本来RAM就不大，还被占用了，希望改进
**********************************************/


感谢大佬的指点，看看是这个意思吗。

给有需要的朋友来个参考例程。

C_w***

erci*** 发表于 2025-7-5 21:28
0x8000相当于0，

DMA_AMT_LEN         (12800UL)

再问一下大佬，这个是不是也会影响USBCDC的xdata啊

00018CH   00FFFFH   00FE74H   ---    ---      **GAP**
010000H   0101FFH   000200H   BYTE   INSEG    XDATA          ?XD?USBCDC
010200H   0102BFH   0000C0H   BYTE   INSEG    XDATA          ?XD?USB
0102C0H   0131FFH   002F40H   ---    ---      **GAP**
013200H   013E7FH   000C80H   BYTE   OFFS..   XDATA          ?XD?OF_3200_?2?MAIN
013E80H   014AFFH   000C80H   BYTE   OFFS..   XDATA          ?XD?OF_3E80_?1?MAIN
