PWM测量小于60MHz的信号@Ai8051U, PLL-120MHz

王***

PWM测量小于60MHz的信号@Ai8051U, PLL-120MHz
本程序通过AiCube生成，在Ai8051U实验箱 V1.2上通过测试

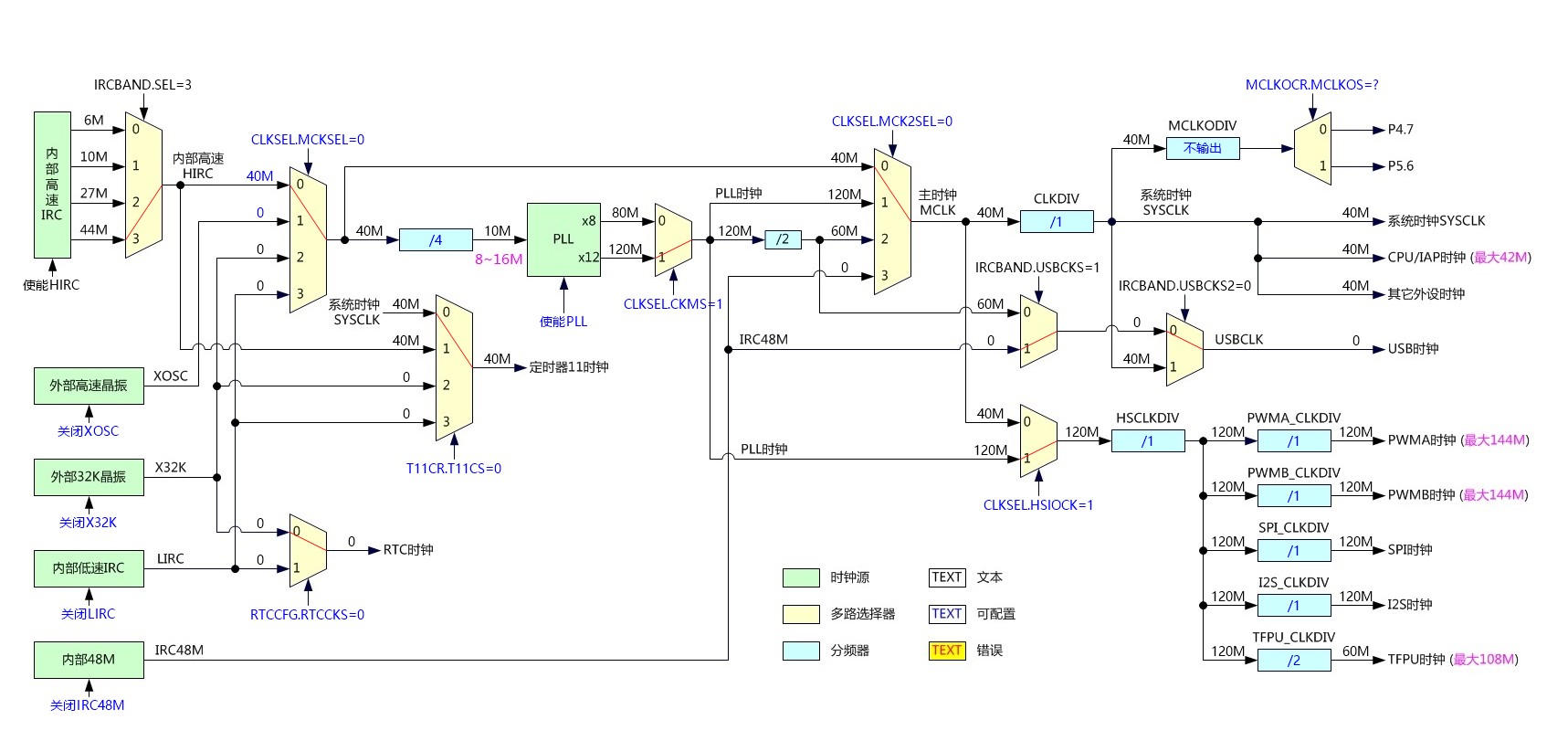

需要捕获高频率的信号，首先就需要配置PLL到一个较高的频率，
Ai8051U的PWM最高可到144MHz，这里为了取整倍数，
就使用了40MHz/4*12 = 120MHz, 得到120MHz

然后通过配置PWMA为输出模式，PWMB配置为输入模式，进行测量

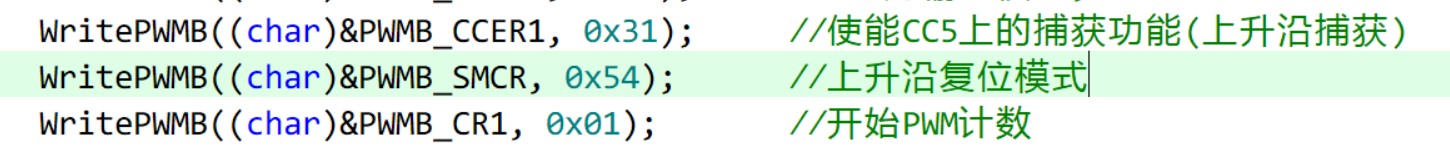

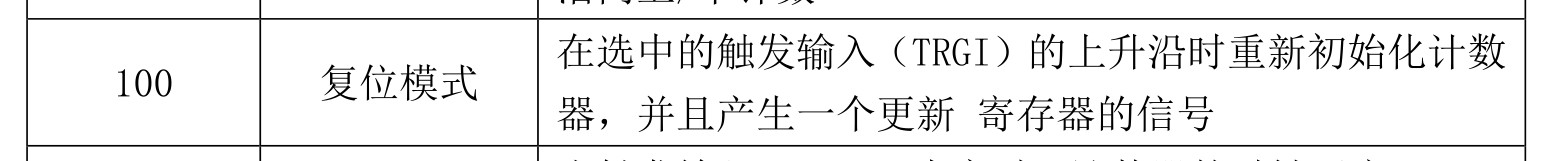

为了更快速的捕获，尽量避免运算产生，这里的PWMB使用了复位模式


所以实际捕获的数值应该是捕获值+1（从0开始计数的）

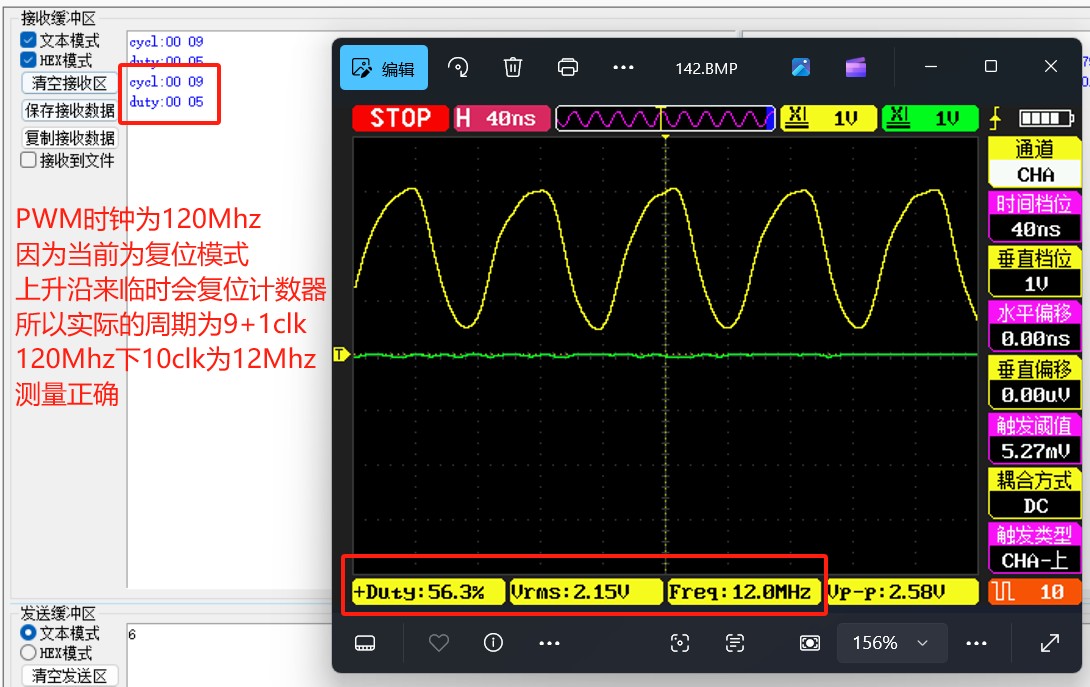

这里使用示波器进行测量，同时通过USB-CDC接口观察返回的数据
可以看到，PWMA产生了一个12MHz的信号，同时USB-CDC返回捕获的周期值为10clk
120MHz下，捕获的周期10clk=12MHz的频率，测试捕获正确



以下是经过测试的工程文件
PWM_IN.zip (510.54 KB, 下载次数: 101)

2025-7-4 10:32 上传

点击文件名下载附件

网***

产生测试信号不需要用PWM吧?使用直接分频输出方式可以得到更高的测试频率.
另外,同一时钟频率的信号自然同步,容易测准,实际测试捕捉性能最好使用外部信号源激励.
示波器的带宽和探头电容会影响脉冲边沿,可能实际波形边沿更陡峭.

dangk***

等芯片到了也测试下

猫***

我用的外部中断+定时器+时间因子参数，
外部中断引脚识别信号，
外部中断服务程序中启动定时器，
定时器中断中累加时间因子参数，
这样，时间因子*65536 + TR0*256 + TL0 ，就得到周期的计数值，
可以无限低（只要时间因子够用，榨干RAM），
可以无限高（时钟拉满，尽用时钟性能）

21cns***

做频率计，精度很重要，精度一方面依赖MCU的处理能力或者说具体点就是PWM的捕获速度，更重要的一点是时钟源的精度。

BeHa***

有个疑问，查看了PWMA/B_SMCR寄存器，发现只有CC1/2/5/6通道有此功能

王***

BeHa*** 发表于 2026-2-6 13:29
有个疑问，查看了PWMA/B_SMCR寄存器，发现只有CC1/2/5/6通道有此功能

是的，不是全都有。所以使用上要注意一下这个问题
