请教RTC时钟电路和编程思路

newl***

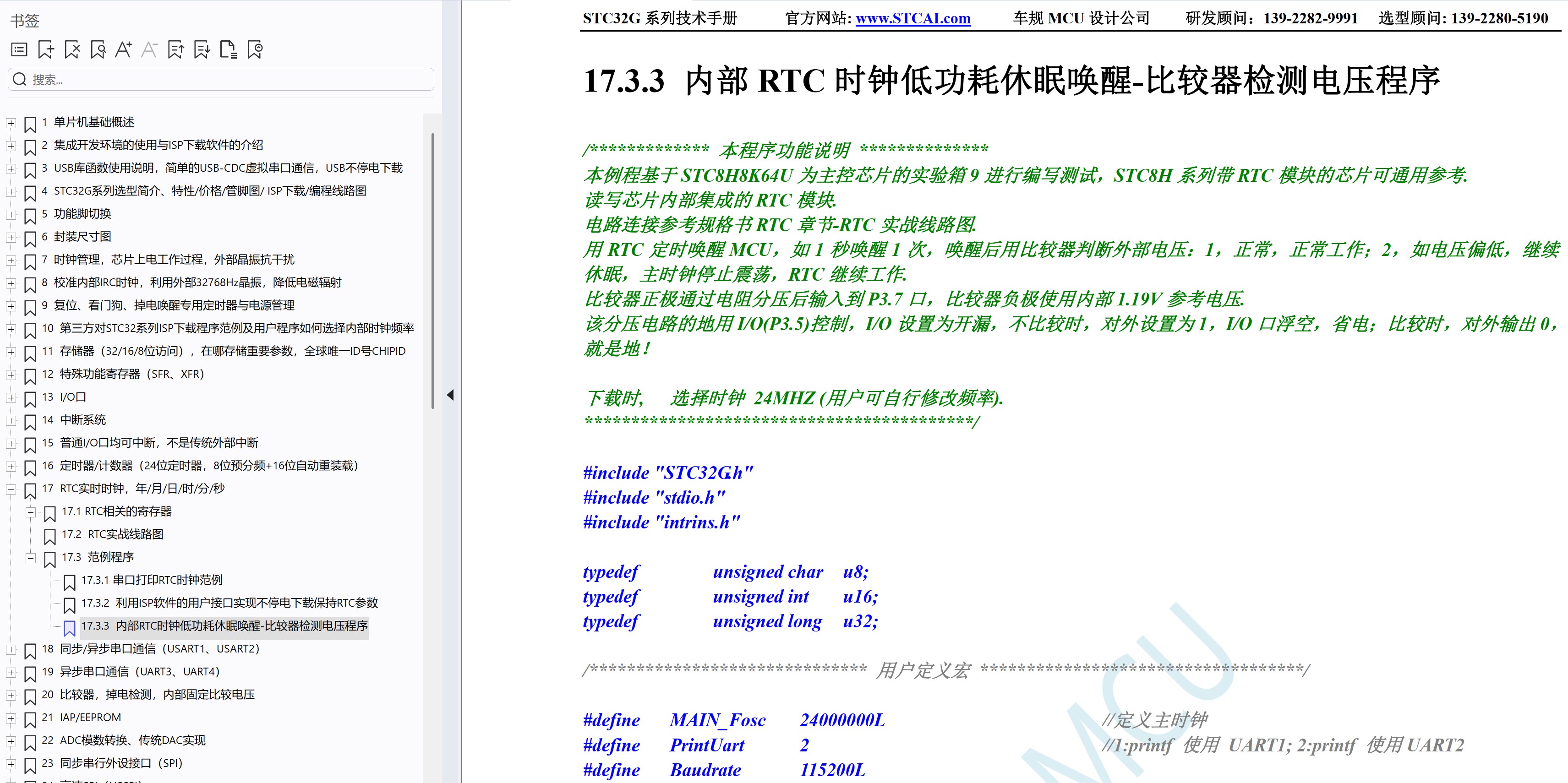

32G12K128手册17.2RTC 实战线路图部分，说的是用RTC定时唤醒MCU，
如2秒唤醒1次，唤醒后用比较器比较外部VCC，
1、正常，正常工作；
2、如电压偏低，继续休眠，主时钟停止震荡，RTC继续工作。

我想做成如下功能，能否实现？
外部VCC关闭后，CPU自动进入省电模式，只保留CPU内部的RTC在外部3V纽扣电池的驱动下工作，
外部VCC启动后，CPU自动唤醒，继续工作？
谢谢。

国芯人***

您提出的关于RTC时钟电路及编程思路的问题，涉及MCU在低功耗模式下的唤醒机制与电源管理逻辑，是嵌入式系统设计中的常见需求。以下是对您问题的专业分析与实现建议：

首先，根据《32G12K128手册》第172页“RTC实战线路图”部分的描述，该芯片支持通过RTC定时器进行周期性唤醒操作，且具备外部电压检测功能（如使用比较器监测VCC）。您希望实现的功能为：在外部VCC关闭后，CPU进入省电模式，仅保留RTC由3V纽扣电池供电；当VCC重新上电时，CPU自动唤醒并继续运行。

从技术角度来看，该功能是可以实现的，但需结合硬件设计与软件编程两方面进行合理配置。

一、硬件设计要点

1. 电源管理电路
   需确保在外部VCC断电时，MCU的RTC模块仍能由3V纽扣电池供电。为此，应采用双电源设计：主电源（VCC）与备用电源（纽扣电池），并通过二极管或MOSFET实现电源切换，保证RTC模块始终有电。

2. 电压检测电路
   若需在VCC恢复时触发唤醒，可配置MCU内部比较器或外接电压检测IC，监控VCC电压变化。例如，设置一个阈值电压（如2.5V），当VCC高于该阈值时，触发中断或唤醒信号。

3. RTC模块供电
   确保RTC模块独立于主电源供电，通常可通过专用引脚（如VBAT）连接纽扣电池，避免主电源断电导致RTC停止工作。

二、软件编程思路

1. 初始化RTC模块
   在系统启动时，配置RTC定时器，设定唤醒间隔（如2秒）。同时，使能RTC中断，用于周期性唤醒MCU。

2. 配置低功耗模式
   设置MCU进入深度睡眠或停机模式，并确保RTC模块持续运行。不同MCU厂商对低功耗模式的定义略有差异，需参考具体数据手册。

3. 唤醒处理逻辑
   当RTC定时器触发唤醒中断后，MCU从低功耗状态恢复运行。此时可读取电压检测结果，判断是否为外部VCC正常供电。若电压正常，则执行正常流程；若异常，则继续保持休眠。

4. VCC恢复唤醒机制
   若希望通过VCC恢复直接唤醒MCU，可将电压检测信号接入MCU的外部中断引脚。当VCC恢复正常时，触发中断，唤醒MCU并执行相应操作。

三、注意事项
电源稳定性：确保纽扣电池供电稳定，避免因电压波动导致RTC失准。
唤醒延迟：RTC唤醒可能伴随一定延迟，需在程序中预留足够时间处理唤醒事件。
功耗优化：在非唤醒状态下，关闭不必要的外设与I/O引脚，以降低整体功耗。
系统可靠性：建议增加看门狗（WDT）或复位机制，防止因意外情况导致系统卡死。

综上所述，您所描述的功能在技术上是可行的，关键在于合理设计电源管理电路，并配合精准的软件控制逻辑。建议在实际开发过程中，结合具体MCU型号与应用需求，进一步细化方案并进行测试验证。

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

可以

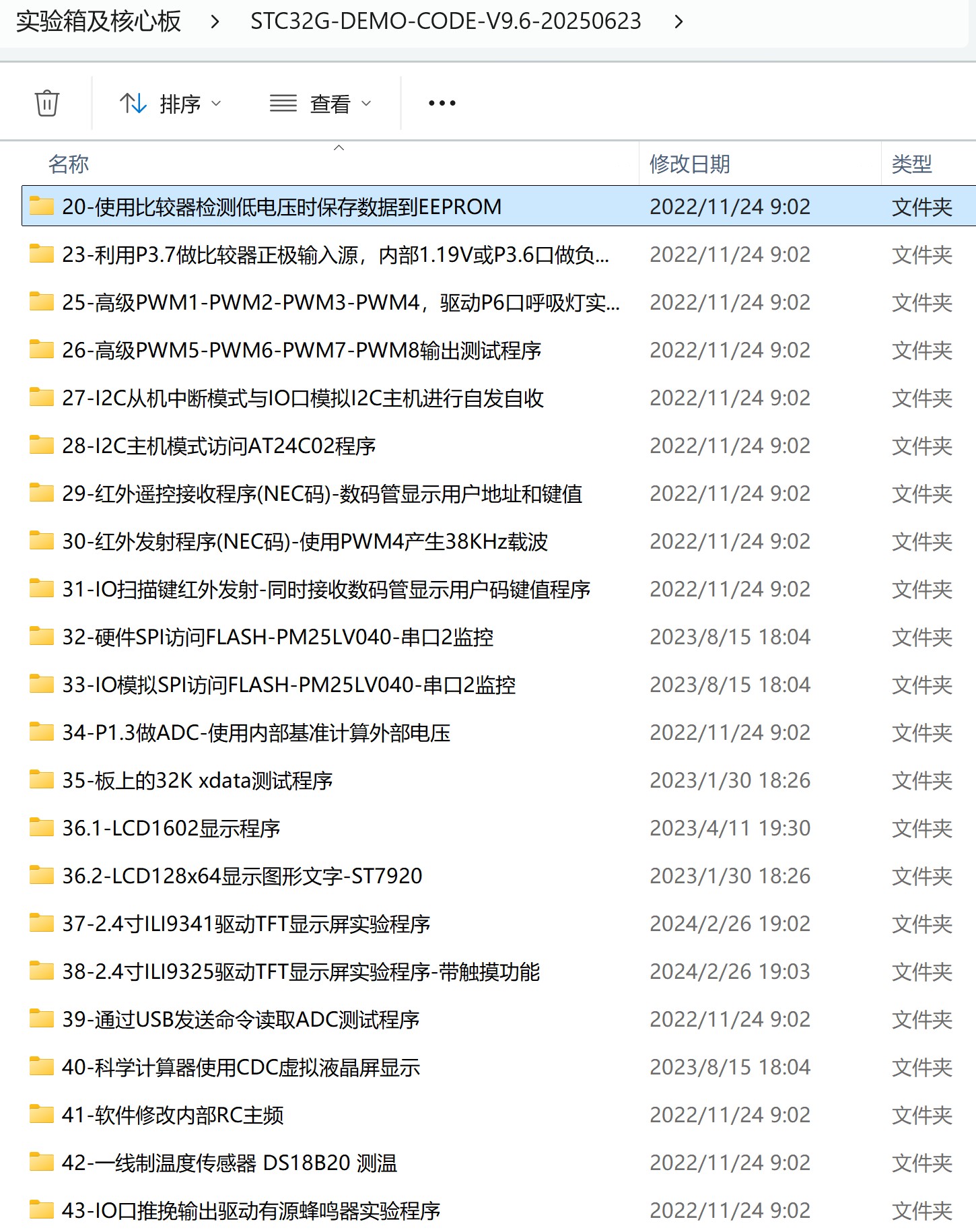

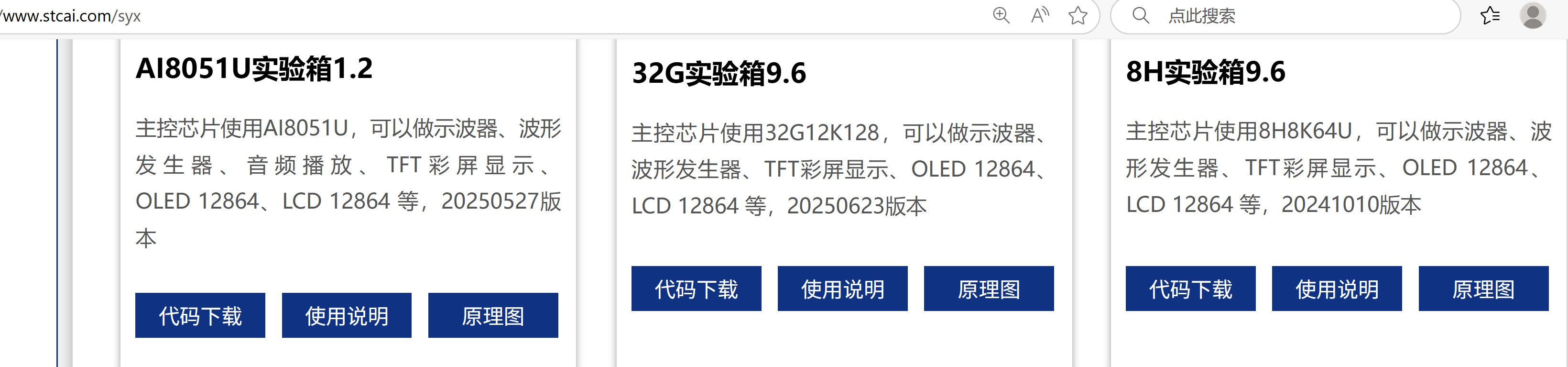

深圳国芯人工智能有限公司-实验箱



STC32G 数据手册
https://www.stcaimcu.com/data/download/Datasheet/STC32G.pdf

newl***

谢谢神农鼎版主的回复，有2个问题继续请教

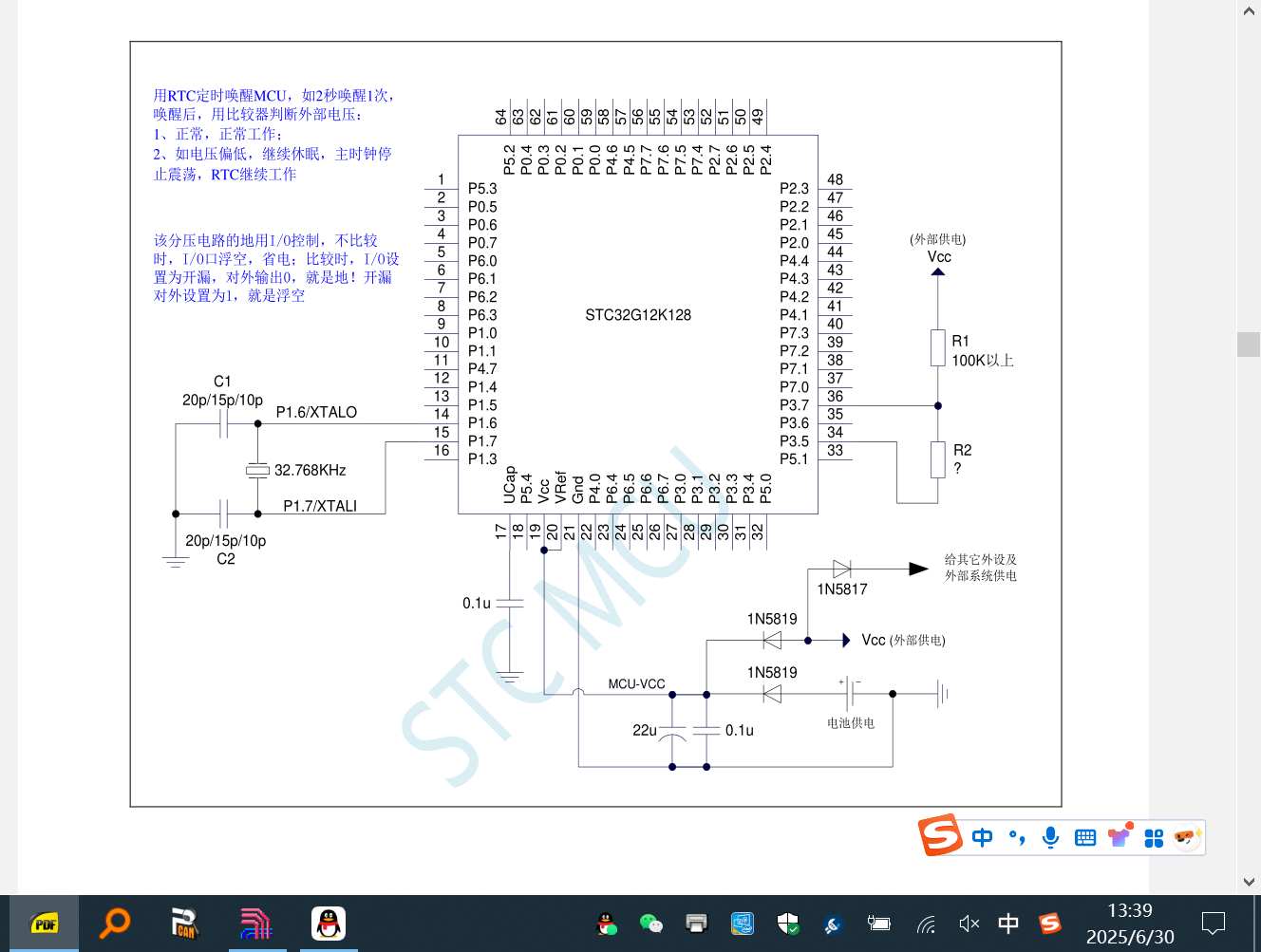

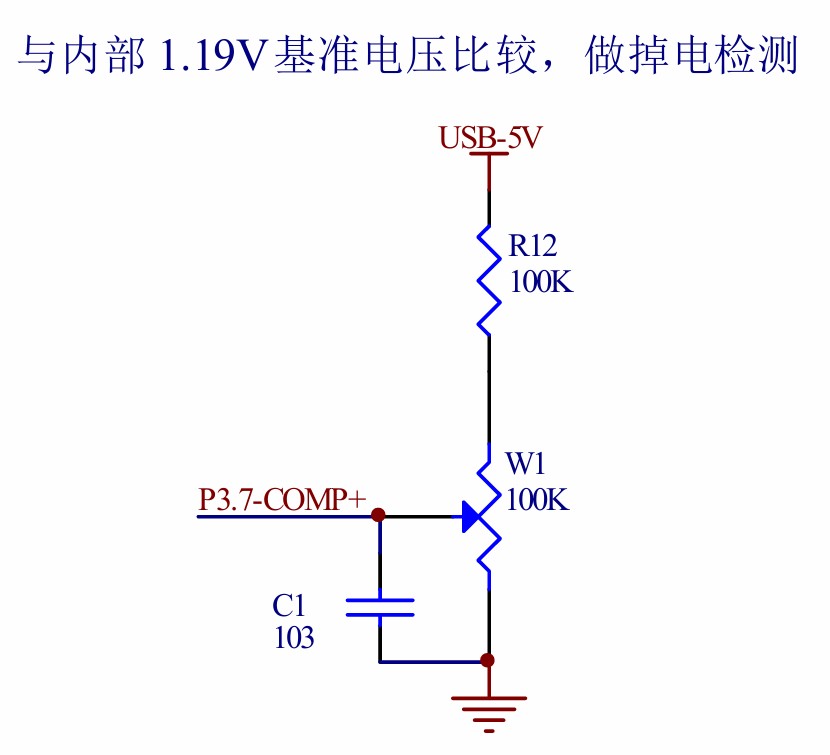

1：检测外部VCC情况用比较器，图中外部VCC通过100K的R1,接到P3.7，比较器比较P3.7口的电压，当这个电压小于1.19V，产生比较器的中断，MCU进入休眠，图中接到P3.5的R2的作用是什么？
2：外部电压VCC正常后，MCU处于休眠状态，MCU的比较器应该也处于休眠状态，比较器如何启动？

神***

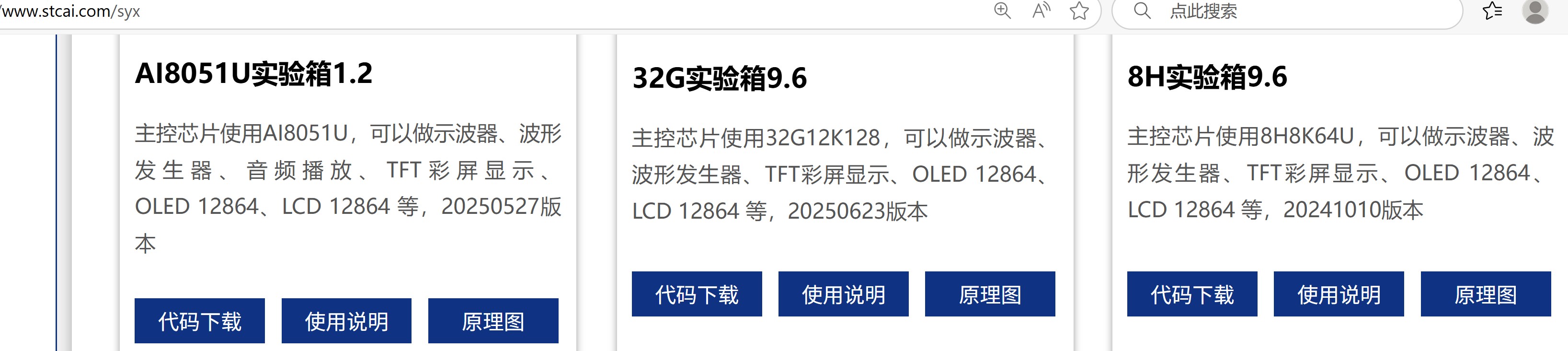

深圳国芯人工智能有限公司-实验箱

Debu***

newl*** 发表于 2025-6-30 14:11
谢谢神农鼎的回复，有2个问题继续请教
1：检测外部VCC情况用比较器，图中外部VCC通过100K的R1,接到P3.7，比 ...

P35拉低时R2才有电流，低功耗时P35可以设置为高阻
打开比较器中断，使用比较器唤醒

newl***

看图，R2是不是直接接到GND也可以？不需要接到置为0的P3.5口？我总感觉到接到置为0的P3.5是不是基于设计中的某种考虑？我硬件方面比较弱，不要笑话改变R2的电阻，使P3.7口的电压便于VCC关闭后比较器的启动？当这个电压越接近于1.19V，比较器也越容易启动？也就是变得越灵敏？

晓***

newl*** 发表于 2025-6-30 14:31
看图，R2是不是直接接到GND也可以？不需要接到置为0的P3.5口？我总感觉到接到置为0的P3.5是不是基于设计中 ...

假设R1和R2都是100K，如果R2接的是GND，电池电压3V的情况下流过这两个电阻的电流是15uA，这个电流看似不大，但和单片机的关机模式电流比起来要大的多了，为了节省电池电量，就将R2用IO控制起来

newl***

Debu*** 发表于 2025-6-30 14:18
P35拉低时R2才有电流，低功耗时P35可以设置为高阻
打开比较器中断，使用比较器唤醒 ...

谢谢DebugLab版主的回复，是不是这样，VCC正常时，使能比较器下降沿中断，P35拉低，VCC
关闭时，产生比较器下降沿中断，中断中的处理是：P35设为高阻，使能比较器上升沿中断，MCU进入低功耗模式，待VCC正常后，产生比较器上升沿中断，MCU响应这个中断，退出低功耗模式？

newl***

晓*** 发表于 2025-6-30 15:14
假设R1和R2都是100K，如果R2接的是GND，电池电压3V的情况下流过这两个电阻的电流是15uA，这个电流看似不 ...

谢谢晓飞飞版主的回复，R2接P35而不是直接接地，可以控制流过R2的电流，从而节省电池的电量。
