电压有过冲烧单片机，这个电路中的电容连接电阻可以替代电解电容吗？

lijia***

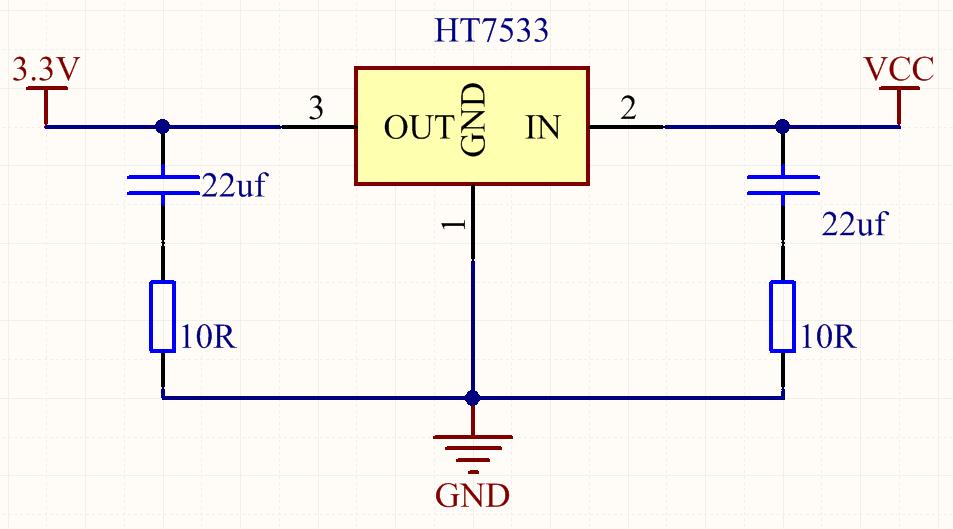

上电瞬间电压有过冲烧单片机，用电解电容体积大，请教各位这个电路中的MLCC电容连接电阻可以替代电解电容吗？

神***

晓***

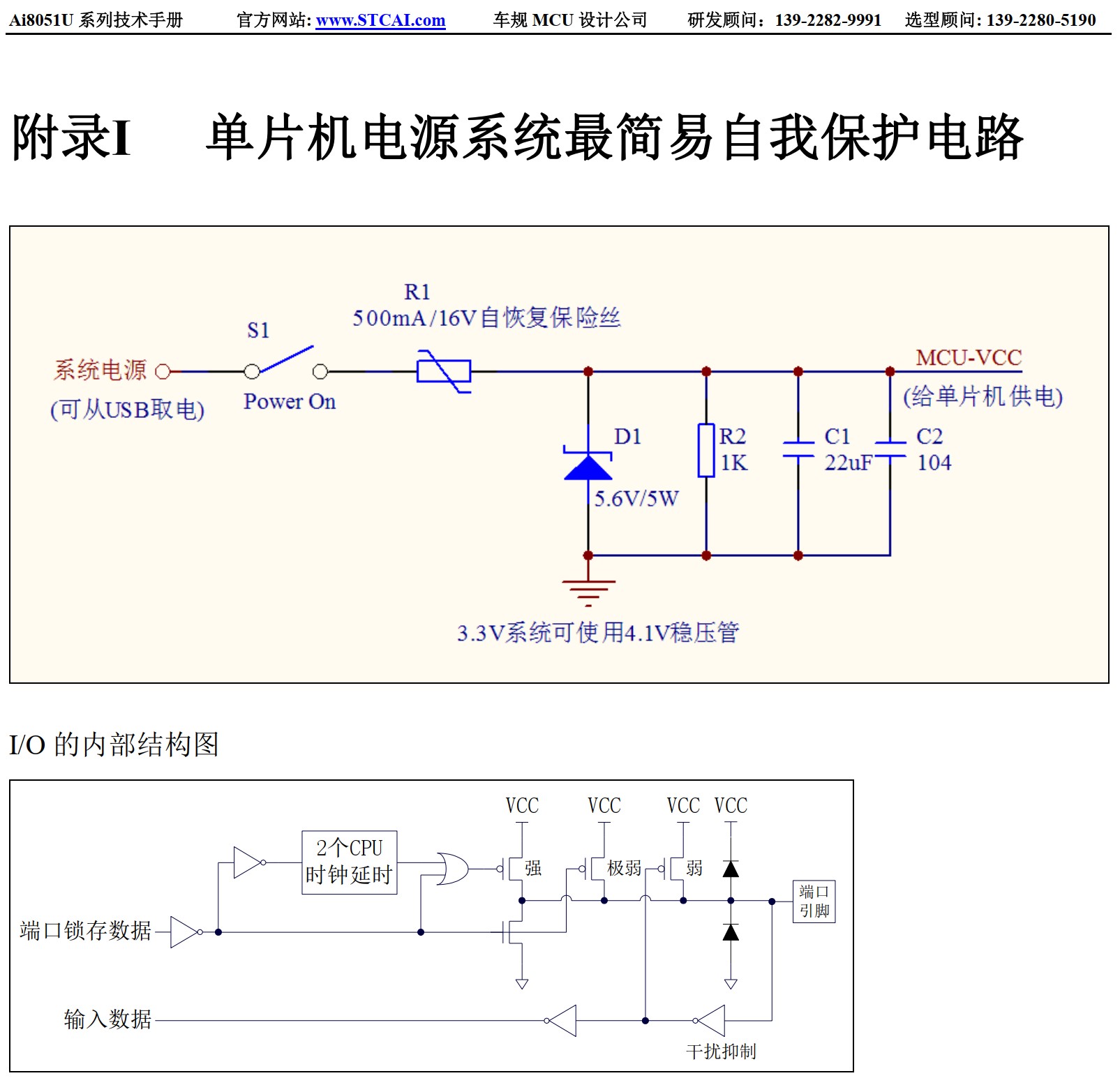

MLCC串电阻不能代替点解电容，电压过充可以考虑并联稳压二极管和TVS二极管。

Debu***

MLCC串电阻是什么意思没看明白
我认为越串电阻过冲越大，相当于原来的过冲加上电阻上的压降
过冲是LDO内部调整管是PMOS且没有针对过冲优化导致的
LDO根据内部调整管结构划分有两种，用PMOS做调整管和用PNP BJT做调整管
用PMOS做调整管的特点是最小压降低，二三百毫伏左右
常用型号6209、6249
（举例子仅支持10V以上输入的，那种最高输入6V，一般工作在5V降3.3V的几乎不会导致单片机烧毁）
用PMOS做调整管的特点是最小压降略高，零点六零点七伏到一伏多
常用型号1117
（举例子仅支持10V以上输入的，那种最高输入6V，一般工作在5V降3.3V的几乎不会导致单片机烧毁）
其中用PMOS做调整管的更容易产生上电过冲
需要明确上电过冲导致单片机烧毁的条件：
1、用PMOS做调整管
2、压降大
3、电源上升速率快
4、LDO质量差没有针对过冲优化
实测：
使用220V输入的12V开关电源，接LDO降5V
LDO使用6209，先插DC插头（连接开关电源到LDO），再插220V插头，单片机几乎不会烧毁
因为开关电源有大滤波电容，电容两端电压不能突变，电压上升速率慢
LDO使用6209，先插220V插头，再插DC插头，（连接开关电源到LDO），单片机有很大概率烧毁
因为LDO输入滤波电容小，电压上升速率快，过冲电压就高
LDO换为6249，单片机几乎不会烧毁
因为6249是针对过冲优化的型号

lijia***

Debu*** 发表于 2025-6-29 13:07
MLCC串电阻是什么意思没看明白
我认为越串电阻过冲越大，相当于原来的过冲加上电阻上的压降
过冲是LDO内部 ...

LED灯带控制器，供电电压最大24V，能控制5V12V24V的LED灯带。24V供电的时候，用示波器看过，上电瞬间电压能冲到40V。MLCC电容连接电阻用示波器看了，电压还是有过冲，只不过过冲电压不大没烧单片机。上网查了，有人说有些线性稳压对电容ESR有要求，用电解电容最好，MLCC的ESR低串个电阻增大ESR。我觉得电解电容体积大，就用的MLCC串电阻。实在没办法的话只能自恢复保险丝加稳压二极管了
