求助代码设置频率iap代码失效问题

aer*** · 发表于昨天 09:09

你好，我遇到一个问题，就是我打算请人帮我烧录固件，但是irc的频率是在烧写的时候指定的，我计划使用代码来指定这个irc的频率，以免烧写的时候对方没沟通烧录是配错了频率。
我已经完成了代码编写，同时看到代码生效的，即无论烧录是频率如何指定，代码都可以以设计的24mhz工作。绝大部分的代码都工作的非常完美，但是iap去读写eprom这个功能会失效，且仅当烧录频率不是24m时失效，即同样的iap代码，烧录时指定24m是正常的。

具体测试：

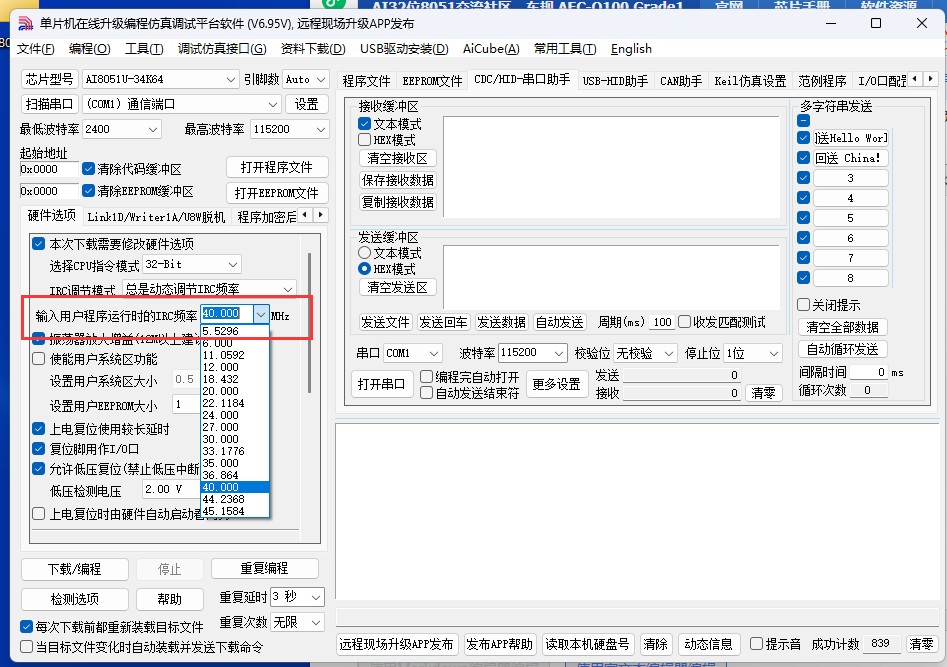

1. 在isp的时候专门把IRC设为11mhz，
2.示波器测试发现timer1的时间工作频率是正常的，即是24MHz确认代码是可以把工作频率改为24Mhz的。
3. 发现有一个副作用，就是iap无效。即发现无法保存iap数据或者是读取iap数据.  loadConfigFromIap和 saveConfigToIap
4. 同样的固件，重新在isp指定为24mhz, 设置时钟为24Mhz， loadConfigFromIap和 saveConfigToIap 代码读写正常。

  请问为什么会这样？需要更长的时候等时钟稳定吗？还是其它原因？

  以下是我的代码：

      P3M1=0x03;    // 将P3M1寄存器设置为0x00 (二进制 0000 0011)。这通常用于设置P3端口的模式。根据您提供的模式表 (P3M1位, P3M0位)：
      P3M0=0x0C;    //                            0000 1100 P3.2  P3.3 推挽输出 (强上拉), P3.0 , P3.1 高阻输入

      P5M1=0x0F;    // 将P5M1寄存器设置为0x00 (二进制 0000 0000)。这通常用于设置P5端口的模式。根据您提供的模式表 (P5M1位, P5M0位)：//(0, 0): 准双向口 (弱上拉)
      P5M0=0xF0;    //11 0000  -- P5.5 P5.4 推挽输出 (强上拉)

      P3=0;             // 上电时将P3端口设置为0xF0 (二进制 1111 0000)。
      //       这通常用于设置端口的初始电平状态。
      // 具体哪些引脚被设置为高电平或低电平取决于微控制器的硬件连接。
      P5=0;

      //设置时钟为24Mhz
      P_SW2 =0x80;
      CLKDIV = 0x04;
      IRTRIM = T24M_ROMADDR;
      VRTRIM = VRT20M_ROMADDR;
      IRCBAND = 0x00;
      CLKDIV = 0;

      //等一下时钟稳定
      delay_ms(500);

      //从iap读配置
      loadConfigFromIap();
      Timer1_Init();

      //写iap
      saveConfigToIap();

其它引有到的代码如下：

void IapIdle()
{
IAP_CONTR = 0;                            //关闭IAP功能
IAP_CMD = 0;                               //清除命令寄存器
IAP_TRIG = 0;                            //清除触发寄存器
IAP_ADDRH = 0x80;                         //将地址设置到非IAP区域
IAP_ADDRL = 0;
}

char IapRead(int addr)
{
char dat;

IAP_CONTR = 0x80;                         //使能IAP

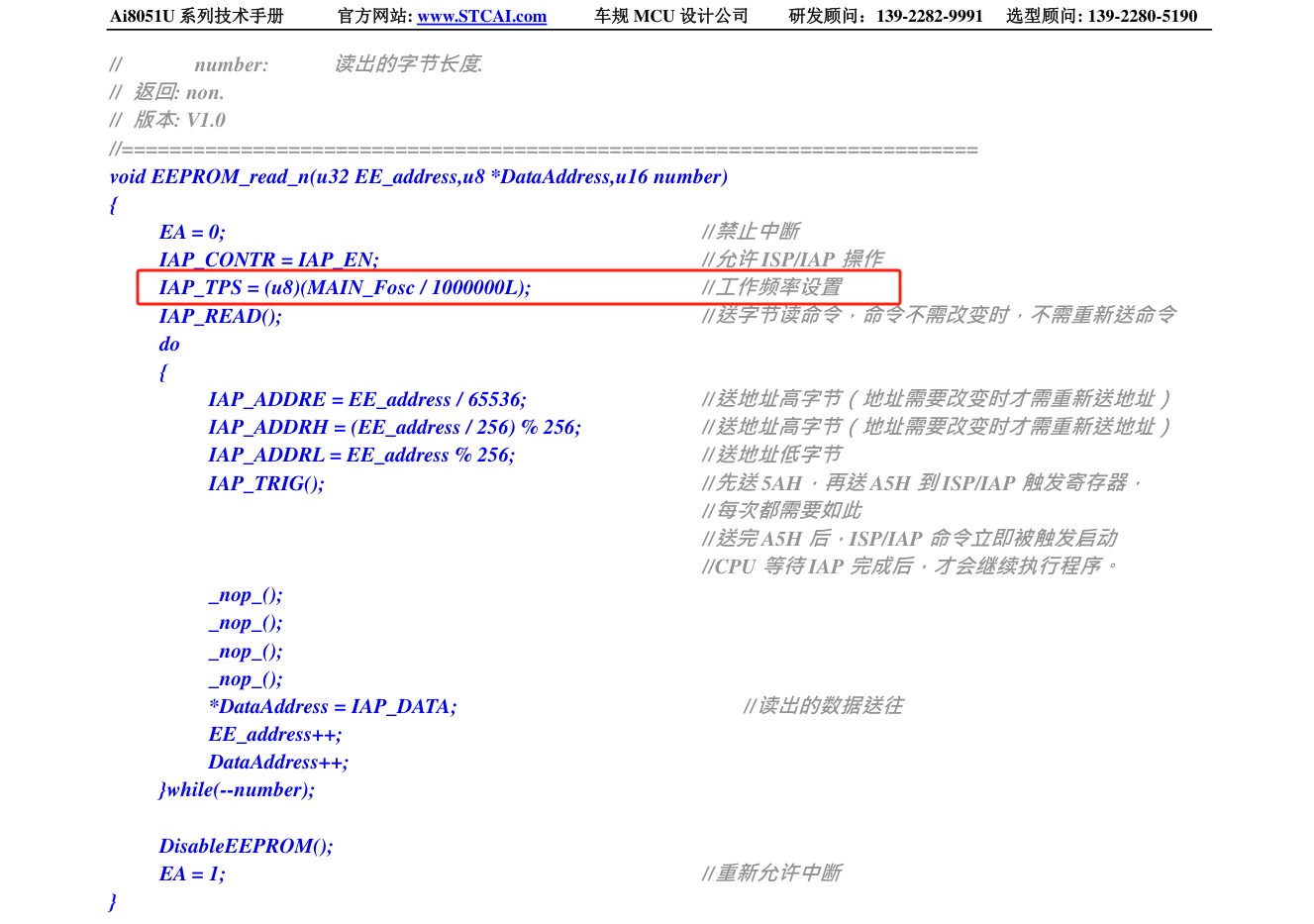

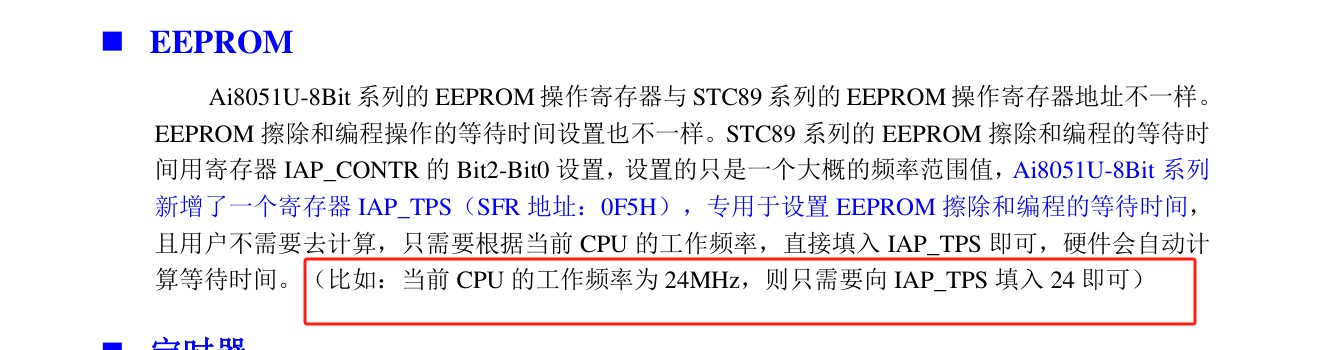

IAP_TPS = 24;                            //设置等待参数12MHz
IAP_CMD = 1;                               //设置IAP读命令
IAP_ADDRL = addr;                         //设置IAP低地址
IAP_ADDRH = addr >> 8;                   //设置IAP高地址
IAP_TRIG = 0x5a;                         //写触发命令(0x5a)
IAP_TRIG = 0xa5;                         //写触发命令(0xa5)
NOP();
dat = IAP_DATA;                            //读IAP数据
IapIdle();                               //关闭IAP功能

return dat;
}

void IapProgram(int addr, char dat)
{
IAP_CONTR = 0x80;                         //使能IAP
IAP_TPS = 24;                            //设置等待参数12MHz
IAP_CMD = 2;                               //设置IAP写命令
IAP_ADDRL = addr;                         //设置IAP低地址
IAP_ADDRH = addr >> 8;                   //设置IAP高地址
IAP_DATA = dat;                            //写IAP数据
IAP_TRIG = 0x5a;                         //写触发命令(0x5a)
IAP_TRIG = 0xa5;                         //写触发命令(0xa5)
NOP();
IapIdle();                               //关闭IAP功能
}

void IapErase(int addr)
{
IAP_CONTR = 0x80;                         //使能IAP
IAP_TPS = 24;                            //设置等待参数12MHz
IAP_CMD = 3;                               //设置IAP擦除命令
IAP_ADDRL = addr;                         //设置IAP低地址
IAP_ADDRH = addr >> 8;                   //设置IAP高地址
IAP_TRIG = 0x5a;                         //写触发命令(0x5a)
IAP_TRIG = 0xa5;                         //写触发命令(0xa5)
NOP();                                  //
IapIdle();                               //关闭IAP功能
}

// IAP地址定义
#define CONFIG_IAP_ADDR 0x200  // 配置参数的IAP起始地址

// 从IAP读取配置参数
void loadConfigFromIap(void)
{
u8 tmp;

// 读取settings_mix
tmp = IapRead(CONFIG_IAP_ADDR);
settings_mix = (tmp == 0xFF || tmp == 0 || tmp > PARAM_MIX_ENABLE) ? PARAM_MIX_DISABLE : tmp;

}

// 保存配置参数到IAP
void saveConfigToIap(void)
{
// 先擦除IAP区域
IapErase(CONFIG_IAP_ADDR);

// 写入settings_mix
IapProgram(CONFIG_IAP_ADDR, settings_mix);

}
