《8051U深度入门到32位51大型实战教学视频》学习打卡

bwqq***

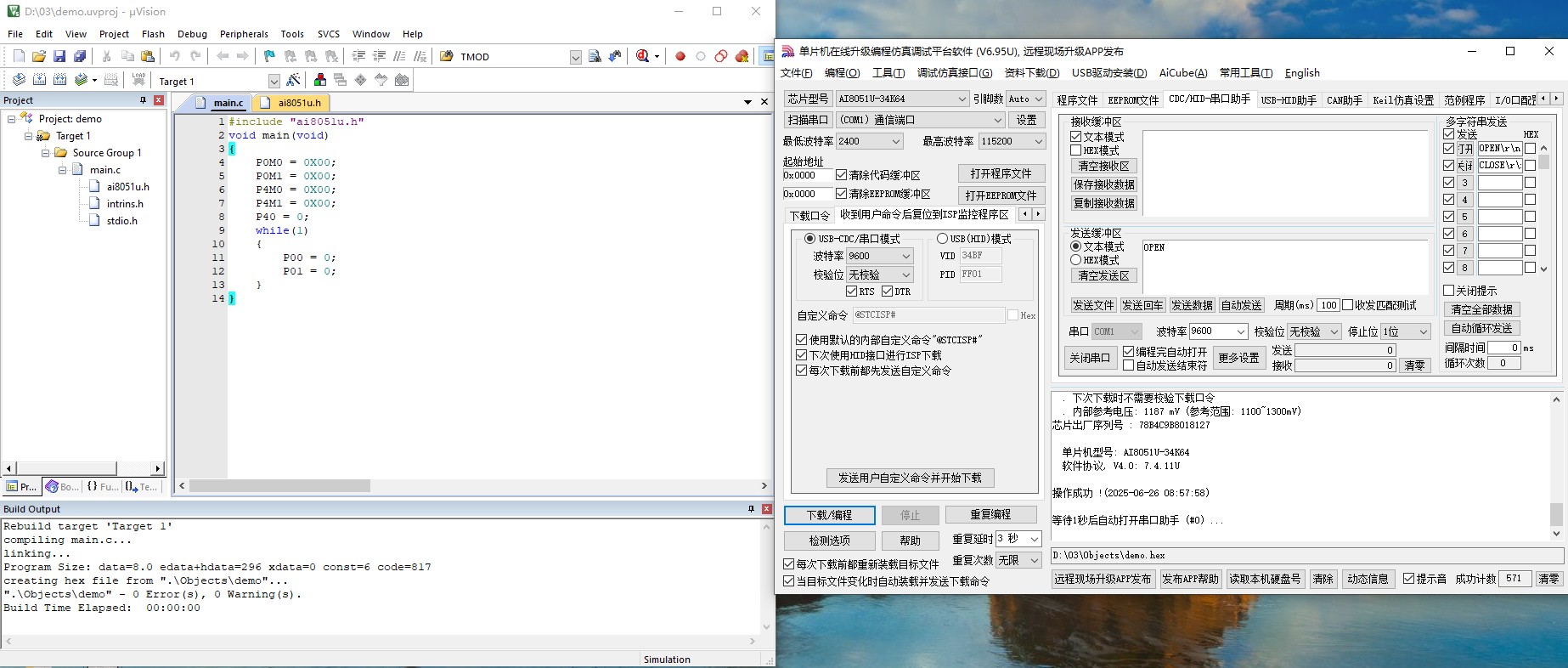

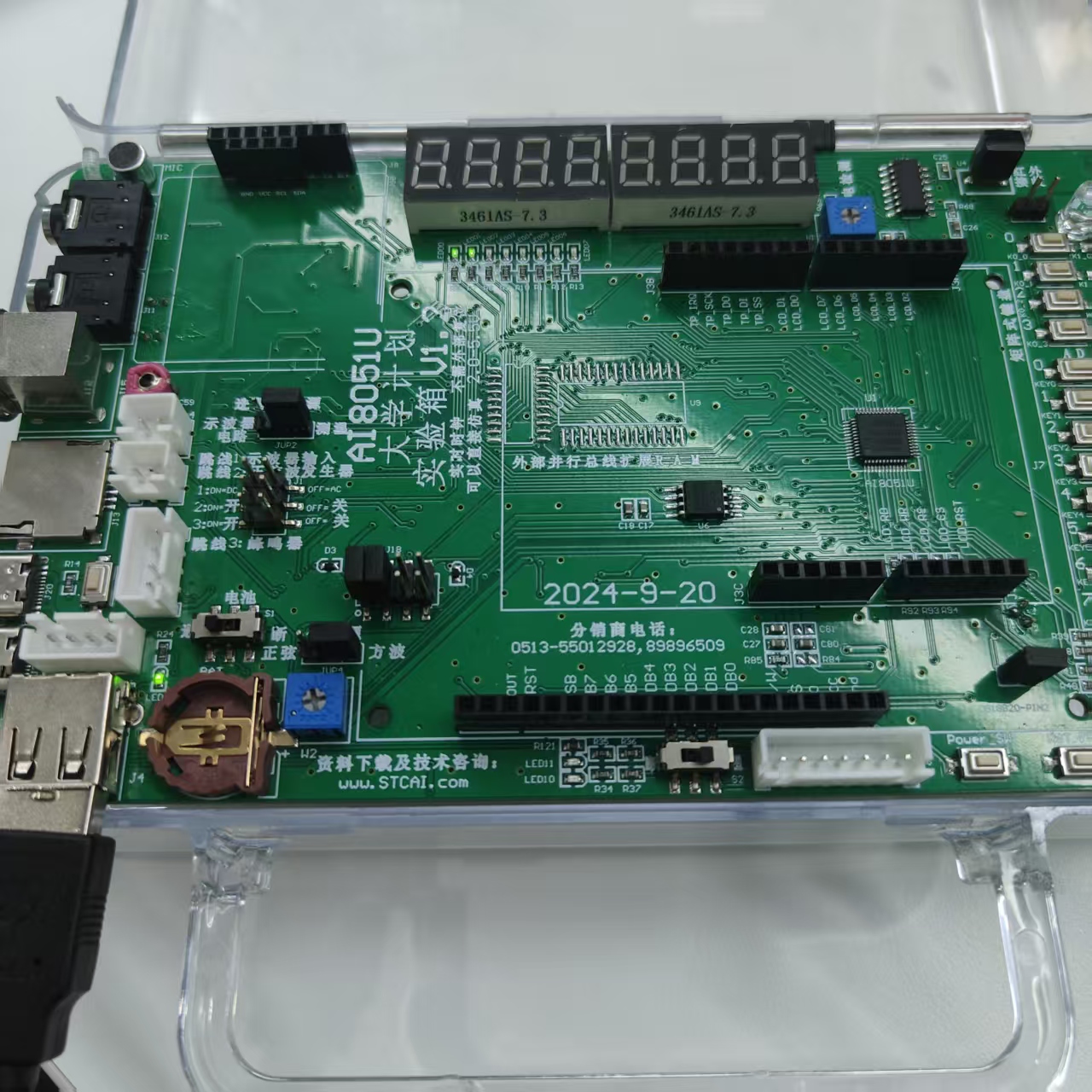

第3集点亮第一颗LED

代码运行通过，功能实现:


源代码如下：

#include "ai8051u.h"
void main(void)
{
        P0M0 = 0X00;
        P0M1 = 0X00;
        P4M0 = 0X00;
        P4M1 = 0X00;
        P40 = 0;
        while(1)
        {
                P00 = 0;
                P01 = 0;
        }
}

国芯人***

第3集 | 点燃第一颗LED
【代码功能实现】
代码运行通过，功能实现如下：
1. P4M0和P4M1的初始化：
   P4M0和P4M1初始化为0x00，表示它们在初始化时处于“reset”的状态。
   这意味着它们需要通过后续的位操作来设置LED的驱动位（P4M0和P4M1的设置）以实现LED的点亮功能。
2. P40的初始化：
   P40初始化为0，表示在模块初始化时，P40的状态为“free”的状态。
   这意味着在模块初始化完成后，P40的状态可以被设置为“reset”或“initialize”以进一步调整模块的配置。
3. 代码执行逻辑：
   while(1)循环内，P00和P01初始化为0x00，表示在点亮LED的高 byte部分保持处于“idle”的状态。
   代码块中，P4M0和P4M1被设置为0x80，表示它们在低 byte部分设置为“initialize”状态， ready for LED的点亮操作。
   此外，P00和P01被设置为0x00，表示在点亮LED的高 byte部分保持处于“idle”的状态，直到后续的位操作完成。
【模块初始化原理】
1. P4M0和P4M1的设置：
   P4M0和P4M1在模块初始化完成后，可以被设置为“initialize”的状态，以进一步完成LED的点亮操作。
   这意味着它们需要通过后续的位操作（如P40和P4M0的设置）来实现对LED驱动位的调整。
2. 位操作的作用：
P4M0的设置：用于设置LED的驱动位（Low byte），通过与P40的或运算（P40 | P4M0）完成对驱动位的设置。
P4M1的设置：用于设置LED的控制位（High byte），通过与P00的或运算（P00 | P4M1）完成对控制位的设置。
【国芯AI的优势】
1. 高性能与低功耗：
   国芯AI在8051U模块上的设计，采用了先进的高性能架构和低功耗技术，使得LCIO和51系列模块在功耗和性能上具有显著优势。
2. 高精度与低延迟：
   国芯AI通过采用高精度的位运算和低延迟的控制算法，确保了LED的点亮操作具有稳定性和准确性。
3. 灵活的模块配置：
   国芯AI支持多种模块配置，包括不同位的设置（如P4M0、P4M1、P40等），使得用户可以根据具体需求灵活调整模块的性能和功能。
【实验过程与总结】
1. 代码的运行与调试：
   在代码运行过程中，用户需要通过调试工具（如IDE或调试器）逐步完成对模块的初始化和位操作的设置，以实现LED的点亮功能。
2. 实验结果与验证：
   通过实验，用户可以根据代码的逻辑和模块的配置，验证LED的点亮功能是否正常工作。
3. 技术总结：
   通过本次实验，用户可以了解如何利用8051U模块实现简单的LED点亮功能，掌握位操作的基本原理，并了解国芯AI在模块设计中的优势。
【视频与实践的结合】
1. 视频内容：
   本次视频展示了如何通过国芯AI的8051U模块实现LED的点亮功能，包括模块的初始化、位操作的设置和实验过程中的注意事项。
2. 实践操作：
   随后，用户可以根据视频内容，尝试在自己的实验设备上完成相同的实验，加深对8051U模块和LED点亮功能的理解。
【总结与展望】
通过本次学习，用户对8051U模块的入门到实战有了全面的了解，不仅掌握了模块的初始化和位操作的基本技巧，还了解了国芯AI在模块设计中的专业性和优势。
未来，用户可以进一步学习LCIO和51系列模块的高级功能，如LED的灯光效果调整、模块的定时功能设置等，进一步提升实验的深度和广度。
复制代码

[本文内容由国芯人工智能辅助生成，仅供参考]

bwqq***

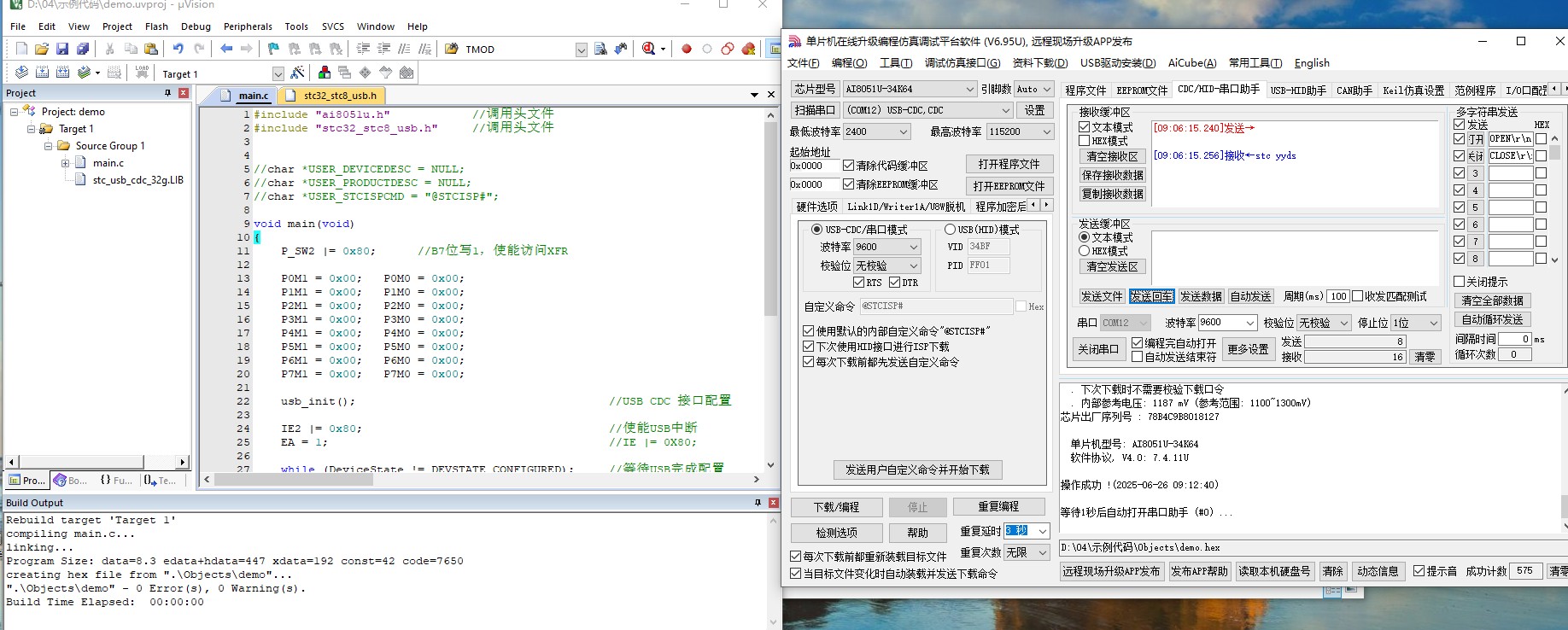

第4集USB不停电下载

代码运行通过，功能实现:



源代码如下：

#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件


//char *USER_DEVICEDESC = NULL;
//char *USER_PRODUCTDESC = NULL;
//char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
    P_SW2 |= 0x80;                //B7位写1，使能访问XFR

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)
        {
            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();
        }

                P40 = 0;        //P40端口输出0V
                P00 = 0;        //P00端口输出0V
                P02 = 0;        //P02端口输出0V
                //P01 = 0;        //P01端口输出0V
                //
        }
}

bwqq***

第五集C语言基础配套程序

代码运行通过，功能实现:

源代码：

#include "ai8051u.h"                        //调用头文件
#include "stc32_stc8_usb.h"                //调用头文件


#define u8  unsigned char                //8位无符号变量（0-255）
#define u16 unsigned int                //16位无符号变量（0-65535）

u8 X = 200;
u8 Y = 10;

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

void main(void)
{
    P_SW2 |= 0x80;                //B7位写1，使能访问XFR

    P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

                        if( X && Y )        //如果条件为真，输出什么
                        {
                                printf("条件为真\r\n");
                        }
//                        else
//                        {
//                                printf("条件为假\r\n");
//                        }

//                        printf("X / Y = %u \r\n",(u16)(X/Y));

//                        printf("X %% Y = %u \r\n",(u16)(X%Y));

            usb_OUT_done();                                                        //
        }

//                P40 = 0;        //P40端口输出0V
//                P00 = 0;        //P00端口输出0V
//                P02 = 0;        //P02端口输出0V
                //P01 = 0;        //P01端口输出0V
                //
        }
}

bwqq***

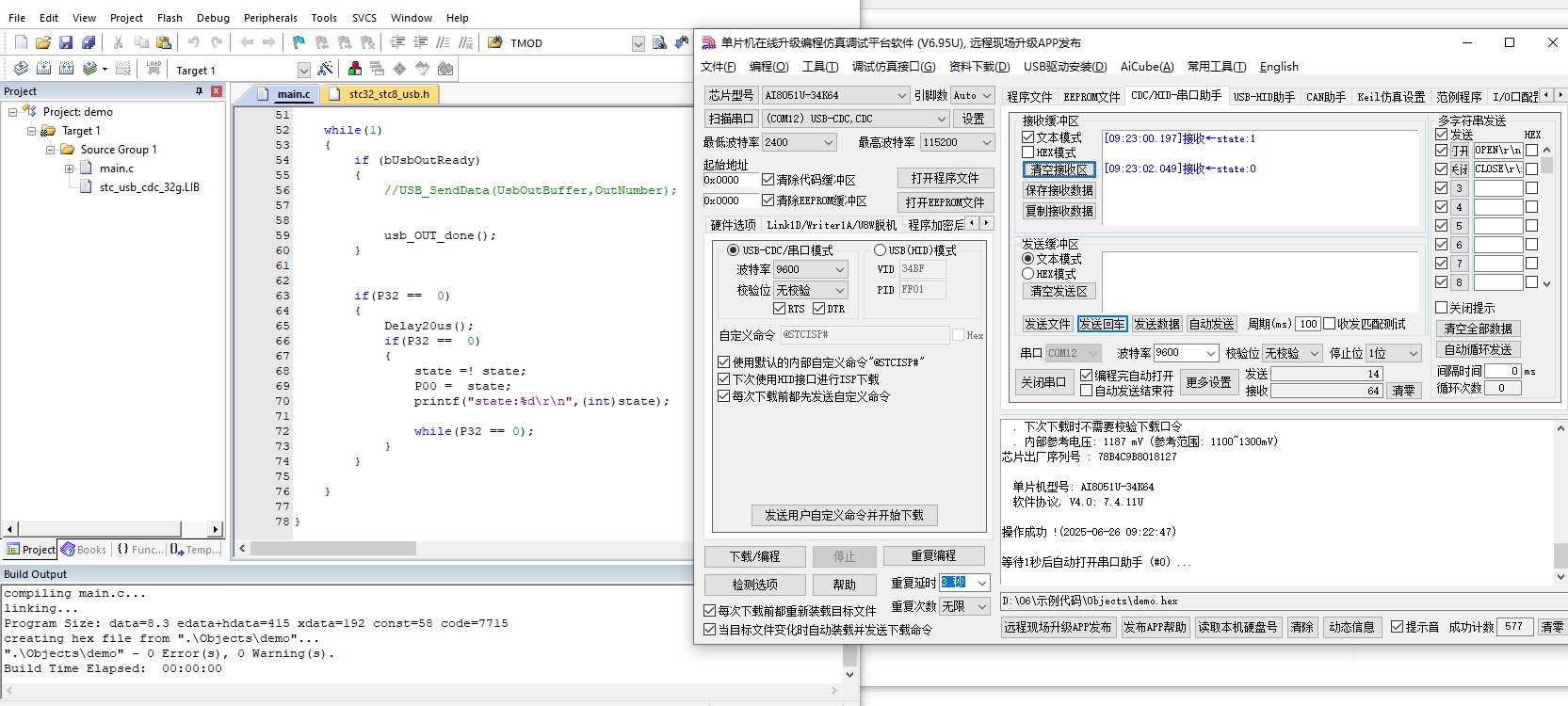

第六集I/O口输入输出

代码运行通过，功能实现：


源代码：

#include "ai8051u.h"
#include "stc32_stc8_usb.h"
#include "intrins.h"

//char *USER_DEVICEDESC = NULL;
//char *USER_PRODUCTDESC = NULL;
//char *USER_STCISPCMD = "@STCISP#";

#define u8 unsigned char
#define u16 unsigned int


u8 state = 0;


void Delay20us(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}


void main(void)
{
        WTST = 0;
        EAXFR = 1;
        CKCON = 0;


        P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        P40 = 0;

        usb_init();
        IE2 |= 0X80;
        EA = 1;

        while (DeviceState != DEVSTATE_CONFIGURED);

        while(1)
        {
                if (bUsbOutReady)
        {
                        //USB_SendData(UsbOutBuffer,OutNumber);


                        usb_OUT_done();
        }


                if(P32 ==  0)
                {
                        Delay20us();
                        if(P32 ==  0)
                        {
                                state =! state;
                                P00 =  state;
                                printf("state:%d\r\n",(int)state);

                                while(P32 == 0);
                        }
                }

        }

}

bwqq***

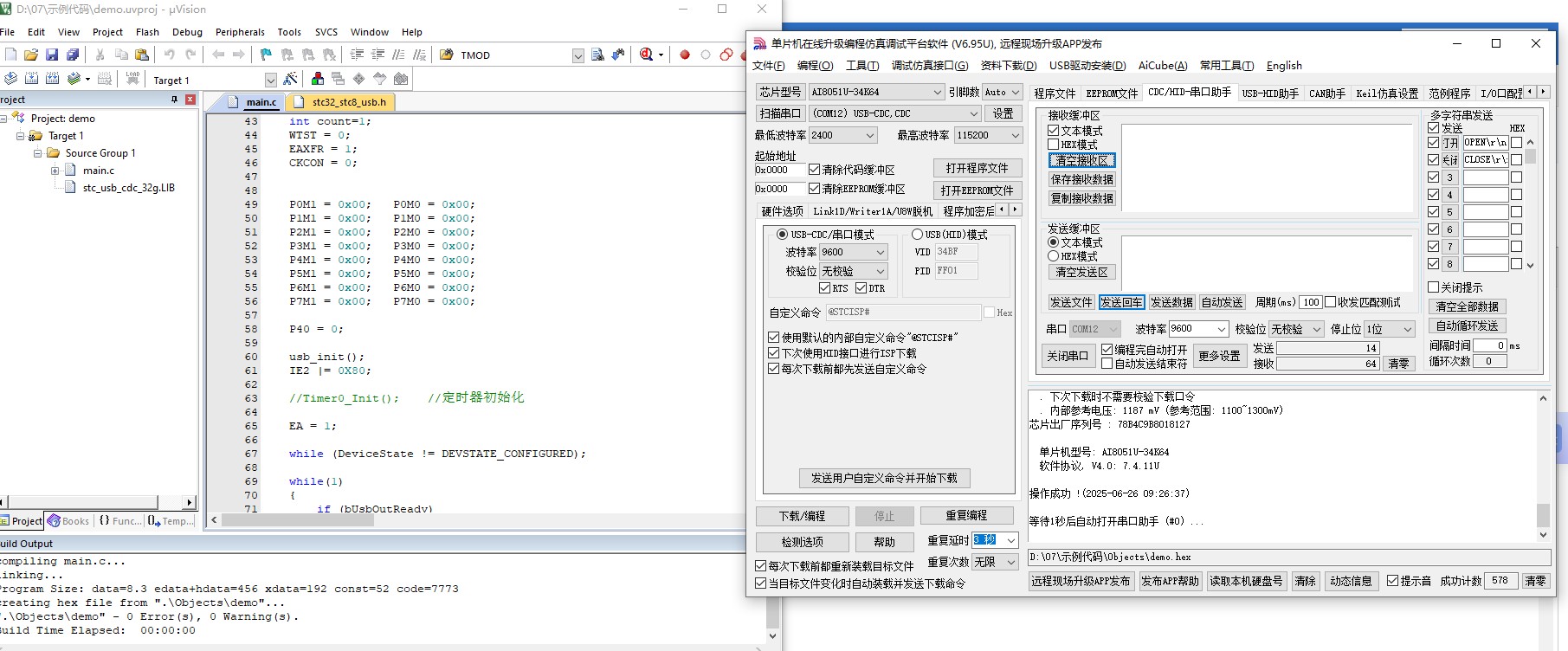

第七集定时器中断

代码运行通过，功能实现：



源代码：

#include "ai8051u.h"
#include "stc32_stc8_usb.h"
#include "intrins.h"

//char *USER_DEVICEDESC = NULL;
//char *USER_PRODUCTDESC = NULL;
//char *USER_STCISPCMD = "@STCISP#";

#define u8 unsigned char
#define u16 unsigned int


u8 state = 0;
u8 Run_State = 0;     //运行状态

void Delay20us(void)        //@24.000MHz
{
        unsigned long edata i;

        _nop_();
        _nop_();
        _nop_();
        i = 119998UL;
        while (i) i--;
}

void Timer0_Init(void)                //500毫秒@24.000MHz
{
        TM0PS = 0x0F;                        //设置定时器时钟预分频 ( 注意:并非所有系列都有此寄存器,详情请查看数据手册 )
        AUXR &= 0x7F;                        //定时器时钟12T模式
        TMOD &= 0xF0;                        //设置定时器模式
        TL0 = 0xDC;                                //设置定时初始值
        TH0 = 0x0B;                                //设置定时初始值
        TF0 = 0;                                //清除TF0标志
        TR0 = 1;                                //定时器0开始计时
        ET0 = 1;                                //使能定时器0中断
}



void main(void)
{
        int count=1;
        WTST = 0;
        EAXFR = 1;
        CKCON = 0;


        P0M1 = 0x00;   P0M0 = 0x00;
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        P40 = 0;

        usb_init();
        IE2 |= 0X80;

        //Timer0_Init();           //定时器初始化

        EA = 1;

        while (DeviceState != DEVSTATE_CONFIGURED);

        while(1)
        {
                if (bUsbOutReady)
        {
                        //USB_SendData(UsbOutBuffer,OutNumber);


                        usb_OUT_done();
        }
                //灯光交替

                if(P32 ==  0)
                {
                        Delay20us();
                        if(P32 ==  0)
                        {
                                Run_State = !Run_State;
                                if (Run_State ==1)
                                {
                                        Timer0_Init();
                                }
                                else
                                {
                                        TR0=1;
                                        P00 = 1;
                                        P01 =  1;
                                }
                                //P00 =  0;
                                //Timer0_Init();

                                while(P32 == 0);
                        }
                }

        }

}
void Timer0_Isr(void) interrupt 1
{
        state =! state;
        P00 =  state;
        P01 =  !state;

}

bwqq***

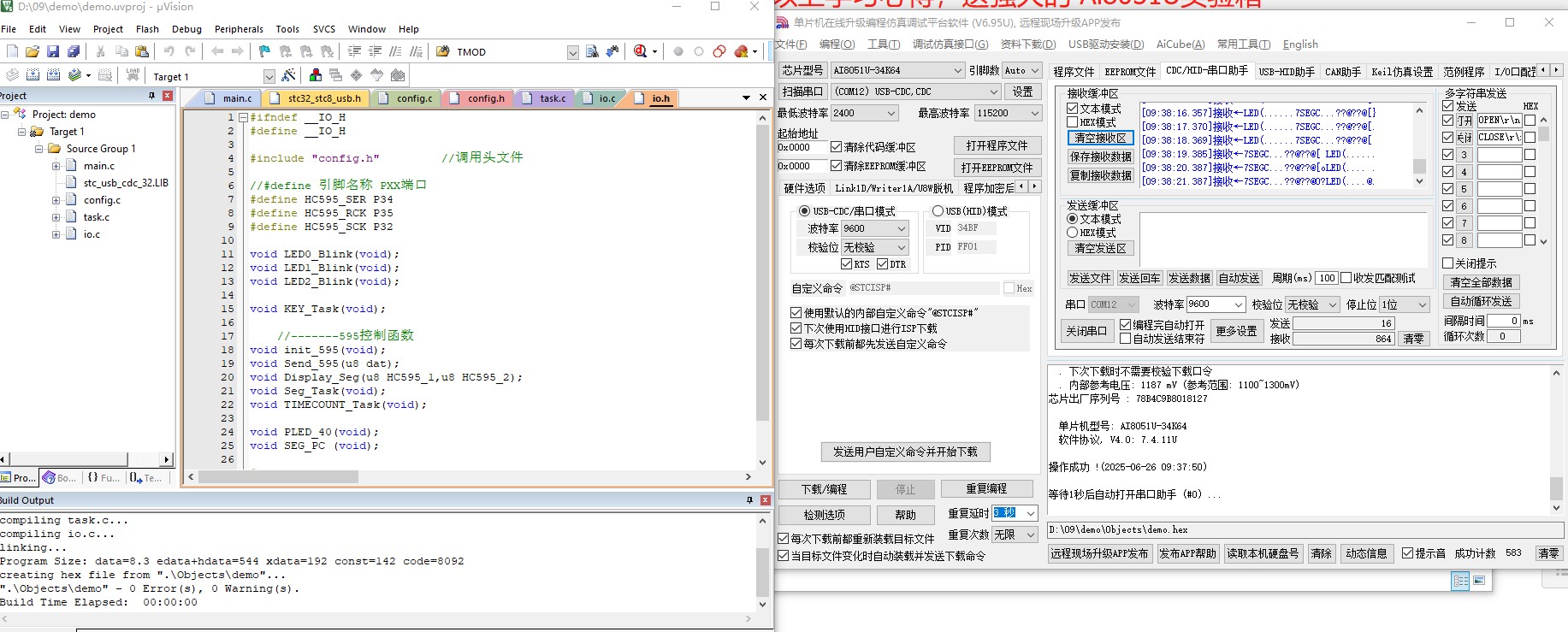

第八集定时器周期性调度任务

代码运行通过，功能实现：


源代码：

#include "io.h"


u8 State1 = 0;
u8 State2 = 0;
u8 State3 = 0;
u16 Key_Vol = 0;

void LED0_Blink(void)
{
        State1 = !State1;
        P00 = State1;
}
void LED1_Blink(void)
{
        State2 = !State2;
        P01 = State2;
}
void LED2_Blink(void)
{
        State3 = !State3;
        P02 = State3;
}
void KEY_Task(void)
{
        if(P32 == 0)
        {
                Key_Vol++;
                if(Key_Vol == 5)
                {
                        printf("按键单机任务");
                }
        }
        else
        {
                Key_Vol = 0;
        }
}

bwqq***

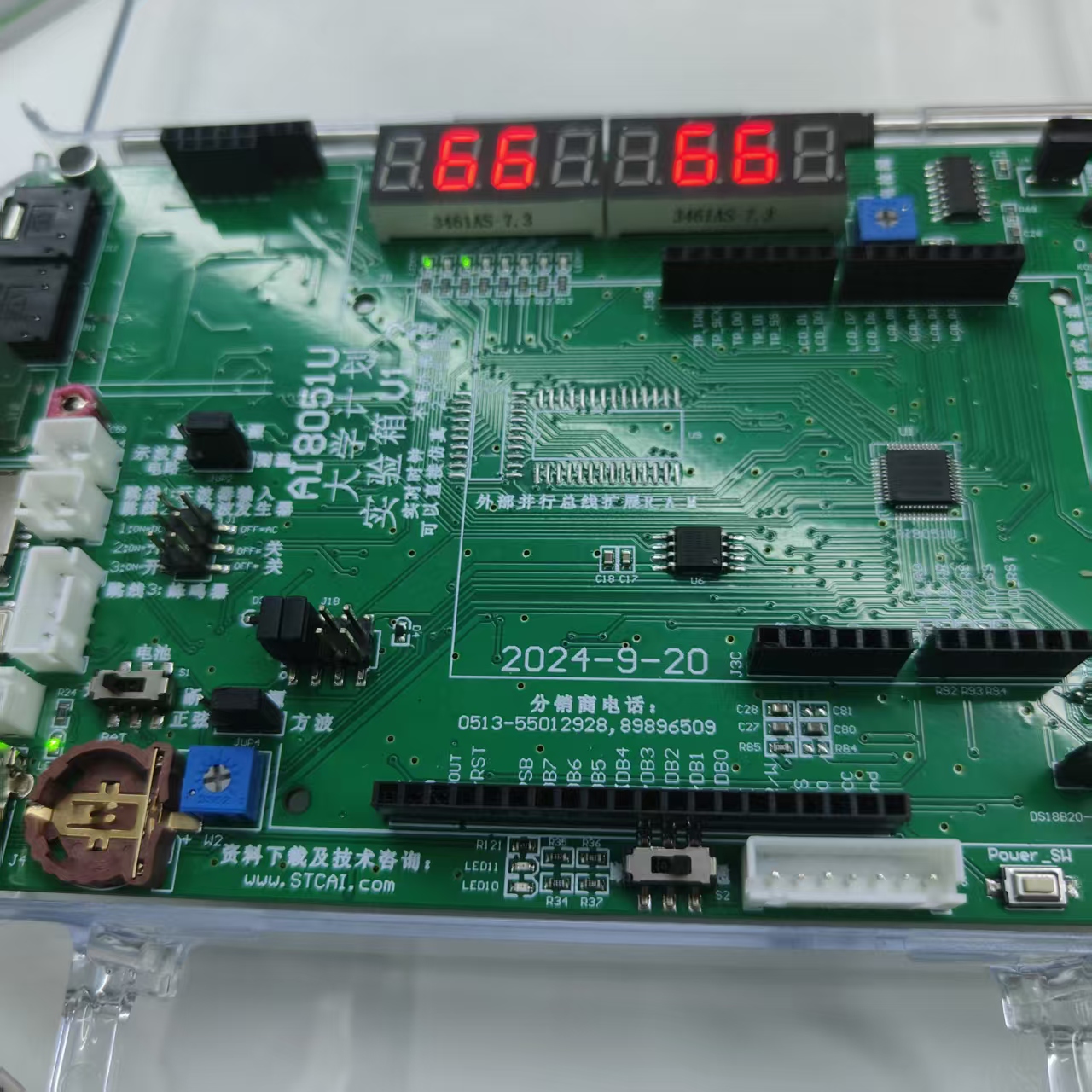

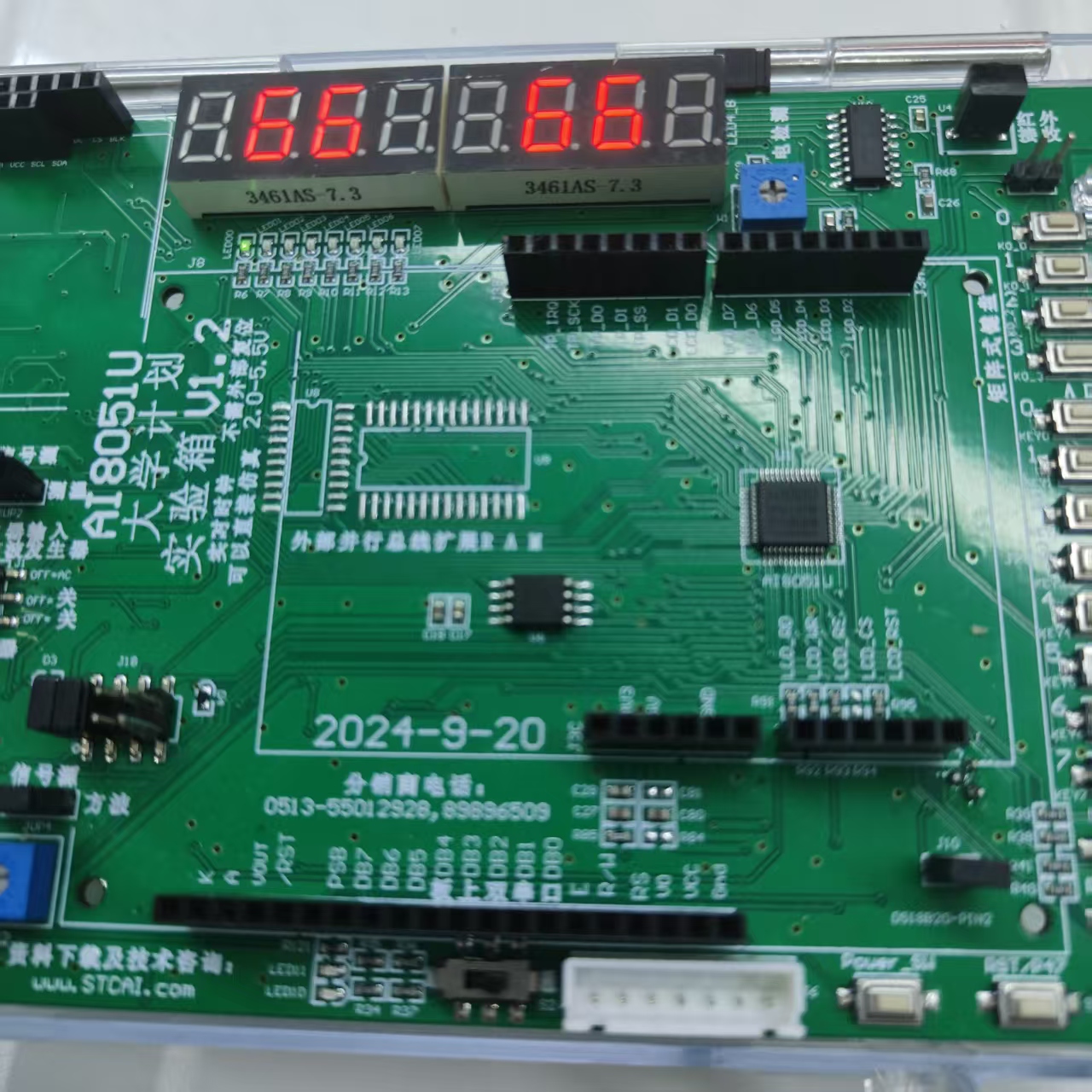

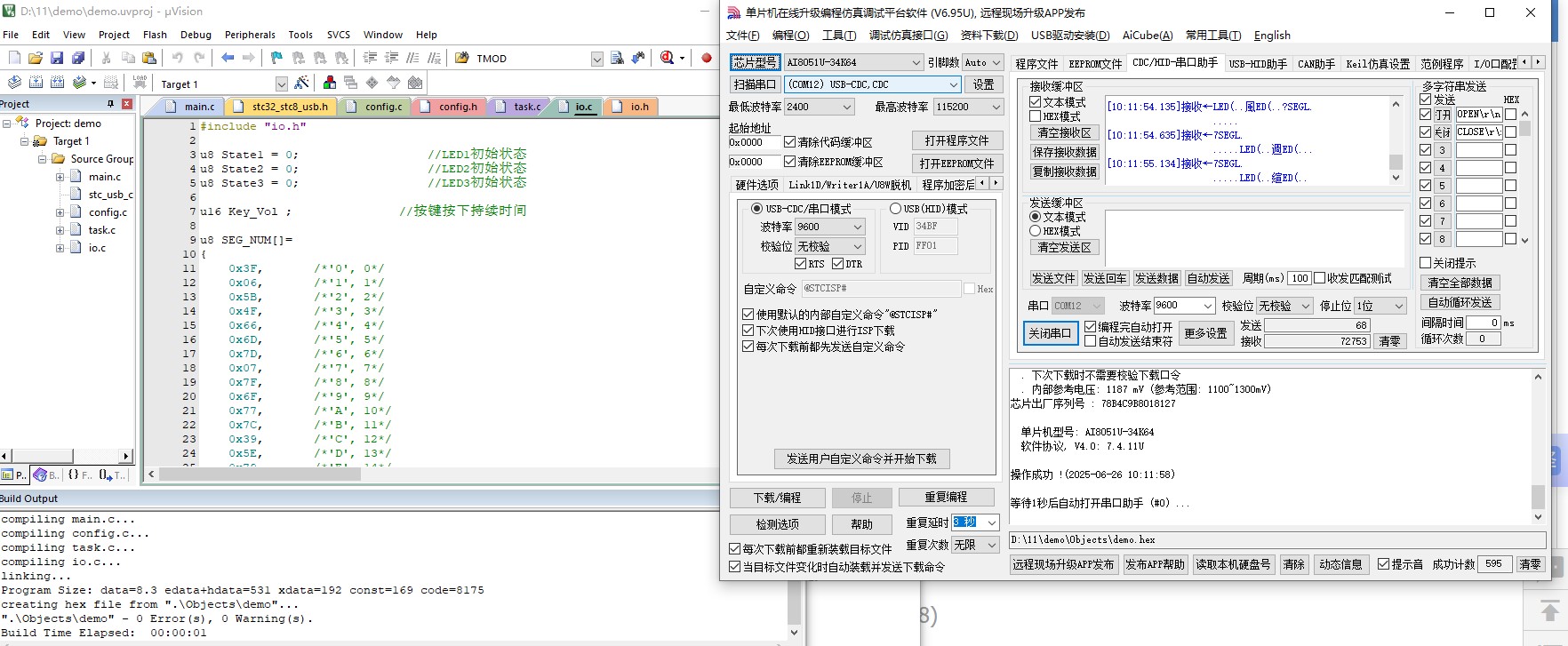

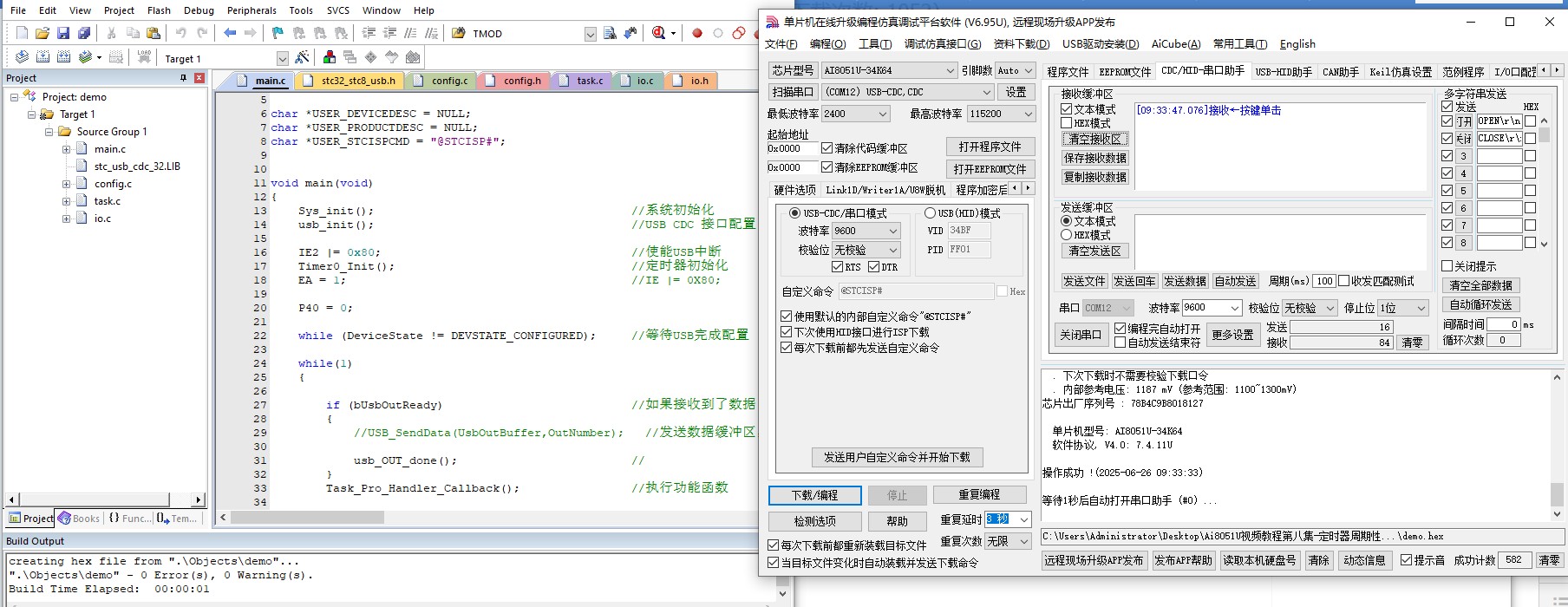

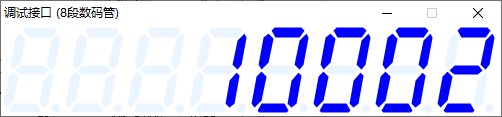

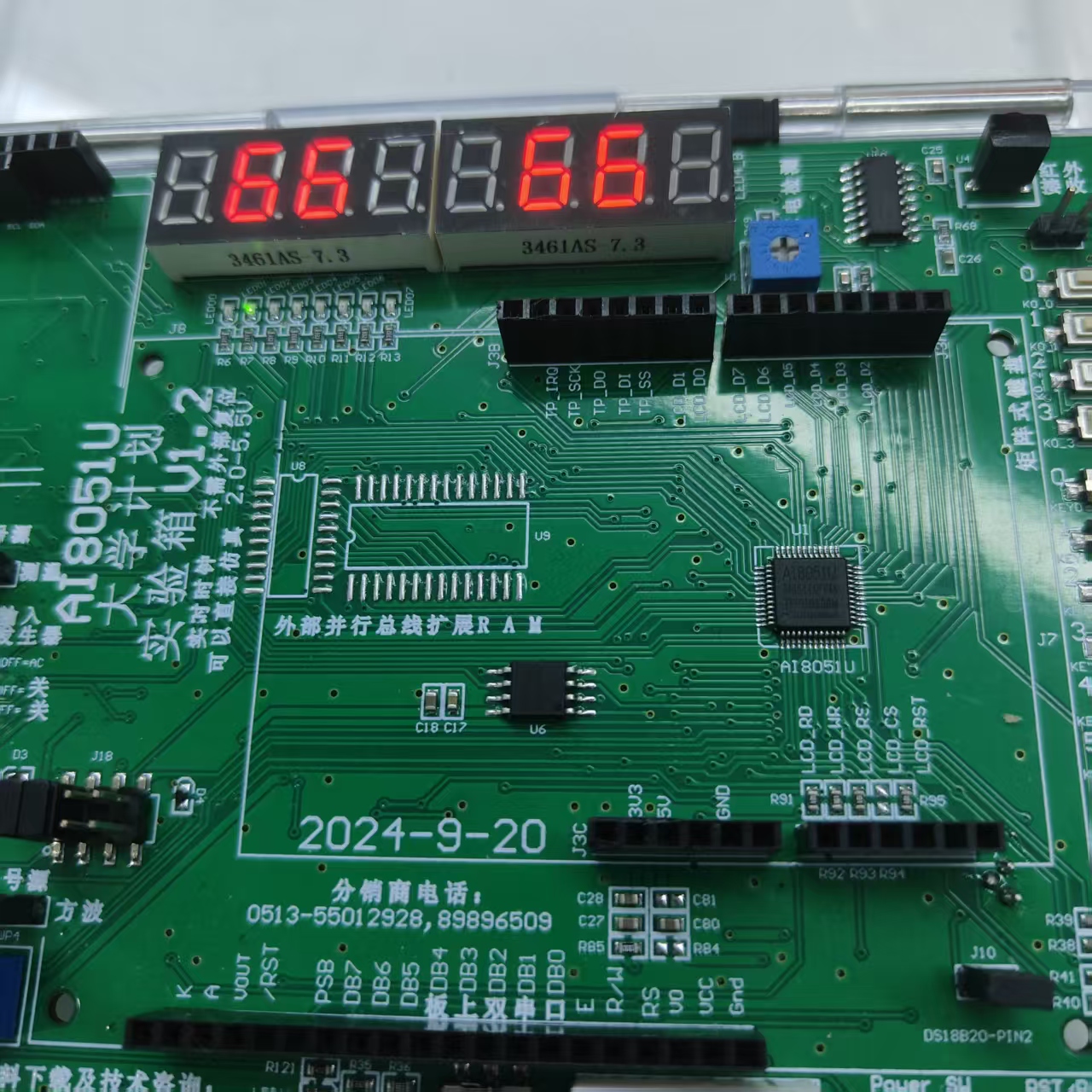

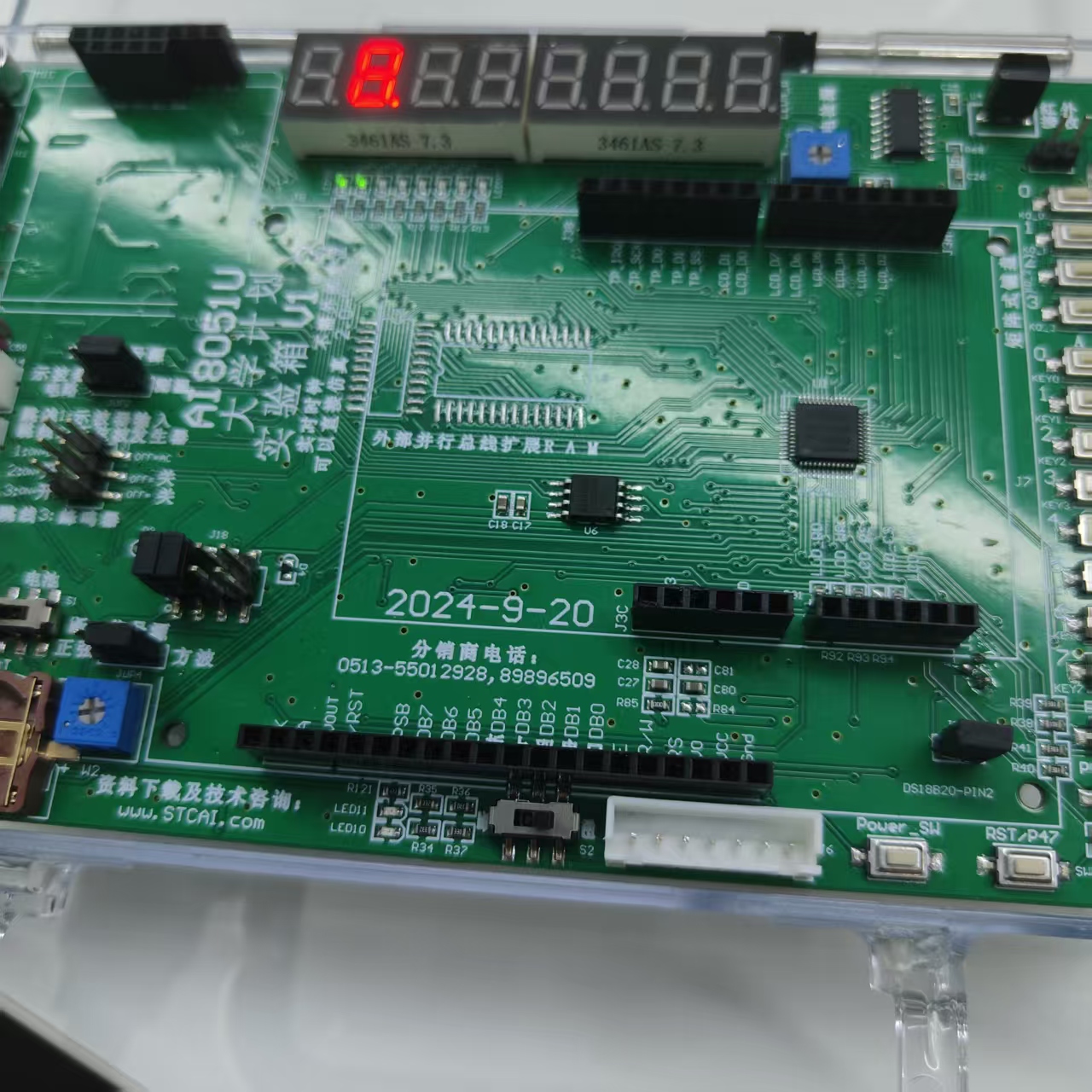

第九集数码管

代码运行通过，功能实现：


源代码：

#include "config.h"
#include "task.h"
#include "io.h"


//char *USER_DEVICEDESC = NULL;
//char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";


void main(void)
{
        Sys_init();                                                                                //系统初始化
        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
        Timer0_Init();                                                                        //定时器初始化
        init_595();                                      //595端口电平初始化
    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                                                        //
        }
                Task_Pro_Handler_Callback();                                //执行功能函数

        }
}



void Timer0_Isr(void) interrupt 1                //1MS执行一次
{

        Task_Marks_Handler_Callback();                                        //系统计时

}

bwqq***

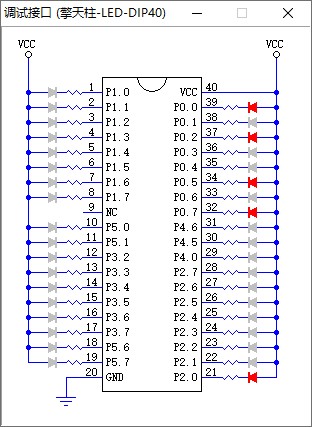

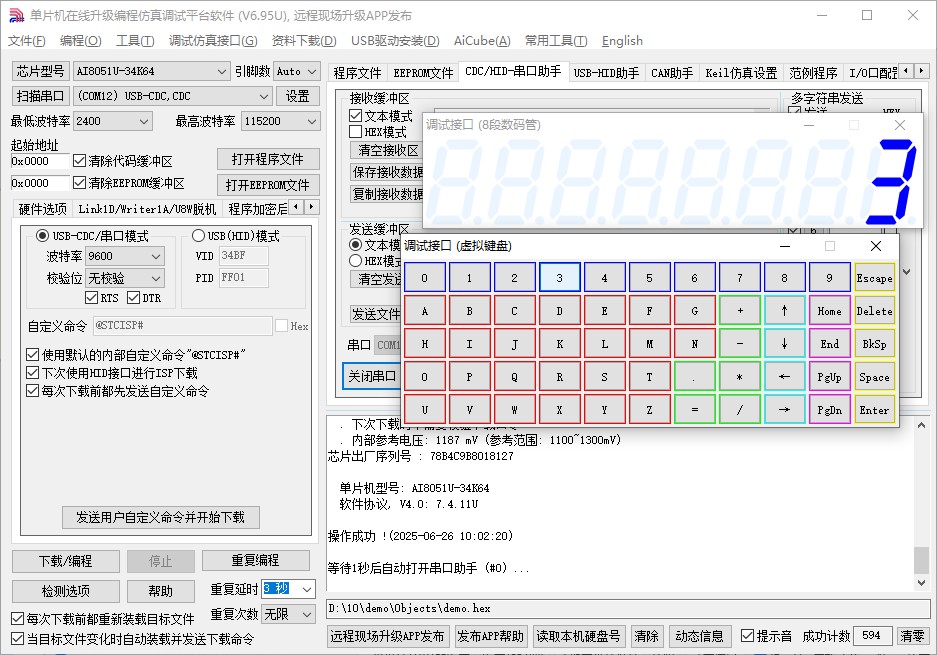

第十集虚拟键盘LED和数码管

代码成功运行，功能实现：




源代码：

#include "config.h"
#include "task.h"
#include "io.h"


char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

extern u32 REC_NUM;

void main(void)
{
        Sys_init();                                                                                //系统初始化
        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
        Timer0_Init();                                                                        //定时器初始化
    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
                        REC_NUM = UsbOutBuffer[5]-48;
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                                                        //
        }
                Task_Pro_Handler_Callback();                                //执行功能函数

        }
}



void Timer0_Isr(void) interrupt 1                //1MS执行一次
{

        Task_Marks_Handler_Callback();                                        //系统计时

}

bwqq***

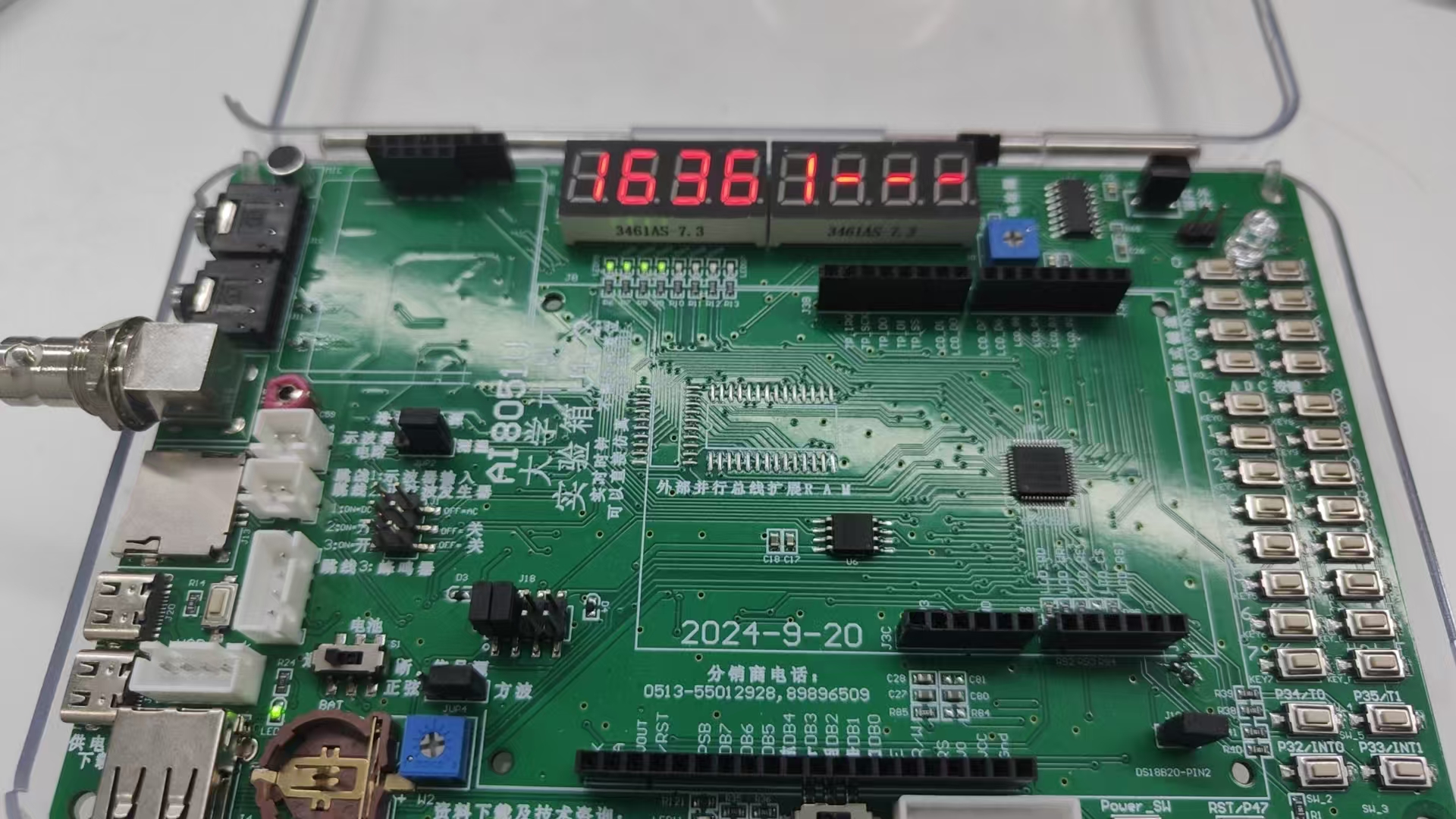

第十一集矩阵按键

代码成功运行，功能实现：


源代码：

#include "config.h"
#include "task.h"
#include "io.h"


char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";


void main(void)
{
        Sys_init();                                                                                //系统初始化
        usb_init();                                     //USB CDC 接口配置

    IE2 |= 0x80;                                    //使能USB中断
        Timer0_Init();                                                                        //定时器初始化
        Init_595();
    EA = 1;                                                                                        //IE |= 0X80;

        P40 = 0;

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {

        if (bUsbOutReady)                                                        //如果接收到了数据
        {
            //USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）

            usb_OUT_done();                                                        //
        }
                Task_Pro_Handler_Callback();                                //执行功能函数

        }
}



void Timer0_Isr(void) interrupt 1                //1MS执行一次
{

        Task_Marks_Handler_Callback();                                        //系统计时

}
