擎天柱 核心板学习打卡

曹***

LED流水灯，USB自动下载，printf()实验程序


/*
        MAIN_Fosc  24000000Hz
*/
#include <AI8051U.H>
#include "stc32_stc8_usb.h"
#include <intrins.H>

char *USER_DEVICEDESC = NULL;            // 旧的 USB 库才需要这 3行
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

unsigned char ucLed=0xFE;
unsigned char ucLed_Mode;//流水灯模式
unsigned char ucLed_Buff[]={0x7E,0xBD,0xDB,0xE7};
unsigned char X=25;
unsigned char Y = 10;
/*---Xms延时函数 ---*/
void DelayXms(unsigned int Xms)        //@24.000MHz
{
        unsigned long edata i;
        while(Xms--)
        {
                _nop_();
                _nop_();
                _nop_();
                i = 5998UL;
                while (i) i--;
        }
}
/*---LED流水灯处理函数 ---*/
void ucLed_Proc()
{
        static unsigned char i=0;
        P2 = ucLed;
        switch(ucLed_Mode)
        {
                case 0:
                        if(ucLed==0x7E)
                        {
                                ucLed = 0xFE;
                        }
                        else
                        ucLed = _crol_(ucLed,1);
                        DelayXms(500);
                        if(ucLed==0x7F)ucLed_Mode=1;
                break;
                case 1:
                        ucLed = _cror_(ucLed,1);
                        DelayXms(500);
                        if(ucLed==0xFE)ucLed_Mode=2;
                break;
                case 2:
                                ucLed=ucLed_Buff;
                                i++;
                                if(i==3)ucLed_Mode=3;

                        DelayXms(500);
                break;
                case 3:

                        ucLed=ucLed_Buff;
                        i--;
                        if(i==255)ucLed_Mode=0;
                        DelayXms(500);
                break;
        }
        P2=0xFF;
}
/*---MAIN 主函数 ---*/
void main()
{
        P_SW2 |= 0x80;                //B7位写1，使能访问XFR

        P0M1 = 0x00;   P0M0 = 0x00;        //初始化IO口为准双向IO口
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置
    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;开总中断

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {
                if (bUsbOutReady)
        {
//            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
            printf("Hello World!\r\n");
                         printf("X/Y=%u\r\n",(unsigned int)X/Y);
                        printf("X%%Y=%u\r\n",(unsigned int)X%Y);
            usb_OUT_done();
        }
                ucLed_Proc();
        }
}

神***

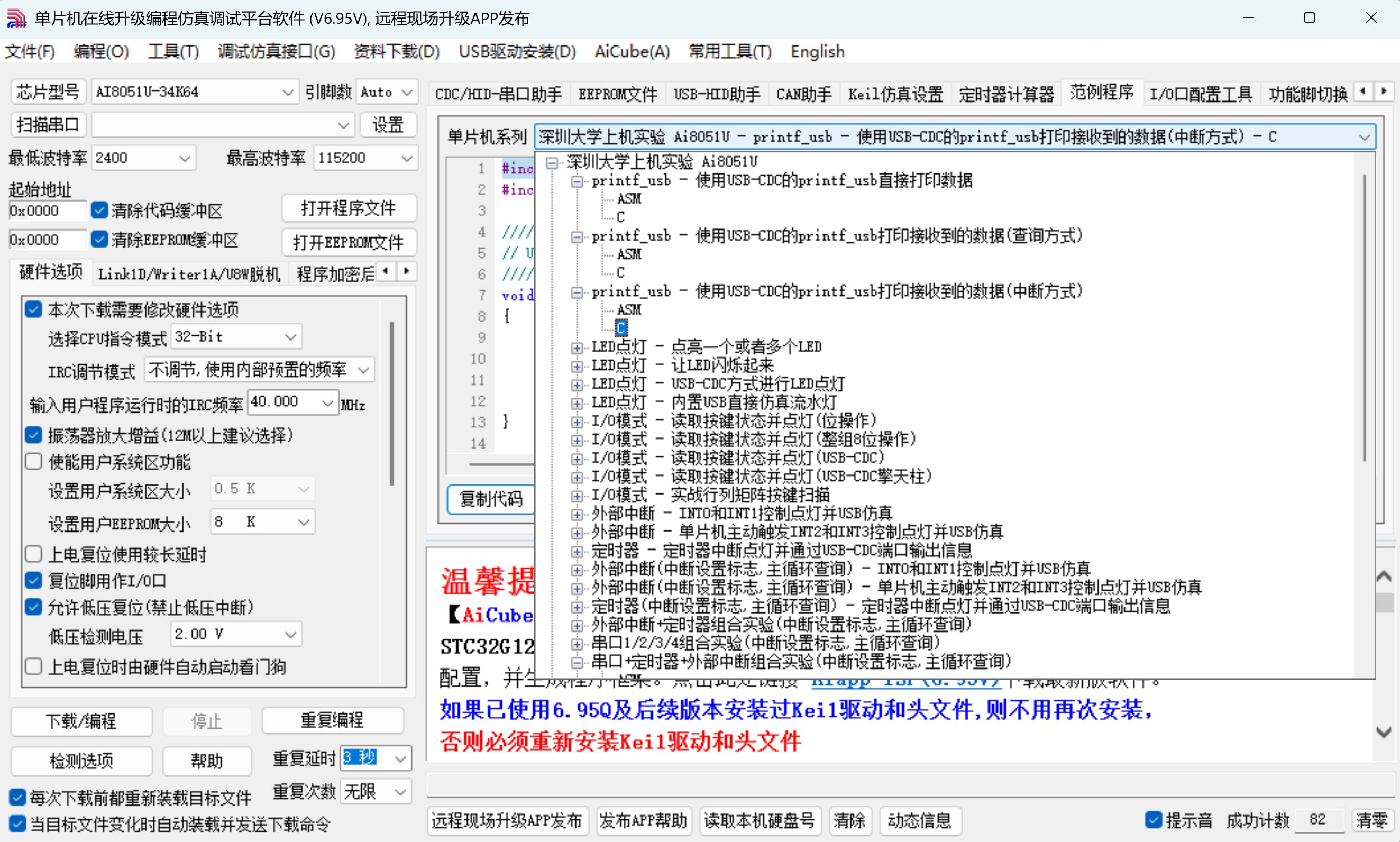

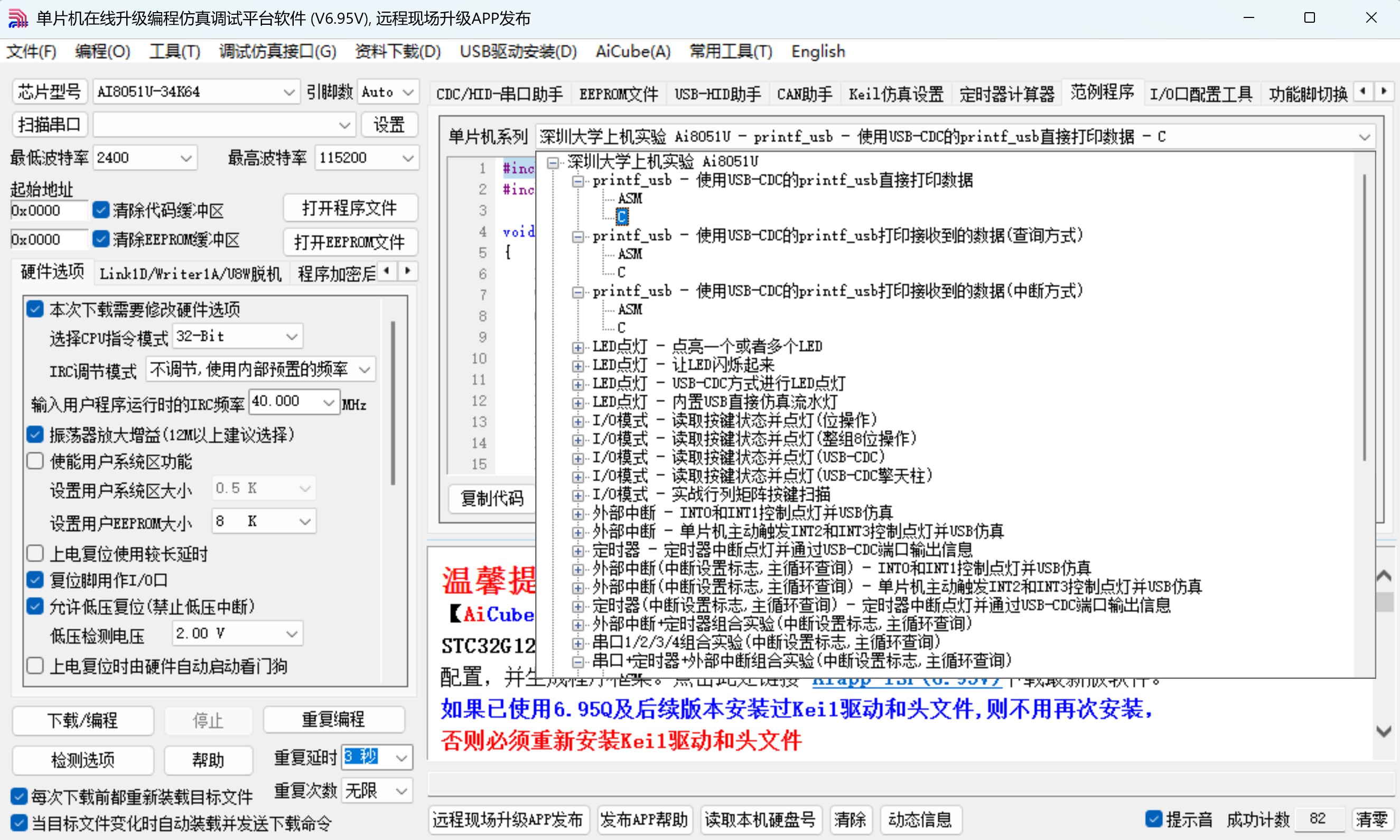

永远使用 最新 ISP 软件，最新 USB库函数



深圳国芯人工智能有限公司-工具软件



深圳国芯人工智能有限公司-库函数

曹***

曹***

压缩文件怎么上传？

神***

曹*** 发表于 2025-6-25 21:59
压缩文件怎么上传？

回复，点击右上角的 【高级模式】，然后点那个 回形针

神***

用最新的 USB库函数，USB 会简化很多



#include  "ai8051u.h"        //头文件不分大小写，但关键字分大小写
#include  "ai_usb.h"        //USB库和USB虚拟设备的头文件

void  main(void)
{
        EAXFR = 1;        //允许访问扩展的特殊寄存器，XFR
        WTST = 0;        //设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
        CKCON = 0;        //设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间

        P0M0 = 0x00; P0M1 = 0x00;        //初始化P0口为准双向口模式
        P1M0 = 0x00; P1M1 = 0x00;         //初始化P1口为准双向口模式
        P2M0 = 0x00; P2M1 = 0x00;         //初始化P2口为准双向口模式
        P3M0 = 0x00; P3M1 = 0x00;         //初始化P3口为准双向口模式
        P4M0 = 0x00; P4M1 = 0x00;         //初始化P4口为准双向口模式
        P5M0 = 0x00; P5M1 = 0x00;         //初始化P5口为准双向口模式

        usb_init();
        //初始化USB模块，并且会将【P3.0,P3.1】初始化为高阻输入，不影响USB【D-,D+】通讯
        EA = 1;                //使能总中断

        while (1)
        {
                printf_usb("Hello World !\r\n");
                //  \r是回车，并跳到行首，\n是换行，就是换到下一行；\r\n不要交换次序
        }
}

神***

#include "ai8051u.h"
#include "ai_usb.h"

void main(void)
{
        EAXFR = 1;                                //允许访问扩展的特殊寄存器，XFR
        WTST = 0;                           //设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
        CKCON = 0;                          //设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间

    P0M0 = 0x00; P0M1 = 0x00;           //初始化P0口为准双向口模式
    P1M0 = 0x00; P1M1 = 0x00;           //初始化P1口为准双向口模式
    P2M0 = 0x00; P2M1 = 0x00;           //初始化P2口为准双向口模式
    P3M0 = 0x00; P3M1 = 0x00;           //初始化P3口为准双向口模式
    P4M0 = 0x00; P4M1 = 0x00;           //初始化P4口为准双向口模式
    P5M0 = 0x00; P5M1 = 0x00;           //初始化P5口为准双向口模式
    P6M0 = 0x00; P6M1 = 0x00;           //初始化P6口为准双向口模式
    P7M0 = 0x00; P7M1 = 0x00;           //初始化P7口为准双向口模式

    usb_init();                         //初始化USB模块
    EA = 1;                             //使能全局中断

    while (1)
    {
        if (bUsbOutReady)               //查询是否有接收到数据
        {
                        if (UsbOutBuffer[0] == 6)
                                printf_usb("Hello World !\r\n");
                        else if (UsbOutBuffer[0] == 7)
                                printf_usb("China !\r\n");

                        //            printf_usb("Hello World !\r\n");    //接收到数据后打印“Hello World !”
            usb_OUT_done();             //当前包的数据处理完成
        }
    }
}

神***

#include "ai8051u.h"
#include "ai_usb.h"

////////////////////////////////////////
// USB设备接收数据中断回调程序
////////////////////////////////////////
void USBLIB_OUT_Callback(void)
{
    if (UsbOutBuffer[0] == 6)
        printf_usb("Hello World !\r\n");        //接收到数据6后打印“Hello World !”
    else if (UsbOutBuffer[0] == 7)
        printf_usb("China !\r\n");                //接收到数据7后打印“China !”
}

void main(void)
{
        EAXFR = 1;                                //允许访问扩展的特殊寄存器，XFR
        WTST = 0;                           //设置取程序代码等待时间，赋值为 0 表示不等待，程序以最快速度运行
        CKCON = 0;                          //设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间

    P0M0 = 0x00; P0M1 = 0x00;           //初始化P0口为准双向口模式
    P1M0 = 0x00; P1M1 = 0x00;           //初始化P1口为准双向口模式
    P2M0 = 0x00; P2M1 = 0x00;           //初始化P2口为准双向口模式
    P3M0 = 0x00; P3M1 = 0x00;           //初始化P3口为准双向口模式
    P4M0 = 0x00; P4M1 = 0x00;           //初始化P4口为准双向口模式
    P5M0 = 0x00; P5M1 = 0x00;           //初始化P5口为准双向口模式
    P6M0 = 0x00; P6M1 = 0x00;           //初始化P6口为准双向口模式
    P7M0 = 0x00; P7M1 = 0x00;           //初始化P7口为准双向口模式

    usb_init();                         //初始化USB模块
    set_usb_OUT_callback(USBLIB_OUT_Callback);  //设置USB中断回调函数
    EA = 1;                             //使能全局中断

    while (1);
}

曹***

核芯板学习第6课练习；按键实现按键按一下亮一个灯，按二下亮两个灯，按三下亮三个灯按四下全亮。

曹***

这是全部代码
/*
        MAIN_Fosc  24000000Hz
*/
#include <AI8051U.H>
#include "stc32_stc8_usb.h"
#include <intrins.H>

char *USER_DEVICEDESC = NULL;
char *USER_PRODUCTDESC = NULL;
char *USER_STCISPCMD = "@STCISP#";

unsigned char ucLed=0xFE;
unsigned char ucLed_Mode;//流水灯模式
unsigned char ucLed_Buff[]={0x7E,0xBD,0xDB,0xE7};
unsigned char X=25;
unsigned char Y = 10;
unsigned char Key_Number;//按键值
unsigned char LedDisp_Mode;//LED显示模式0－亮一个，1－亮二个，2－亮三个，3－全亮
/*---Xms延时函数 ---*/
void DelayXms(unsigned int Xms)        //@24.000MHz
{
        unsigned long edata i;
        while(Xms--)
        {
                _nop_();
                _nop_();
                _nop_();
                i = 5998UL;
                while (i) i--;
        }
}
/*---LED流水灯处理函数 ---*/
void ucLed_Proc()
{
        static unsigned char i=0;
        P2 = ucLed;
        switch(ucLed_Mode)
        {
                case 0:
                        if(ucLed==0x7E)
                        {
                                ucLed = 0xFE;
                        }
                        else
                        ucLed = _crol_(ucLed,1);
                        DelayXms(500);
                        if(ucLed==0x7F)ucLed_Mode=1;
                break;
                case 1:
                        ucLed = _cror_(ucLed,1);
                        DelayXms(500);
                        if(ucLed==0xFE)ucLed_Mode=2;
                break;
                case 2:
                                ucLed=ucLed_Buff[i];
                                i++;
                                if(i==3)ucLed_Mode=3;

                        DelayXms(500);
                break;
                case 3:

                        ucLed=ucLed_Buff[i];
                        i--;
                        if(i==255)ucLed_Mode=0;
                        DelayXms(500);
                break;
        }
        P2=0xFF;
}
/*---MAIN 主函数 ---*/
void main()
{
        P_SW2 |= 0x80;                //B7位写1，使能访问XFR

        P0M1 = 0x00;   P0M0 = 0x00;        //初始化IO口为准双向IO口
    P1M1 = 0x00;   P1M0 = 0x00;
    P2M1 = 0x00;   P2M0 = 0x00;
    P3M1 = 0x00;   P3M0 = 0x00;
    P4M1 = 0x00;   P4M0 = 0x00;
    P5M1 = 0x00;   P5M0 = 0x00;
    P6M1 = 0x00;   P6M0 = 0x00;
    P7M1 = 0x00;   P7M0 = 0x00;

        usb_init();                                     //USB CDC 接口配置
    IE2 |= 0x80;                                    //使能USB中断
    EA = 1;                                                                                        //IE |= 0X80;开总中断

        while (DeviceState != DEVSTATE_CONFIGURED);     //等待USB完成配置

        while(1)
        {
                if (bUsbOutReady)
        {
//            USB_SendData(UsbOutBuffer,OutNumber);   //发送数据缓冲区，长度（接收数据原样返回, 用于测试）
//            printf("Hello World!\r\n");
//                         printf("X/Y=%u\r\n",(unsigned int)X/Y);
//                        printf("X%%Y=%u\r\n",(unsigned int)X%Y);
            usb_OUT_done();
        }
//                ucLed_Proc();
                //按键点灯
//                if(P32==0)
//                {
//                        DelayXms(20);
//                        if(P32==0)
//                        {
//                                Key_Number ^=1;
//                                P20 = Key_Number;
//                                while(P32==0);
//                        }
//                }
                //按键按一下亮一个灯，按二下亮两个灯，按三下亮三个灯按四下全亮。
                if(P32==0)
                {
                        DelayXms(20);
                        if(P32==0)
                        {
                                while(P32==0);
                                LedDisp_Mode++;
                                if(LedDisp_Mode==5)
                                LedDisp_Mode=0;
                        }
                }

                if(LedDisp_Mode==0){P2=0xFF;}
                if(LedDisp_Mode==1){P20=0;}
                if(LedDisp_Mode==2){P20=1;P21=P22=0;}
                if(LedDisp_Mode==3){P21=P22=1;P23=P24=P25=0;}
                if(LedDisp_Mode==4){P2=0x00;}

        }
}
