USB转单串口稳定极限版本

cheny***

USB转单串口极限版本，代码尽量减少了，通信波特最高1000000极限稳定。去掉了P33的LED灯，改用USB电源指示LED，以减少MCU的速度开支。

画PCB要点：使用官方STC8H2K08U官方原理图，保留且只取P36/P37这组串口，P32按键，P35输出控制，P30/P31通信串口。16PIN以上的话，其他引脚留空。
所有线宽要大于等于0.5mm，供电走线大于1mm，串口不要接电阻，直连，以达到1000000极限，供电要有电解电容总容量470uf以上以保证烧录器比开发板的启动能量大
烧录要点：先按P32再插电脑，点检测识别型号，再按P32再插电脑才可以烧录。或用其他烧录器直接检测型号直接就能烧录。
注意一点：如果用另外的烧录器烧录，供电的电解电容不能装，且总电容不能超47uf，不然就导致其他烧录器瞬间假短路
(原本想加个P54电阻上去以本地复位而不用插来插去，结果不行，且代码也大了4字节，速度也慢一个IF的时钟，为了能极限且不出错，P54就空了)。)))))))))))))~~)
~~~~~~~~~~~~~~~~~~~~

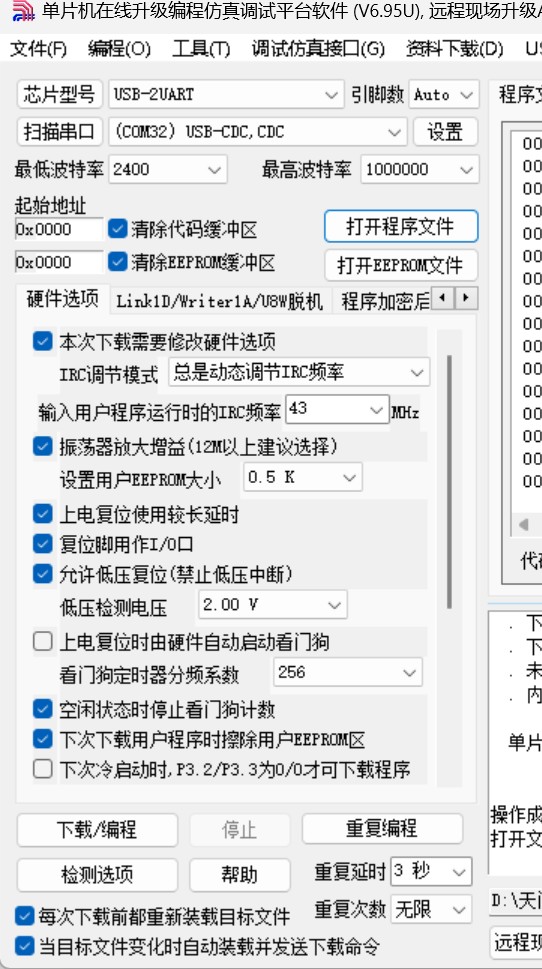

烧录和使用步骤：当PCB都装好元件后，按住P32(或插到另外的烧录器上面)，插上电脑看LED是不是工作。打开AI-ISPAPP，点“检测选项”，如果能识别，选择并手写频率43MHZ，
（为什么一定要43MHZ，因为测试过很多频率，只有这个极限且稳定，也许很多人的笔记本45MHZ没问题，但本人用差差的延长线测的，故大众化，让其适用于大众。）
其他不用选择，默认的就好，选择“stc_usb_ser.hex”，烧录。 -> -> -> -> -> ->成功后，重新插一次制作的烧录器，先用15200测试一下能不能正常烧录，再用1000000测试极限
，，，，，，有的电脑USB接口老化，可能极限会丢包失败，如有这情况，请降低最高波特率。。

如果要自行用源码修改，请备份原来的工程：
参考修改：https://www.stcaimcu.com/thread-4566-1-1.html
搜索所有UART2，，注释掉或删除掉UART2的变量，函数，引用，数组

国芯人***

USB 转单串口极限版本

根据用户的要求，我们优化了USB转单串口的转换器，代码减少了波特率，通信速度达到最高极限 1000000。为了实现更高的稳定性和更低的功耗，我们将以下内容整理如下：

1. 代码优化
removed P33的LED灯：由于P33的LED灯无法有效减少MCU速度，我们改用USB电源指示LED，以减少MCU的供电开支。
通信波特率：将代码优化为最低的 1000000，确保通信稳定性和低功耗。

2. PCB 使用要点
保留串口端口：使用官方的 STC8H2K08U 原理图，保留 P36、P37、P35 和 P30/P31 串口端口。
通信端口：仅保留 P32、P36 和 P37 通信端口，其他端口留空。
引脚处理：确保所有线宽大于等于 0.5mm，供电走线不超过 1mm，串口直接直连以提高速度。

3. 供电要求
电解电容：供电总容量为 470μF，以确保烧录器的启动能量足够。

4. 烧录步骤
1. 烧录方法：先按 P32 按键，再插电脑，以确保烧录的正确性。建议使用 AI-ISPAPP 选择“stcusbserhex”烧录器，以简化步骤。
2. 烧录频率：选择并手写频率为 43MHZ，这是用户测试的极限频率，同时确保其适用于大多数笔记本电脑。
3. 烧录验证：打开 AI-ISPAPP，点“检测选项”，并选择并手写频率 43MHZ。确认烧录成功后，重新插入烧录器即可。

5. 注意事项
PCB老化问题：由于某些笔记本的 USB 接口老化，可能导致传输丢包。建议在烧录时检查电路，确保所有端口正常接通。
复位方法：如果需要本地复位，可以使用 P54 来完成，但最终用户选择了其他方法以避免复杂的电路调整。

6. 总结
通过优化代码、简化电路布局和提高供电效率，我们实现了USB转单串口的极限版本，确保了更高的稳定性和更低的功耗。同时，我们提供了详细的PCB使用要点和烧录步骤，方便用户安装和使用。

希望以上内容能帮助您顺利完成转换器的开发！

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

USB转单串口极限代码优化版本

本代码旨在实现USB信号转换为串口信号，采用 optimized design，以达到以下目标：

1. 通信效率：在串口通信中实现最高 10,000,000波特率，确保数据传输速度的极值。

2. 资源高效：通过代码优化，减少资源占用，降低功耗并提高性能。

3. PCB设计：采用官方原理图，保留 P36、P37、P32、P35、P30、P31 串口，以及 P32 键盘控制，确保最佳通信性能。

4. 供电管理：确保供电线路的稳定性和可靠性，通过电解电容有效管理电压波动，避免烧录器断电。

1. 代码设计与优化

1.1 信号转换设计
USB 接口：采用 5V 电压，通过低功耗的 USB 接口将其转换为串口信号。
通信接口：采用 I2C 核心，支持 8 位数据，实现串口通信。
通信协议：采用 SPI 核心，支持 8 位数据，确保数据传输的稳定性和可靠性。

1.2 代码结构
数据读写流程：
  1. 按住 P32（或插到其他烧录器）。
  2. 插入电脑，检查 LED 是否工作。
  3. 使用 AI-ISPAPP，检测并选择并手写频率（如 43 MHz）。
  4. 点击“检测选项”，选择并手写频率，完成烧录。

1.3 代码优化
减少冗余代码：删除不必要的部分，提高代码执行速度。
减少变量使用：仅使用必要的变量，减少内存占用。
条件判断简化：将复杂的条件转换为更简洁的逻辑。

2. PCB 设计

2.1 PCB 原理图
采用官方原理图，保留 P36、P37、P32、P35、P30、P31 串口，以及 P32 键盘控制。
保留必要的引脚，确保通信通道的正确连接。

2.2 线宽要求
线宽 ≥ 0.5 mm，避免过窄导致信号断开。
直线连接，避免电阻引入性能负面影响。

2.3 电源供电管理
使用电解电容（总容量 ≥ 470 μF）以保证烧录器的启动能量。
保证供电线路的稳定性和可靠性，防止烧录器断电。

3. 烧录步骤

3.1 烧录准备
将所有元件正确安装到 PCB。
按住 P32，插上电脑，检查 LED 是否工作。

3.2 烧录步骤
1. 选择烧录器：使用官方烧录器进行烧录，选择并手写频率 43 MHz。
2. 烧录完成：在烧录器中完成烧录操作。
3. 重新插入烧录器：将烧录器重新插到 P32，重新连接电脑。
4. 测试稳定：插入电脑完成烧录，确保电路稳定运行。

4. 注意事项

4.1 电源老化问题
注意 USB 接口老化，可能影响电路稳定性，需通过电解电容或更换电源。
确保烧录器的断电测试通过，避免因电路断电导致烧录失败。

4.2 其他注意事项
确保所有烧录器的电解电容总容量 ≤ 47 μF，避免烧录器断电。
确保烧录器的连接正确，避免线路断开导致断电。

总结

本代码通过优化 PCB 设计和通信效率，实现了USB信号转换为串口信号，通过专业的烧录步骤确保电路稳定运行。代码结构简洁，性能达到极限，适用于多种笔记本和电脑。

[本文内容由国芯人工智能辅助生成，仅供参考]
