8H8K64U使用串口下载程序超时

pkhi***

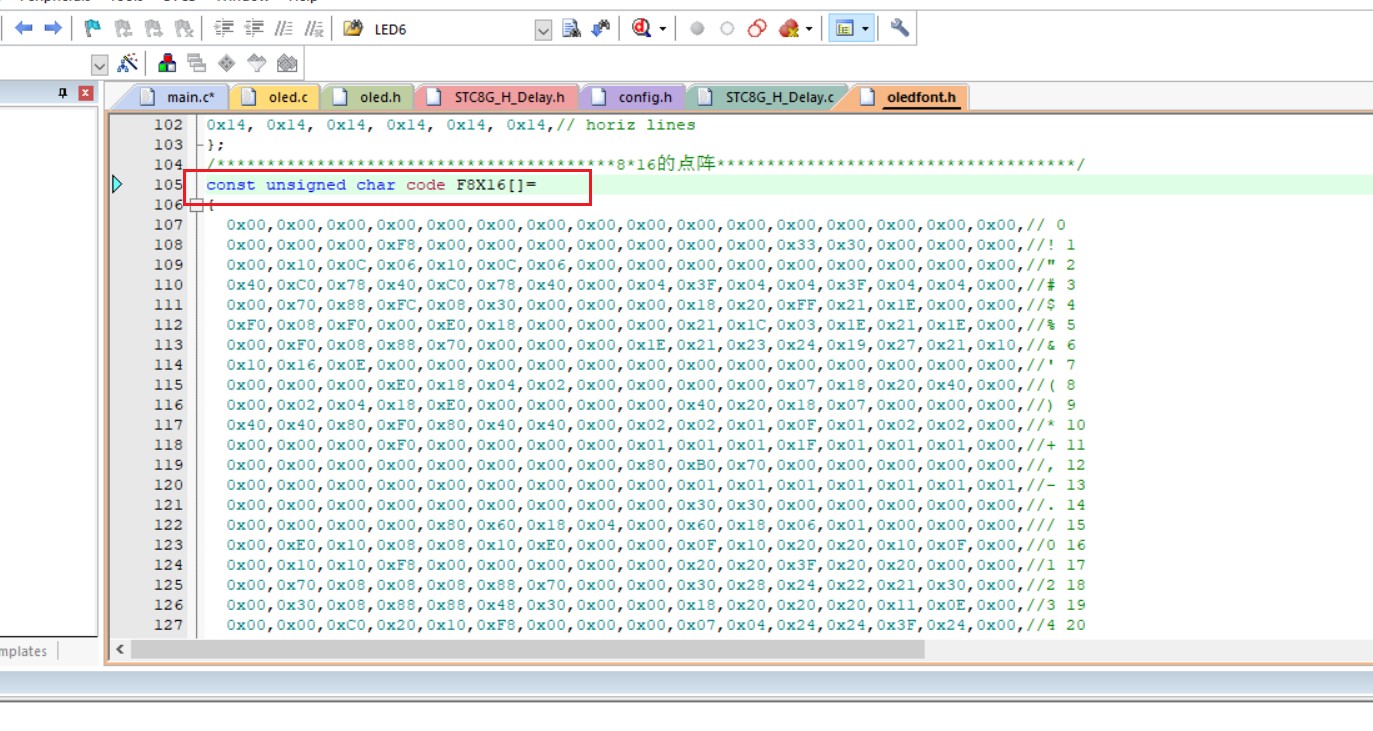

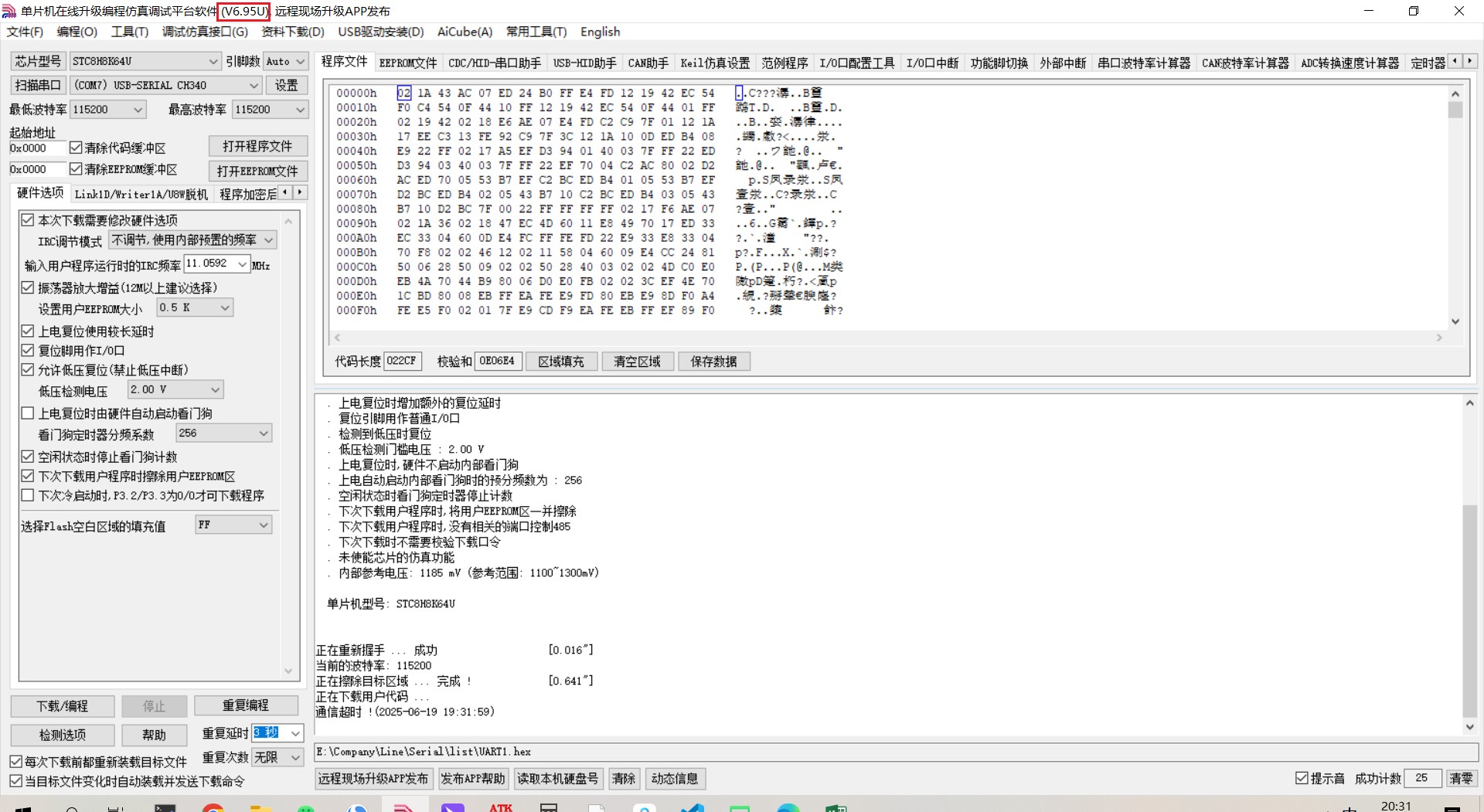

如图所示，当const为2K以上时，程序下载超时。当const为几十的时，程序可以正常下载。啥原因？

神***

1，用最新烧录软件；
2，把原理图的 PDF 贴上来，大家帮分析

pkhi***

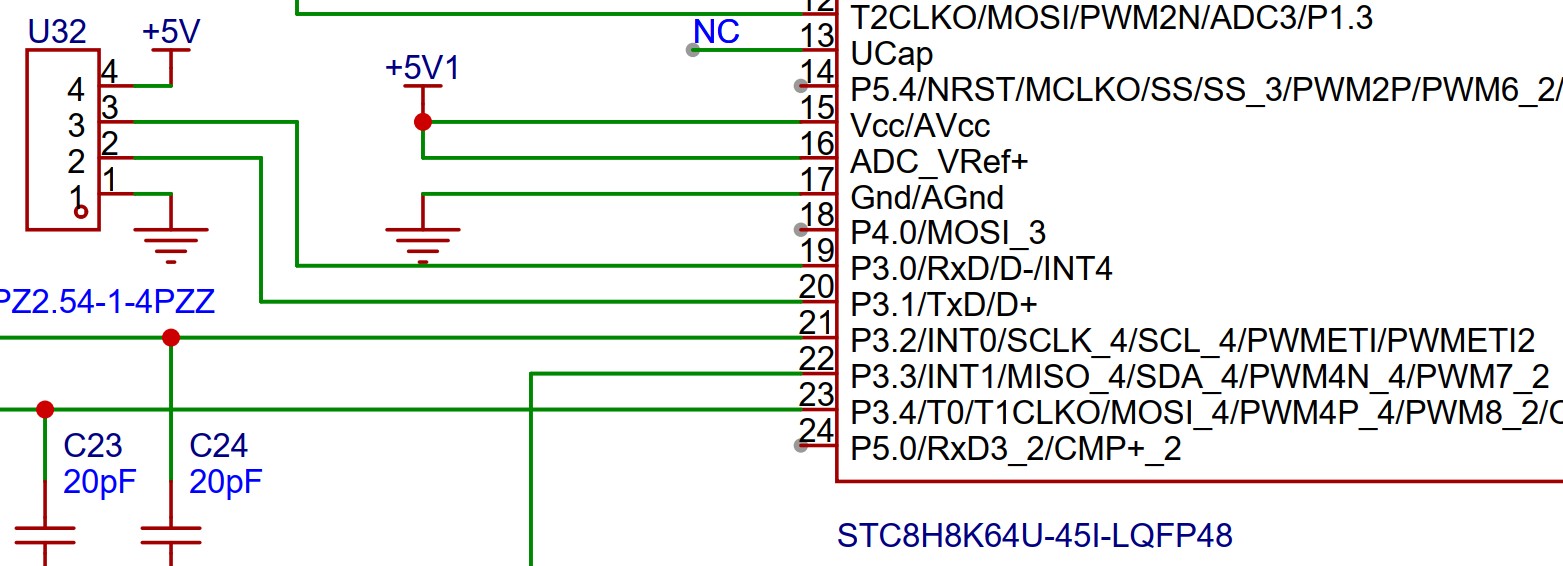

下载口原理图，下载器，软件版本

erci***

下载器另外一头如何固定的。
杜邦线更换试试
下载波特率降低9600试试。

神***

估计他这电源有问题：电从哪来的 ？

pkhi***

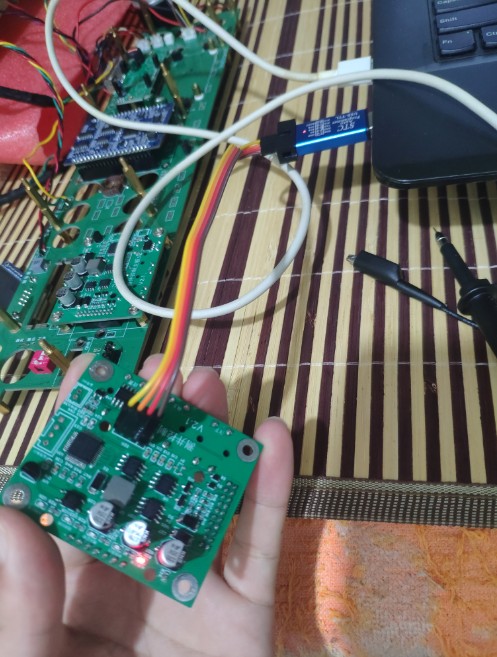

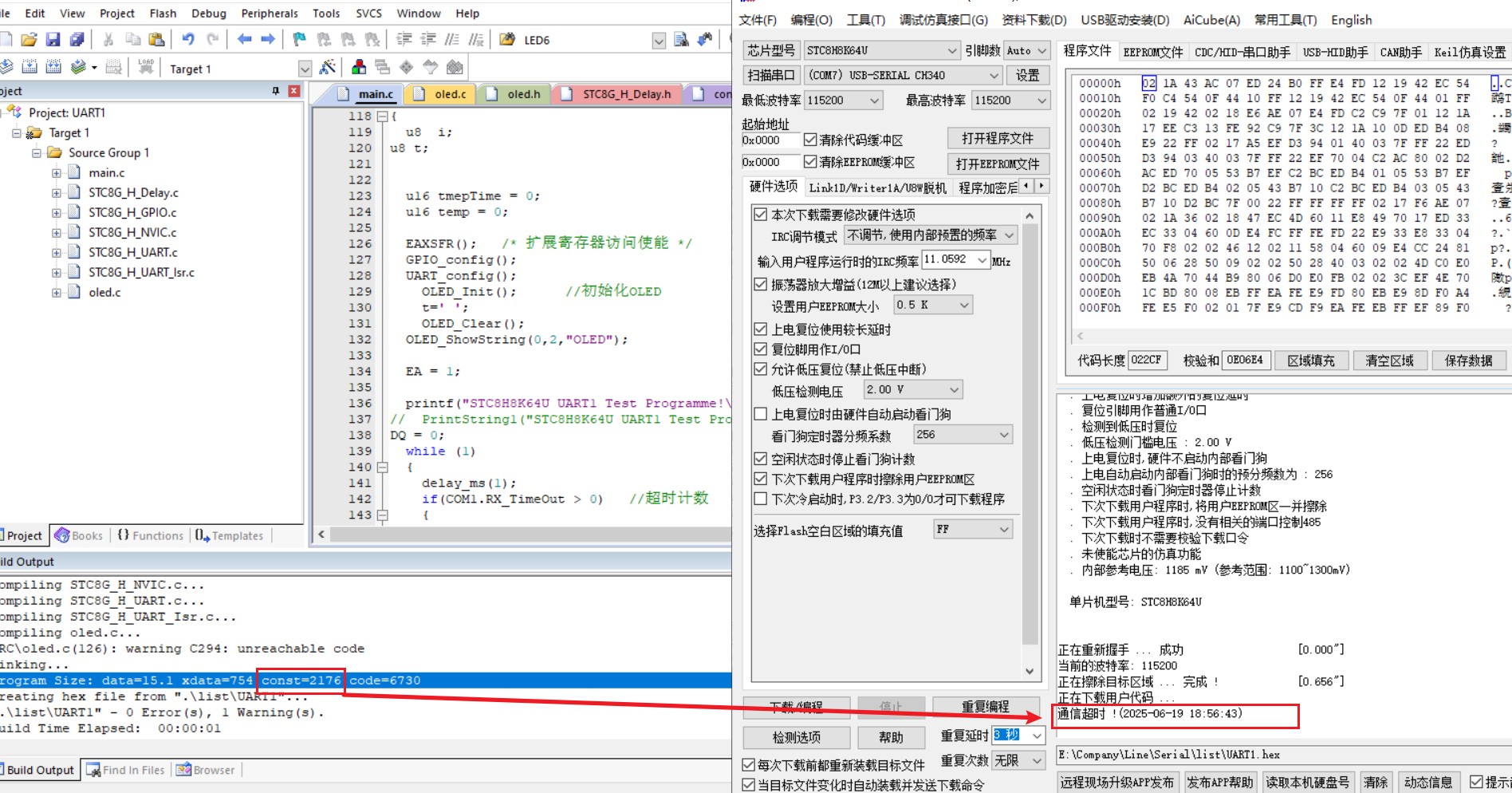

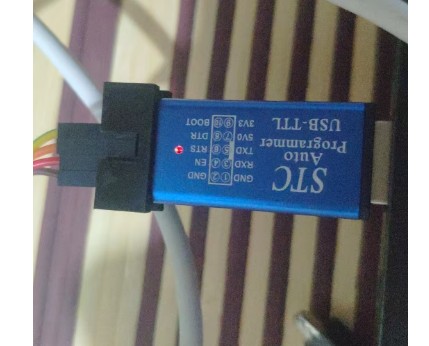

我是这么接的，波特率降低了也还不行。这个板子没有复位按键，我都是点击下载按钮，然后把下载的杜邦线插到板子上下载的。我程序就是了加了OLED显示的子模，const增加到2k，就这样了。

神***

神***

神***

【免费 + 包邮 送】 送/申样/采购 可上班时间加 如下您对应地区分销商的客服 QQ或微信联系

加STC华南区客服司经理QQ: 2234917869 ;  微信：18012226298  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服刘经理QQ: 3398500488 ;  微信：18106296592  要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服佘经理QQ: 614777595；   微信：18106296591 要求 【免费+包邮】 送, 还免费教仿真
加STC华南区客服曹经理QQ: 1933892258 ；微信：18106296595 要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服聂经理QQ: 2593903262； 微信：18106296598  要求 【免费+包邮】 送, 还免费教仿真
加STC华东区客服吴经理QQ: 1463035472； 微信：19952583954  要求 【免费+包邮】 送, 还免费教仿真
加STC西北区客服孙经理QQ: 1347154513 ;  微信：18106296593  要求 【免费+包邮】 送, 还免费教仿真
加STC华北区客服石经理QQ: 1638975601 ;  微信：19952583876  要求 【免费+包邮】 送, 还免费教仿真
加STC华中区客服唐经理QQ：2571301708 ; 微信：18106296589 要求 【免费+包邮】 送, 还免费教仿真
加STC东北区客服李经理QQ: 1017142298 ;  微信：19952583534  要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服曹经理QQ: 3897745450 ;  微信：18012226281 要求 【免费+包邮】 送, 还免费教仿真
加STC西南区客服吴经理QQ: 1463035472 ;  微信：19952583954 要求 【免费+包邮】 送, 还免费教仿真

工作时间:  8:30-12:00，13:00-17:30（周一 到 周五, 法定节假日除外）
【免费 + 包邮 送】 送/申样/采购传统电话热线：

0513-55012928，0513-89896509，0513-55012929

Debu***

各种ISP下载问题：
建议使用官方下载工具，或使用官方开源方案自制下载器，不要使用第三方下载工具
官方下载工具及下载器方案免安装驱动（win10或以上），支持双串口同时下载通信仿真，自动断电上电，固件可更新，IO模式可设置
且TXD（S-RXD）不需要串二极管，冷启动断电期间IO强下拉确保可靠放电
如使用485下载等非要串二极管的应用场合，必须串低压降的肖特基二极管（压降0.2~0.3V），不能串普通硅二极管（压降0.6~0.7V），否则可能导致下载失败
官方下载工具及下载器方案有出厂预置常用频率的IRC参数，即使无外部晶振也能保证波特率精度高，可以满足动态调节IRC频率的要求
第三方下载工具一般为了节省成本无外部晶振，波特率误差较大，仅可满足串口通信要求（还是单串口不是双串口），不建议用于下载
还有需要安装驱动、无自动断电上电功能或自动断电上电功能不可靠、TXD推挽输出无法彻底放电等问题
动态调节IRC频率是根据串口波特率调节内部高频时钟频率的，除列表中的常用频率外，还可以自定义频率（手动输入）
如选择该选项，必须保证波特率精度高，否则会导致内部高频时钟频率误差大或下载失败

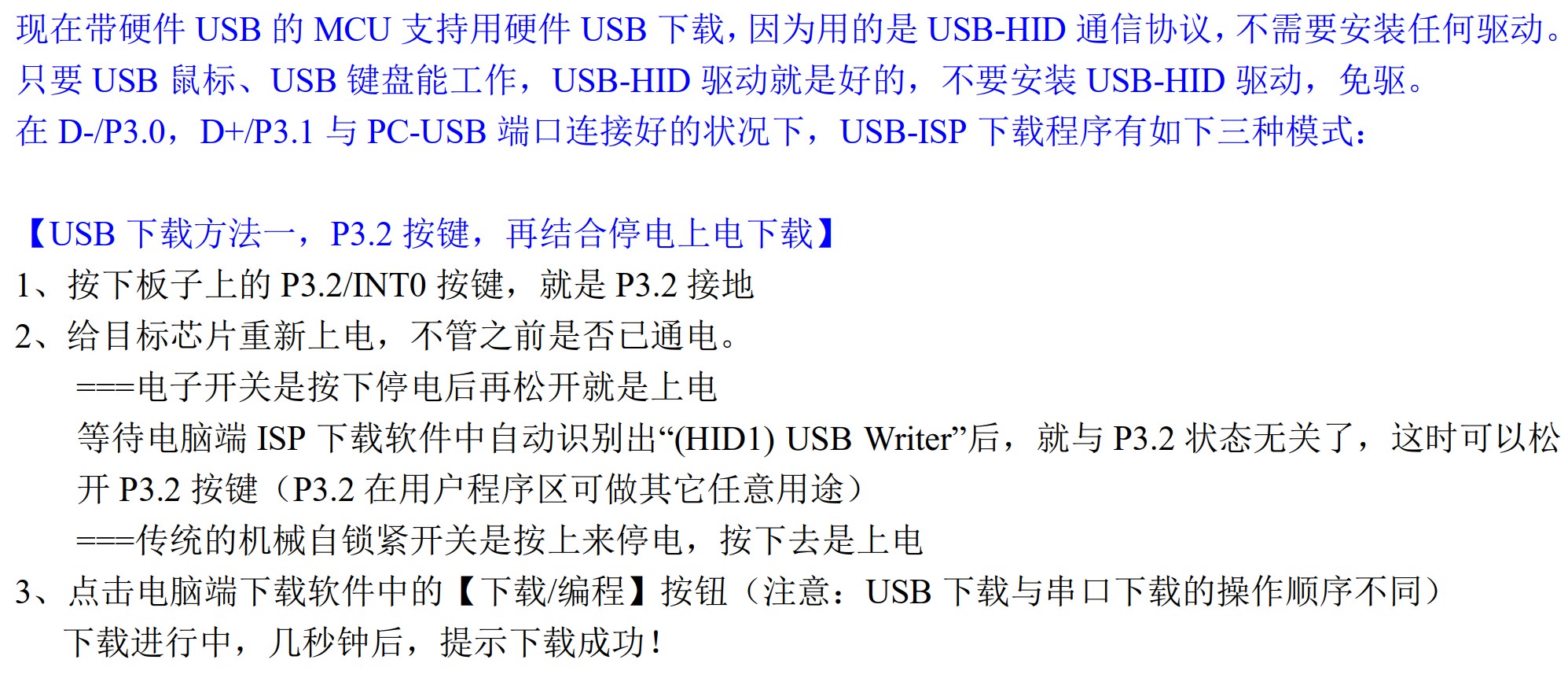

USB下载必须确保USB两根信号线接好，P32接低电平，再上电，不能用按下P32按键再插USB连接器的方式下载，因为不能确保最后接通VCC
这和一般的USB设备不同，一般的USB设备要求先接通电源再接通信号
可以观察到USB Type-A插头中两边的电极较长，就是为了先接通电源再接通信号，所以按下P32按键再插USB Type-A连接器99%概率不能正常下载
而USB Type-C连接器的电极都是一样长的，50%概率不能正常下载
USB下载无法动态调节频率，只能使用内部预置频率
