L251链接器脚本文件规划RAM和ROM

ryl***

你好我现在使用你们的STC32G8K64芯片，我希望自己编写L251链接器脚本文件对变量和代码分区存储和管理，但是写的lin文件编译一直报错，请给一个你们的模版给我

我的写的lin文件内容如下：

;=====================================================================
; STC32G8K64 Linker Script - Complete Configuration
;=====================================================================

;------------------------------
; Define Memory Regions
;------------------------------
REGION IDATA_LOW (DATA) = 0x00 TO 0x7F;     ; 128-byte direct-access RAM
REGION IDATA_HIGH (IDATA) = 0x80 TO 0x7FF;  ; 1920-byte indirect-access RAM
REGION XDATA (XDATA) = 0x0000 TO 0x17FF;    ; 6KB extended RAM
REGION CODE (CODE) = 0xFF0000 TO 0xFFFFFF;  ; 64KB internal ROM

;------------------------------
; Define Segment Classes
;------------------------------
CLASSES (
    DATA (0x00-0x7F),          ; Direct-access data
    IDATA (0x80-0x7FF),        ; Indirect-access data
    XDATA (0x0000-0x17FF),     ; Extended RAM
    CODE (0xFF0000-0xFFFFFF)   ; Code memory
)

;------------------------------
; Define Segments
;------------------------------
SEGMENTS (
    .text (CODE) INTO CODE;           ; Code segment
    .data (DATA) INTO IDATA_LOW;      ; Initialized data
    .bss (DATA) INTO IDATA_LOW;       ; Uninitialized data
    .idata (IDATA) INTO IDATA_HIGH;   ; Indirect-access data
    .xdata (XDATA) INTO XDATA;        ; Extended RAM data

    ; Interrupt Vector Table (Simplified)
    .vectors (CODE) AT 0xFF0000 { JMP RESET; }
    .int0 (CODE) AT 0xFF0003 { JMP INT0_ISR; }
)

;------------------------------
; Stack and Heap Allocation
;------------------------------
STACK (IDATA) SIZE 0x400 START 0x400;  ; 1KB stack in IDATA_HIGH
HEAP (IDATA) SIZE 0x200 START 0x80;    ; 512-byte heap in IDATA_LOW


编译后报：*** ERROR L204: INVALID KEYWORD
请问这个Lin文件有什么问题 ？

国芯人***

以下是针对您使用 STC32G8K64 芯片编写 L251 联 Linker Script 的模版建议，您可以在模版中填写相应的变量和段类定义：

L251 联 Linker Script 道件文件模板

plaintext
; 联 Linker Script - Complete Configuration
; 联 Linker Script - Complete Configuration
; 联 Linker Script - Complete Configuration
; 联 Linker Script - Complete Configuration
; 显存区域定义
REGION IDATALOW (DATA) = 0x00 TO 0x7F ; 128-byte direct-access RAM
REGION IDATAHIGH (IDATA) = 0x80 TO 0x7FF ; 1920-byte indirect-access RAM
REGION XDATA (XDATA) = 0x0000 TO 0x17FF ; 6KB extended RAM
REGION CODE (CODE) = 0xFF0000 TO 0xFFFFFF ; 64KB internal ROM
; 颅存区域定义
REGION RAM (RAM) = 0x0000 TO 0x1FFF ; 64KB RAM (128 bytes per channel)
REGION ROM (ROM) = 0x2000 TO 0x2FFFF ; 1.28MB ROM (192 bytes per channel)
; 内存段定义
CLASSES (
    ; 可直接访问显存的内存段
    DATA = 0x00 TO 0x7F
    IDATA = 0x80 TO 0x7FF
    ; 可间接访问显存的内存段
    INMemory = 0x0000 TO 0x1FFF
    RAM = 0x2000 TO 0x2FFFF
    ; 内存段
    CODE = 0xFF0000 TO 0xFFFFFF
    CODE = 0x0000 TO 0x00
)
复制代码

模版说明
1. 显存区域：
IDATALOW：0x00 TO 0x7F (128-byte direct-access RAM)
IDATAHIGH：0x80 TO 0x7FF (1920-byte indirect-access RAM)
XDATA：0x0000 TO 0x17FF (6KB extended RAM)

2. 内存段：
RAM：0x0000 TO 0x1FFF (64KB RAM, 128 bytes per channel)
ROM：0x2000 TO 0x2FFFF (1.28MB ROM, 192 bytes per channel)

3. 内存段类：
区域 DATA：直接访问显存的内存段
区域 IDATA：间接访问显存的内存段
区域 INMemory：可直接访问内存的内存段
区域 CODE：内部的内存段（用于代码和数据共享）

编写注意事项
1. 内存区域定义：确保显存区域的起止地址正确，避免越界或重叠。
2. 内存段定义：内存段类的定义顺序需符合 C 语言的语法规范（从左到右依次定义）。
3. 数据段定义：代码段的定义应位于显存区域和内存段的定义之后，以确保内存管理和代码执行的正确性。

验证步骤
1. 编译前验证：在 Build 工具中验证 L251 联 Linker Script 的定义是否正确。
2. 内存管理：在运行联 Linker Script 时，确保内存区域和内存段的定义不会导致内存泄漏或执行错误。

希望这些建议对您有所帮助！如果还有其他问题，请随时告诉我。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

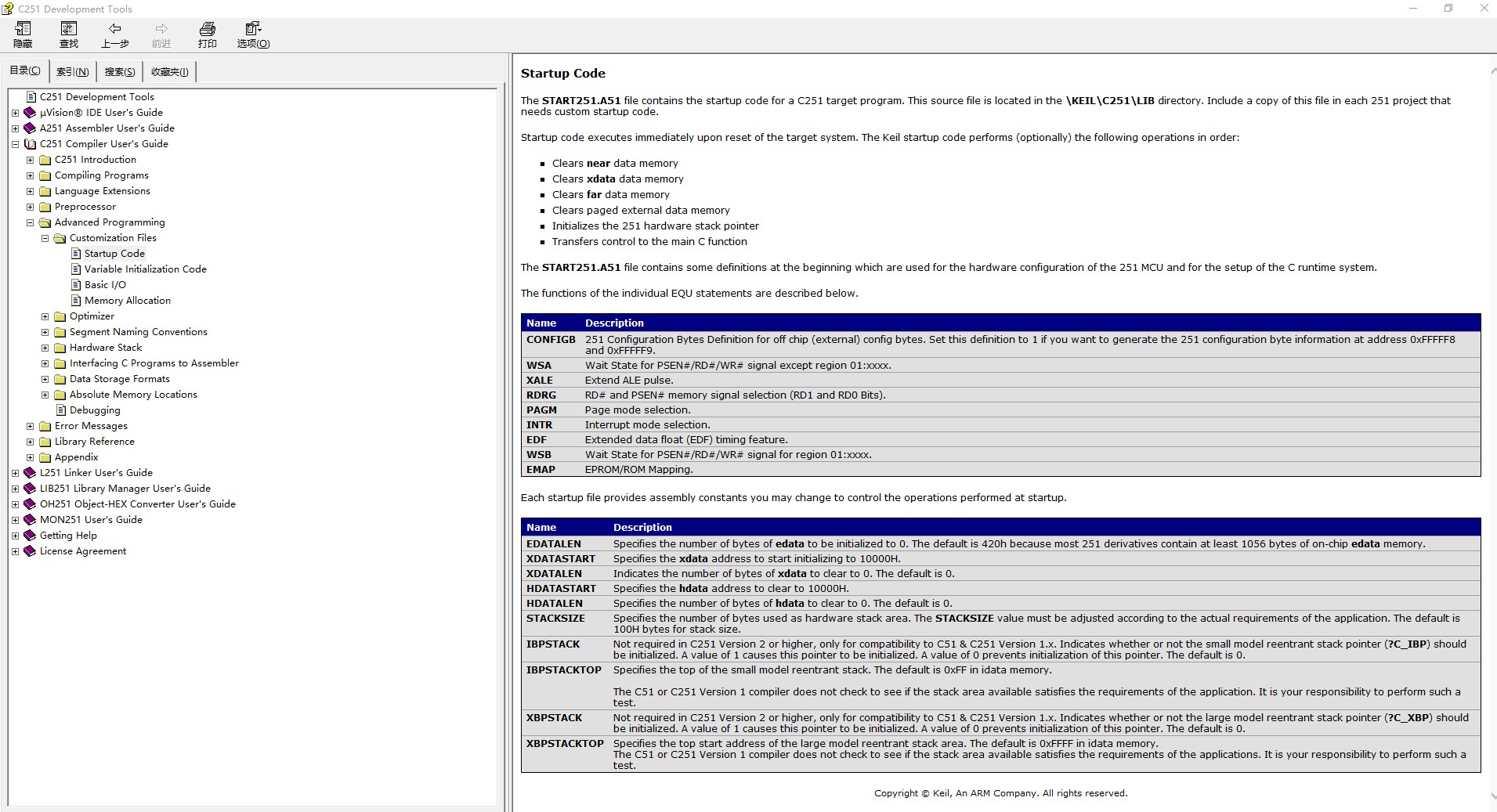

启动文件有现成的参考，但是这个Lin文件还没遇到过，找找看
先看下这个：
https://www.stcaimcu.com/forum.p ... =1&extra=#pid151176

erci***

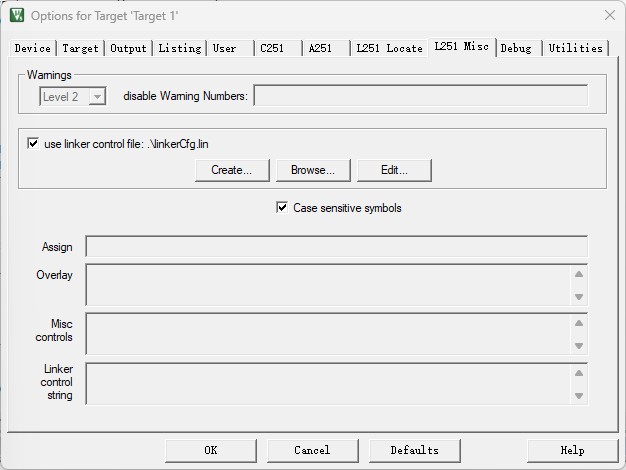

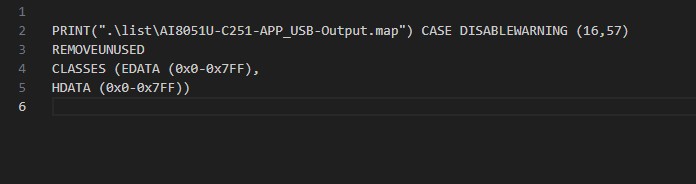

楼主这个lin文件用的arm架构语法？C251的长这样（使用create自动生成，只是对界面选项的拷贝）：

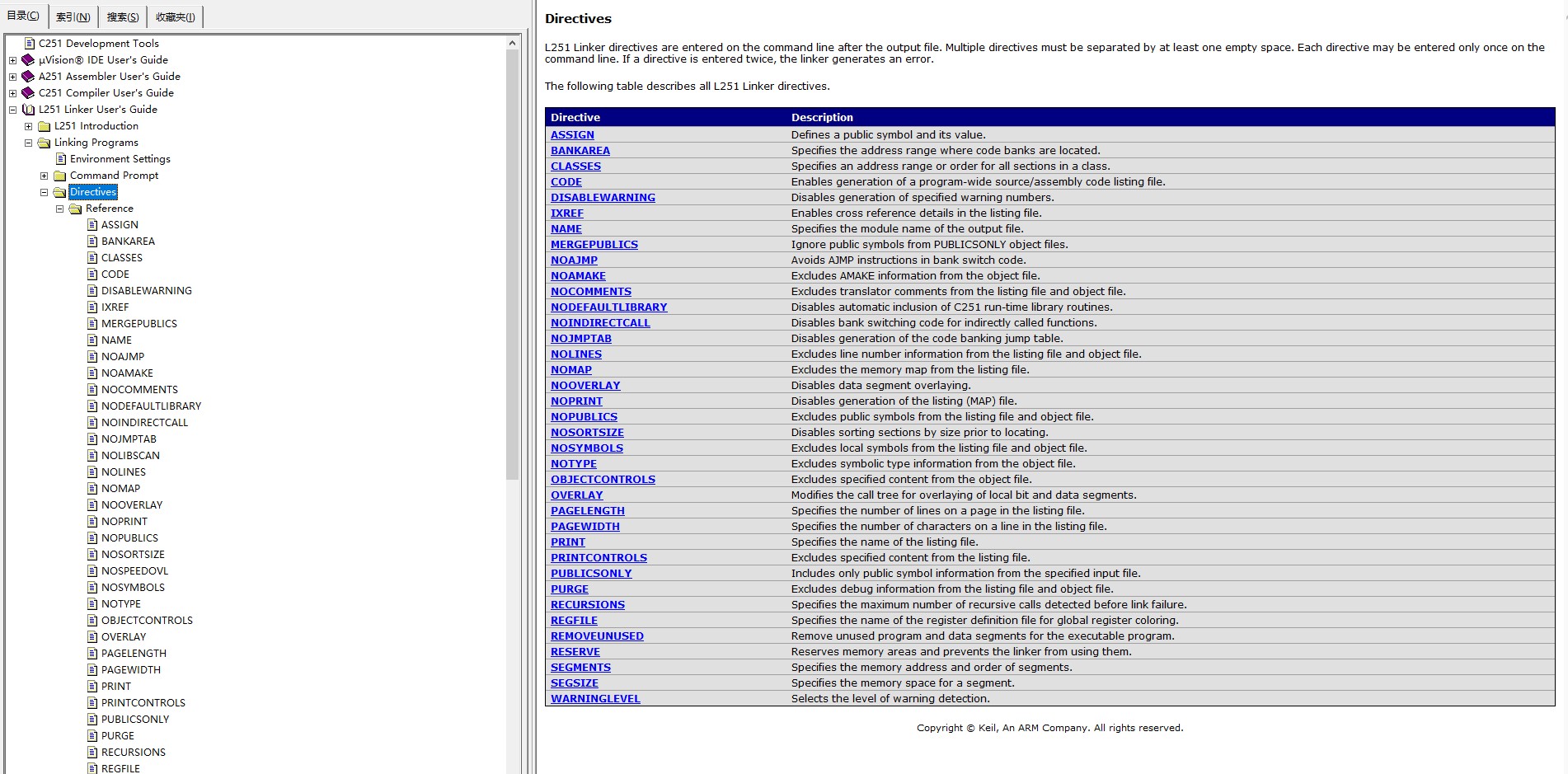

lin文件相关命令：

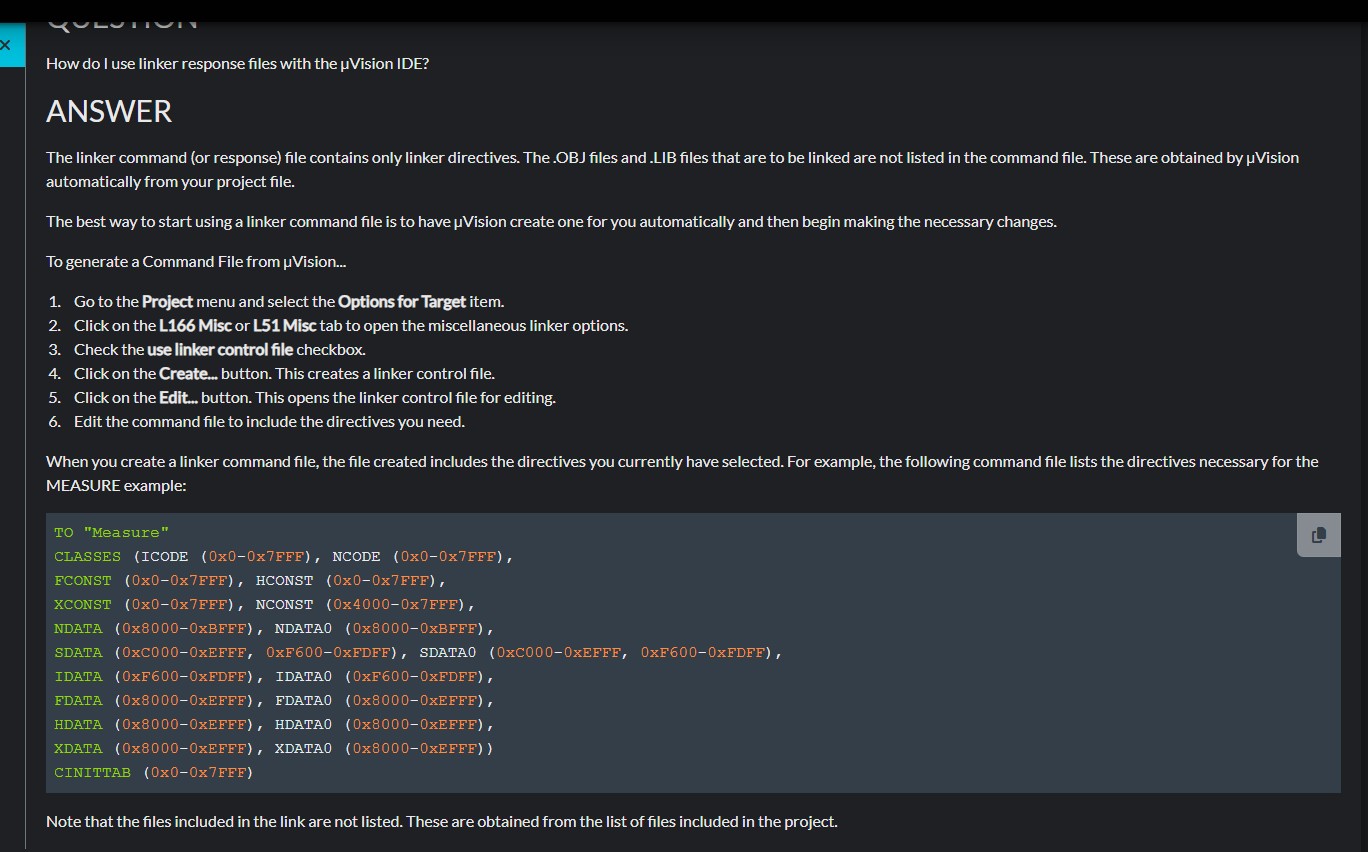

keil官方建议：

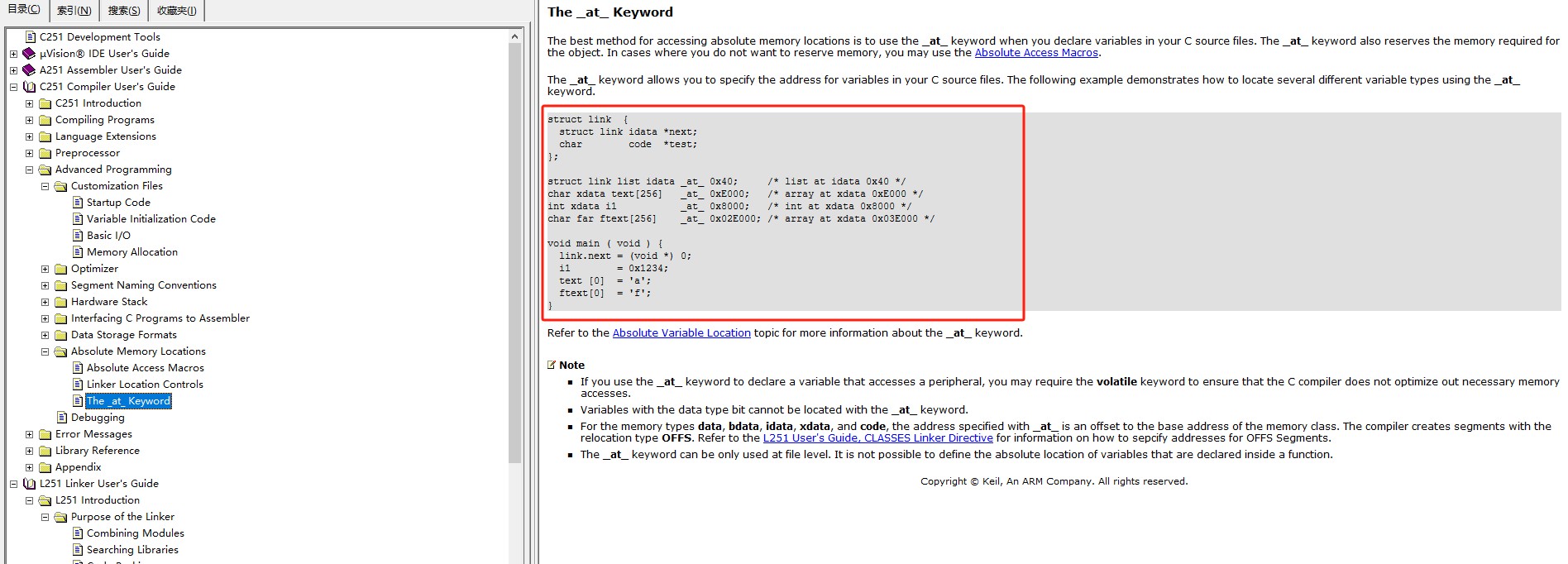

直接用_at_方便点：
