自己画的第一块51单片机的板子

mech*** · 发表于 2025-6-18 20:09:04

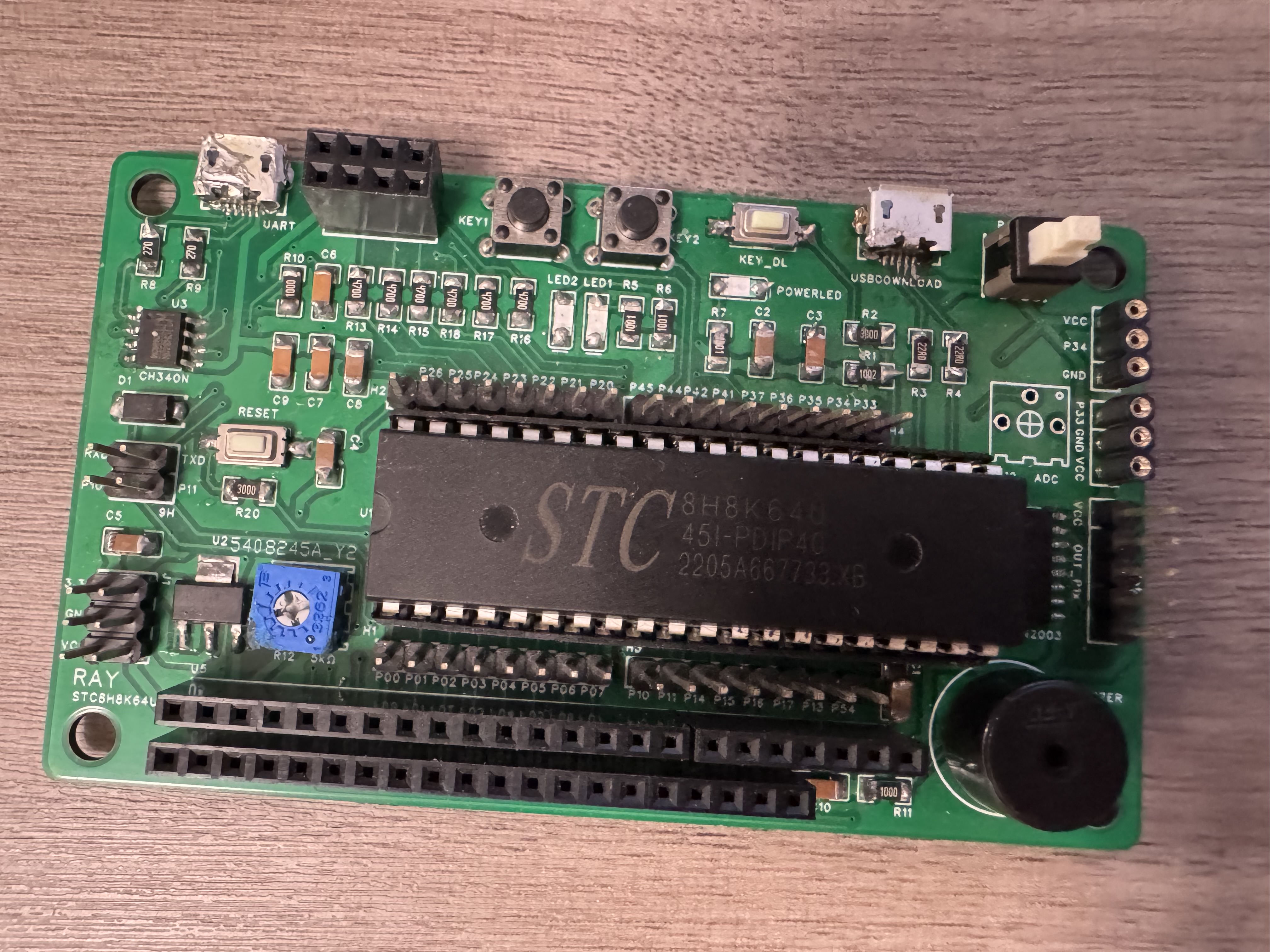

用8H8K64U画了一块板子，虽然设计很简陋，焊接做工也丑的不行，但至少能跑起来，也算是值得纪念吧

晓*** · 发表于 2025-6-18 20:30:21

谦虚了，这哪里丑啊，挺好的，只是实在没必要加一个CH340N

mech*** · 发表于 2025-6-18 20:42:27

晓*** 发表于 2025-6-18 20:30
谦虚了，这哪里丑啊，挺好的，只是实在没必要加一个CH340N

谢谢鼓励。确实是冗余设计了，还特意做了两个micro usb口

神*** · 发表于 2025-6-18 22:32:31

其实就是不认真跟着我们官方资料学习的结果


神*** · 发表于 2025-6-18 22:48:14

mech*** · 发表于 2025-6-18 23:13:11

神*** 发表于 2025-6-18 22:48

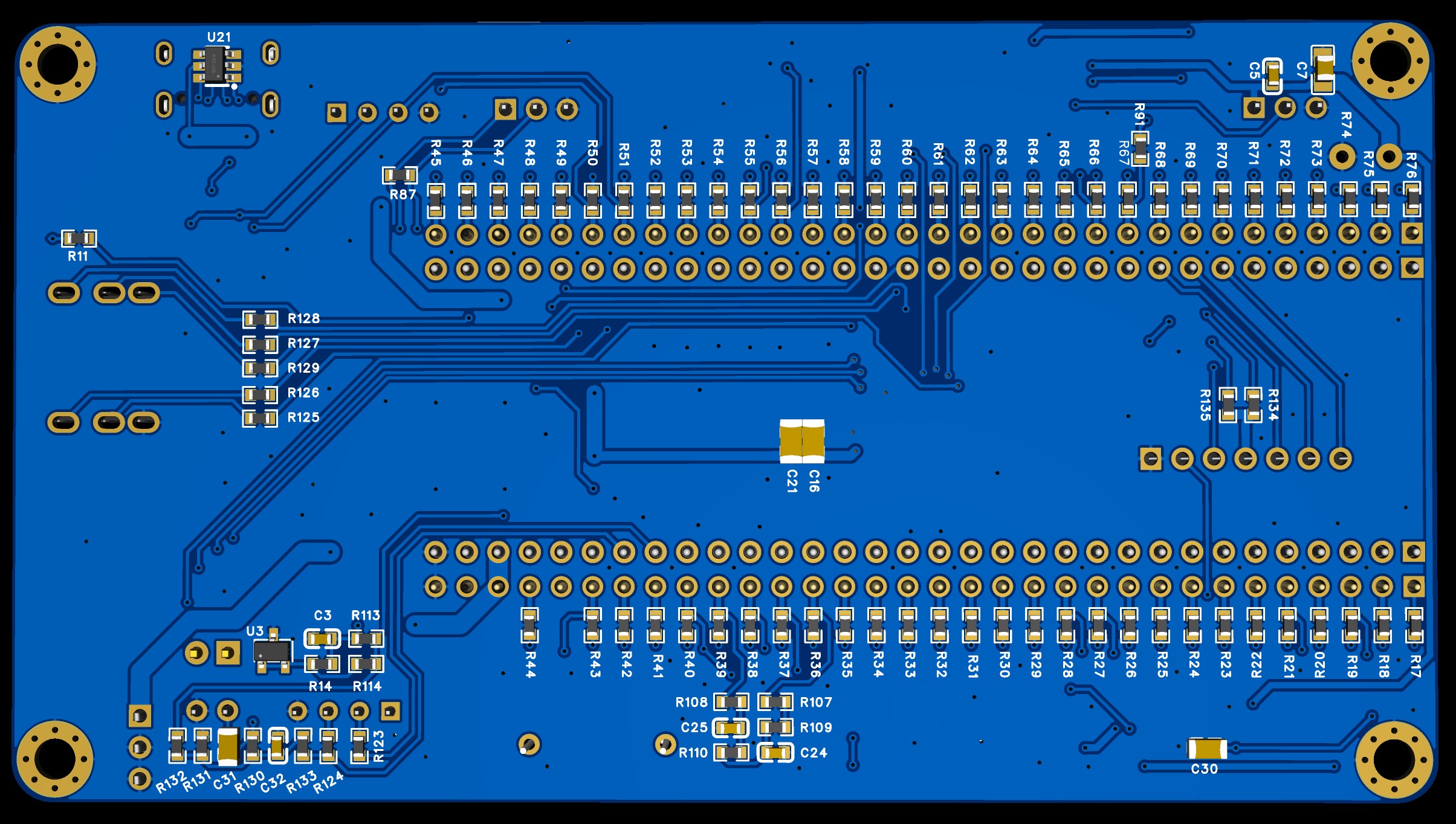

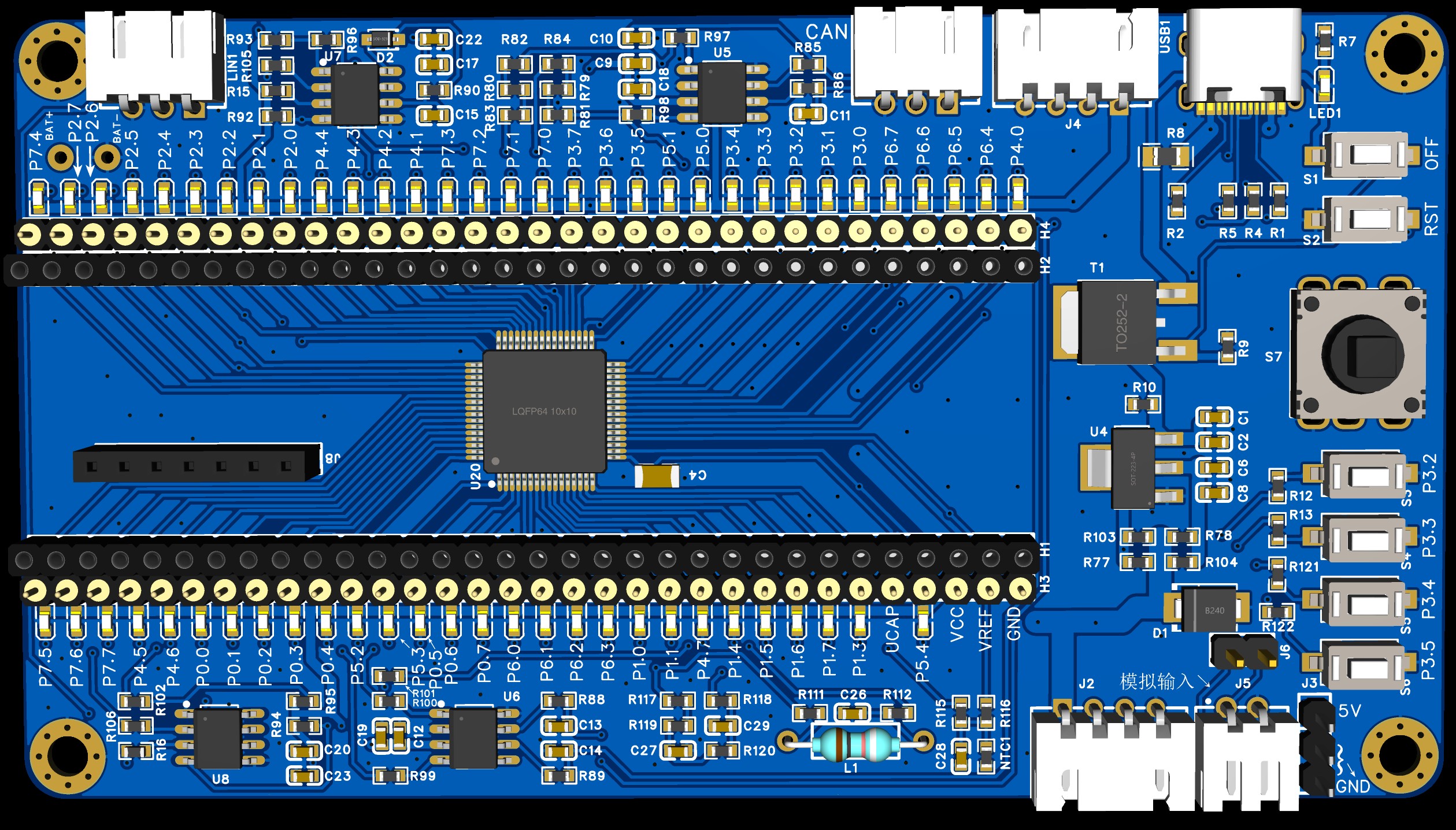

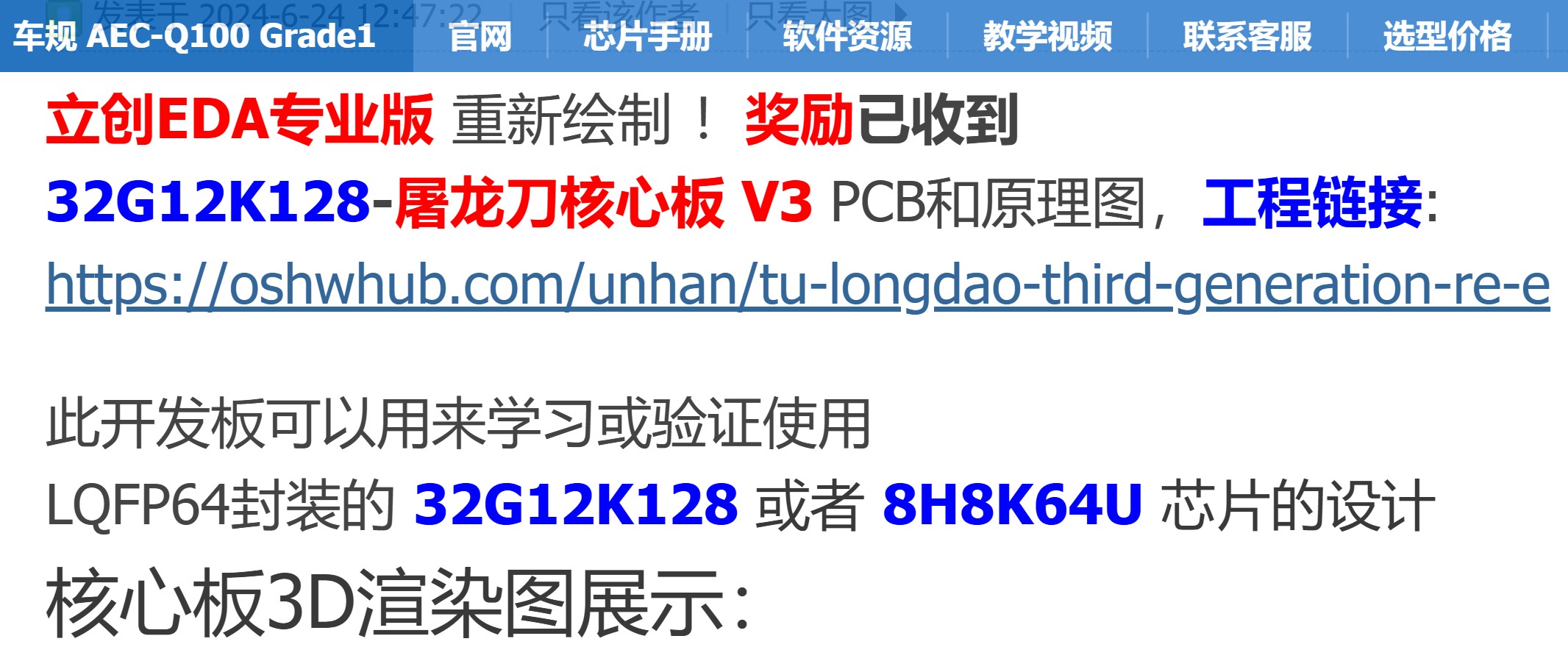

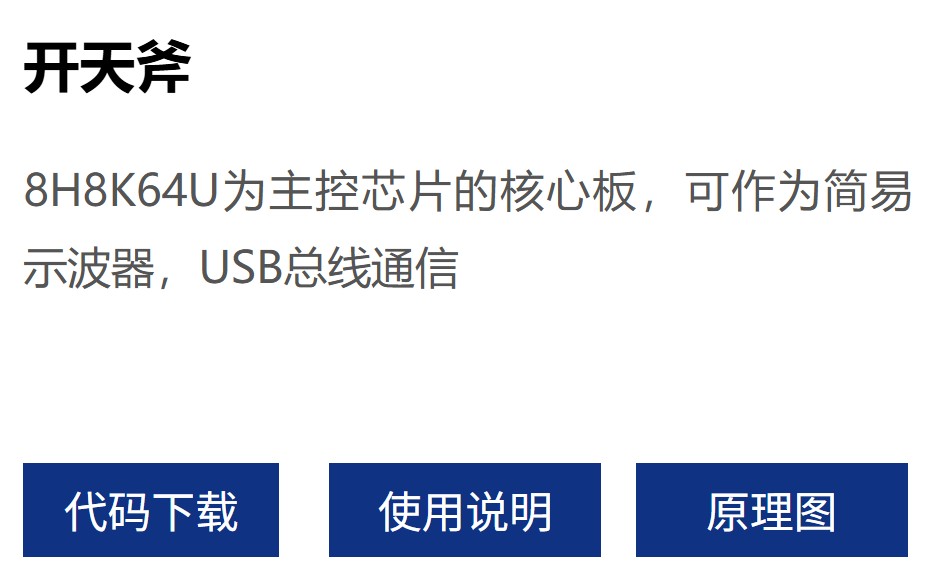

32G12K128屠龙刀v3核心板原理图+PCB立创EDA开源版 | 鼓励已发 - SCH/PCB EDA设计技术交流区国芯技术交流 ...

感谢指点，学习了

sugr*** · 发表于 2025-6-19 00:34:58

要是接口换成c口就更好了
