陈老师AI最新8051单片机原理及应用-AI8H8K64U学习记录日志

bdhe***

第八集
数据传送类指令 对PSW（程序状态字不产生影响），分为数据传送，数据交换，栈操作
传送指令——MOV，主要是内部数据存储器和特殊功能寄存器
格式：MOV <目标字节>，<源字节>
将第二操作数的字节变量传送到第一操作数中，源字节内容不变，一般不影响其他的寄存器和标志

数据交换指令
    1、字节交换指令（将累加器A中内容呢与第二操作数互换）
         XCH    A, addr8        ;(A) <--> (addr8)
         XCH    A, @Ri          ;(A) <--> ( (Ri) )

         XCH    A, Rn            ;(A) <--> (Rn)


    2、半字节交换指令（将累加器A和寄存器间接寻址的内部RAM单元低半字节交换）
         XCHD    A, @Ri        ;(A低四位字节) <--> ( (Ri)低四位字节 )
栈操作指令：
                        PUSH ACC ；保护累加器ACC内容


                        POP  PWS ； 恢复标志寄存器内容
Push 和Pop是成对出现的，不能交叉使用

bdhe***

第九集：
位操作指令：以位为处理对象，分别完成位传送，位状态控制，位逻辑操作，位条件转移等共有17条
（1）        直接用位地址（2）写成字节地址.位数，如0B8H.0（3）位寄存器的定义名称（4）对于位寻址寄存器，可以使用“P1.0”（5）伪指令事先定义的符号地址，EQU
1.        位数据传送指令 MOV C，bit 注意：其中一个操作数必须位累加器
2.        位状态控制指令 CLR bit，（清零）
3.        CPL bit，（求反）
4.        SETB bit;(置位)
ANL C，bit （逻辑与）
ORL C，bit（逻辑或）



bdhe***

第十集：
汇编语言程序设计的一般步骤
需求分析与功能定义：明确程序目标（如控制LED闪烁、读取按键等）。
算法设计与流程图绘制：用流程图描述逻辑流程（如顺序、分支、循环结构）。
寄存器与内存分配：规划CPU寄存器（如ACC、R0-R7）和片内RAM地址的使用。
指令选择与优化：根据硬件特性选择高效指令（如 MOV、ADD、CJNE）。
调试与测试：通过仿真工具（如STC-ISP）验证程序逻辑。
汇编程序的基本框架结构
ORG 0000H        ; 程序起始地址（复位入口）
LJMP MAIN        ; 跳转到主程序
ORG 0030H        ; 主程序避开中断向量区
MAIN:
   MOV SP, #5FH  ; 设置堆栈指针
   MOV P0, #0FFH ; 初始化端口（如P0口置高电平）
   ; 此处编写主循环或功能模块
LOOP:
   NOP
   SJMP LOOP     ; 无限循环维持程序运行
关键组成部分：
ORG 伪指令：定义代码存储起始地址。
初始化段：配置堆栈、I/O端口、定时器等。
主程序循环：通过 SJMP 或 JMP 维持持续执行。
子程序模块：用 CALL 和 RET 实现功能封装。
模块化编程思想
子程序设计规范：
入口参数传递（通过ACC或寄存器）。
现场保护（如 PUSH PSW 保存状态）。
子程序命名清晰（如 DELAY_MS 表示毫秒延时

国学***

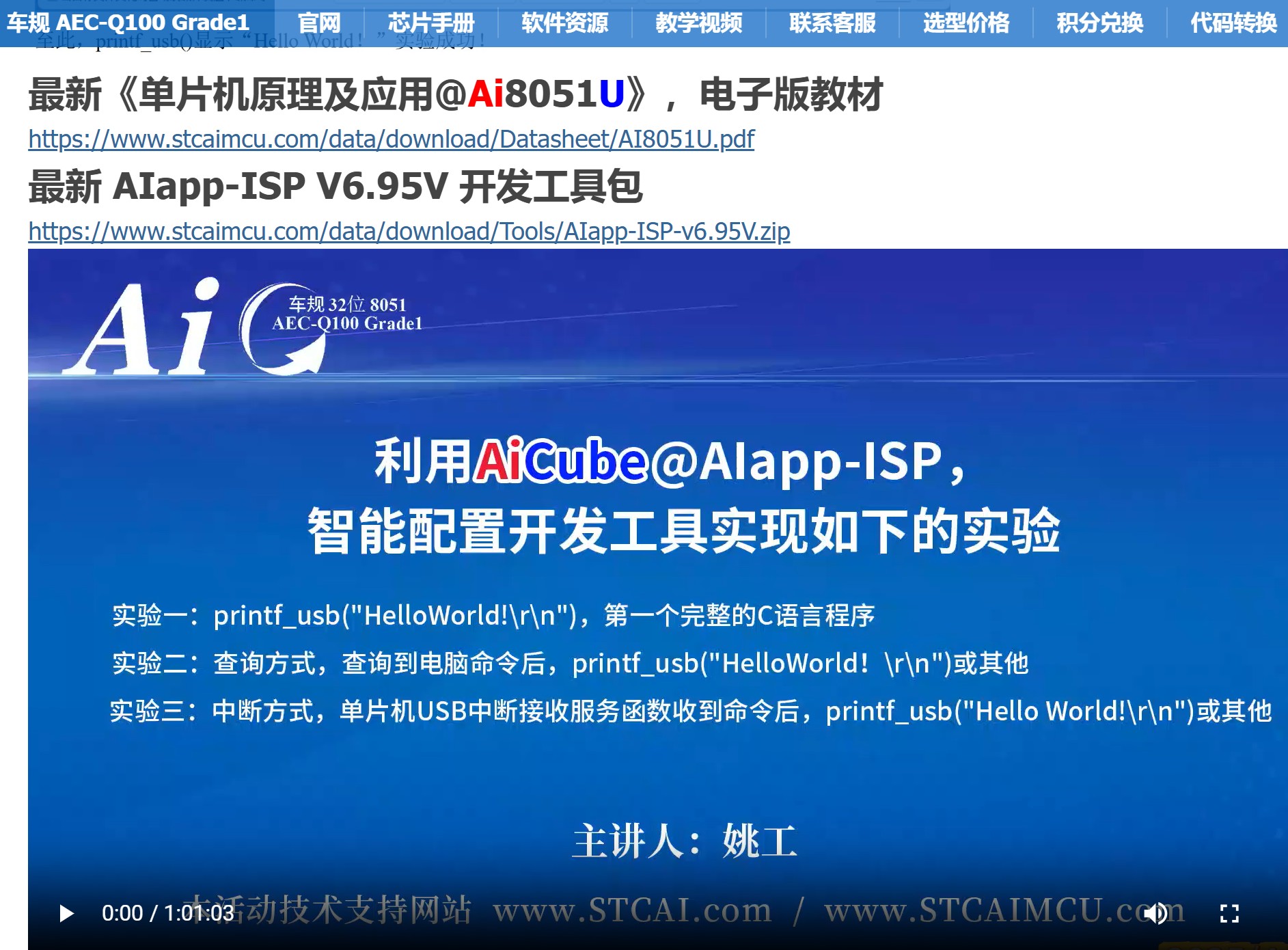

现在建议，直接从下面这3个最简单的程序开始






【新提醒】还是从 printf_usb("Hello World !\r\n") 开始，《单片机原理及应用》入门@Ai8051U - 51 发烧友，UAC，极致音频，大国工匠，艺术人生，乐林漫步 国芯技术交流网站 - AI32位8051交流社区

bdhe***

十一集：C51对ANSI C的扩展

1. Bit型变量：可用于变量类型和函数声明、函数返回值等存储在内部ram的20H~2FH单元，不能声明为指针，也不能有bit数据。
2. 可位寻址区说明：使用sbit声明可独立访问可位寻址对象的位。要求基地址对象的存储器类型位bdata，可位寻址对象的位的声明只能放在main函数外部作为全局变量使用，否则编译会出错。
3.特殊功能寄存器（SFR）
  格式：sfr sfr_name = int_constant;
字节寻址：Sfr P0=0x80 //0x80为P0口的地址
   字寻址：sfr16 DPTR = 0x82;        // 指定DPTR的地址DPL=0x82，DPH=0x83
位寻址：sbit bitname=sfr_name^bit_number;
内存区域的指定：
1.        程序存储器：code关键字将变量保存到程序存储区，
例如：unsigned char code led[10]={。。。。。。}；
2.        内部ram
Date：直接寻址区 idata：间接寻址区 bdata：可位寻址区
3.        外部数据存储器 xdata：可指定多达64kb的外部直接寻址区，

Keil c51指针：
Volatile关键字 告诉编译器变量可能随时变化，不要进行编译优化
Interrupt关键字中断函数声明
  void UART1_ISR(void) interrupt 4
    {
        /* 中断服务程序的代码 */
    }

bdhe***

十二集：讲解两段代码，并再次教授仿真步骤

bdhe***

十三集：
中断的概念：所谓中断是指计算机在执行其他程序中，出现某种异常事件或者某种请求，CPU暂时停下当前任务，转而去执行对应的服务程序。执行完后，CPU再回到被暂时中止的程序继续执行。请示CPU中断的请求源是中断源，中断响应，整个过程是中断服务，返回到被中断的位置叫中断返回。
中断优先级：每个中断有各自的一个优先级别
中断嵌套：当在执行一个中断时，有更高优先级的请求，会暂时中断本来的中断服务程序，转而执行更高优先级的。
中断的优势：提高工作效率和处理问题的灵活性。
开中断：中断允许；关中断：中断禁止
保护现场和恢复现场：通过堆栈（push pop指令控制寄存器）
堆栈：后进先出规则，即最后进入的数据最先取出。
  恢复前，中断请求标志应该撤出（有的可以自动撤出，有的需要指令撤出）

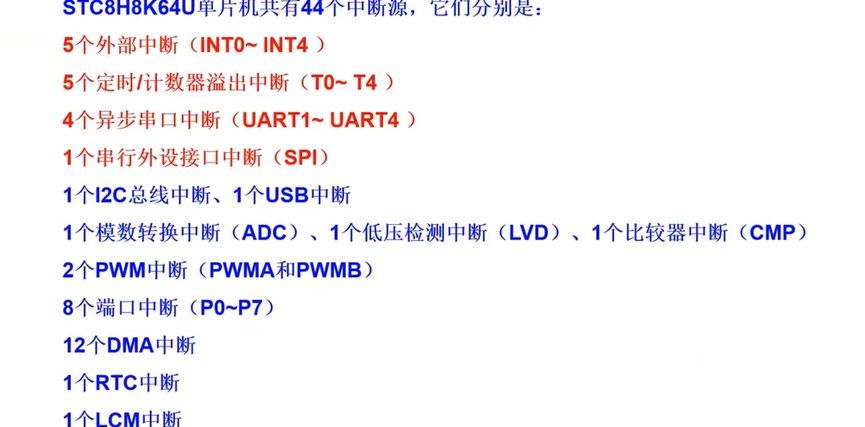

  STC8H8K64U共有44个中断源
