实验箱-STC32G144K246-LQFP100, 讨论稿，20251020 | Ai8052U

summer***

LED灯、数码管和按键可以用专用的芯片，比如天微的TM系列，可以扩展更多功能！

骨***

今天测试麦克风输入，我才发现实验箱原理图的麦克风是反的，看了本版块所有页都没人指出，这个问题不小

zhangd***

比较典型强大，

Debu***

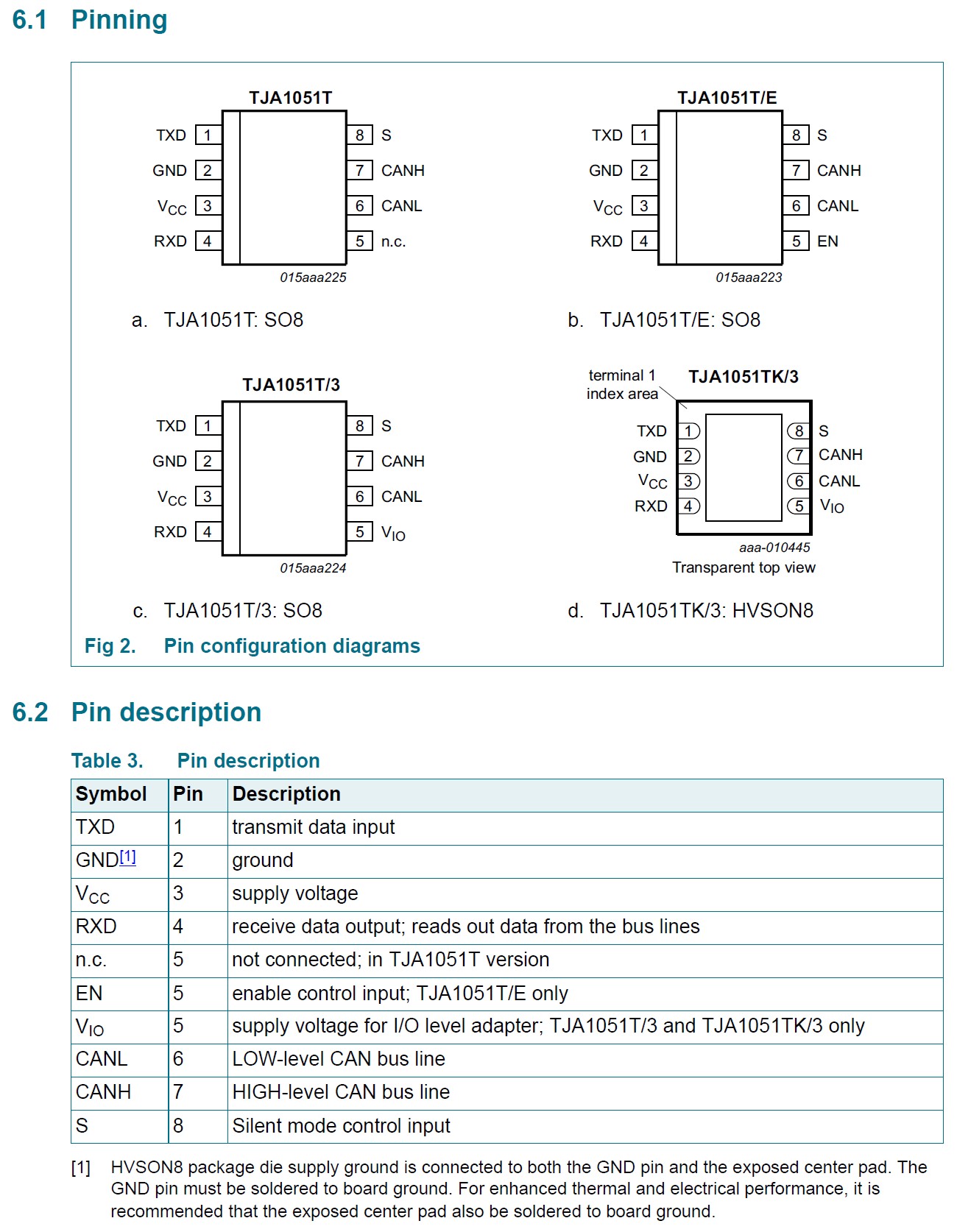

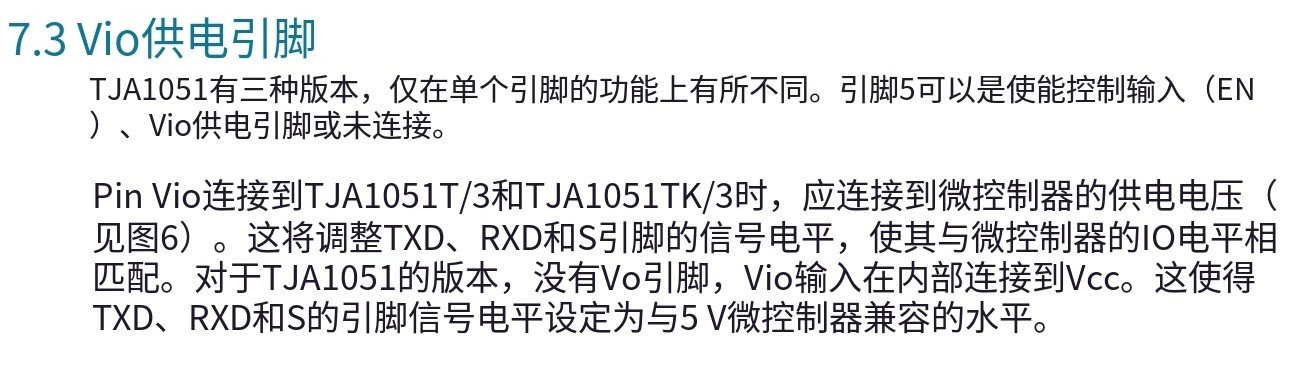

TJA1051的VIO应接VCC，这是发送器的IO供电
部分型号该脚是NC或EN，其VIO在内部接VCC
为了兼容，可通过0Ω电阻接VCC

Debu***

神*** 发表于 2025-6-13 15:56
刚爱好者问 HIFI 音频

MIPI和LVDS，PHY需要特殊的IO电压
MIPI DSI LP电平是1.2V，HS电平是差分200mV
这个1.2V可用内部的1.19V？
RGB可以直接用3.3V的IO，480*800需要750KB显存
这需要大量的RAM，内置PSRAM用于显存，能降低成本？
也有QSPI接口的PSRAM芯片可以外挂
RGB转LVDS，单6可以用DS90C365芯片，单8可以用DS90C385芯片
单6需要4个LVDS发送器，单8需要5个LVDS发送器

fslt***

TFT接口选择，IM0~IM2，用拨码开关是不是好一点🤔

骨***

fslt*** 发表于 2025-12-3 13:22
TFT接口选择，IM0~IM2，用拨码开关是不是好一点🤔

要用2个三开，不然要加电阻，但是功耗增加了

STC***

太好了，赶快整一个

说一***

erci*** 发表于 2025-6-10 17:23
CAN和LIN电源问题：
CAN 接MCU VCC错误，3.3V带不动

STC32G144K246 实验箱在哪买？

说一***

神*** 发表于 2025-6-10 19:01
是，有点疑问

STC32G144K246实验箱 在哪买？
