调试WS2812，灯珠闪亮，太难过了！

BeHa***

问题描述：

用3.2MHz的HSSPI控制WS2818.
从1*8颗WS2818灯珠开始，到4*4，再到8*8灯珠调试，总是遇到第一轮循环时，第一颗灯珠亮绿色，亮度还很高，十分刺眼。
再不想办法解决的话，我的眼啊......
然而，让程序至少循环2次，从第二次开始，就不会出现第一颗灯珠刺眼的情况。
试了，8051U的例程80，也有这个现象。

已尝试下列解决办法：
一、
先把所有的灯珠关掉（具体来讲，把用作WS2812显示数据开辟的XDATA段字节，全赋为0x88），然后延迟10ms；接着再发送想要显示的其他数据。
没有用！即便是再发送关闭所有WS2812代码的时候，只要开始控制WS2812，第一颗灯珠总是会闪绿色，几天下来眼睛疼！

感谢先:-)

erci***

MCU和灯带怎么连接的，建议上传原理图看看，这个例程倒是测过的。

例程包\80-SPI-DMA发送-驱动WS2812彩灯 是点12个灯噢，修改数量后按25600000UL 频率下载：

BeHa***

erci*** 发表于 2025-6-9 21:35
MCU和灯带怎么连接的，建议上传原理图看看，这个例程倒是测过的。

例程包\80-SPI-DMA发送-驱动WS2812彩灯 ...

试了例程80，用了第一组SPI（已设置SPI_Config(0,0)）
下面是，重新下载时，第一颗灯珠，闪绿色的视频：

erci***

BeHa*** 发表于 2025-6-9 21:48
试了例程80，用了第一组SPI（已设置SPI_Config(0,0)）
下面是，重新下载时，第一颗灯珠，闪绿色的视频：
...

不修改例程直接25.6MHz下载是什么效果？

21cns***

用逻辑分析仪抓一下第一颗2812输入、输出的时序就很容易发现问题所在了。初步猜测是你输出的时序问题。

BeHa***

erci*** 发表于 2025-6-9 21:53
不修改例程直接25.6MHz下载是什么效果？

你好，如果使用25.6MHz的频率，这个8*8的WS2812点阵板会卡住，停在下载前的显示状态。

BeHa***

21cns*** 发表于 2025-6-9 21:57
用逻辑分析仪抓一下第一颗2812输入、输出的时序就很容易发现问题所在了。初步猜测是你输出的时序问题。 ...

好主意。明天有时间试下 :-)

erci***

BeHa*** 发表于 2025-6-9 21:57
你好，如果使用25.6MHz的频率，这个8*8的WS2812点阵板会卡住，停在下载前的显示状态。 ...

是不是提示下载失败了，这个频率要用串口下载器调节下载才能成功。
另外和上次一样可以换线试下。长了短了貌似都有影响
还可以把线，绕成双绞线试下有一定抗干扰作用~

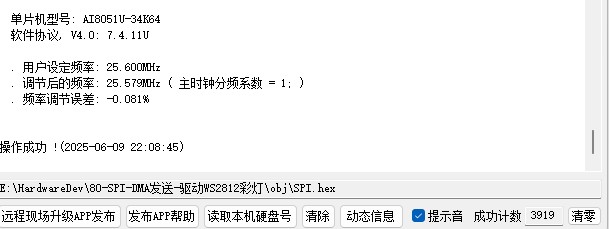

BeHa***

erci*** 发表于 2025-6-9 22:05
是不是提示下载失败了，这个频率要用串口下载器调节下载才能成功。
另外和上次一样可以换线试下。长了短 ...

没有下载失败，用的是8H2K08U  mcu作为下载器。
线材方面，用的是专门手工制作的，规格为22AWG的5cm长硅胶软线。

cn***

这个SPI驱动2812感觉有点鸡肋，CPU解放了似乎又没完全解放，还多占内存。
还是手动码代码模拟IO驱动等AI8052的单总线硬件接口吧。
