AI8H2K12U在连8H1K08时的问题

猫*** · 发表于 2025-6-5 17:12:52

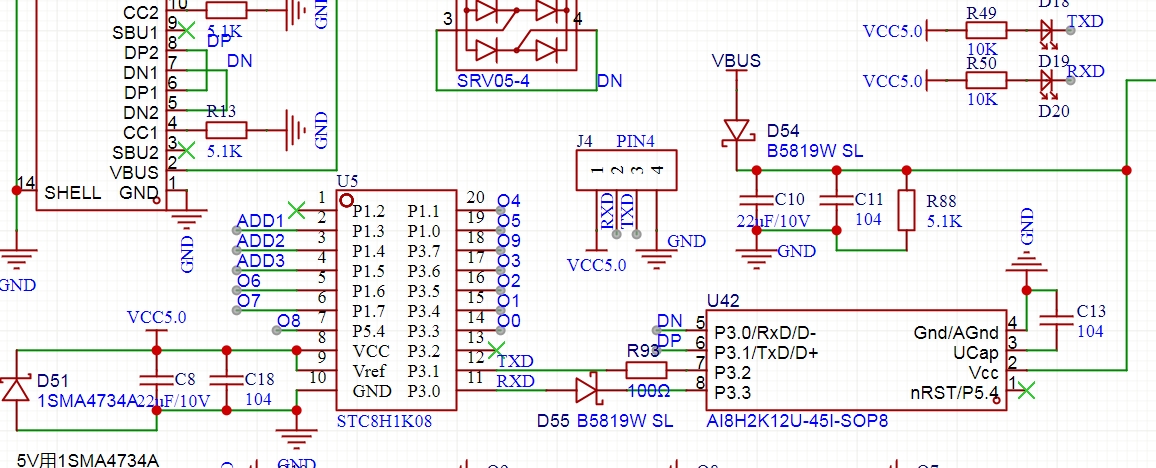

电路图如上，如果先插上USB线，即VBUS先得电，再给板子供电，即VCC5.0后得电，
这种情况下，就会无法识别串口，它会自动进入8H2K12U的USB程序下载功能

神*** · 发表于 2025-6-11 20:40:38

神*** · 发表于 2025-6-11 20:43:34

猫*** · 发表于 2025-6-5 17:13:56

有没有啥办法让它无论VCC5.0有没有电，都可以识别成串口

猫*** · 发表于 2025-6-5 17:20:53

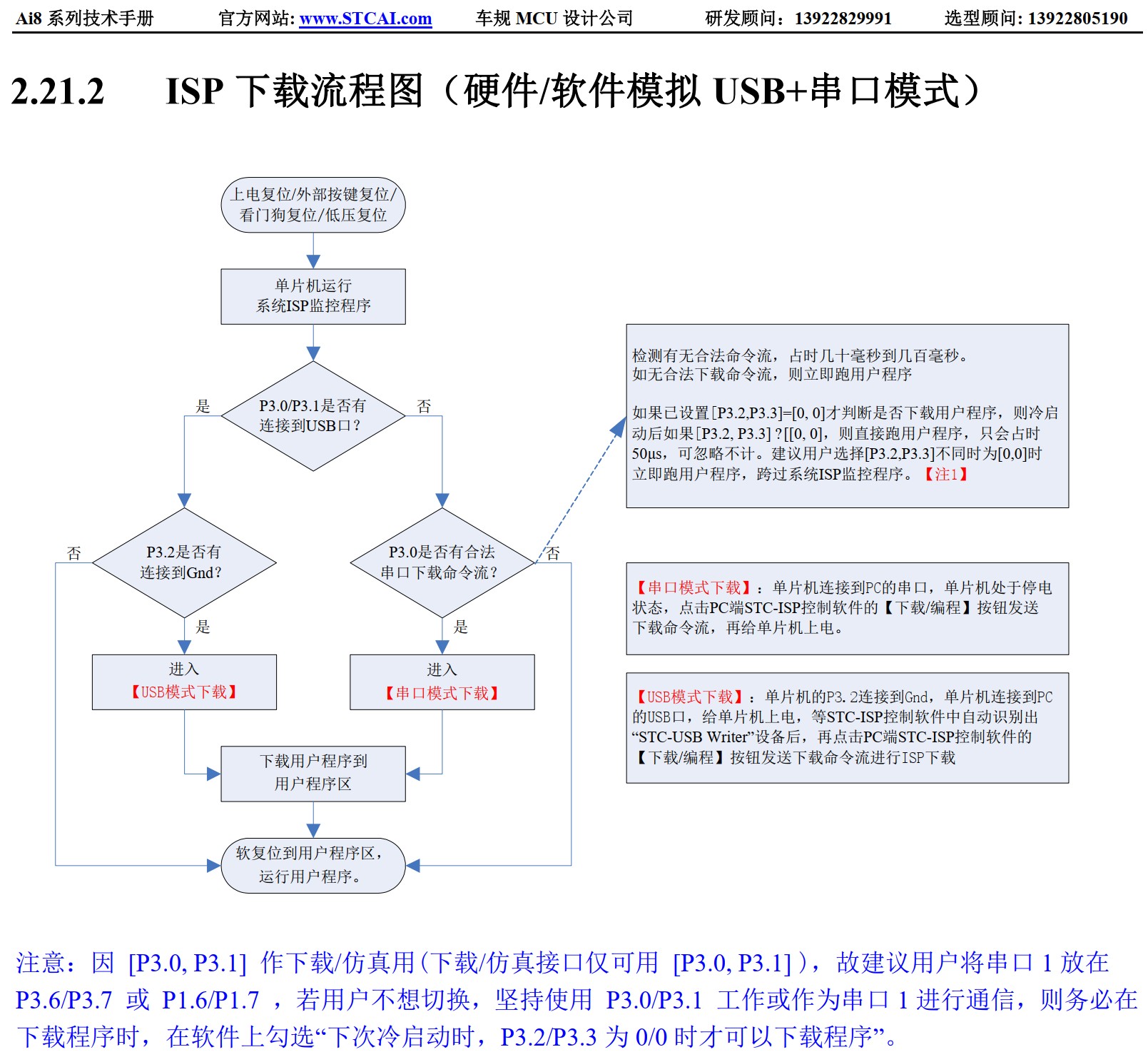

感觉像是触发了这个功能，

猫*** · 发表于 2025-6-5 17:22:01

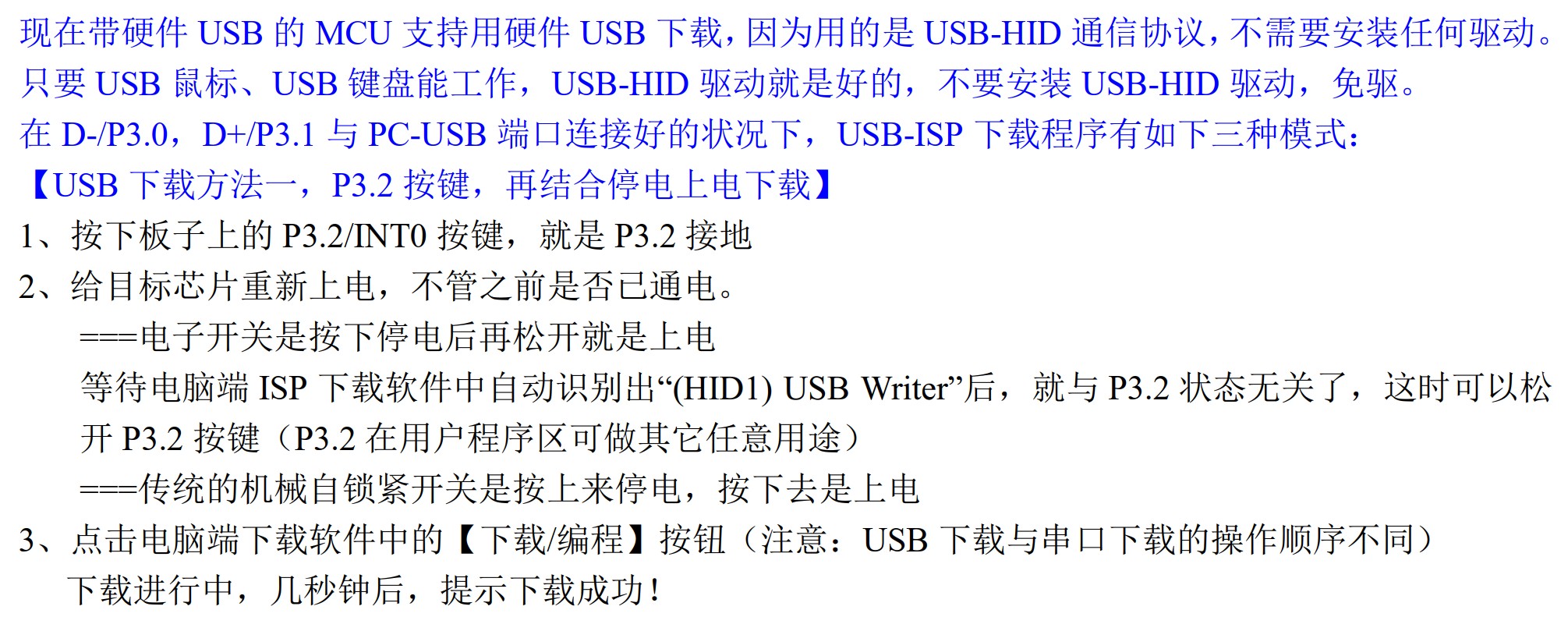

这个功能

32G12*** · 发表于 2025-6-5 17:33:07

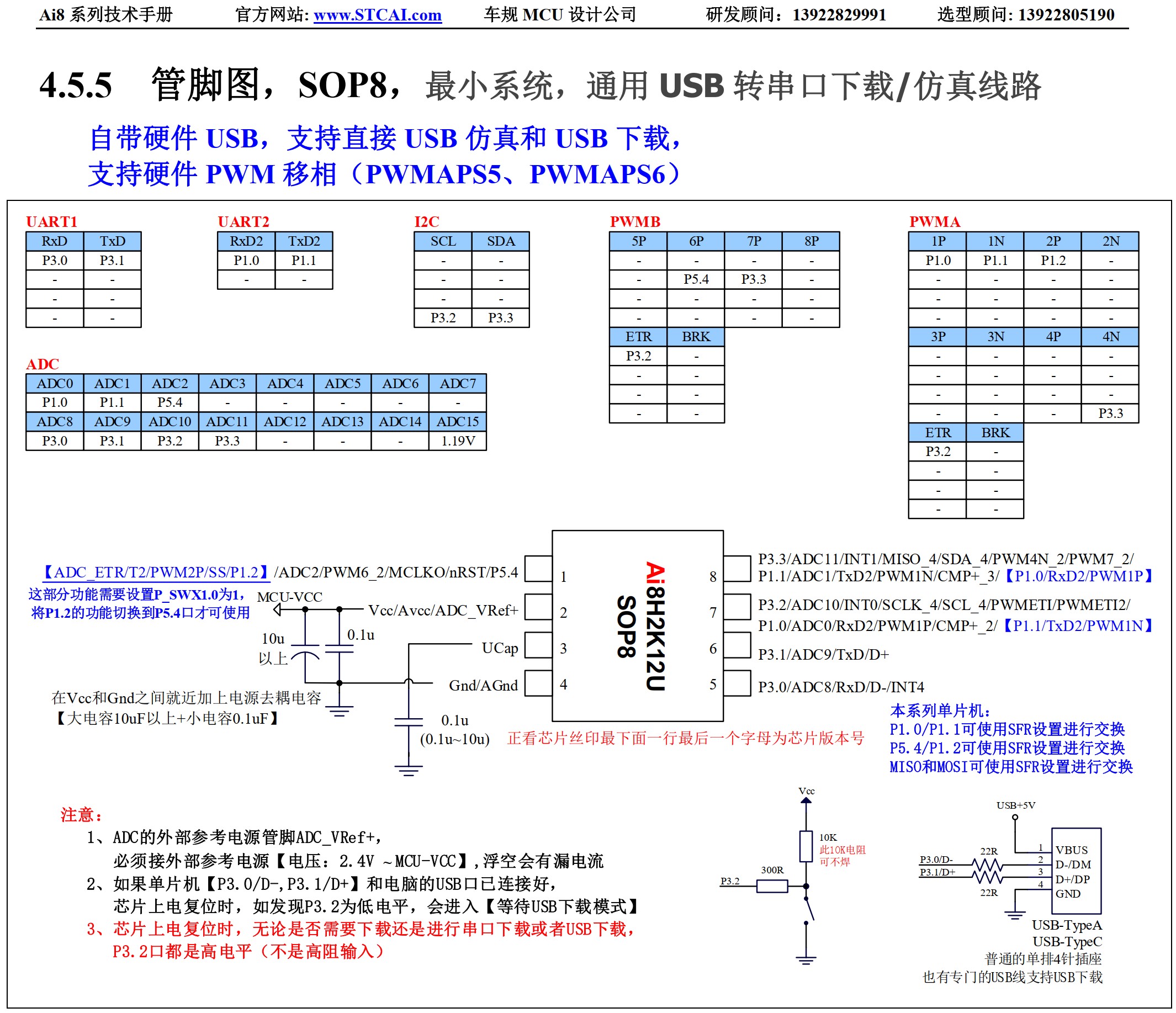

P3.0 P3.1 P3.2 不要同时拉低。

猫*** · 发表于 2025-6-6 11:33:31

有什么办法能控制，让3.2不被拉低，因为3.2接的是另一个单片机的Tx脚，还没办法串二极管

猫*** · 发表于 2025-6-7 08:35:49

3.0和3.1接的是USB的D+和D-，应该也不好加上拉吧

猫*** · 发表于 2025-6-11 17:27:49

如果3.0和3.1不能加上拉，3.2接的又是外部板子的Tx，外部板子没供电的话，也没办法拉起来。那么此时插上USB，8H2K12U就会进入自己的ISP下载模式，没办法当USB转串口用了

erci*** · 发表于 2025-6-11 19:43:33

猫*** 发表于 2025-6-11 17:27
如果3.0和3.1不能加上拉，3.2接的又是外部板子的Tx，外部板子没供电的话，也没办法拉起来。那么此时插上USB ...

P32上飞个上拉电阻试下
