ADC第15通道测量外部电压值不正确

STC*** · 发表于 2025-6-5 15:40:58

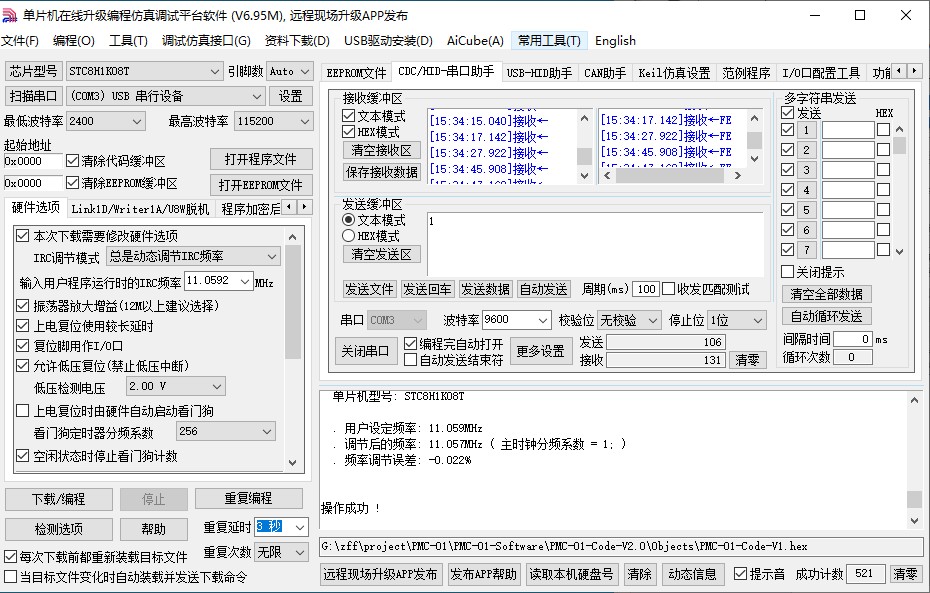

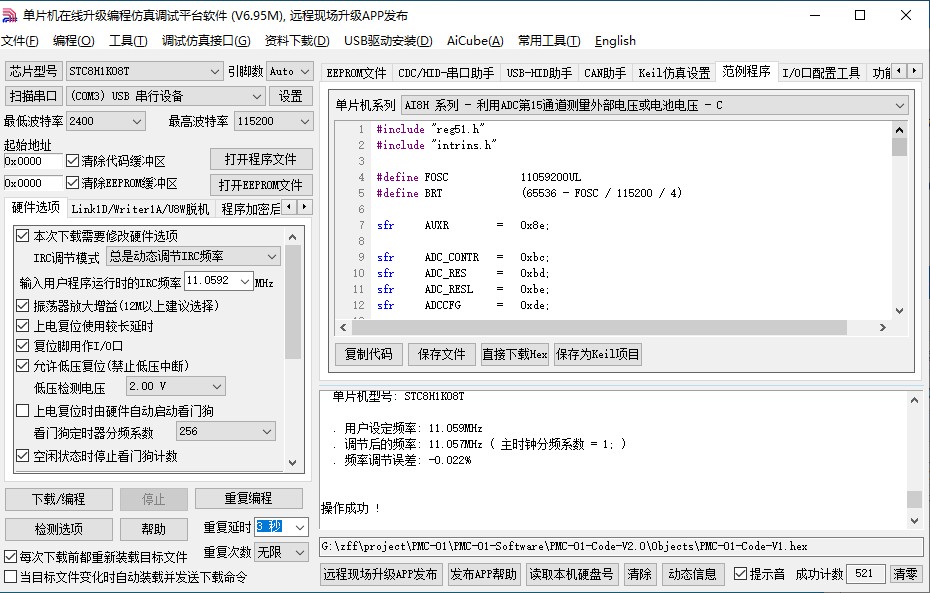

如图，我实际用的事STC8H1K08T单片机，范例程序里面没有这个单片机，我就选了AI8H系列。现在用范例程序直接下载到单片机，发现读出来的值为FE

STC*** · 发表于 2025-6-5 15:42:14

读出来的值为FE，我VREF与VCC短接，应该是5V。

32位80*** · 发表于 2025-6-5 15:55:28

利用ADC15通道在内部固定接的1.19V辅助固定信号源，反推其他通道的输入电压或VCC
https://www.stcaimcu.com/thread-3763-1-1.html

STC*** · 发表于 2025-6-5 15:58:47

32位80*** 发表于 2025-6-5 15:55
利用ADC15通道在内部固定接的1.19V辅助固定信号源，反推其他通道的输入电压或VCC
https://www.stcaimcu.com ...

我就是这样做的呀

_奶*** · 发表于 2025-6-5 15:59:03

勾上在程序区的结束处添加重要测试参数，再烧一遍程序试一试

_奶*** · 发表于 2025-6-5 16:01:51

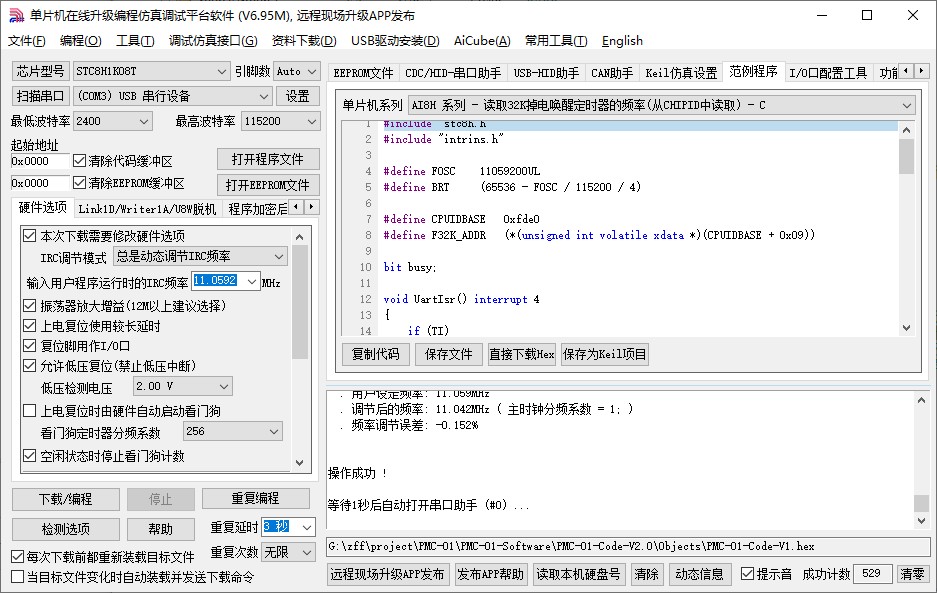

可以看看手册有CHIPID的单片机最好还是从这个寄存器里面读，，

STC*** · 发表于 2025-6-5 16:22:51

_奶*** 发表于 2025-6-5 15:59
勾上在程序区的结束处添加重要测试参数，再烧一遍程序试一试

勾选了，还是不可以

STC*** · 发表于 2025-6-5 16:25:28

这个案例程序波特率选115200没毛病吧。。

STC*** · 发表于 2025-6-5 16:26:51

_奶*** 发表于 2025-6-5 15:59
勾上在程序区的结束处添加重要测试参数，再烧一遍程序试一试

我应该是串口的波特率不对

_奶*** · 发表于 2025-6-5 16:32:22

STC*** 发表于 2025-6-5 16:26
我应该是串口的波特率不对

是 ISP软件上的例程是115200 ，，，我看你测试的时候选择的9600，，这个改了再试一试
