大佬们的视频里面都提到adc采样速度越慢越精准.最慢是多少

vb2***

大佬们的视频里面都提到adc采样速度越慢越精准.最慢是多少

我的采样不需要速度,哪怕1秒采样一次都行.

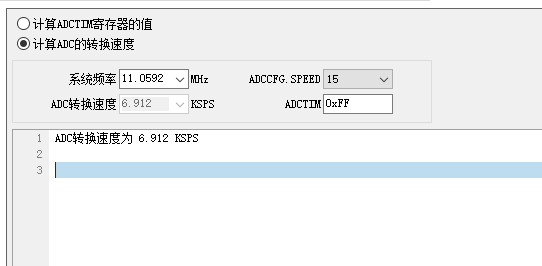

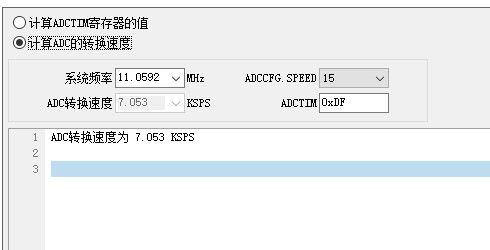

我在ISP软件上面设置的最慢的都是7ksps
这已经是最慢了吗?
我在主循环里面是采样一次.
不想让adc太快了怕拖慢cpu,还可以更慢吗?  不改变主频的情况下

国芯人***

根据ADC的特性，其采样速度主要由ADC的带宽决定，通常ADC的带宽是固定的，无法无限提高采样速度。例如，大多数ADC型号的带宽为200kHz，这意味着采样速度约为200千赫兹。如果用户设置的软件软件是最慢的，那么7千赫兹可能已经是ADC的最低限制了。如果用户希望进一步降低ADC的采样速度，可以通过调整软件设置，例如使用更慢的采样器配置，但ADC的带宽无法进一步降低。此外，如果用户希望在保持主频的情况下让ADC更慢，那么这在理论上是不可行的，因为ADC的带宽是固定的。

[本文内容由国芯人工智能辅助生成，仅供参考]

vb2***

国芯人*** 发表于 2025-6-4 20:18
根据ADC的特性，其采样速度主要由ADC的带宽决定，通常ADC的带宽是固定的，无法无限提高采样速度。例如，大 ...

谢谢,这次回答挺满意的
应该是受带宽影响了

Debu***

触发一下转换一次
快慢指的是单次转换的时序
最慢就是ADC时序都设置最长时间
只要ADC时序都设置最长时间，并且都是完成上一次转换再触发，那么不受触发频率影响，与触发频率无关
要精度可以多次转换取平均值，可以用DMA也可以不用DMA

晓***

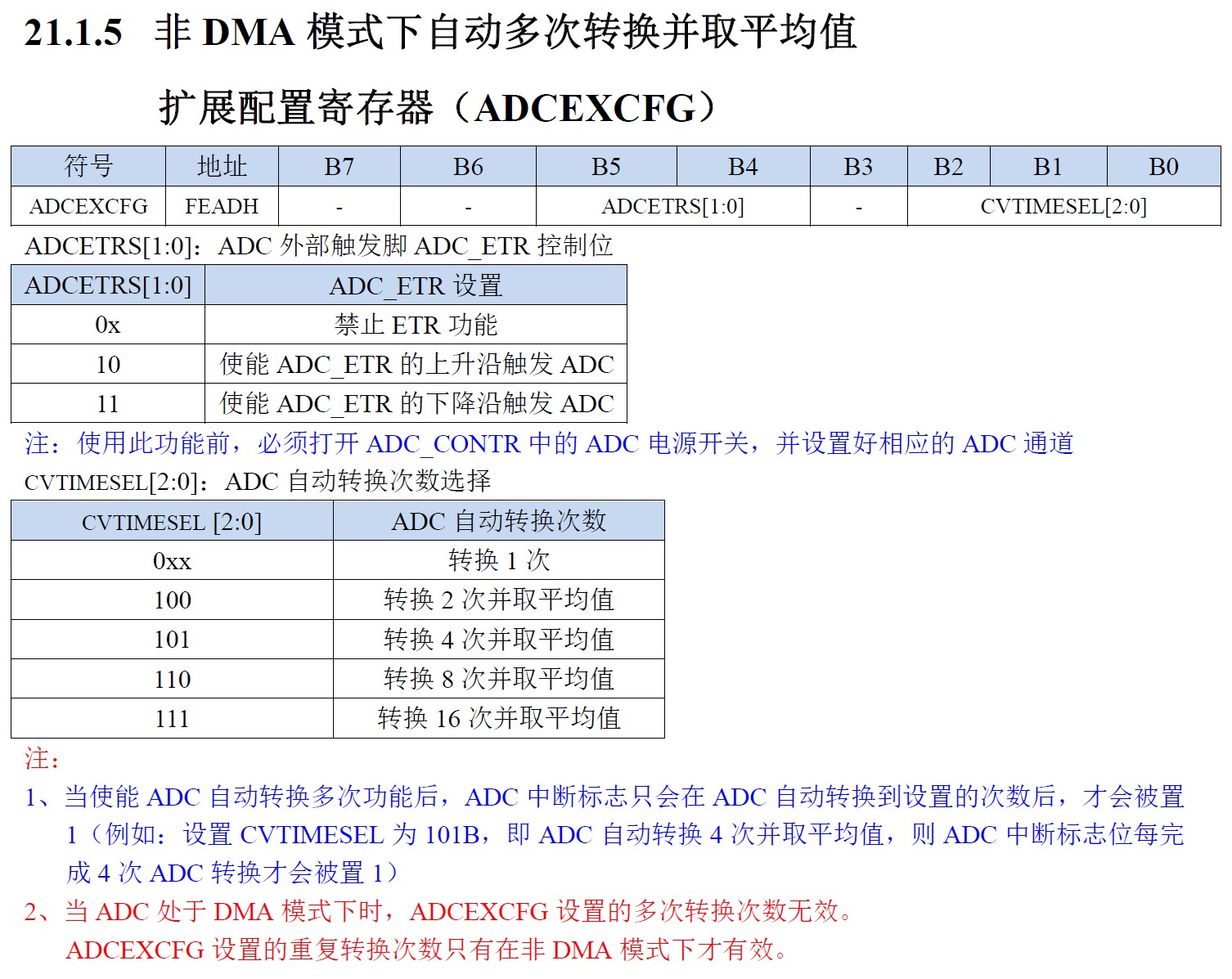

要精度可以这样操作，开启16点均值采样，数据12位右对齐，然后软件做16点求和，结果可以当16位数据用，也可以只取高12位相当于256点均值滤波，一般来说已经压榨到ADC的极限精度了，
对于噪声特别大的信号，还可以通过软件进一步增加过采样点数，具体需要实际调试。

梁***

“大佬们的视频里面都提到adc采样速度越慢越精准”，这说法不全面，不是绝对的。

ADC里面有模拟比较器，模拟器件都有带宽，其带宽限制了速度，ADC的速度过快，确实会影响精度。
但是当速度低于比较器的带宽，则再降低速度也不会影响精度。
对于STC的8系列、32系列、8051u系列，当MCU工作于5V，ADC时钟为5MHz以下就能保证精度。
除非确实需要很快（比如简易示波器的采样），否则我大部分的应用ADC时钟都是3MHz。

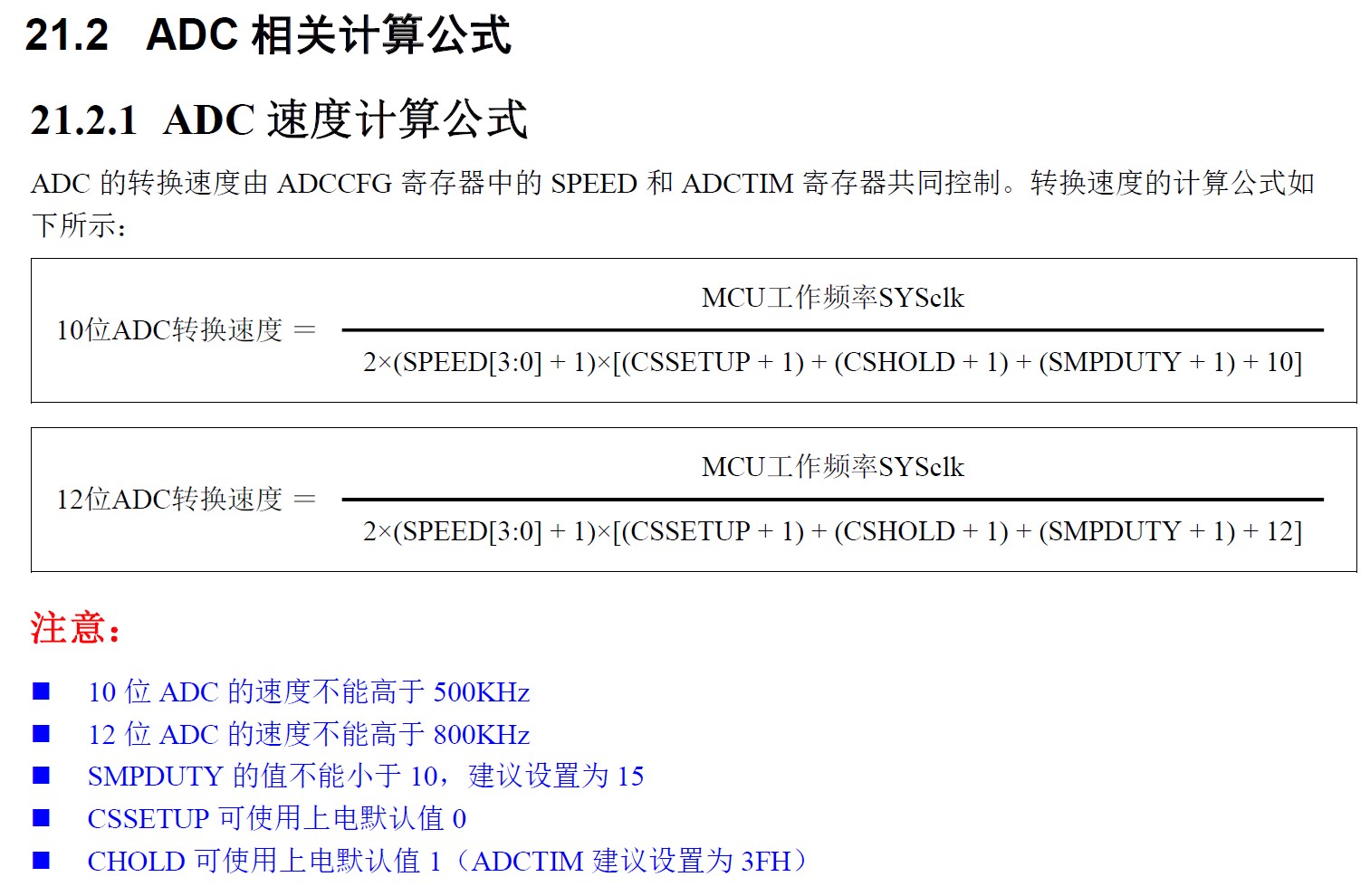

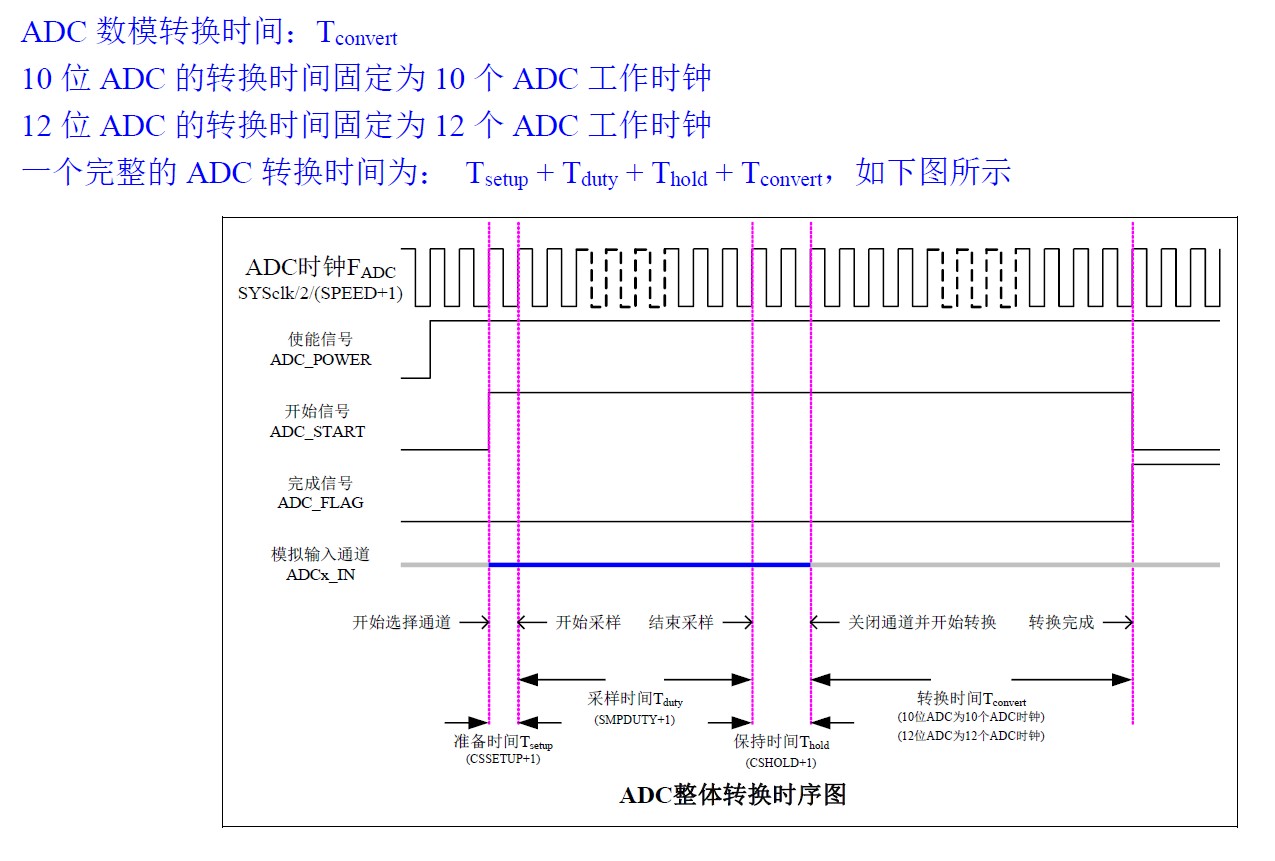

ADC转换的时间由下面的项组成：

//==================== 常规设置  =============================================
#define FOSC       24000000UL   /* 定义主时钟 */
#define ADC_SPEED  3            /* 0~15, ADC时钟 = SYSclk/2/(n+1) */

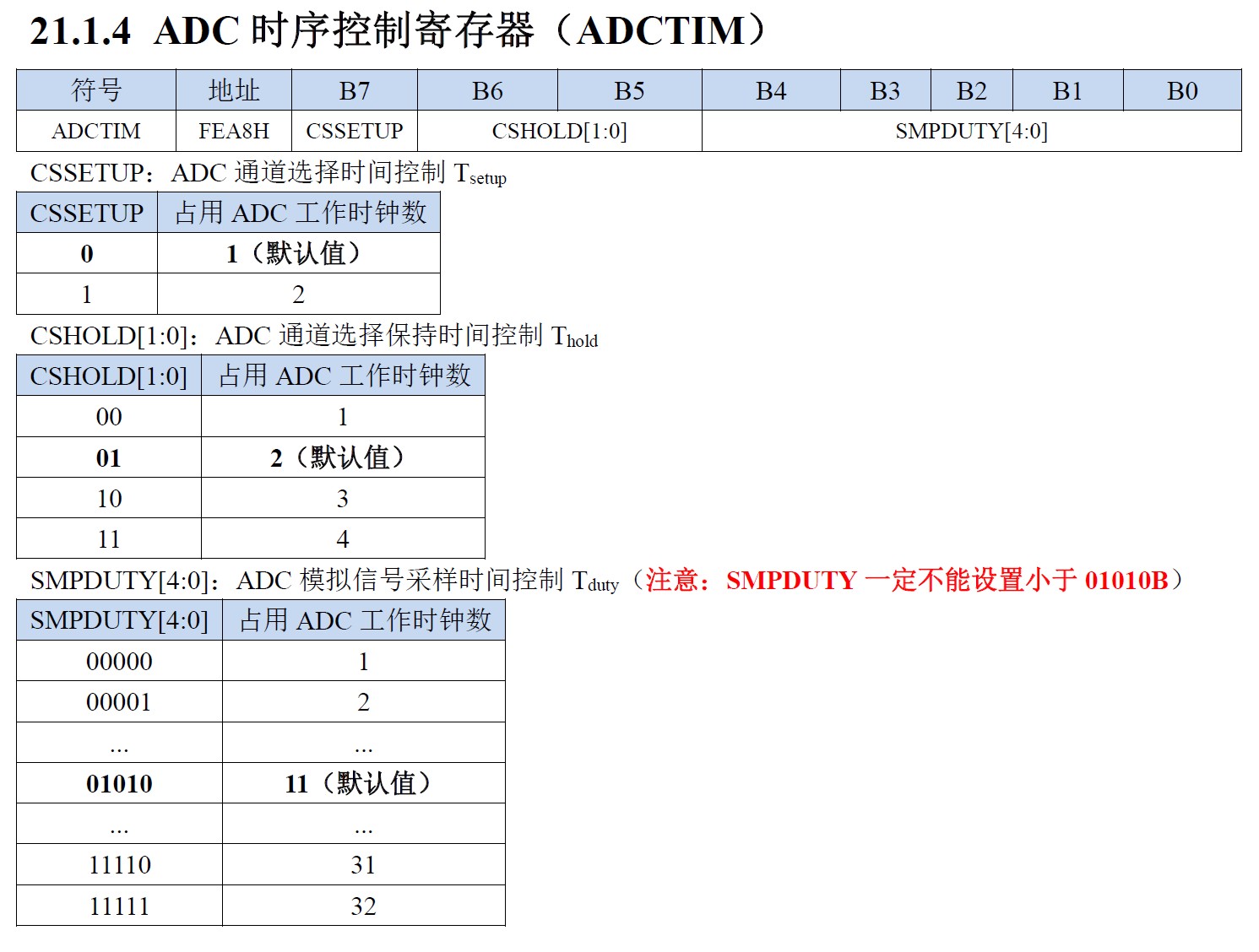

#define CSSETUP    (1<<7)       /* 0~1,  ADC通道选择时间      0: 1个ADC时钟, 1: 2个ADC时钟,  默认0(默认1个ADC时钟) */
#define CSHOLD     (1<<5)       /* 0~3,  ADC通道选择保持时间  (n+1)个ADC时钟, 默认1(默认2个ADC时钟) */
#define SMPDUTY    20           /* 10~31, ADC模拟信号采样时间  (n+1)个ADC时钟, 默认10(默认11个ADC时钟) */
                                /* ADC转换时间: 10位ADC固定为10个ADC时钟, 12位ADC固定为12个ADC时钟.    */
上面是我常用的速度参数，ADC时钟为 24/2/(3+1) = 3MHz.
10位ADC时钟 = 2+2+21+10 = 35，35/3=11.7us。
12位ADC时钟 = 2+2+21+12 = 37，37/3=12.3us。

//==================== 最慢设置  =============================================
如果要设置为最慢，则各个参数都设置为最大值：
#define FOSC       6000000UL    /* 定义主时钟 */
#define ADC_SPEED  15           /* 0~15, ADC时钟 = SYSclk/2/(n+1) */
#define CSSETUP    (1<<7)       /* 0~1,  ADC通道选择时间      0: 1个ADC时钟, 1: 2个ADC时钟,  默认0(默认1个ADC时钟) */
#define CSHOLD     (1<<5)       /* 0~3,  ADC通道选择保持时间  (n+1)个ADC时钟, 默认1(默认2个ADC时钟) */
#define SMPDUTY    31           /* 10~31, ADC模拟信号采样时间  (n+1)个ADC时钟, 默认10(默认11个ADC时钟) */
                                /* ADC转换时间: 10位ADC固定为10个ADC时钟, 12位ADC固定为12个ADC时钟.    */
ADC时钟为 6/2/(15+1) = 0.1875MHz.
10位ADC时钟 = 2+2+32+10 = 46，46/0.1875=245us。
12位ADC时钟 = 2+2+32+12 = 48，48/0.1875=256us。

//==================== 最快设置  =============================================
如果要设置为最快，则各个参数都设置为最小值（但SMPDUTY最小值为9）：
#define FOSC       40000000UL   /* 定义主时钟 */
#define ADC_SPEED  0            /* 0~15, ADC时钟 = SYSclk/2/(n+1) */
#define CSSETUP    (0<<7)       /* 0~1,  ADC通道选择时间      0: 1个ADC时钟, 1: 2个ADC时钟,  默认0(默认1个ADC时钟) */
#define CSHOLD     (0<<5)       /* 0~3,  ADC通道选择保持时间  (n+1)个ADC时钟, 默认1(默认2个ADC时钟) */
#define SMPDUTY    9           /* 10~31, ADC模拟信号采样时间  (n+1)个ADC时钟, 默认10(默认11个ADC时钟) */
                                /* ADC转换时间: 10位ADC固定为10个ADC时钟, 12位ADC固定为12个ADC时钟.    */
ADC时钟为 40/2/(0+1) = 20MHz.
10位ADC时钟 = 1+1+10+10 = 22，22/20=1.1us。
12位ADC时钟 = 1+1+10+12 = 24，24/20=1.2us。

特别提醒：上述ADC转换时间，是在触发ADC转换再过一个ADC时钟后开始的，直到ADC结束的时间，并不包括进中断（如果允许的话）、读取数据、清除标志的时间，所以执行这些操作，还要加上一点时间。如果使用DMA，则能缩短取数时间。

vb2***

DebugLab 发表于 2025-6-5 00:59
触发一下转换一次
快慢指的是单次转换的时序
最慢就是ADC时序都设置最长时间

懂了，就是说我不管多块的频率。只要我设置触发间隔，不会影响速度

梁***

vb2*** 发表于 2025-6-5 11:42
懂了，就是说我不管多块的频率。只要我设置触发间隔，不会影响速度

触发间隔跟ADC速度没有直接关系，只要ADC完成后再触发，则你触发频率是100Hz与100KHz都不影响ADC速度。

vb2***

梁*** 发表于 2025-6-5 11:55
触发间隔跟ADC速度没有直接关系，只要ADC完成后再触发，则你触发频率是100Hz与100KHz都不影响ADC速度。 ...

那就没问题了.
不会影响单片机速度就行.
感谢梁工

梁***

vb2*** 发表于 2025-6-5 13:57
那就没问题了.
不会影响单片机速度就行.
感谢梁工

ADC是硬件外设，启动后在ADC时钟驱动下自动完成，不需要CPU介入，不消耗CPU时间，不会影响单片机的运行速度。
