15w104, P3.3脚驱动光藕

yon*** · 发表于 2025-6-4 13:52:33

需要用15W104的P3.3脚驱动光藕，
但这个脚不能和P3.2脚一样输出低电平信号是怎么回事？
请内行指点。

神*** · 发表于 2025-6-4 14:58:03

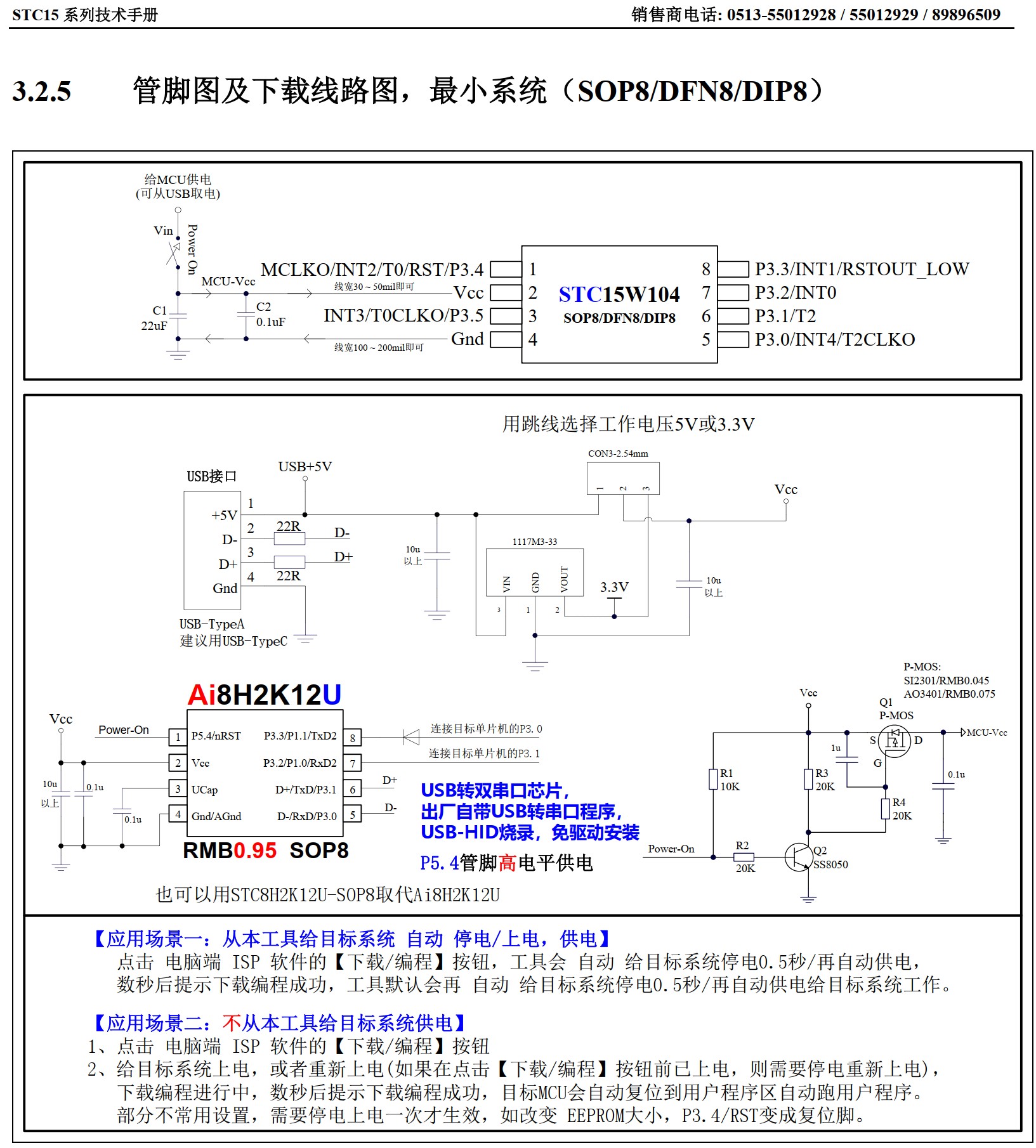

ISP 烧录时，要设定为是 I/O, 而不是复位管脚

神*** · 发表于 2025-6-4 14:27:38

yon*** · 发表于 2025-6-4 14:33:58

原理图没有问题，就是STC15W104的P3.3脚不能和P3.2脚一样能输出低电平，两个端口的配置都是开漏模式

Ayb_*** · 发表于 2025-6-4 14:39:50

是不是默认是外设的口了

yon*** · 发表于 2025-6-4 14:44:20

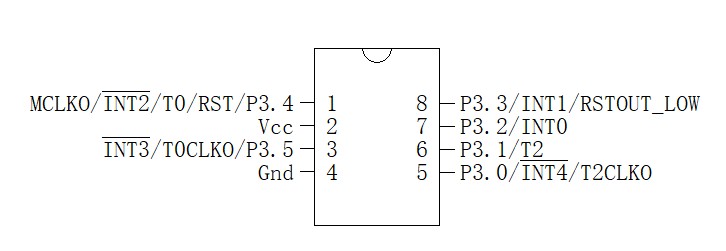

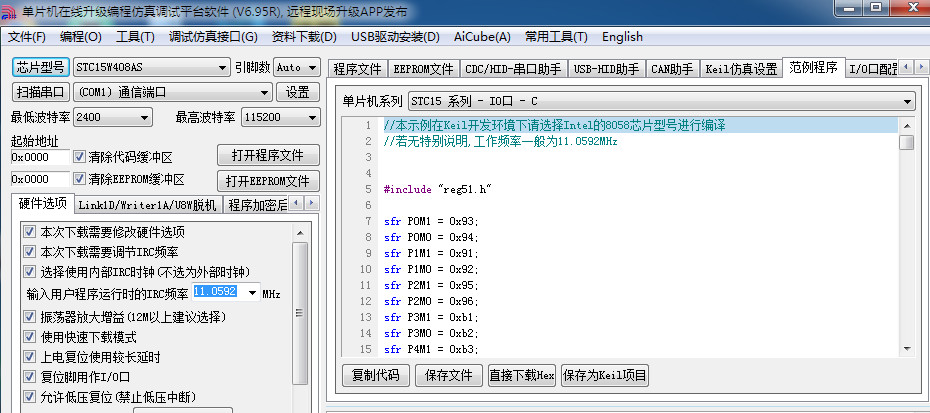

是RSTOUT-LOW复位脚，P3M0 = 0x0c; P3M1 = 0x0c;设置开漏，下载时勾选了复位脚用作I/O

Debu*** · 发表于 2025-6-4 14:48:43

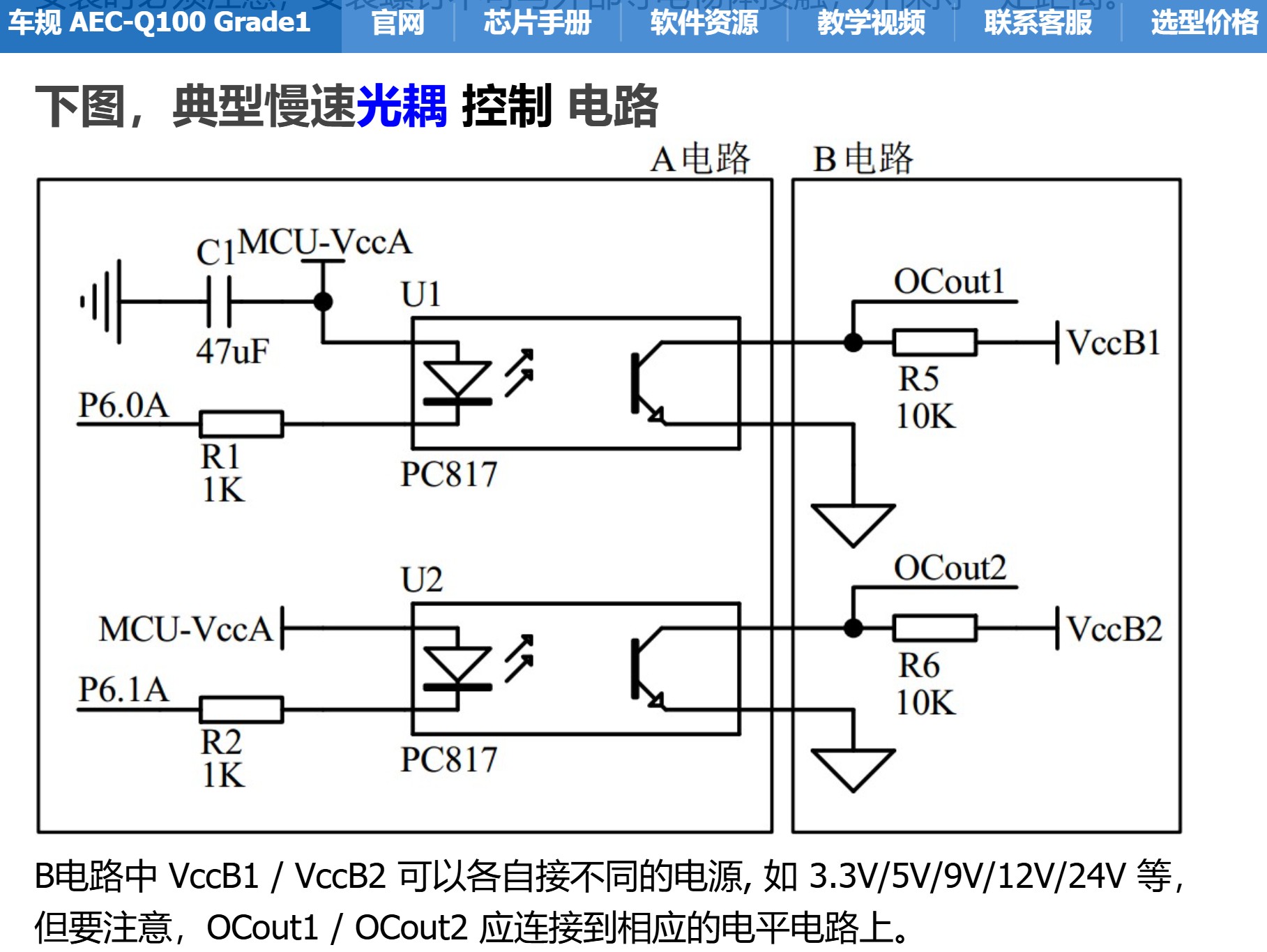

IO设置为推挽，电流不应过小，光耦压降约1.8V，给1~10mA电流

yon*** · 发表于 2025-6-4 15:15:15

神*** 发表于 2025-6-4 14:58

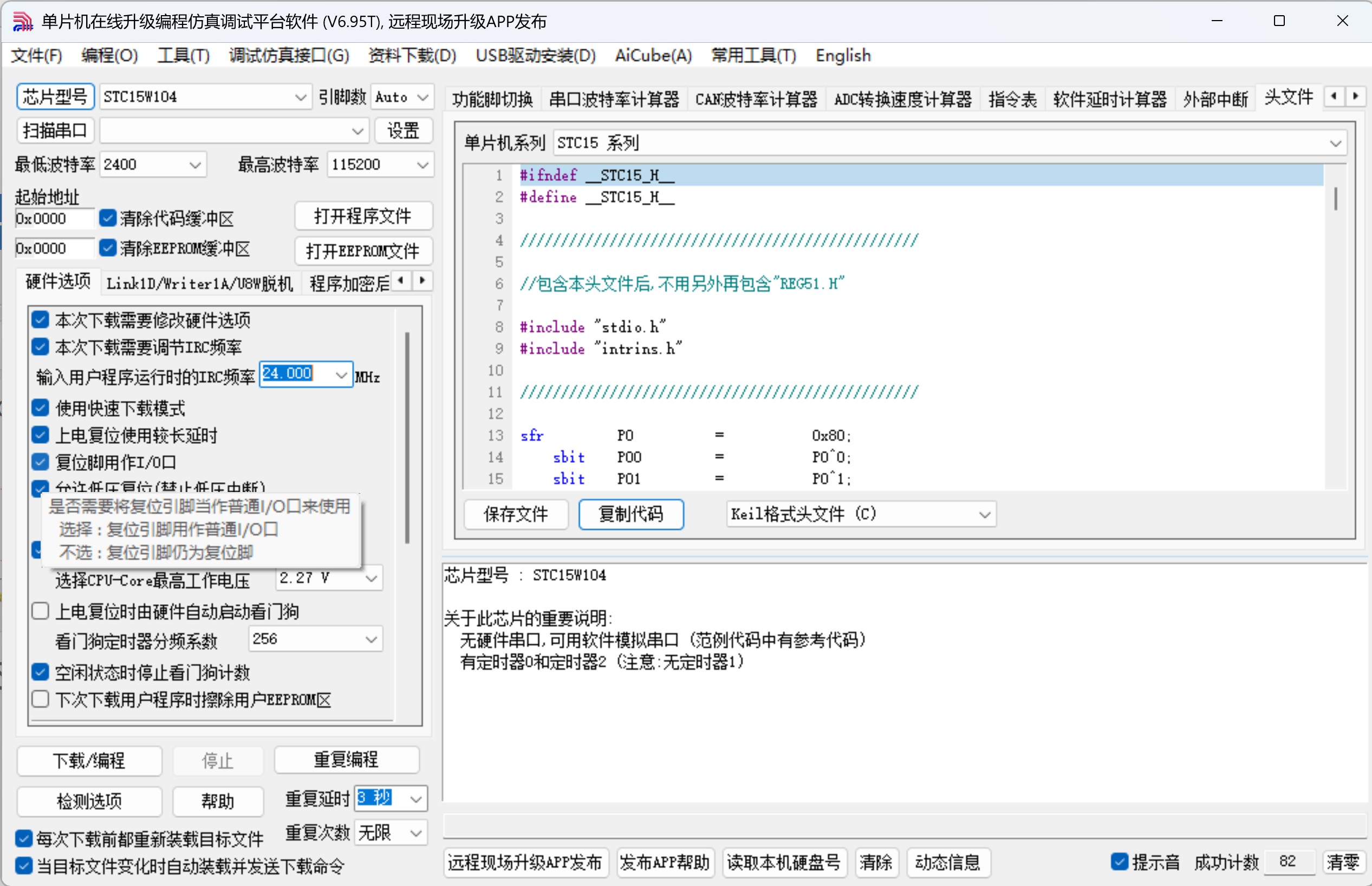

ISP 烧录时，要设定为是 I/O, 而不是复位管脚

头文件里都设了的

yon*** · 发表于 2025-6-4 15:28:57

Debu*** 发表于 2025-6-4 14:48
IO设置为推挽，电流不应过小，光耦压降约1.8V，给1~10mA电流

有个很奇怪的现象，让P3.2输出低电平，只有P3.3不接器件时P3.2才能正常输出低电平，如果P3.3在线P3.2也不能正常输出低电平

xxkj*** · 发表于 2025-6-4 15:50:04

应该不会是芯片损坏了吧，你最好还是用官方的固件测试一下
