STC8H8K64U怎么调整能输出27.120Mhz的时钟信号？

伽***

STC8H8K64U怎么调整能输出27.120Mhz的时钟信号？

kk***

可以直接把IRC设置在27.120 MHz后输出

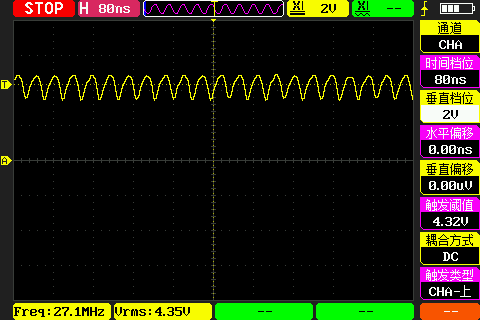

5 V供电测得的波形如图，3.3 V供电测不出来波形，不知道是不是示波器不太行

神***

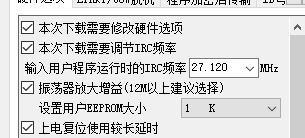

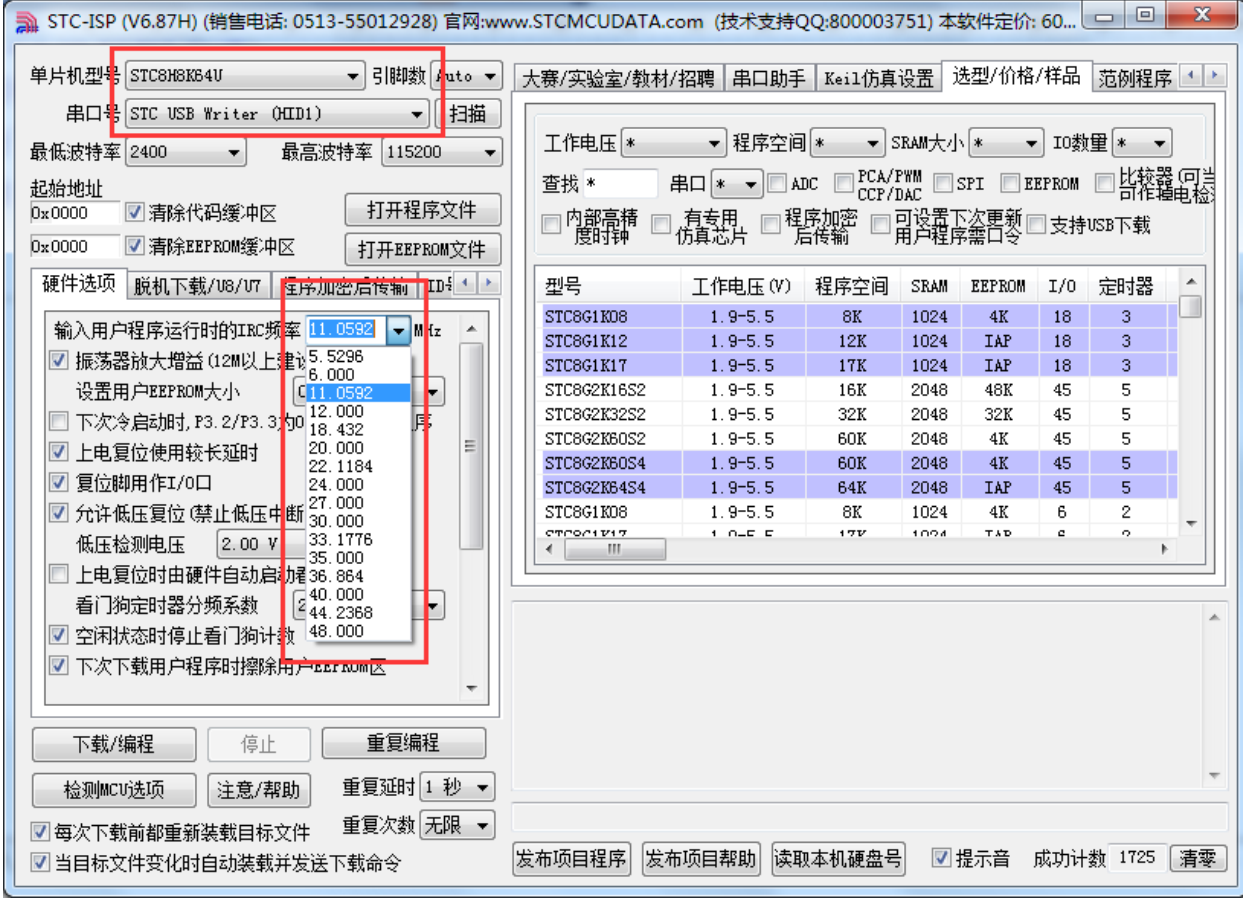

手工输入你需要的频率，烧录完程序后，
STC8H8K64U就在用户程序区默认用这个27.12MHz/你本贴需要的这个频率工作

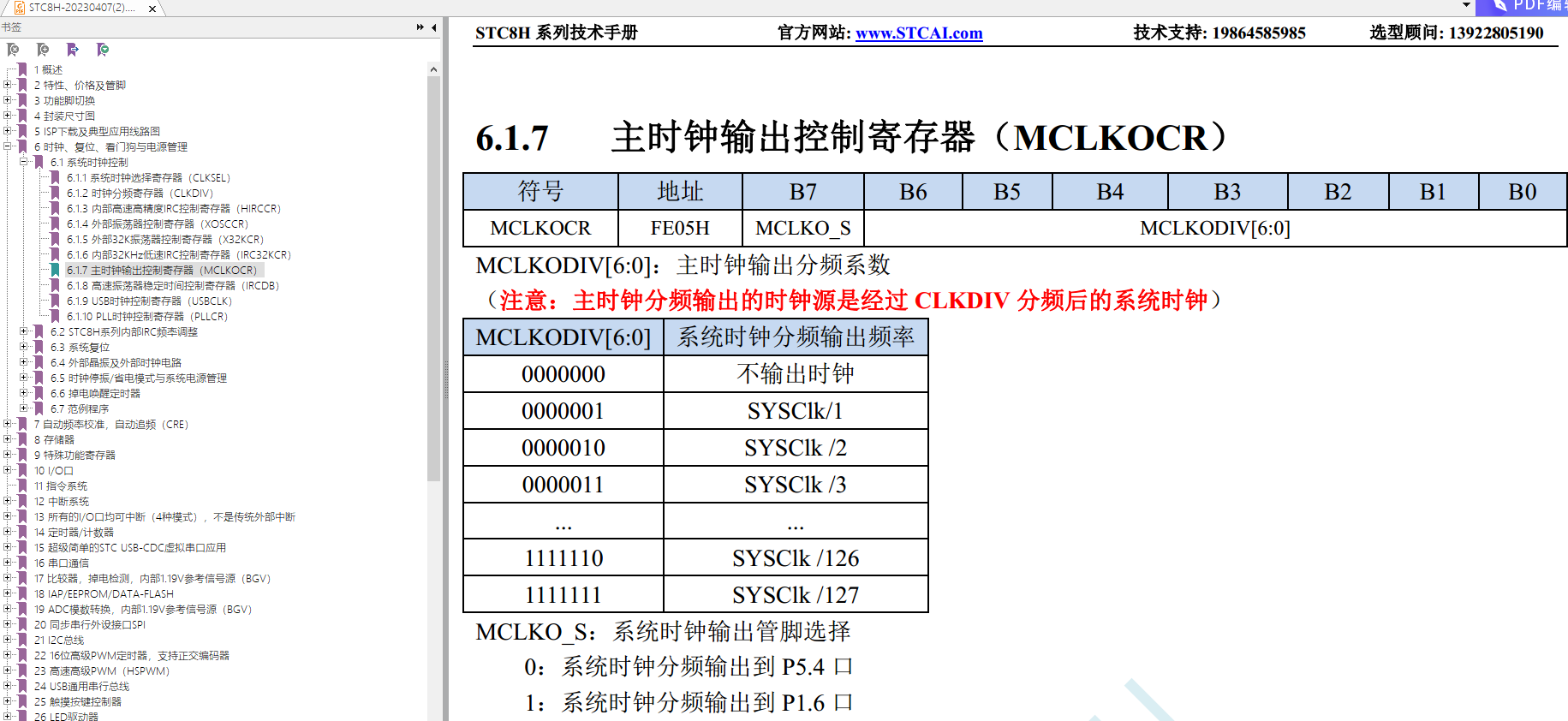

在P5.4或者P1.6可以对这个频率/1，不分频输出你需要的这个频率

由于速度较快，5V工作的 STC8H8K64U的I/O口要配置成  【快速和大电流】
3.3V, 要实际测试下，能否这么快的输出

===先将外围断开，直接测量输出管脚

伽***

kk*** 发表于 2023-4-15 16:23
可以直接把IRC设置在27.120 MHz后输出
5 V供电测得的波形如图，3.3 V供电测不出来波形，不知道是不是示波 ...

1

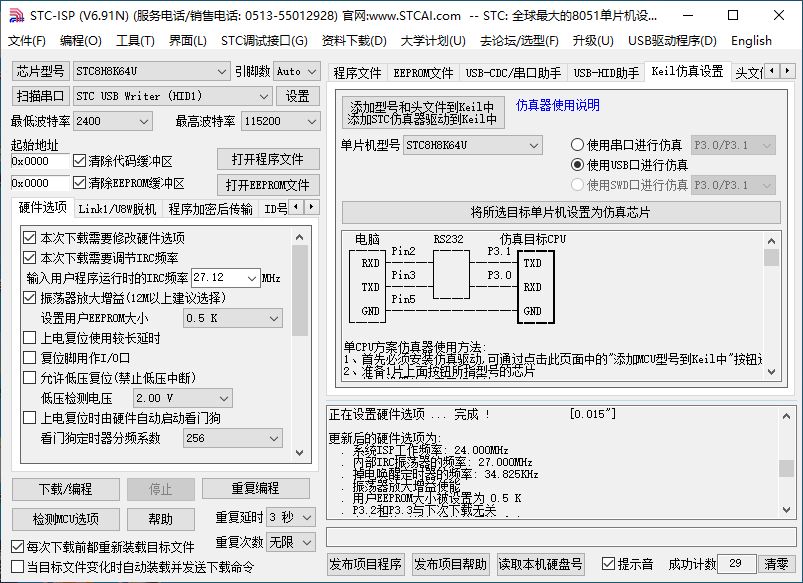

我试了一下，没有成功。 我修改IRC频率为27.12后，直接点击【将目标单片机设置为仿真芯片】，提示窗口显示：
更新后的硬件选项为:
  . 系统ISP工作频率: 24.000MHz
  . 内部IRC振荡器的频率: 27.000MHz
  . 掉电唤醒定时器的频率: 34.825KHz
是步骤有问题还是哪里的问题？

神***

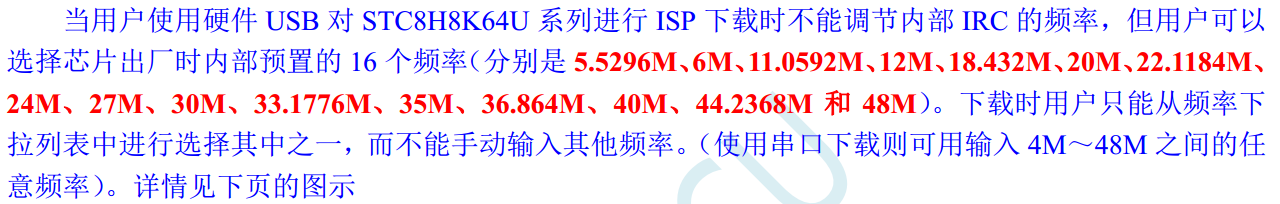

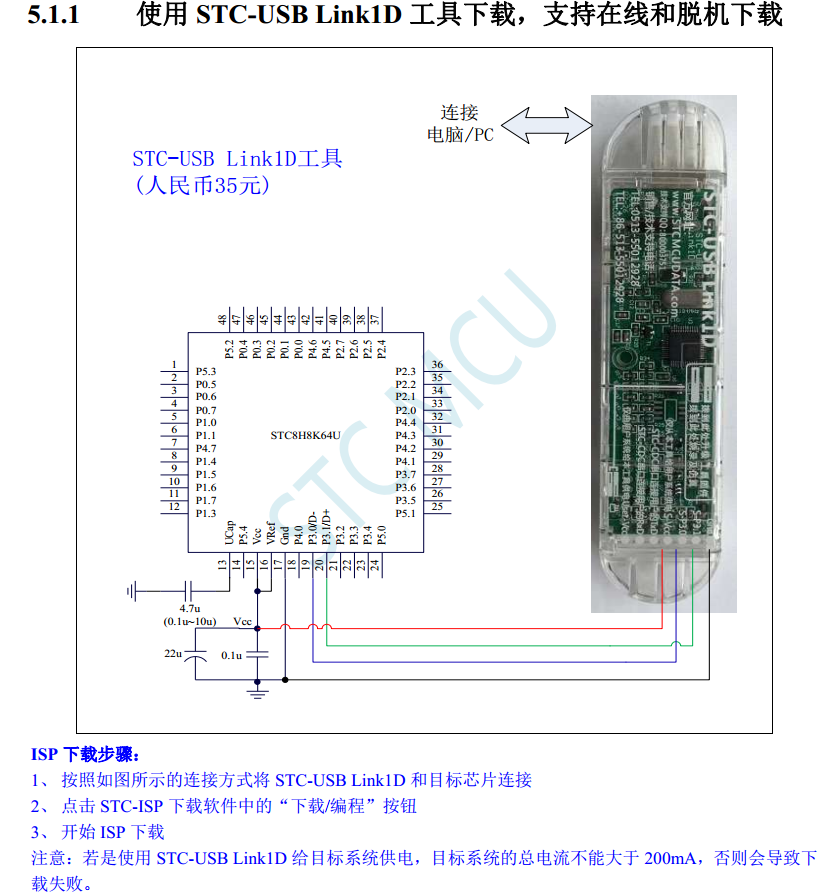

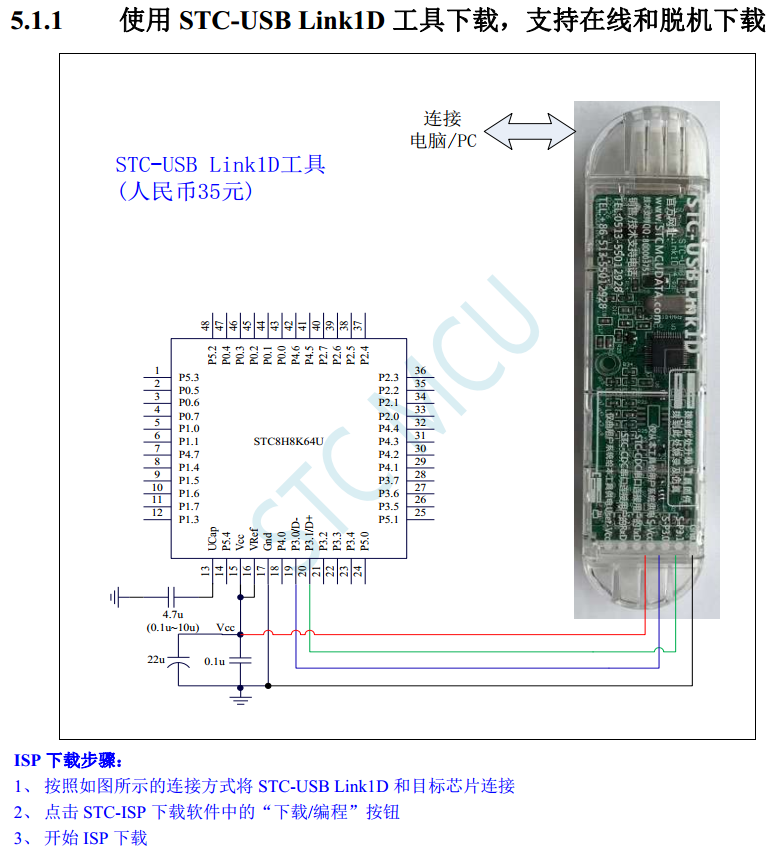

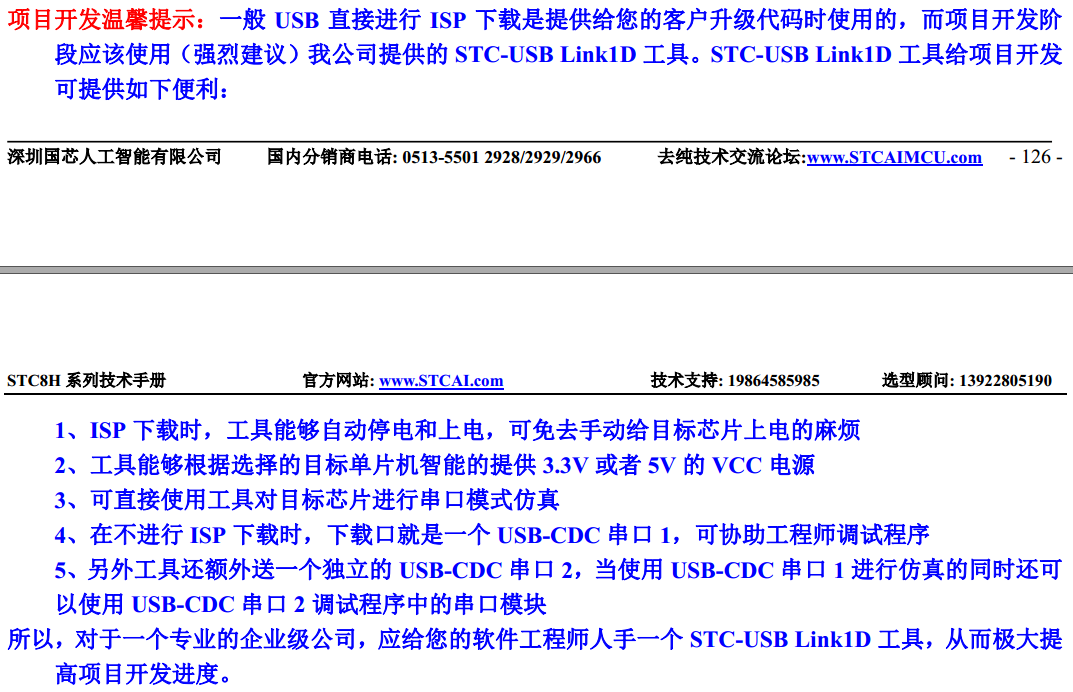

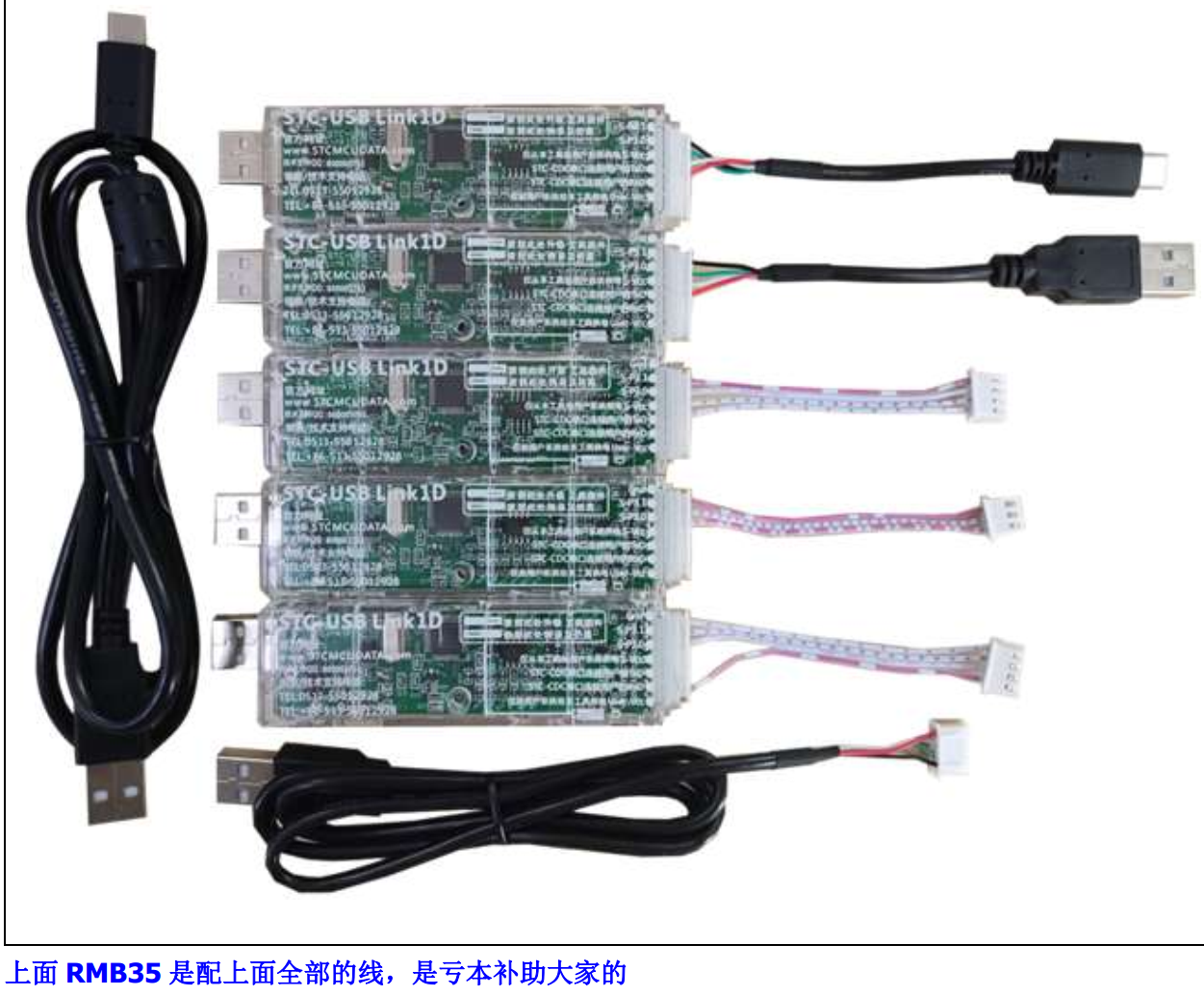

USB下载，无发调频，你用 STC-USB Link1D 来调频

伽***

神*** 发表于 2023-4-16 12:37
USB下载，无发调频，你用 STC-USB Link1D 来调频

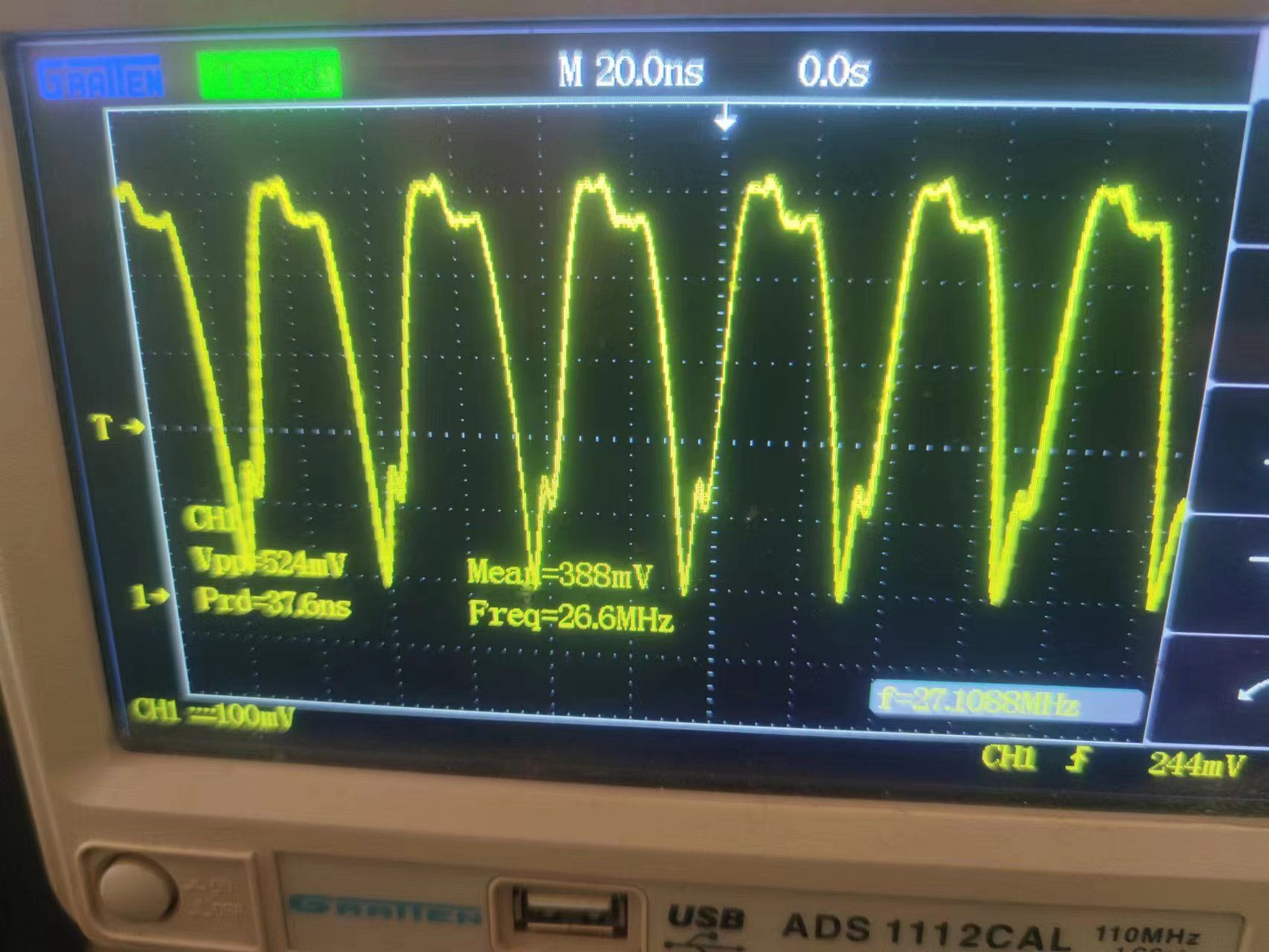

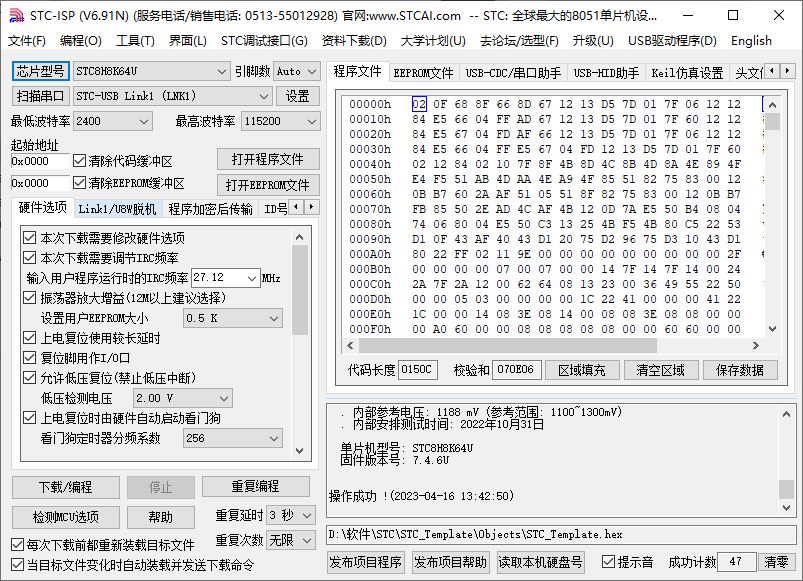

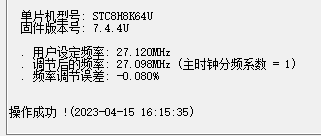

我得到了我想要的波形，尽管它更接近27.1088Mhz。因此，需要PCB的硬件测试才能确定。

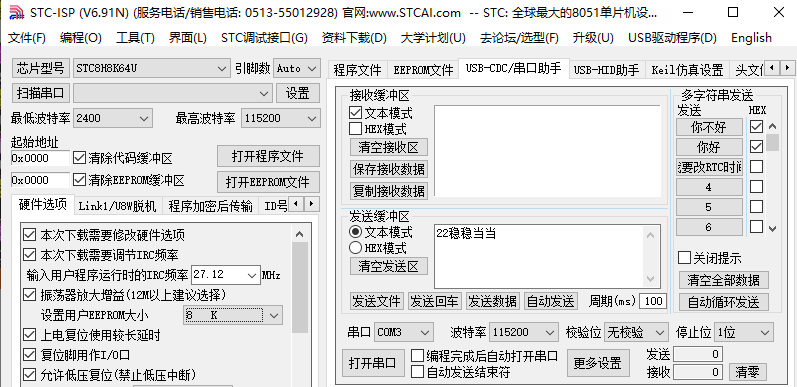

因为是第一次使用USB-LINK1我又遇到一个新的问题：

点击下载编程按钮后单片机并不能自动运行，我需要插拔接到手机USB供电口重启能运行。

伽***

用32.768外接晶振需要用P1.6口，所以我需要将时钟输出改为P5.4口。
因为：

所以：

于是我试了一下

还是没有输出

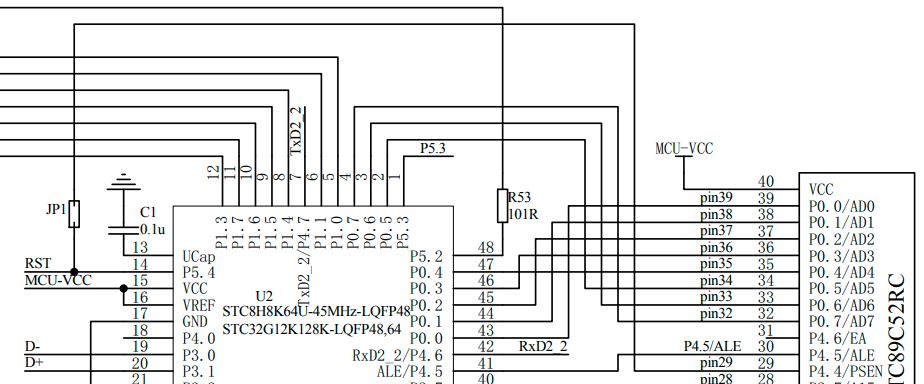

于是我查看了原理图：
我用的打狗棒开发板：

测量Rst按键有频率输出，但不精确：
于是：直接测量第14脚OK了。

伽***

thanks for @神农鼎 @KKSK

神***

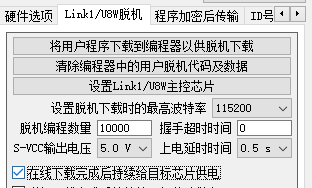

STC-USB Link1D

神***

【我得到了我想要的波形，尽管它更接近27.1088Mhz】
===实际您需要27.12MHz

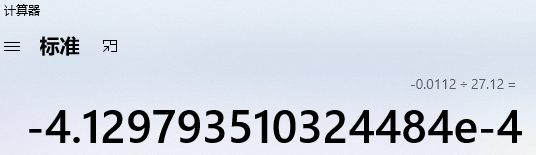

[27.1088 - 27.12 ] / 27.12 = -0.0112/27.12 =

这误差忽略不计了
