普通SPI外设能否点亮WS2812 | 可以

BeHa***

这是通过串口打印出来的用于控制WS2812灯珠的XDATA数据。只能控制第一颗的颜色变化，其他灯珠控制不住 :-(，而且第一个灯珠的显示颜色也稳定不住：在指定的颜色与白色之间跳变。

BeHa***

erci*** 发表于 2025-5-29 19:13
可以先使用Ai8051U实验箱例程“80-SPI-DMA发送-驱动WS2812彩灯”，点亮之后再按自己想法修改 ...

用该例程不做修改地点亮有8个灯珠的电子积木，现象是只有第一个灯珠在闪烁。大概在几分钟之后，开始出现流动效果。再几分钟之后，只有3个灯珠亮，其中第一个灯珠在亮灭之间交替。
后来只修改灯珠数量，重新下载，也是只亮第一个灯珠。
下载时，mcu频率设置为25.6MHz。
重新插拔一次，再上电，现象依旧

erci***

BeHa*** 发表于 2025-5-31 21:39
用该例程不做修改地点亮有8个灯珠的电子积木，现象是只有第一个灯珠在闪烁。大概在几分钟之后，开始出现流 ...

先不用改代码的，这个例程我测过。
这个频率需要通过下载器调节，感觉是频率误差大导致的，请问使用的那款下载器？

BeHa***

erci*** 发表于 2025-6-1 10:43
先不用改代码的，这个例程我测过。
这个频率需要通过下载器调节，感觉是频率误差大导致的，请问使用的那 ...

您好，感谢百忙之中解答疑惑 :-)


用的是2K08U作为下载器，它本身被集成到8051U开发板上了。
昨天无论我怎么操作，包括重新插拔都没有达到期望的效果。今天再试，就好了：呈现出水滴流动的效果

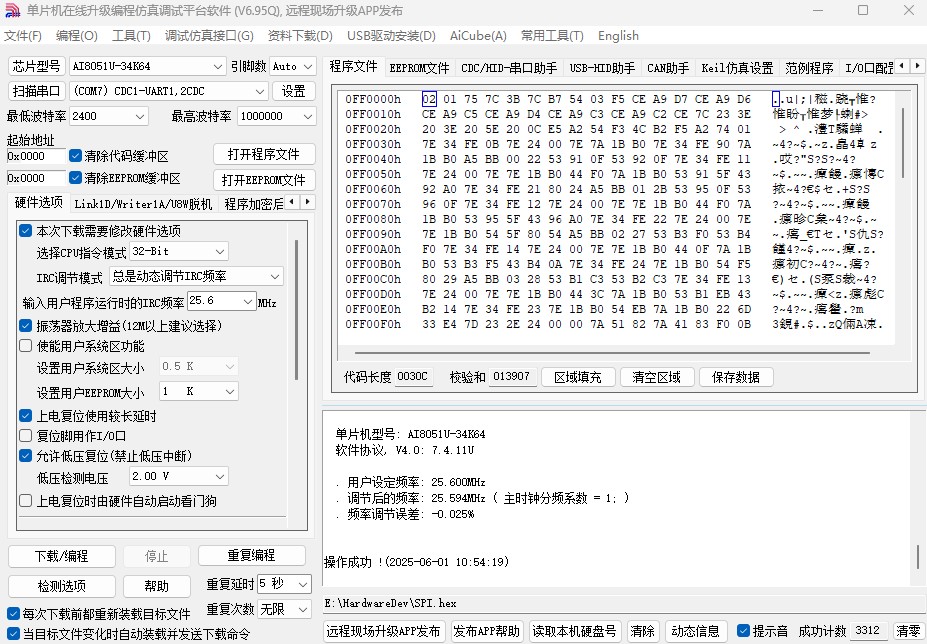

以下是下载时的频率设置情况：

erci***

BeHa*** 发表于 2025-6-1 10:59
您好，感谢百忙之中解答疑惑 :-)

多试试，可以观察下异常时是不是这个频率调节误差变大影响的

BeHa***

很奇怪，总是要在代码下载之后运行一段时间，才能看到正确的效果

erci***

BeHa*** 发表于 2025-6-1 11:33
很奇怪，总是要在代码下载之后运行一段时间，才能看到正确的效果

灯带如何连接开发板的，也在同一块板子吗。
可以用逻辑分析仪抓下刚上电的波形看看。
另外建议上传原理图看看

BeHa***

erci*** 发表于 2025-6-1 12:20
灯带如何连接开发板的，也在同一块板子吗。
可以用逻辑分析仪抓下刚上电的波形看看。
另外建议上传原理图 ...

用大概20cm的杜邦线连接的电子积木，有8个灯珠。长这样：


开发板也只是把8051U的各种外设全部引出，实验用的是第一组SPI（P1.4 ~ P1.7）

erci***

BeHa*** 发表于 2025-6-1 12:38
用大概20cm的杜邦线连接的电子积木，有8个灯珠。长这样：

换线搞短点试下。
或者换个频率，我用11.0592 + SPI_Config(0, 0); 试了也能点亮

BeHa***

erci*** 发表于 2025-6-1 12:57
换线搞短点试下。
或者换个频率，我用11.0592 + SPI_Config(0, 0); 试了也能点亮 ...

有意思！
换了短线，每个都能控制了。不像先前的，跟段誉的六脉神剑一样

也试了换成11.0592MHz + SPI_Config(0, 0)，没问题！
