32G12K128 LQFP44封装有几组CAN | 2组独立的 CAN

小*** · 发表于 2025-5-29 17:27:45

32G12K128 LQFP44 封装有几组CAN?

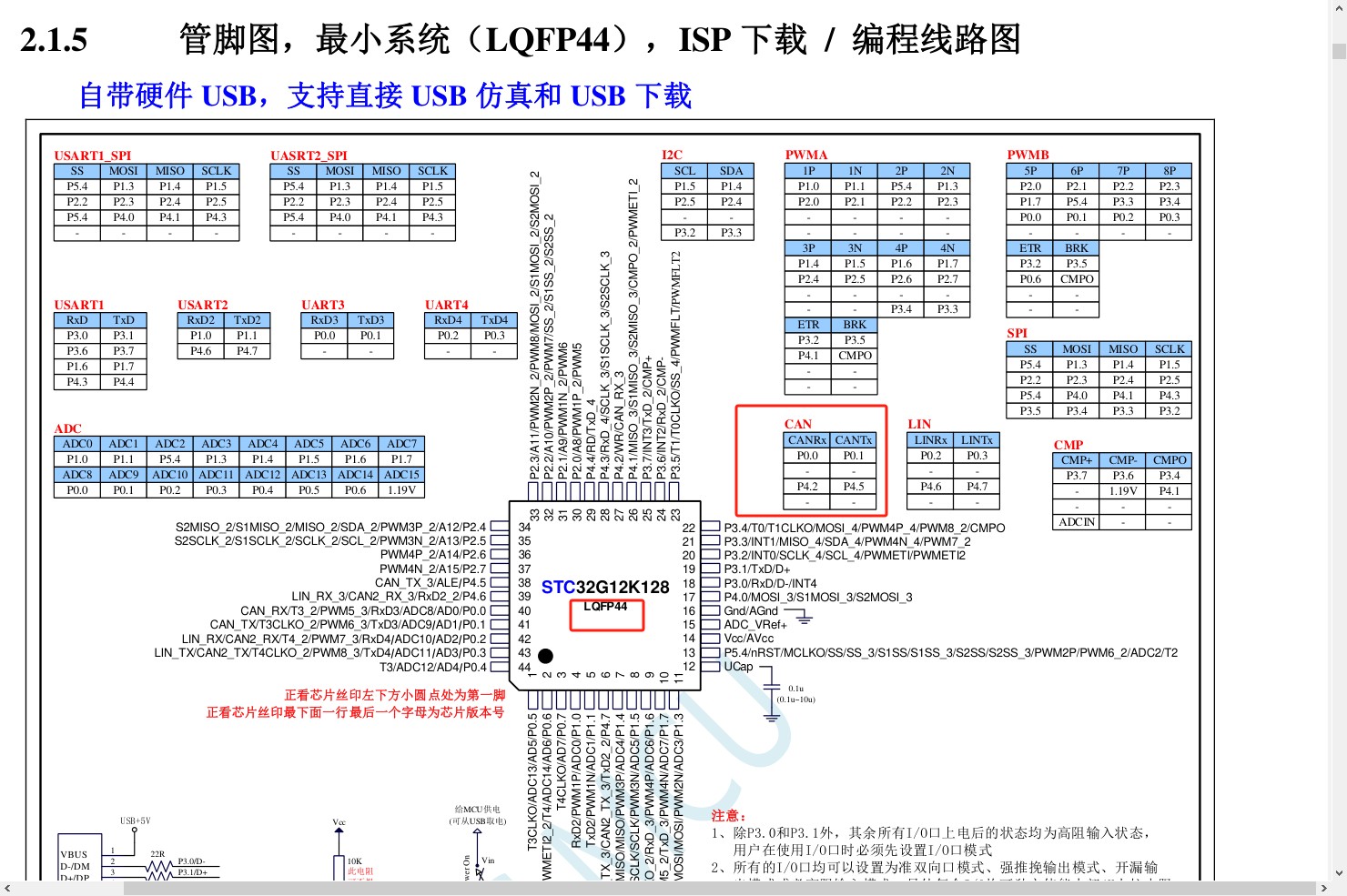

官方的资料都没有 LQFP44 管脚说明


erci*** · 发表于 2025-5-29 17:44:00

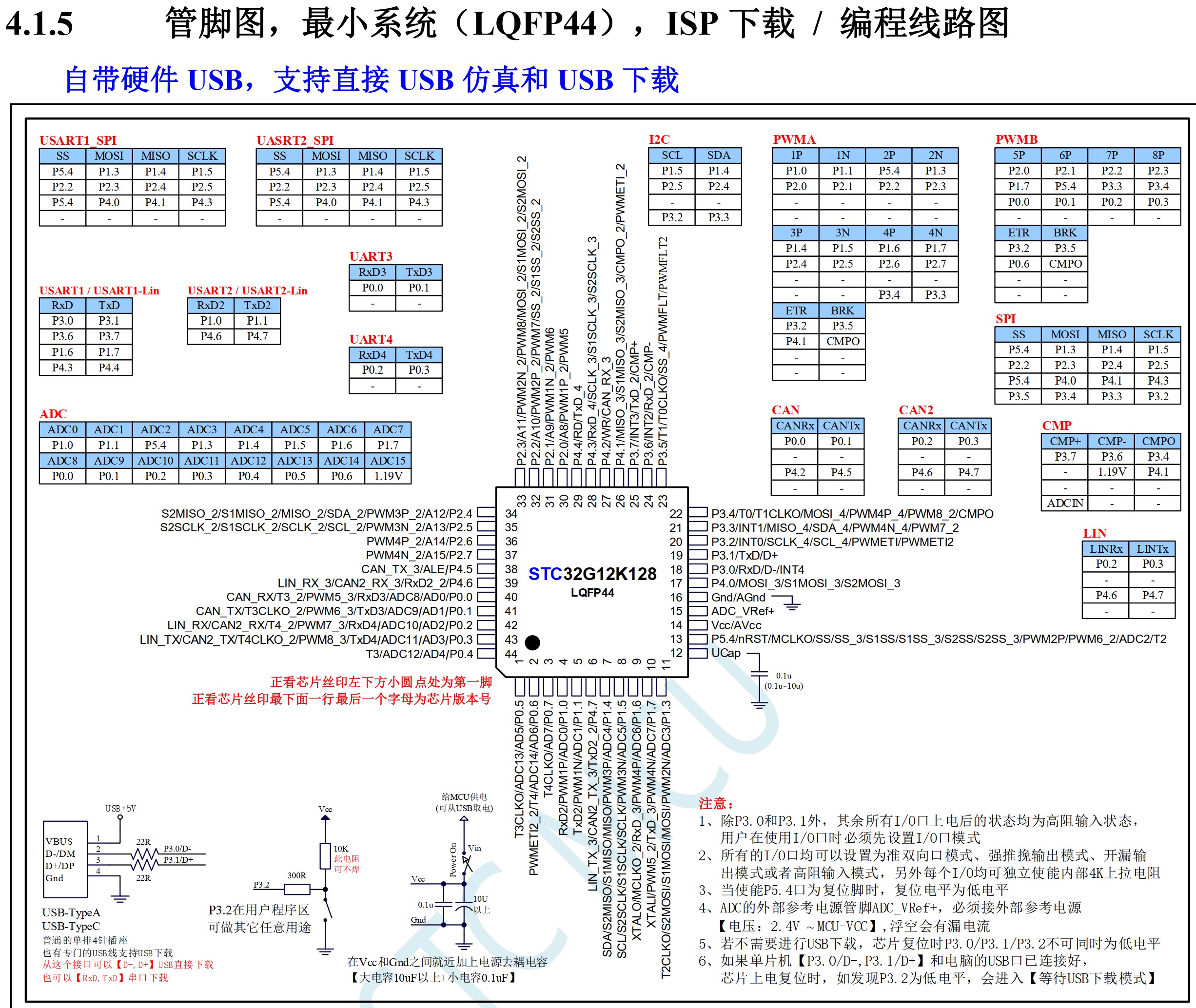

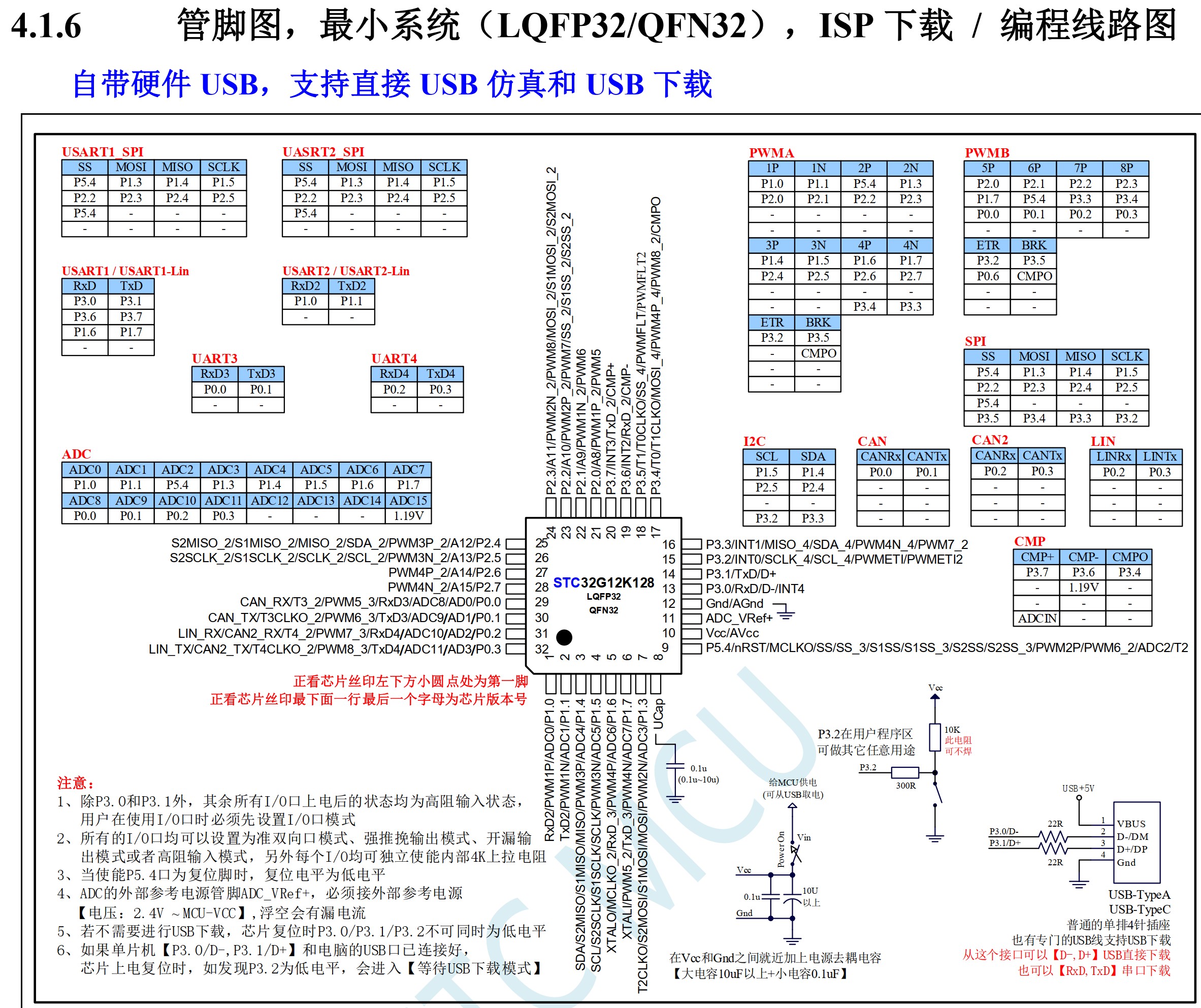

两组，但LQFP44应该只能用图注上的引脚，吧~

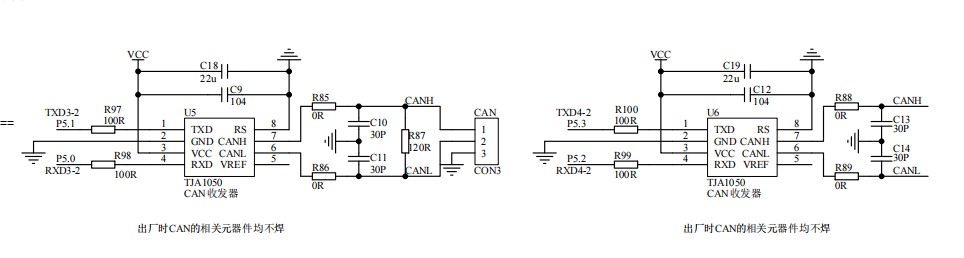

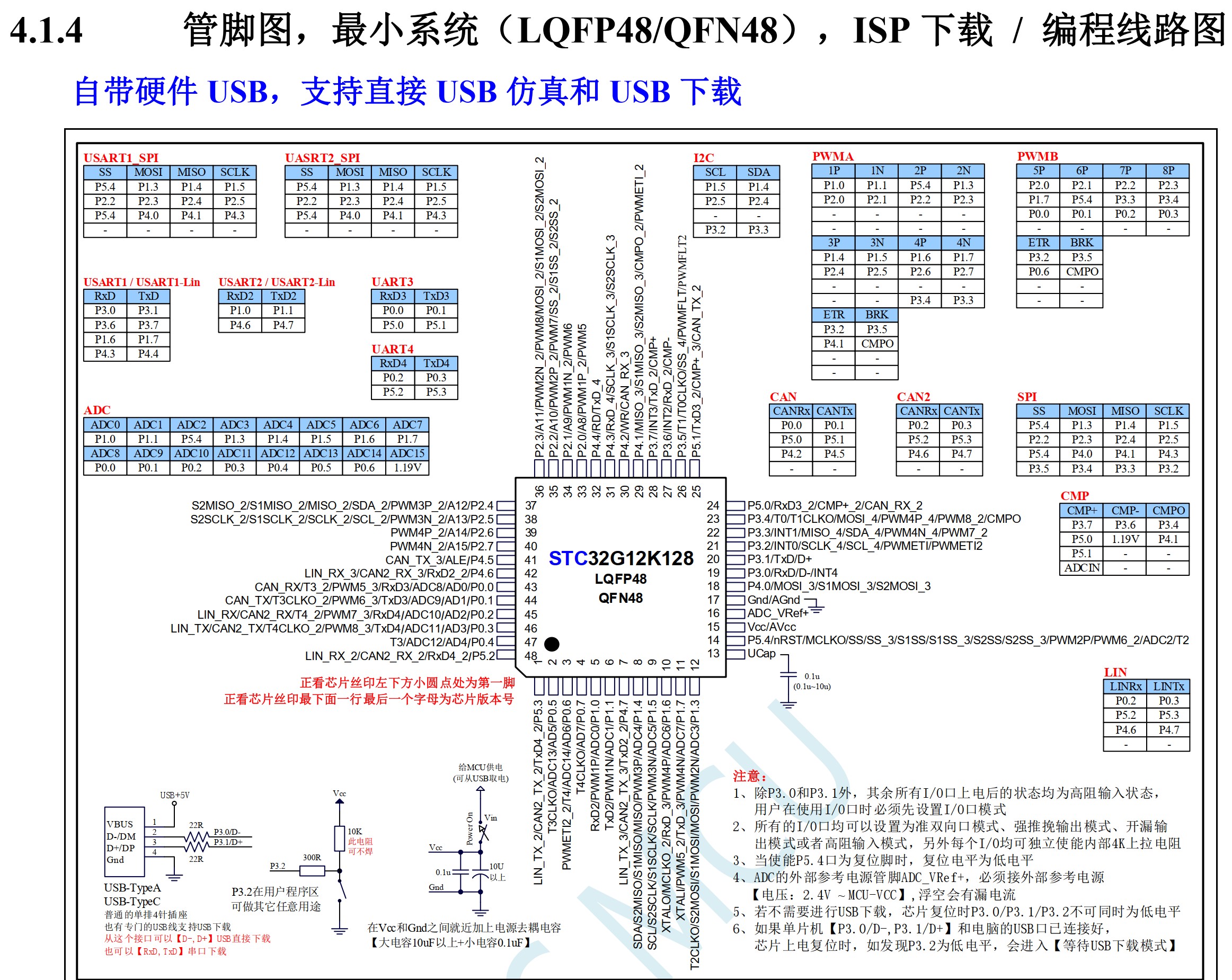

另外一组貌似都没标，参考屠龙刀LQFP64电路图：

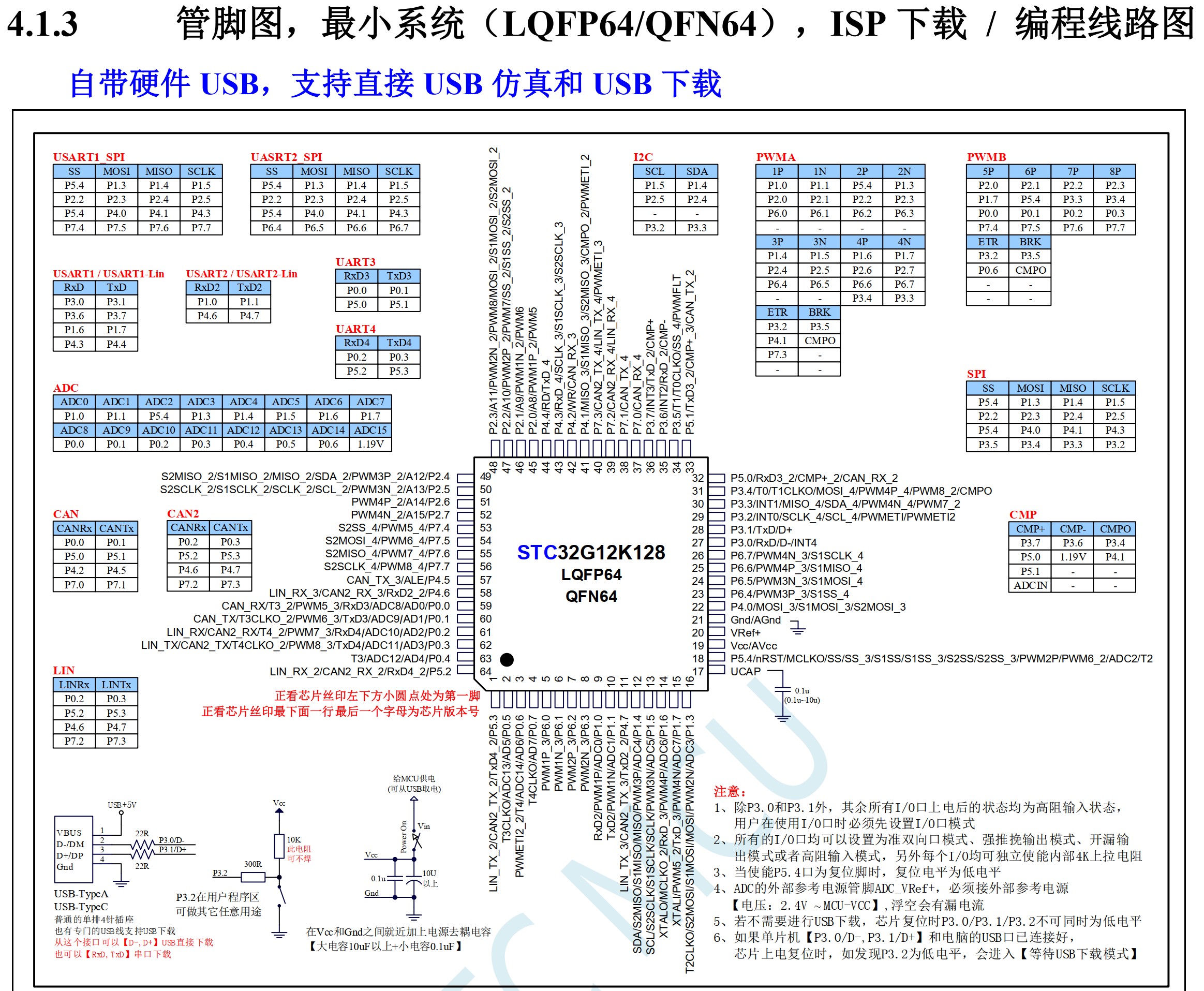

LQFP64:

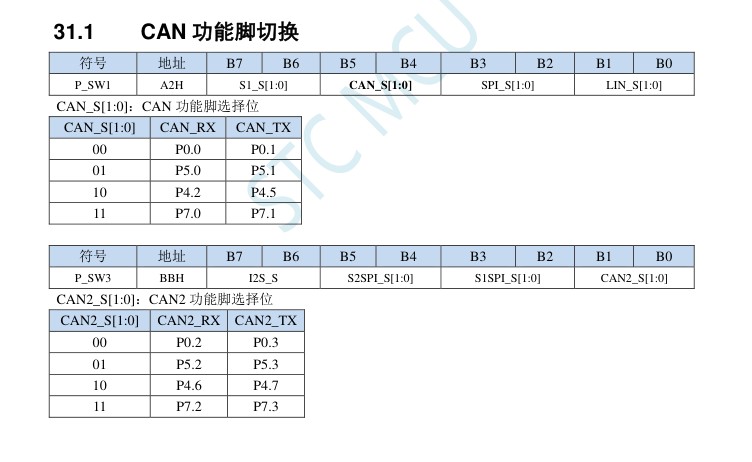

CAN2看着和LIN用的引脚一致

神*** · 发表于 2025-5-29 21:06:59

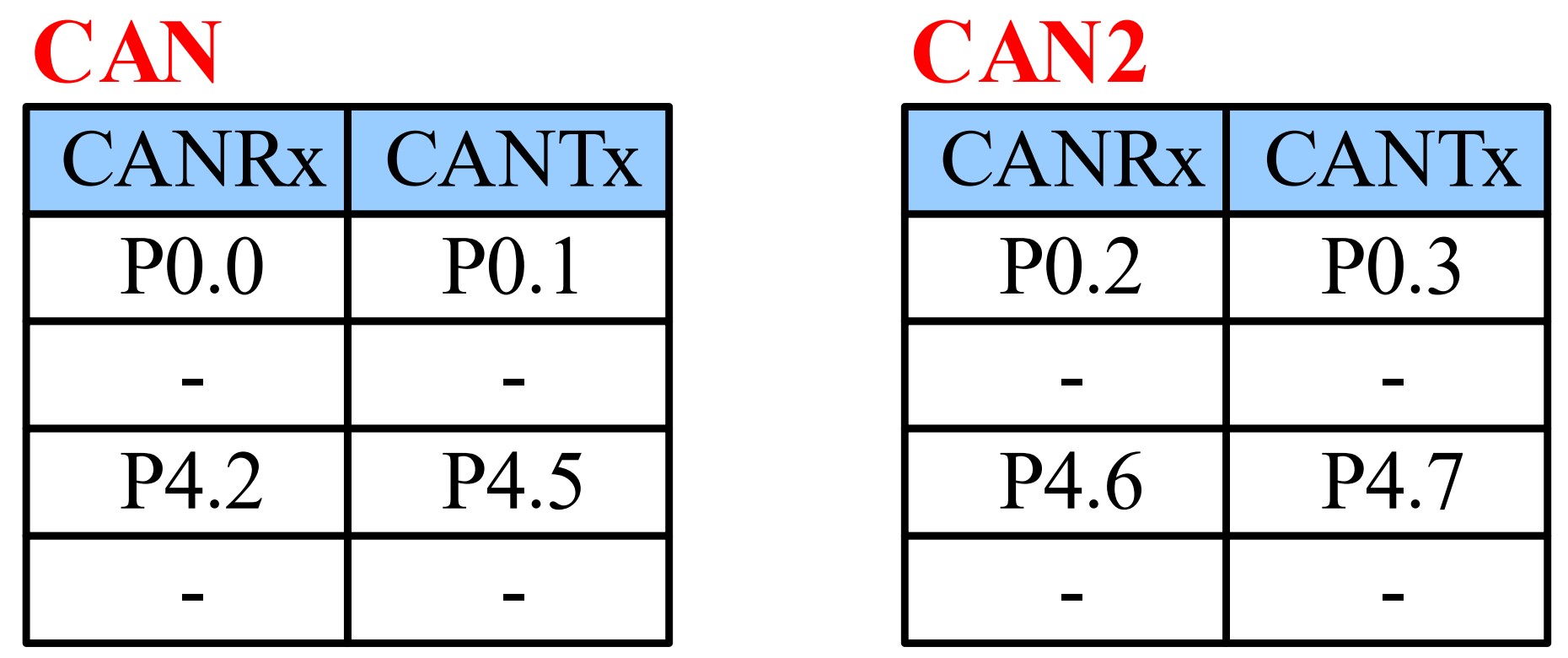

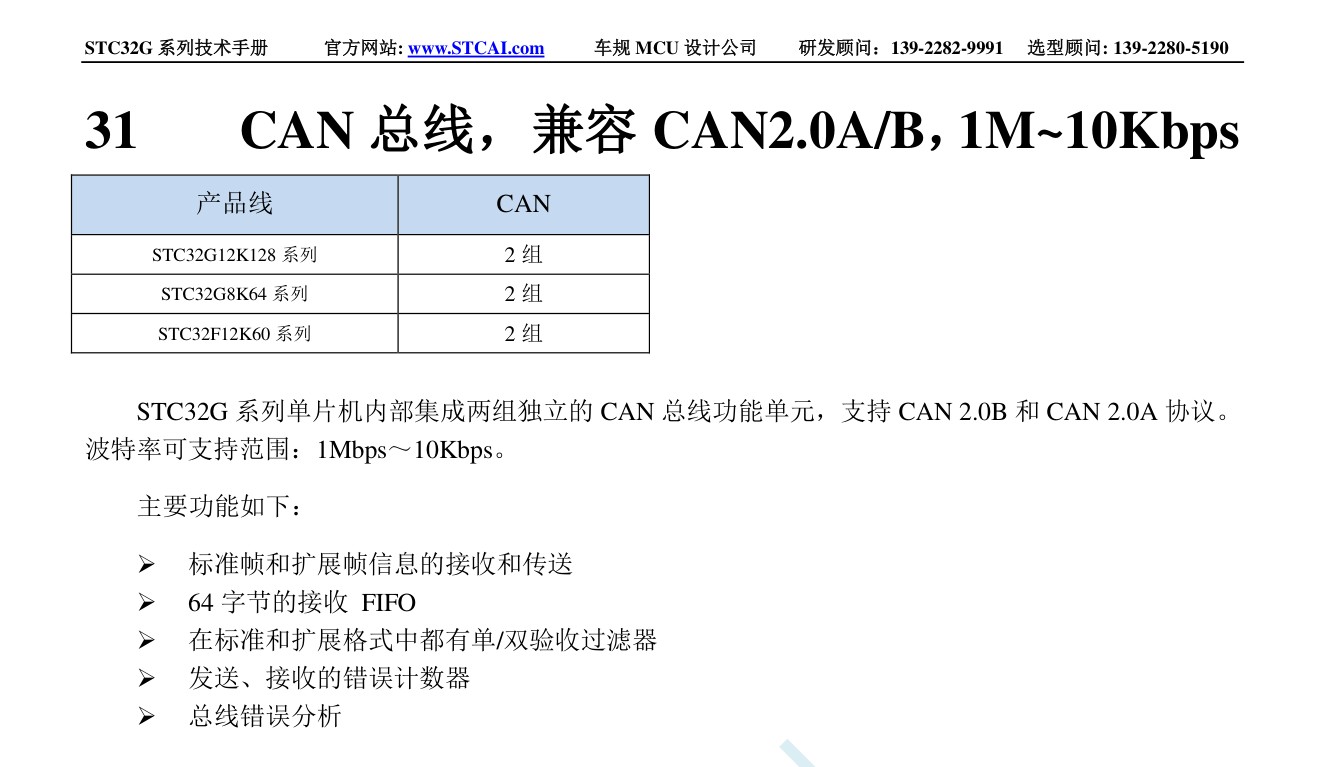

2组独立的 CAN


小*** · 发表于 2025-5-29 22:05:25

神*** 发表于 2025-5-29 21:06
2组独立的 CAN

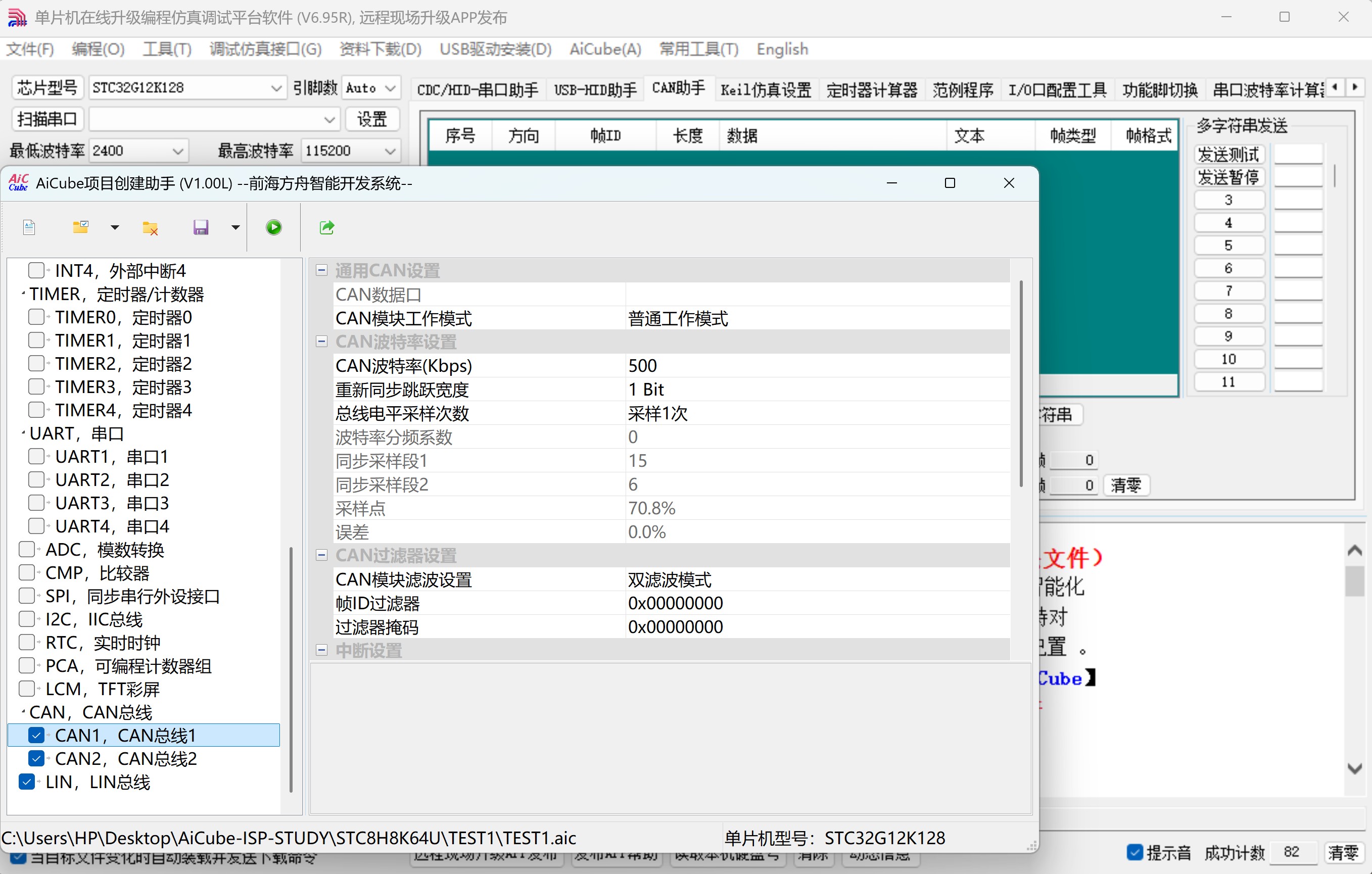

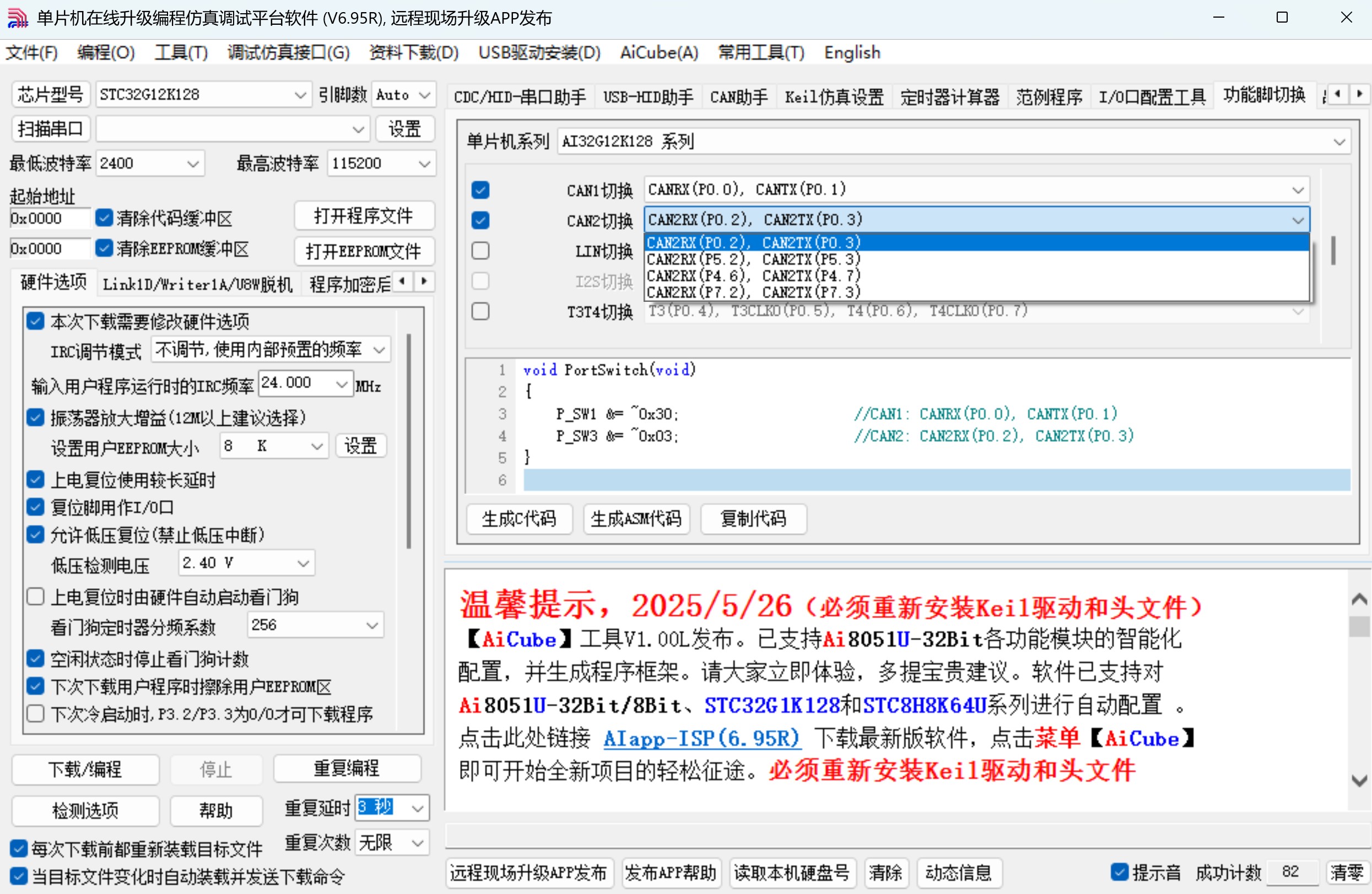

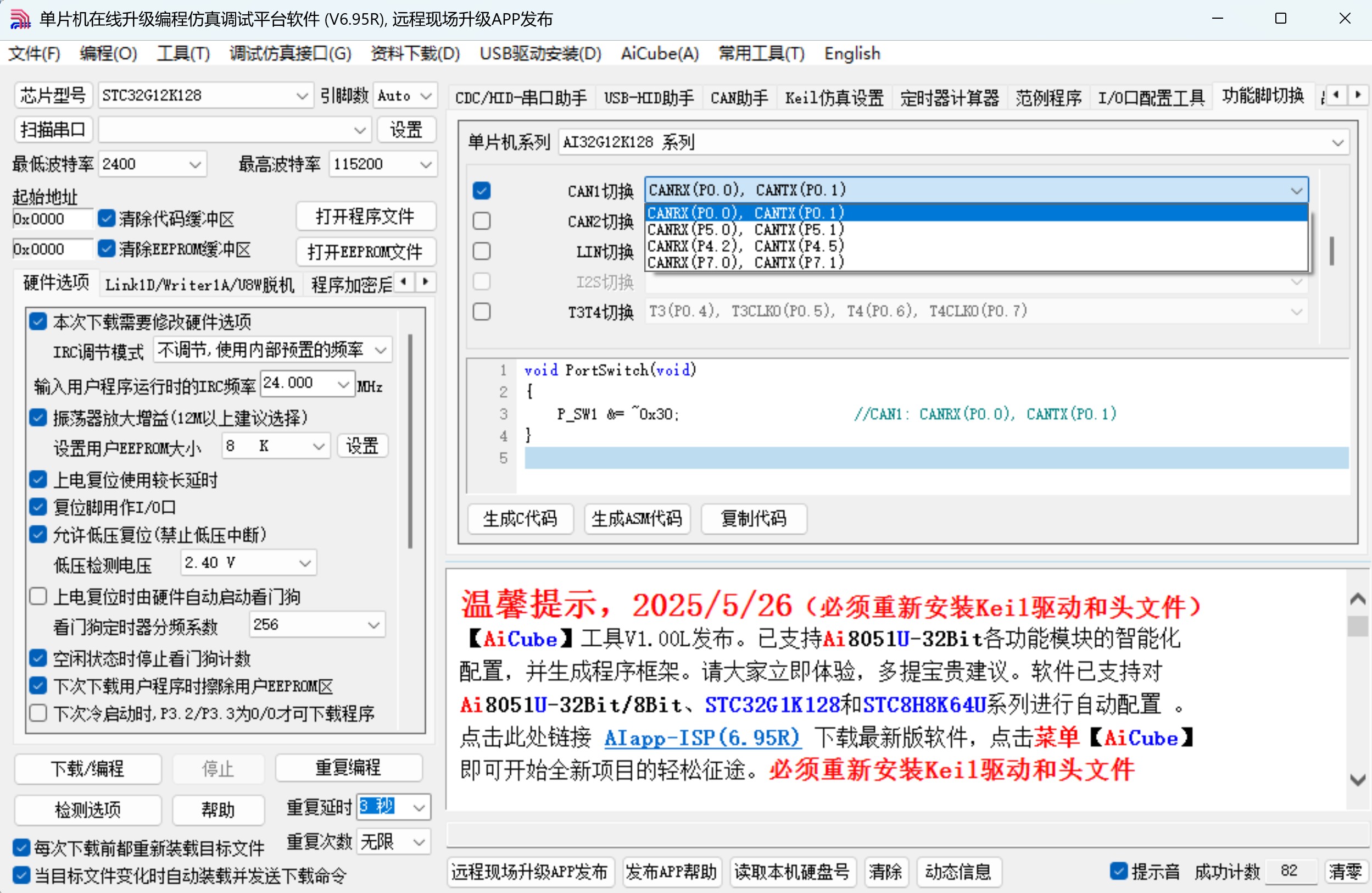

看走眼了，既然截图Aicude配置工具，提个小建议。选择芯片的时候最好把不同封装也做个选择项
