8C2K16S2-LQFP32芯片,设备运行了一段时间,芯片爆了,明显的有个裂口

[复制链接]
  • 打卡等级:初来乍到
  • 打卡总天数:2
  • 最近打卡:2025-05-30 09:59:29

2

主题

4

回帖

50

积分

注册会员

积分
50
发表于 2025-5-29 14:00:29 | 显示全部楼层 |阅读模式
换上一颗新的芯片,这个产品正常工作。其他元件什么也没有改变。怎么会出现这种情况?
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:2
  • 最近打卡:2025-05-30 09:59:29

2

主题

4

回帖

50

积分

注册会员

积分
50
发表于 2025-5-29 14:22:22 | 显示全部楼层
目前是个别现象,几百台产品里反馈回来2个这种情况,看着不是裂纹,像是爆了一个小口。可惜芯片当垃圾丢了没保存,应该拍照留看。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:276
  • 最近打卡:2025-08-23 14:05:57
已绑定手机

80

主题

2983

回帖

6363

积分

荣誉版主

无情的代码机器

积分
6363
发表于 2025-5-29 14:27:07 | 显示全部楼层
什么样的产品呢?
工作电压、工作温度、爆裂照片、电路原理图?
三天不学习,赶不上刘少奇~
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:537
  • 最近打卡:2025-08-24 01:00:11
已绑定手机

86

主题

5979

回帖

1万

积分

超级版主

积分
10832
发表于 2025-5-29 15:26:40 | 显示全部楼层
请上传原理图的pdf
回复

使用道具 举报 送花

  • 打卡等级:以坛为家III
  • 打卡总天数:632
  • 最近打卡:2025-08-23 07:52:22
已绑定手机

54

主题

1892

回帖

3566

积分

论坛元老

积分
3566
发表于 2025-5-29 16:11:01 | 显示全部楼层
电压高了?
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:234
  • 最近打卡:2025-08-23 10:17:51

149

主题

189

回帖

342

积分

中级会员

积分
342
发表于 2025-5-29 18:24:25 | 显示全部楼层
根据我的维修经验,爆片90%以上就是电压不稳(瞬间电源电压增高,占90%)、雷击造成的。设计不合理,工作电流过大也不行。
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:2
  • 最近打卡:2025-05-30 09:59:29

2

主题

4

回帖

50

积分

注册会员

积分
50
发表于 2025-5-30 09:59:29 | 显示全部楼层
cjt*** 发表于 2025-5-29 18:24
根据我的维修经验,爆片90%以上就是电压不稳(瞬间电源电压增高,占90%)、雷击造成的。设计不合理,工作电 ...

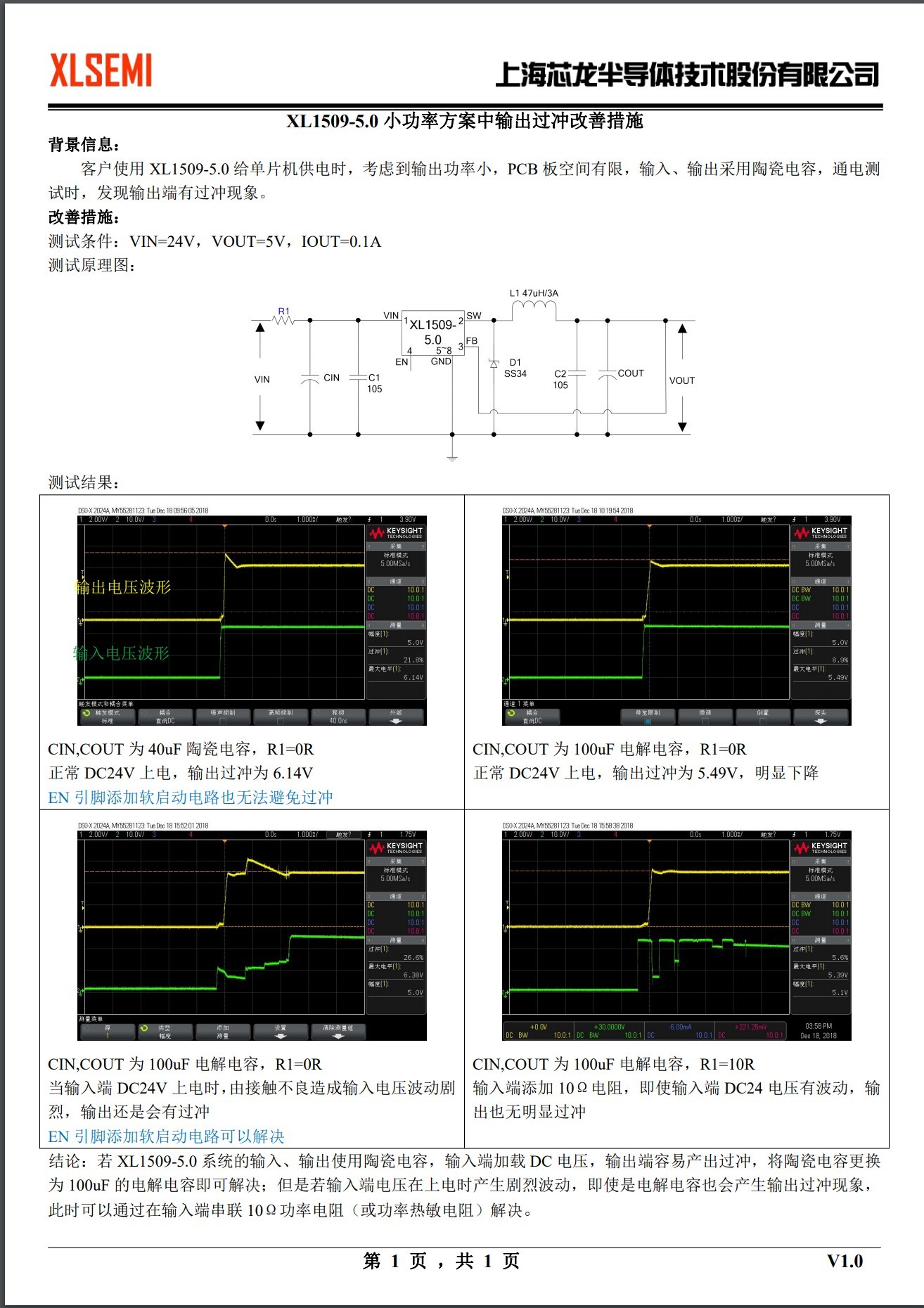

蓄电池供电,xl1509-5.0稳压的。cpu上没有大负载,总共几十mA。
回复

使用道具 举报 送花

  • 打卡等级:以坛为家I
  • 打卡总天数:234
  • 最近打卡:2025-08-23 10:17:51

149

主题

189

回帖

342

积分

中级会员

积分
342
发表于 2025-5-30 11:22:05 | 显示全部楼层
inter*** 发表于 2025-5-30 09:59
蓄电池供电,xl1509-5.0稳压的。cpu上没有大负载,总共几十mA。

你看看手册上说总电流不能超过多少?每个端口最大电流是多少?长时间运行,小于一半才可靠。环境温度也最重要,一般手册给出的都是实验室温度,实际温度恶劣多了。再一个芯片与高压部分要远离,尽量隔离。附近有高压电机器,单片机供电一定要加瞬时保护二极管。否则最容易炸片。我遇到附近有几千伏的设备,坏芯片是常事。
回复

使用道具 举报 送花

  • 打卡等级:常住居民II
  • 打卡总天数:88
  • 最近打卡:2025-08-21 20:27:28
已绑定手机

5

主题

59

回帖

394

积分

中级会员

积分
394
发表于 2025-5-31 19:44:30 | 显示全部楼层
正常使用散热跟得上,不会爆

点评

散热?MCU又不是功率芯片,无需散热,芯片热到需要散热的时候那说明电路设计有大问题了。  详情 回复 发表于 2025-5-31 20:00
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:522
  • 最近打卡:2025-08-24 00:56:18
已绑定手机

40

主题

2410

回帖

3256

积分

荣誉版主

积分
3256
发表于 2025-5-31 20:00:11 | 显示全部楼层
灰太*** 发表于 2025-5-31 19:44
正常使用散热跟得上,不会爆

散热?MCU又不是功率芯片,无需散热,芯片热到需要散热的时候那说明电路设计有大问题了。
