学习《Ai8051U教学视频》心得打卡

skya***

第十集 虚拟键盘LED和数码管

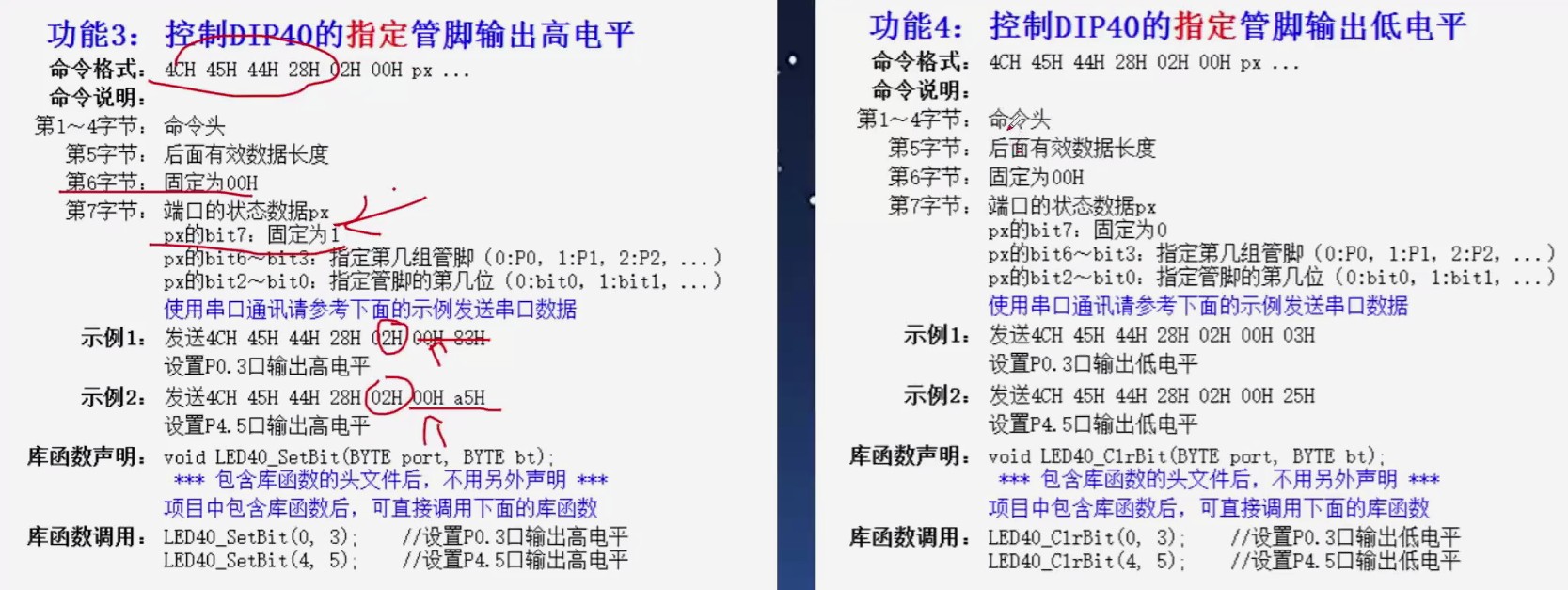

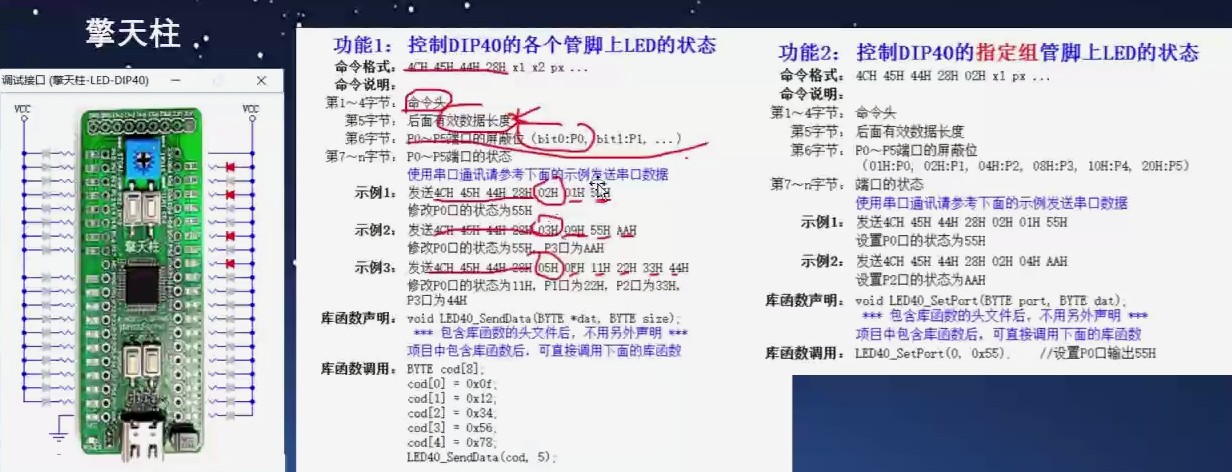

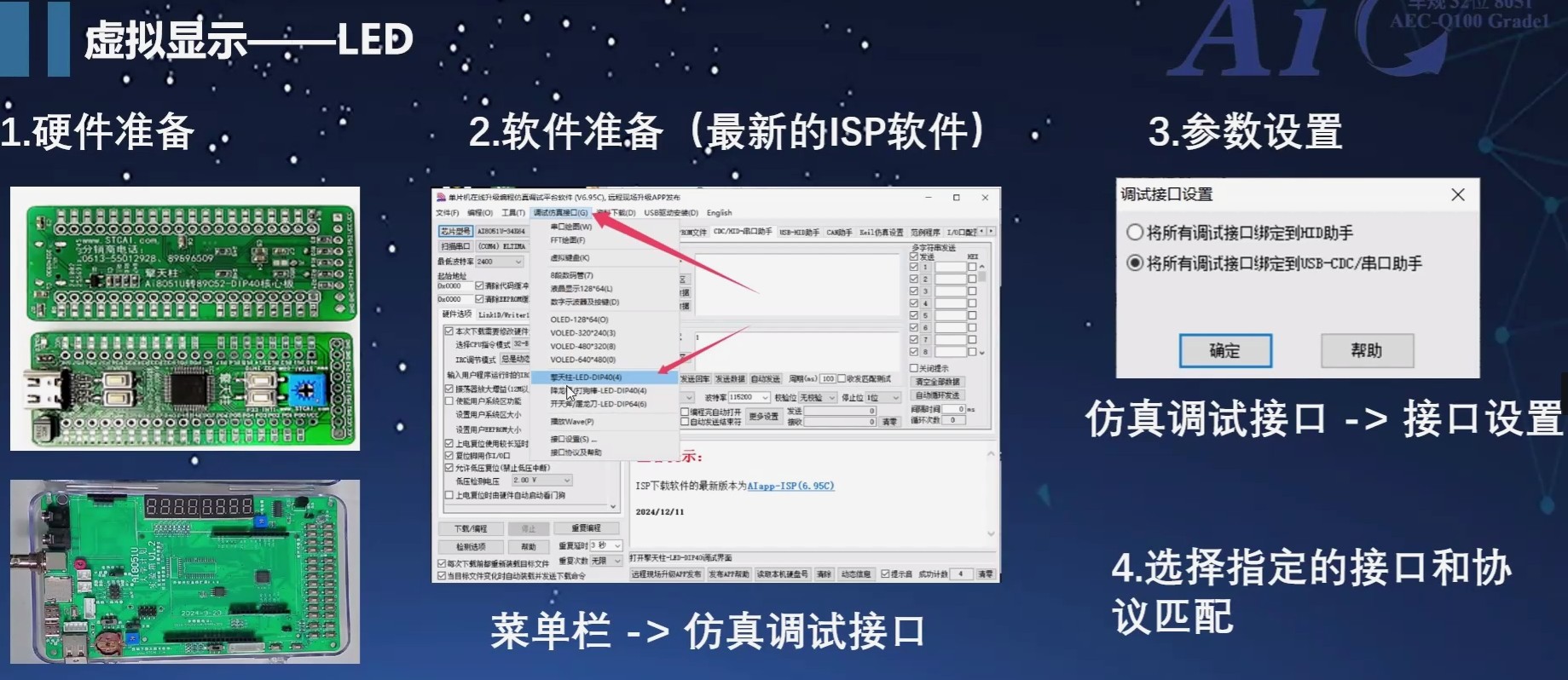

虚拟显示——LED


任务1:P2口流水灯,P10闪烁
任务1代码
void Task1(void)
{
    u8 cod[8] = {0};

    cod[0] = 0x3f;//指定端口 xx11 1111 xxP5P4 P3P2P1P0
    cod[1] = 0xff;//P0 0000 0001
    cod[2] = (led_num % 2)|0xfe;//P1 0000 0010
    cod[3] = ~SEG_W[led_num ];//P2 0000 0100
    cod[4] = 0xff;//P3 0101 0101
    cod[5] = 0xff;//P4 1010 1010
    cod[6] = 0xff;//P5 0101 0101
    LED40_SendData(cod, 7);
    led_num ++;
    if(led_num > 7)led_num = 0;
}

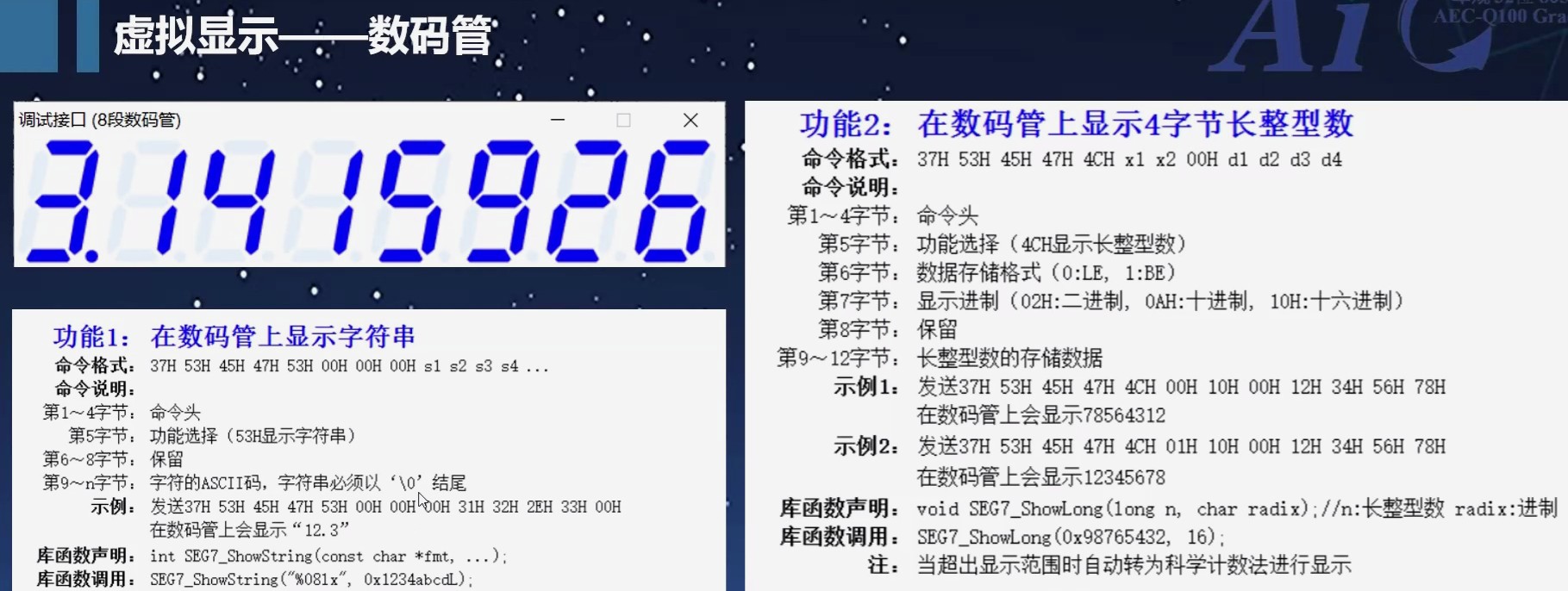

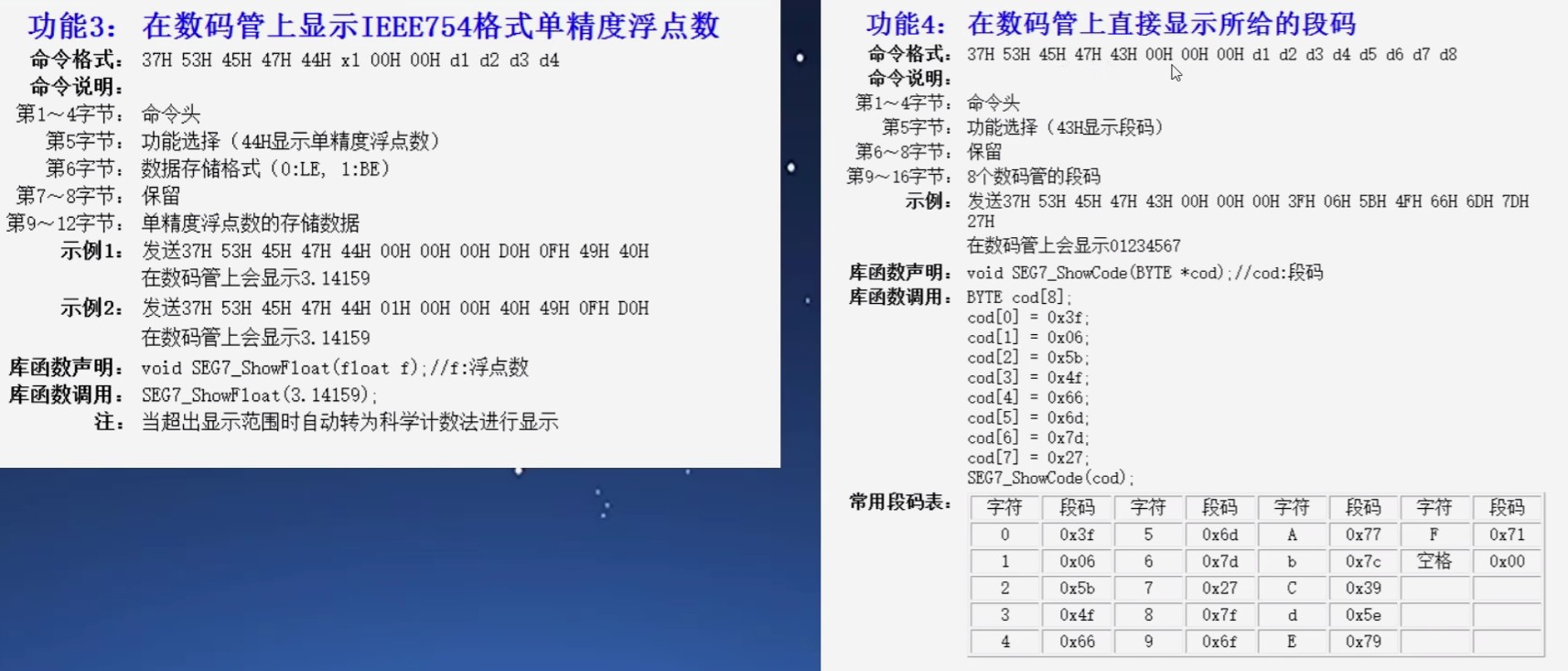

虚拟显示——数码管

任务2:左边数码管显示P32按下次数，右边数码管显示P33按下次数
任务2代码（做了修改，第4位加点显示做分割，默认显示0000.0000）
u8 key_num1 = 0;
u8 K32num = 0,K33num = 0;
void Task2(void)
{
    u8 cod[8];
    cod[0] = SEG_D[K32num/1000%10];
    cod[1] = SEG_D[K32num/100%10];
    cod[2] = SEG_D[K32num/10%10];
    cod[3] = (SEG_D[K32num%10])|0x80;
    cod[4] = SEG_D[K33num/1000%10];
    cod[5] = SEG_D[K33num/100%10];
    cod[6] = SEG_D[K33num/10%10];
    cod[7] = SEG_D[K33num%10];
    SEG7_ShowCode(cod);
    if(P32 == 0)
    {
        key_num++;
        if(key_num == 5)
        {
            K32num++;
        }
    }else{key_num = 0;}
    if(P33 == 0)
    {
        key_num1++;
        if(key_num1 == 5)
        {
            K33num++;
        }
    }else{key_num1 = 0;}
}

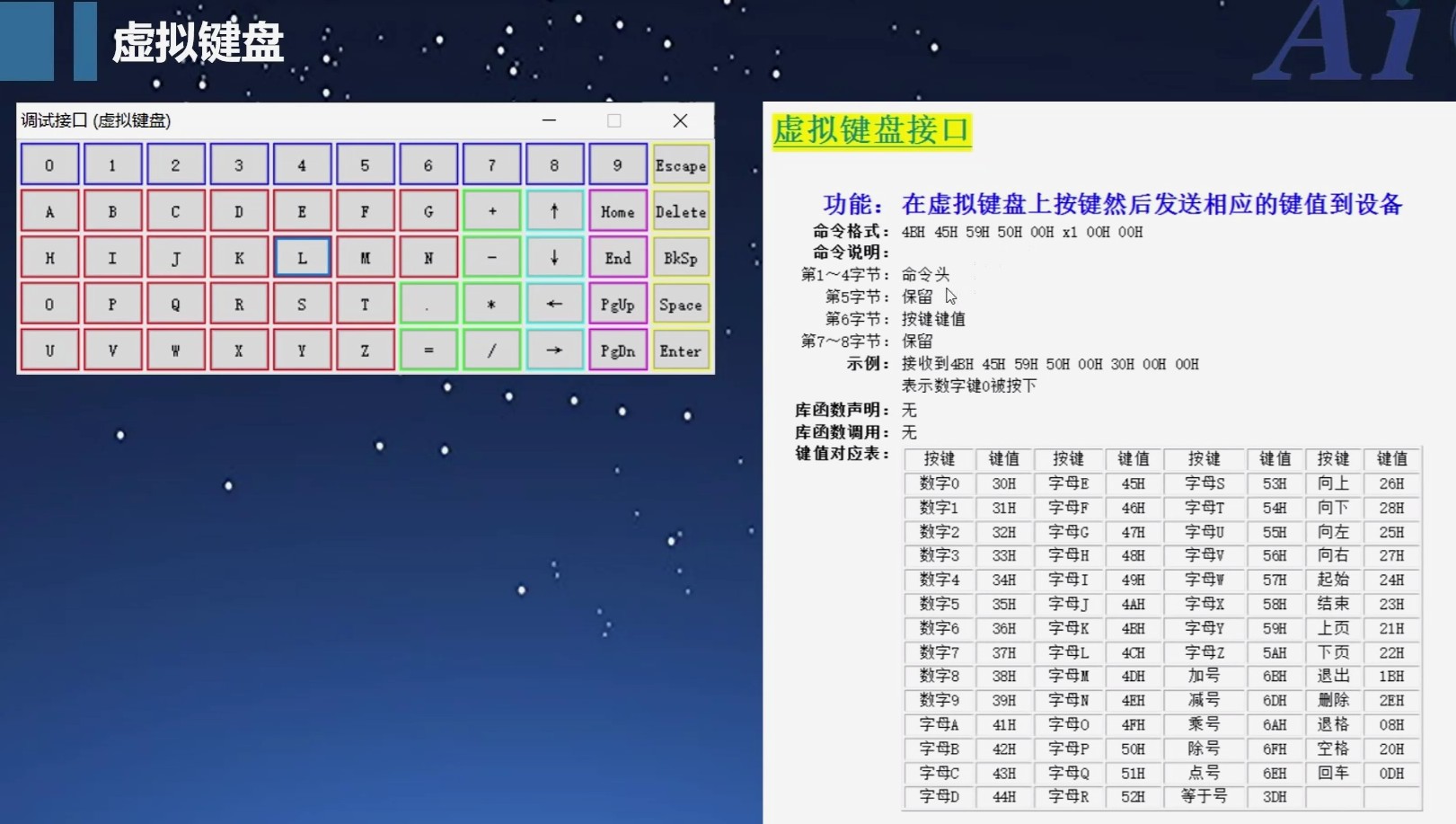

虚拟键盘

任务3:按下数字按键在数码管显示对
应的按键数字!
例:按下按键0数码管显示0;
任务3代码
void main(void)
{
    Sys_init();
    usb_init();                                     //USB CDC 接口配置
    set_usb_OUT_callback(usb_callback);             //设置中断回调回调函数

    Init_595();
    Timer0_Init();
    EA = 1;
    while(1)
    {
        Task_Pro_Handler_Callback();
        REC_NUM = UsbOutBuffer[5]-48;
    }
}
u16 REC_NUM = 0;
void Task3(void)
{
    SEG7_ShowLong(REC_NUM,10);
}

拓展代码
u8 cod[8] = {16,16,16,16,16,16,16,16};
u8 cod1[8] ;
void Task3(void)
{
        if(seg_num == 0)
        {
                cod[0] = 0x40;
                cod[1] = 0x40;
                cod[2] = 0x40;
                cod[3] = 0x40;
                cod[4] = 0x40;
                cod[5] = 0x40;
                cod[6] = 0x40;
                cod[7] = 0x40;
        }
        cod[seg_num-1] = SEG_D[REC_NUM];
        cod1[seg_num-1] = REC_NUM;


        SEG7_ShowCode(cod);
        if(seg_num >= 8)
        {
                if(cod1[0] == 1&&cod1[1] == 2&&cod1[2] == 3&&cod1[3] == 4&&cod1[4] == 5&&cod1[5] == 6&&cod1[6] == 7&&cod1[7] == 8)
                {
                        cod[0] = 0x40;
                        cod[1] = 0x40;
                        cod[2] = 0x5c;//o
                        cod[3] = 0x73;//p
                        cod[4] = 0x79;//e
                        cod[5] = 0x54;//n
                        cod[6] = 0x40;
                        cod[7] = 0x40;

                        SEG7_ShowCode(cod);
                }else seg_num = 0;  //8位结束回0
        }

}
工程代码
AI8051_5_10包含拓展.7z (87.91 KB, 下载次数: 10)

2025-6-11 09:02 上传

点击文件名下载附件

拓展代码工程
AI8051_6_10拓展.7z (82.43 KB, 下载次数: 9)

2025-6-10 23:22 上传

点击文件名下载附件

--哪怕梦想让我们拼的遍体鳞伤，这一次我们也要勇往直前

skya***

第十一集 矩阵按键

摘要

1.矩阵按键的原理

2.矩阵按键的程序实现

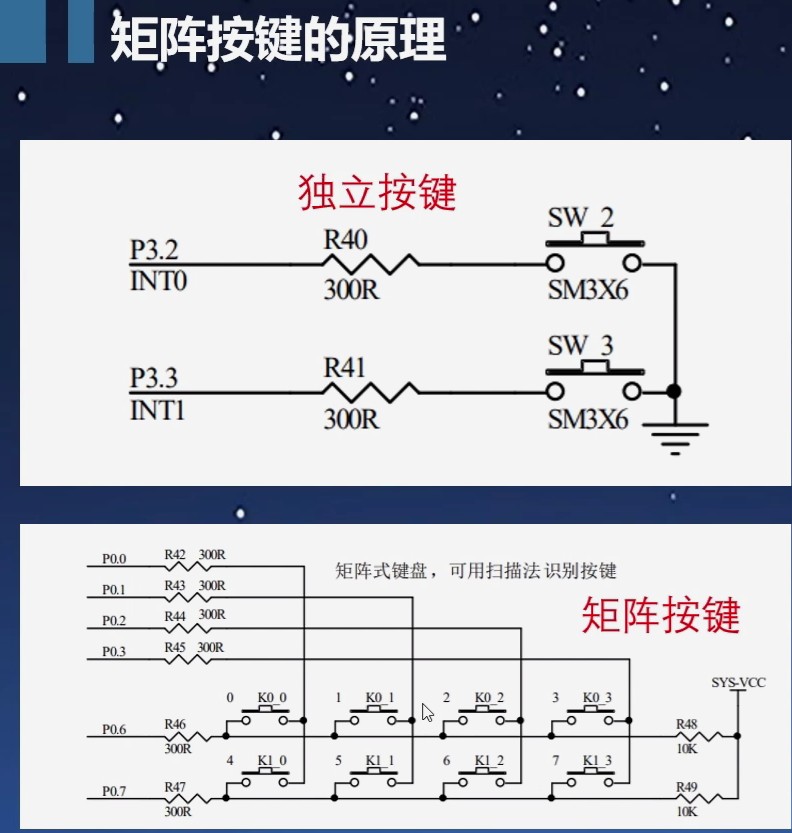

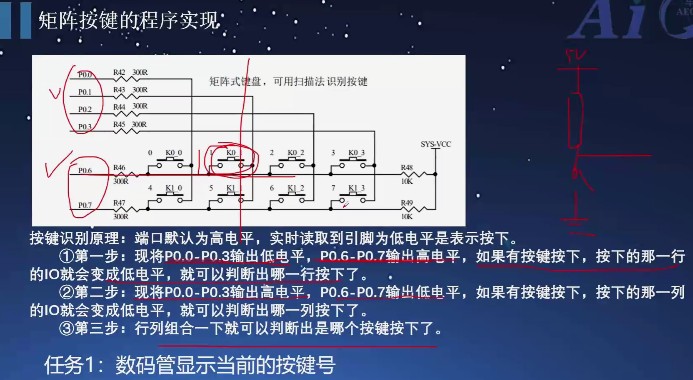

原理



任务1代码

u8 key_board_num = 0xff;
void key_board(void)
{
  COL1 = 0;
  COL2 = 0;
  COL3 = 0;
  COL4 = 0;
  ROW1 = 1;
  ROW2 = 1;

  if(ROW1 == 0||ROW2 == 0)
  {
    if(ROW1 == 0&&ROW2 == 0){}
    else if((ROW1 == 1&&ROW2 ==0)||(ROW1 == 0&&ROW2 ==1))
    {
      if(ROW1 == 0){key_board_num = 0;}
      else if(ROW2 ==0){key_board_num = 4;}

      COL1 = 1;
      COL2 = 1;
      COL3 = 1;
      COL4 = 1;
      ROW1 = 0;
      ROW2 = 0;

      if(COL1 == 0){key_board_num = key_board_num + 1 -1;seg_num++;}
      if(COL2 == 0){key_board_num = key_board_num + 1;seg_num++;}
      if(COL3 == 0){key_board_num = key_board_num + 2;seg_num++;}
      if(COL4 == 0){key_board_num = key_board_num + 3;seg_num++;}
      printf("%d按键按下\r\n",key_board_num);
    }
    COL1 = 0;
    COL2 = 0;
    COL3 = 0;
    COL4 = 0;
    ROW1 = 1;
    ROW2 = 1;
  }
  else
  {
    key_board_num = 0xff;
  }
}
void key_Seg(void)
{
  seg_num++;
  if(seg_num >= 8)    seg_num = 0;  //8位结束回0
  Display_Seg(~SEG_W[0],SEG_D[key_board_num]);
}

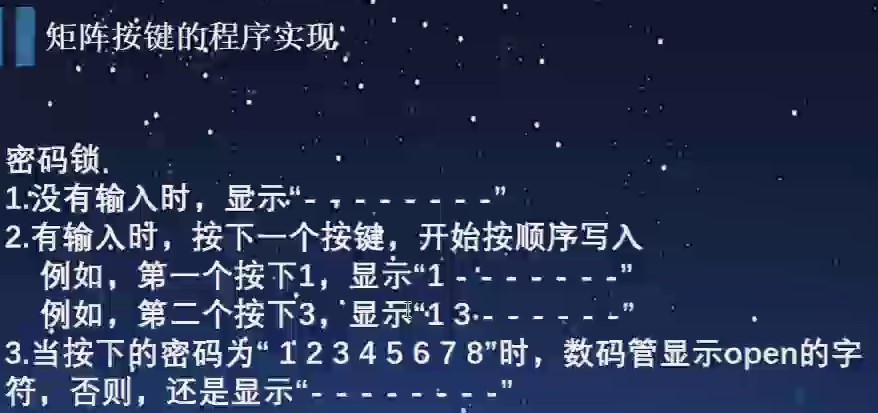

程序实现

代码

void key_board(void)
{
  COL1 = 0;
  COL2 = 0;
  COL3 = 0;
  COL4 = 0;
  ROW1 = 1;
  ROW2 = 1;

  if(ROW1 == 0||ROW2 == 0)
  {
    if((ROW1 == 0)&&(ROW2 == 0)){}
    else if(((ROW1 == 1)&&(ROW2 ==0))||((ROW1 == 0)&&(ROW2 ==1)))
    {
      if(ROW1 == 0){key_board_num = 0;}
      else if(ROW2 ==0){key_board_num = 4;}

      COL1 = 1;
      COL2 = 1;
      COL3 = 1;
      COL4 = 1;
      ROW1 = 0;
      ROW2 = 0;

      if(COL1 == 0){key_board_num = key_board_num + 1 -1;}
      if(COL2 == 0){key_board_num = key_board_num + 1;}
      if(COL3 == 0){key_board_num = key_board_num + 2;}
      if(COL4 == 0){key_board_num = key_board_num + 3;}
      //printf("%d按键按下\r\n",key_board_num);
    }
    COL1 = 0;
    COL2 = 0;
    COL3 = 0;
    COL4 = 0;
    ROW1 = 1;
    ROW2 = 1;
  }
  else
  {
    key_board_num = 0xff;
  }
}
void key_Seg(void)
{
  Display_Seg(~SEG_W[led_num],SEG_D[possward[led_num]]);
  led_num++;
  if(led_num >= 8)    led_num = 0;  //8位结束回0
}
void write_pow(void)
{
  if(key_board_num < 0xff)
  {
    key_num ++;
    if(key_num == 5)
    {
      if(seg_num == 0)
      {
        possward[0] = 16;
        possward[1] = 16;
        possward[2] = 16;//o
        possward[3] = 16;//p
        possward[4] = 16;//e
        possward[5] = 16;//n
        possward[6] = 16;
        possward[7] = 16;
      }
      possward[seg_num] = key_board_num;
      seg_num ++;
      if(seg_num == 8)
      {
        if(possward[0] == 1&&possward[1] == 2&&possward[2] == 3&&possward[3] == 4&&possward[4] == 5&&possward[5] == 6&&possward[6] == 7&&possward[7] == 0)
        {
          possward[0] = 17;
          possward[1] = 1;
          possward[2] = 17;//o
          possward[3] = 1;//p
          possward[4] = 17;//e
          possward[5] = 1;//n
          possward[6] = 17;
          possward[7] = 1;
        }
        else
        {
          possward[0] = 16;
          possward[1] = 16;
          possward[2] = 16;//o
          possward[3] = 16;//p
          possward[4] = 16;//e
          possward[5] = 16;//n
          possward[6] = 16;
          possward[7] = 16;
        }
        seg_num = 0;
      }
    }
  }
  else
  {
    key_num = 0;
  }
}

拓展

代码包含洗衣机拓展

AI8051_6_11.7z (94.79 KB, 下载次数: 7)

2025-6-12 14:01 上传

点击文件名下载附件

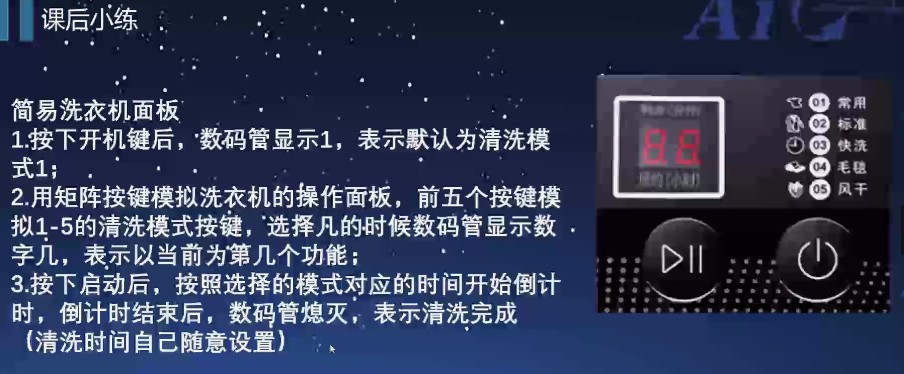

洗衣机拓展

--哪怕梦想让我们拼的遍体鳞伤，这一次我们也要勇往直前

skya***

第十二集 复位系统

摘要

1硬件复位

2.软件复位

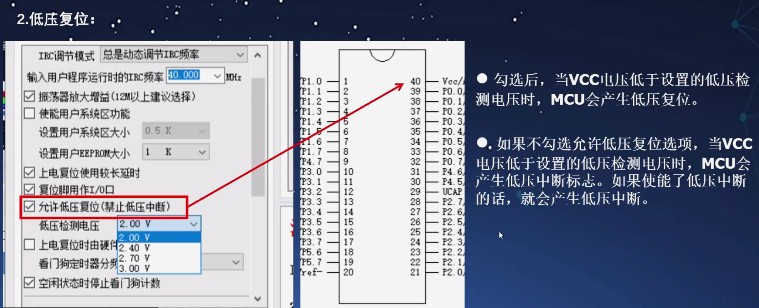

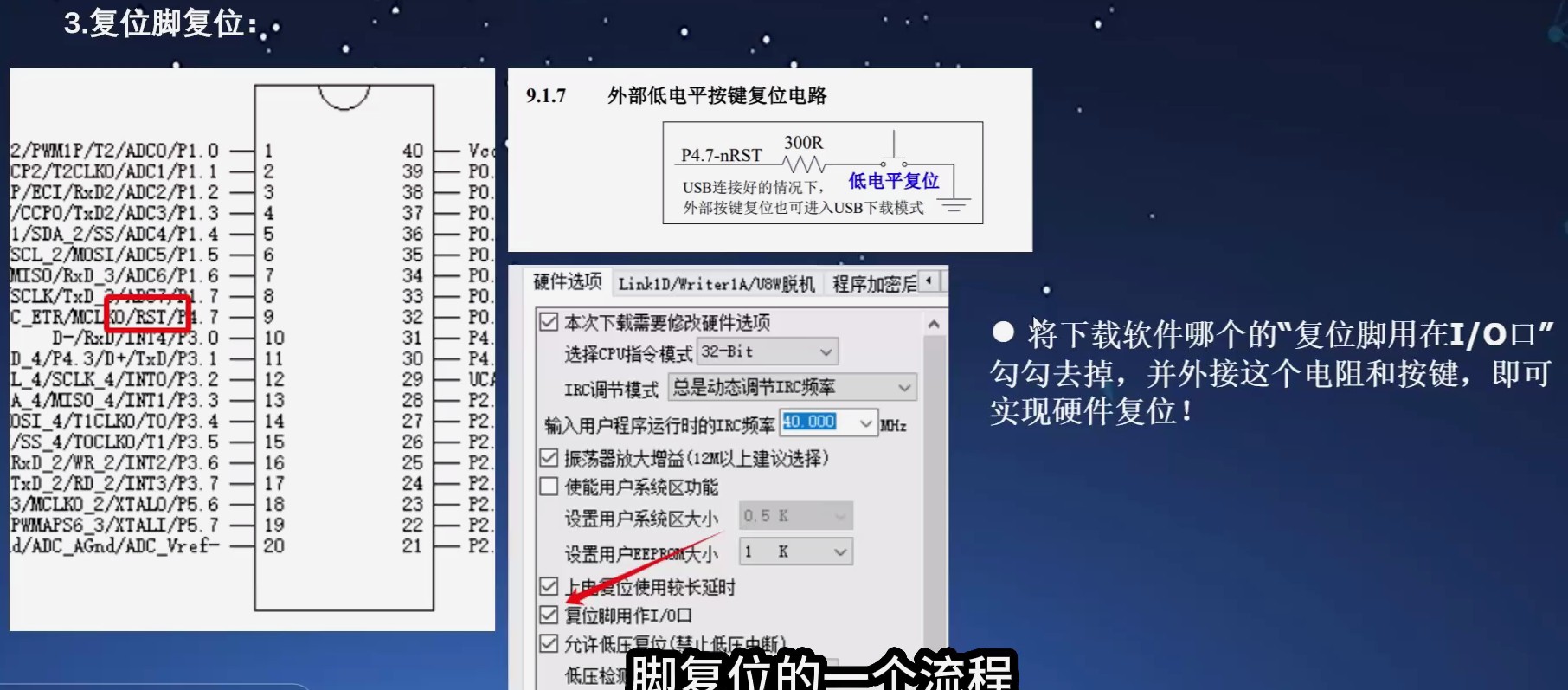

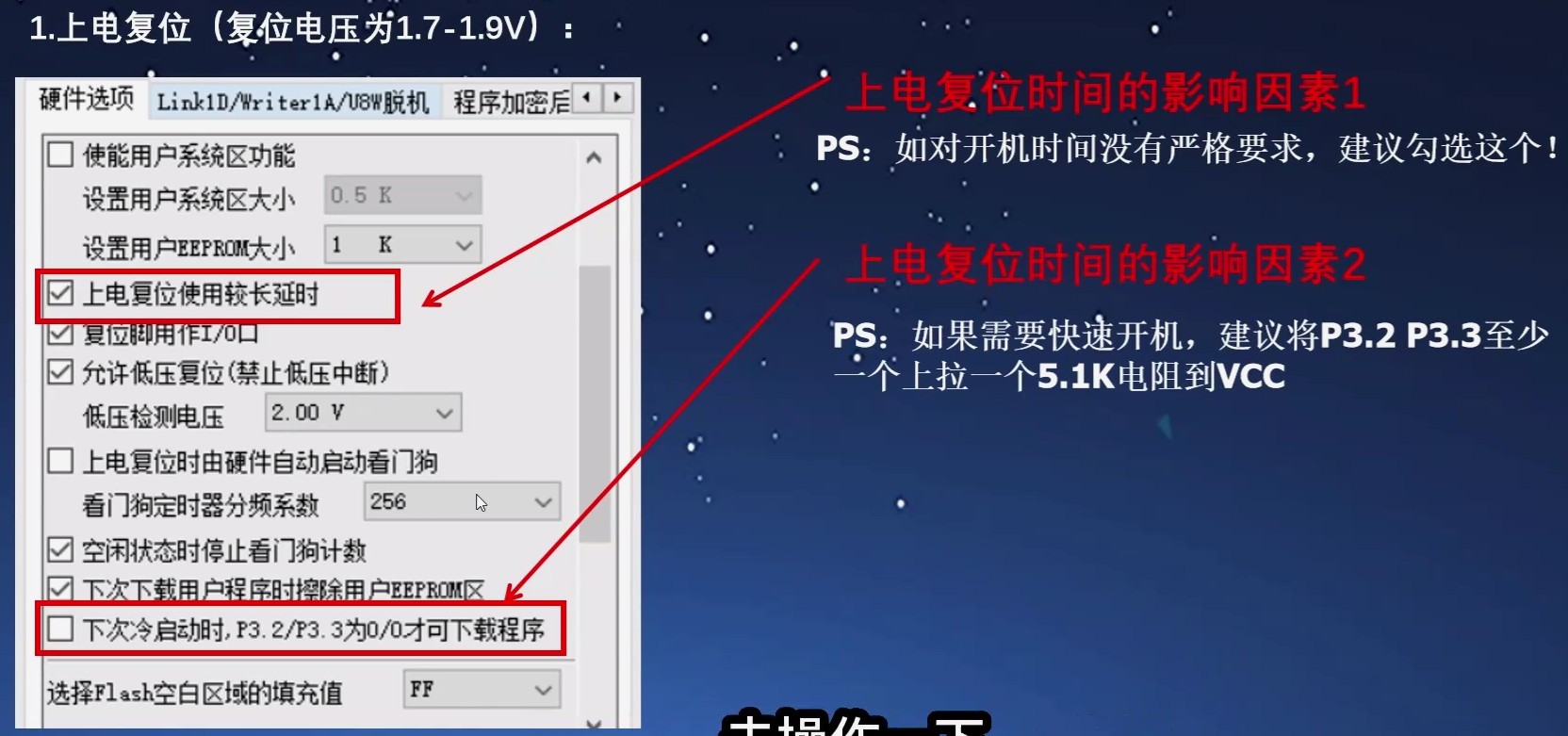

硬件复位

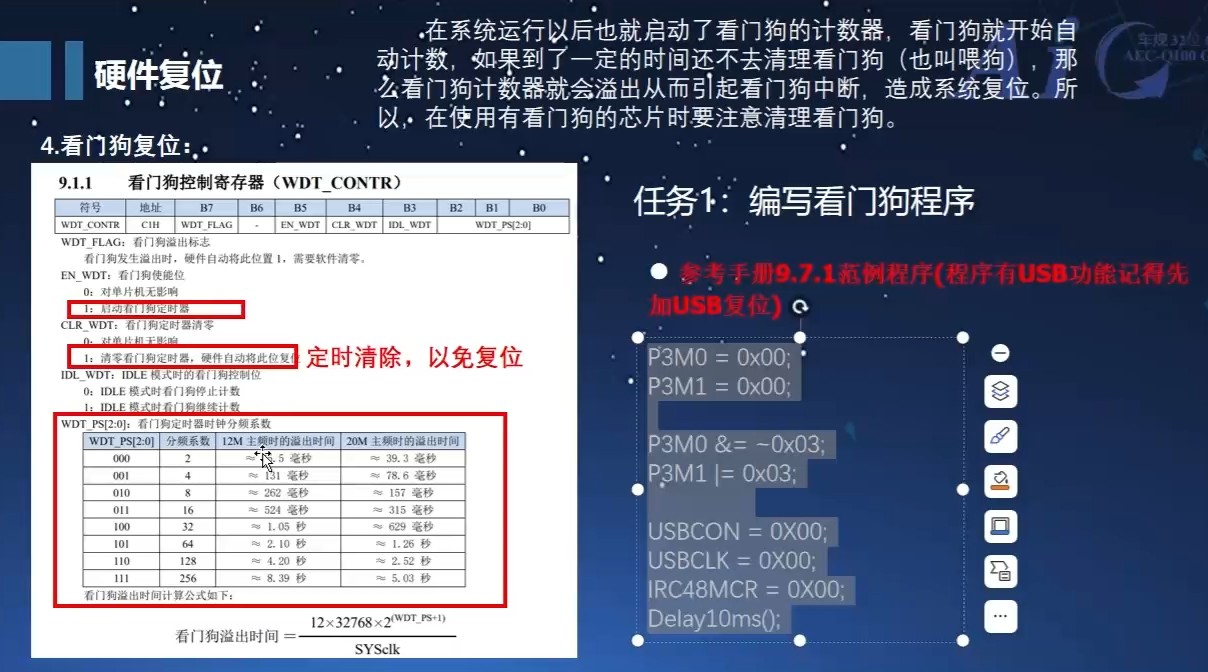

看门狗复位代码，按下按键跳过喂狗超时将复位

WDT_CONTR = 0X24;//开启看门狗
    while(1)
    {
        Task_Pro_Handler_Callback();
        //REC_NUM = UsbOutBuffer[5]-48;//任务3
        if(P33 != 0)
            WDT_CONTR = 0X34;//喂狗
    }
软件复位代码，P32软件复位，P32软件复位并进入下载模式

void key(void)
{
    if(P32 == 0)
    {
        key_num++;
        if(key_num == 5)
        {
            //printf("按键按下\r\n");
            USB_Reset_U();
            IAP_CONTR = 0X20;//软件复位，不进入下载模式
        }
    }
    else
    {
        key_num = 0;
    }
    if(P33 == 0)
    {
        key_num1++;
        if(key_num1 == 5)
        {
            //printf("按键按下\r\n");
            USB_Reset_U();
            IAP_CONTR = 0X60;//软件复位，进入下载模式
        }
    }
    else
    {
        key_num1 = 0;
    }
}

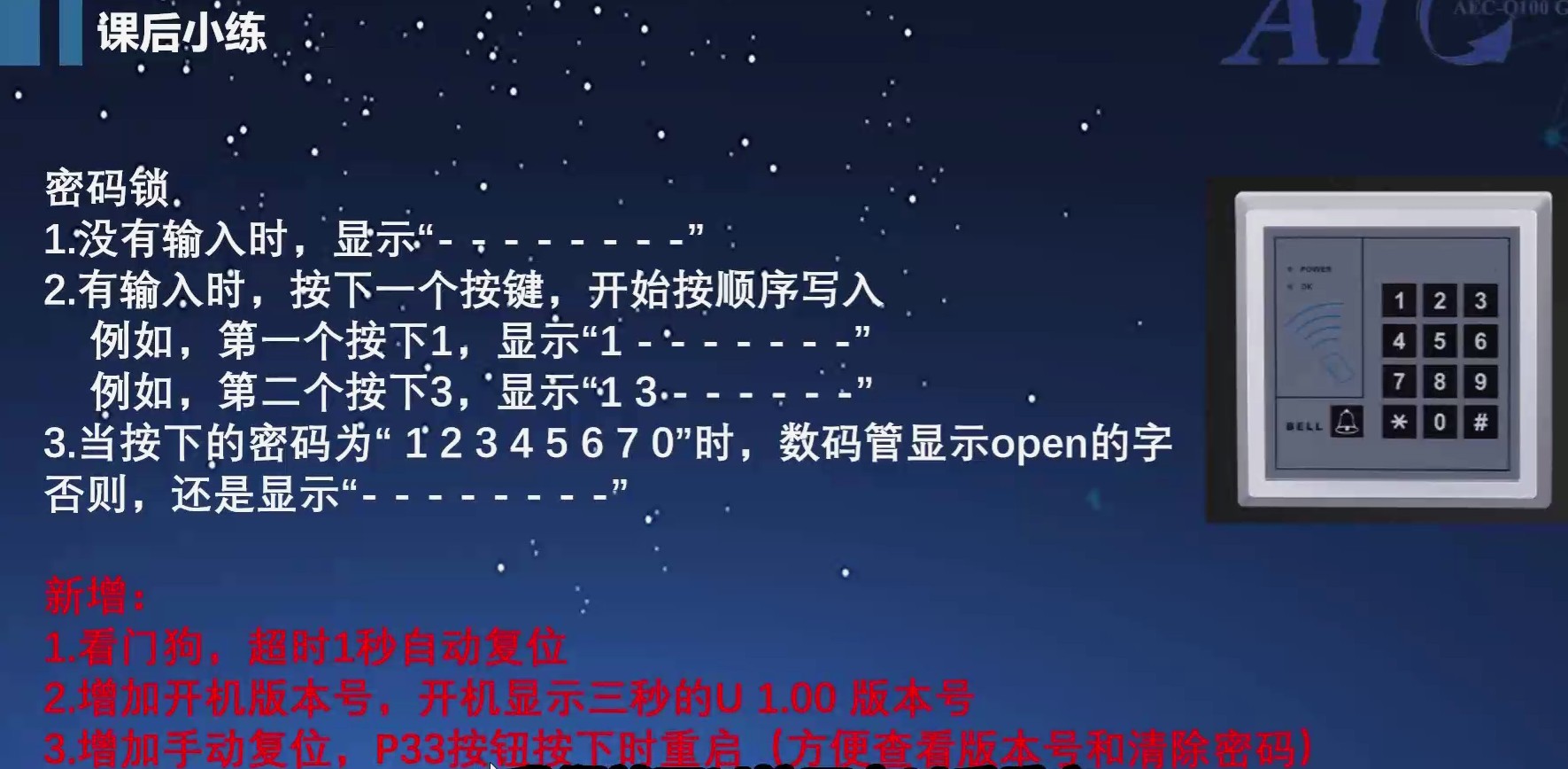

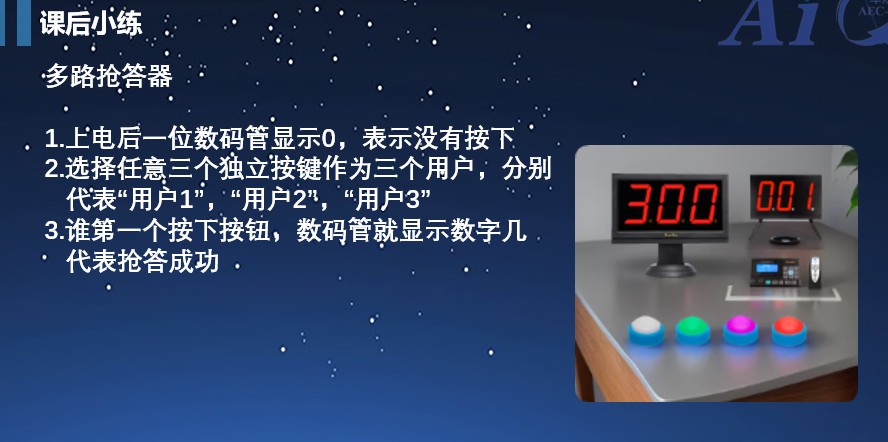

课后小练

拓展代码：

AI8051_7_12.7z (97.4 KB, 下载次数: 7)

2025-6-16 16:46 上传

点击文件名下载附件



--哪怕梦想让我们拼的遍体鳞伤，这一次我们也要勇往直前

skya***

第十三集 外部中断

摘要

1.中断系统介绍

2.外部中断介绍

3.外部中断用法

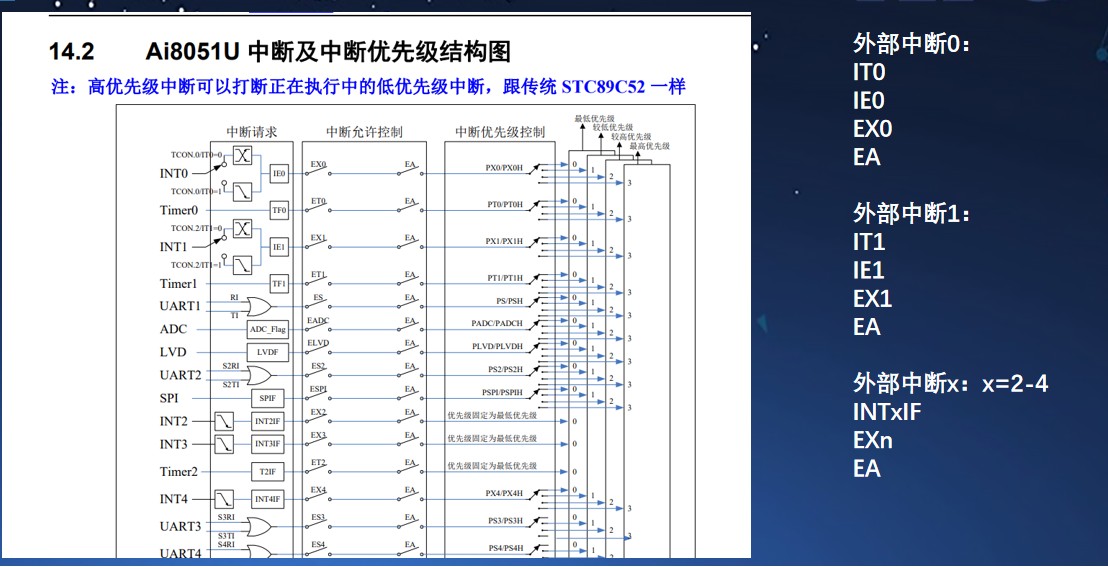

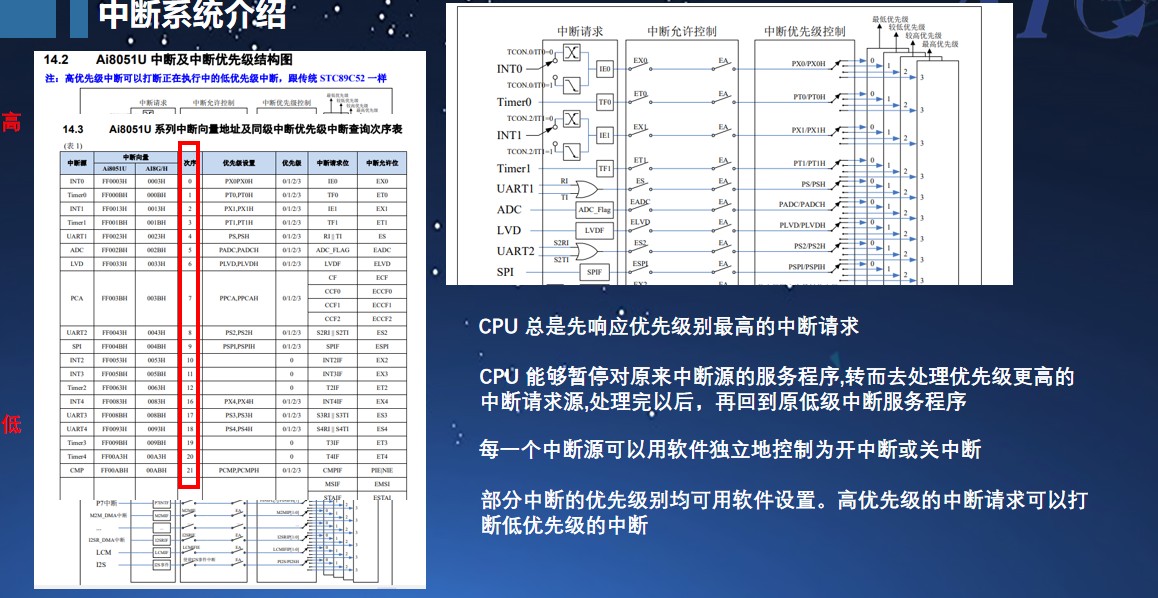

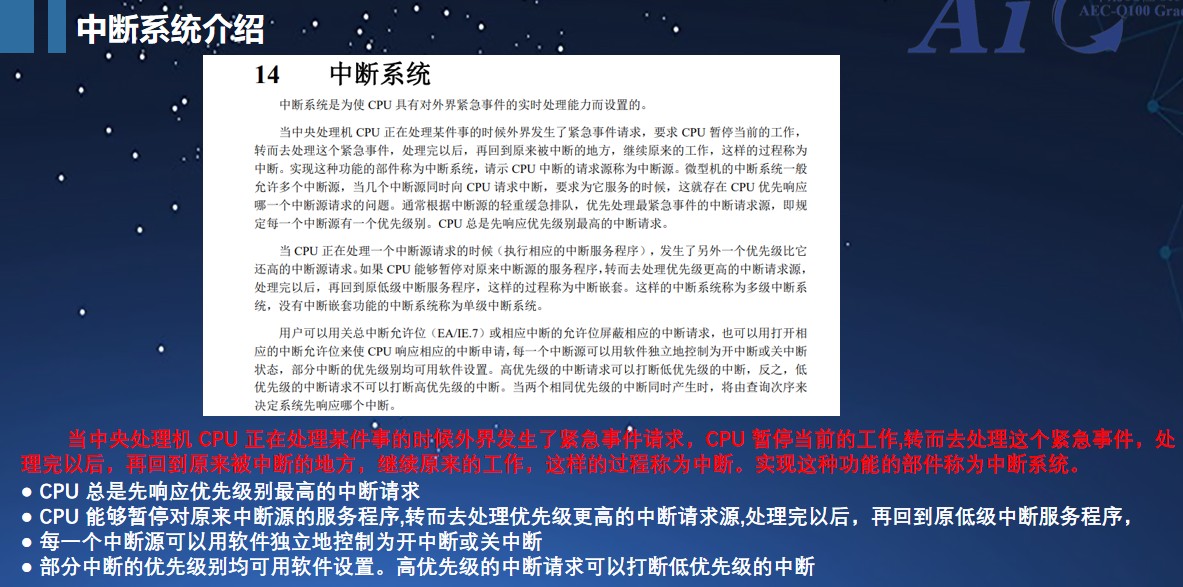

中断系统介绍

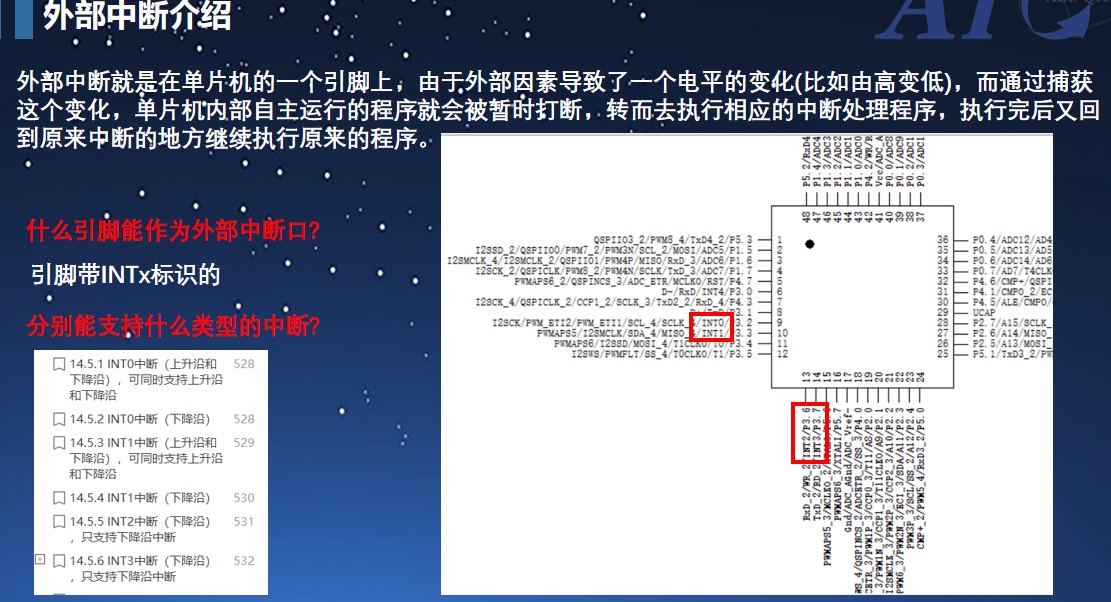

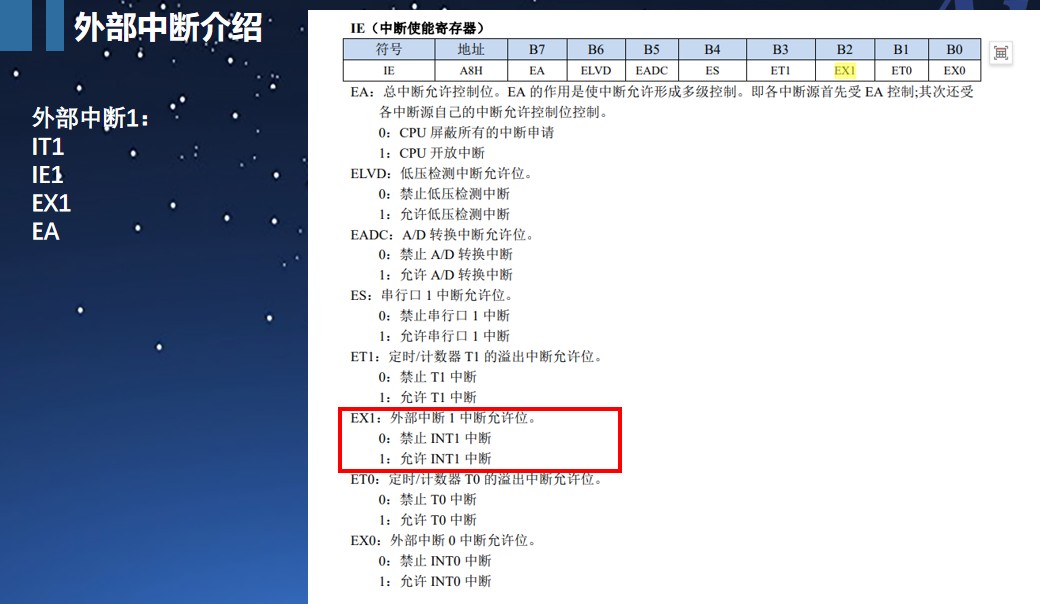

外部中断

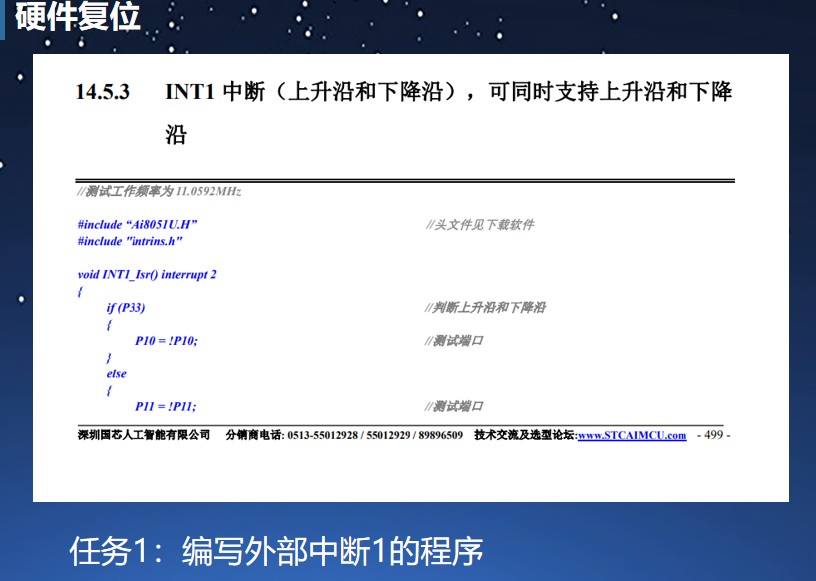

硬件复位

任务1：编写外部中断1的程序

任务代码：

void Delay3000ms(void)  //@24.000MHz
{
    unsigned long edata i;

    _nop_();
    _nop_();
    i = 17999998UL;
    while (i) i--;
}
void INT1_Init(void)
{
    IT1 = 1;            //下降沿中断
    EX1 = 1;            //外部中断1允许
    EA = 1;             //打开总中断
}
void INT_ISR(void) interrupt 2
{
    P21 = !P21;
}
void main(void)
{
    Sys_init();
    usb_init();                                     //USB CDC 接口配置
    set_usb_OUT_callback(usb_callback);             //设置中断回调回调函数

    Init_595();
    INT1_Init();
    Timer0_Init();
    EA = 1;
    //Task4();

    //WDT_CONTR = 0X24;//开启看门狗


    while(1)
    {
        //Task_Pro_Handler_Callback();
        //REC_NUM = UsbOutBuffer[5]-48;//任务3
        //if(P33 != 0)
        //WDT_CONTR = 0X35;//喂狗 超时时间1秒
        P20 = !P20;
        Delay3000ms();
    }
}

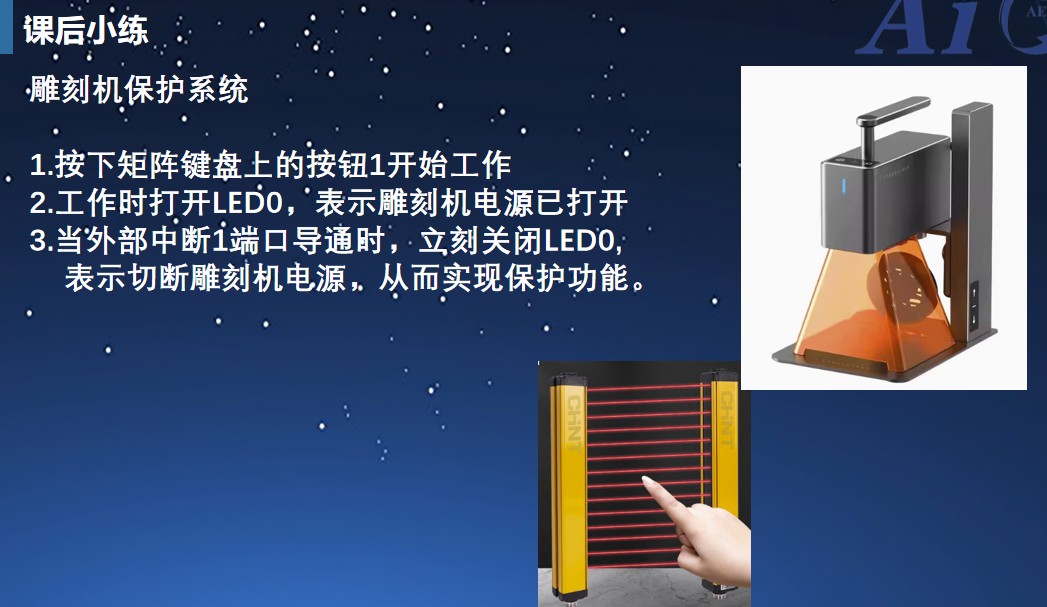

拓展

拓展代码：

void INT1_Init(void)
{
    IT1 = 1;            //下降沿中断
    EX1 = 1;            //外部中断1允许
    EA = 1;             //打开总中断
}
void INT_ISR(void) interrupt 2
{
    P00 = 0;//关灯 光机停止工作 模拟保护
}
void key_start(void)
{
    COL1 = 0;
    COL2 = 0;
    COL3 = 0;
    COL4 = 0;
    ROW1 = 1;
    ROW2 = 1;

    if(ROW1 == 0||ROW2 == 0)
    {
        if((ROW1 == 0)&&(ROW2 == 0)){}
        else if(((ROW1 == 1)&&(ROW2 ==0))||((ROW1 == 0)&&(ROW2 ==1)))
        {
            if(ROW1 == 0){key_board_num = 0;}
            else if(ROW2 ==0){key_board_num = 4;}

            COL1 = 1;
            COL2 = 1;
            COL3 = 1;
            COL4 = 1;
            ROW1 = 0;
            ROW2 = 0;

            if(COL1 == 0){key_board_num = key_board_num + 1 -1;}
            if(COL2 == 0){key_board_num = key_board_num + 1;}
            if(COL3 == 0){key_board_num = key_board_num + 2;}
            if(COL4 == 0){key_board_num = key_board_num + 3;}
            //printf("%d按键按下\r\n",key_board_num);
        }
        COL1 = 0;
        COL2 = 0;
        COL3 = 0;
        COL4 = 0;
        ROW1 = 1;
        ROW2 = 1;
    }
    else
    {
        key_board_num = 0xff;
    }
}
void main(void)
{
    Sys_init();
    usb_init();                                     //USB CDC 接口配置
    set_usb_OUT_callback(usb_callback);             //设置中断回调回调函数

    Init_595();
    INT1_Init();

    Timer0_Init();
    EA = 1;
    //Task4();

    //WDT_CONTR = 0X24;//开启看门狗

    P0=0x00;
    while(1)
    {
        //Task_Pro_Handler_Callback();
        //REC_NUM = UsbOutBuffer[5]-48;//任务3
        //if(P33 != 0)
        //WDT_CONTR = 0X35;//喂狗 超时时间1秒
        key_start();
        if(key_board_num == 1)
        {
            P00 = 1;
        }
        //P20 = !P20;
        //Delay3000ms();
    }
}

--哪怕梦想让我们拼的遍体鳞伤，这一次我们也要勇往直前

skya***

第十四集 IO中断

摘要

1.IO中断介绍

2.IO中断用法

3.中断优先级的设置

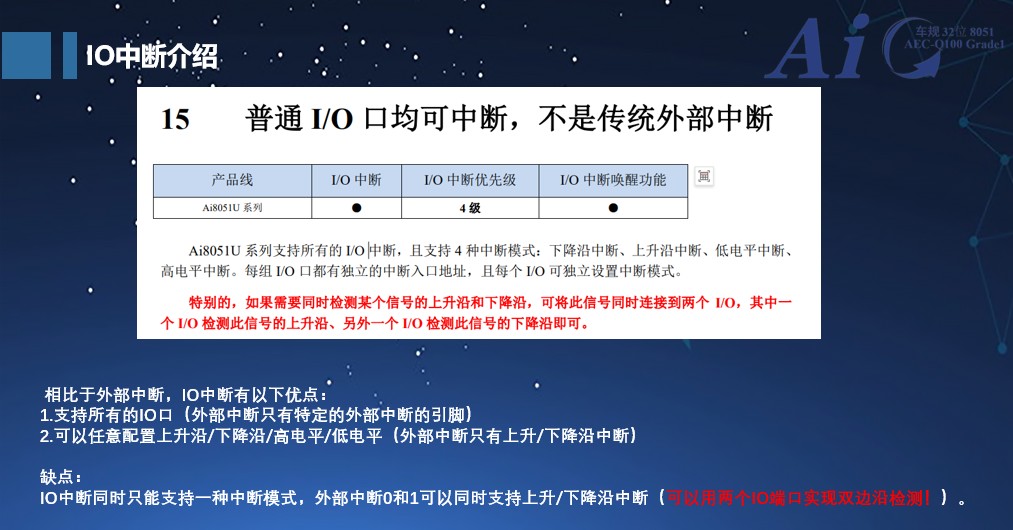

IO中断介绍

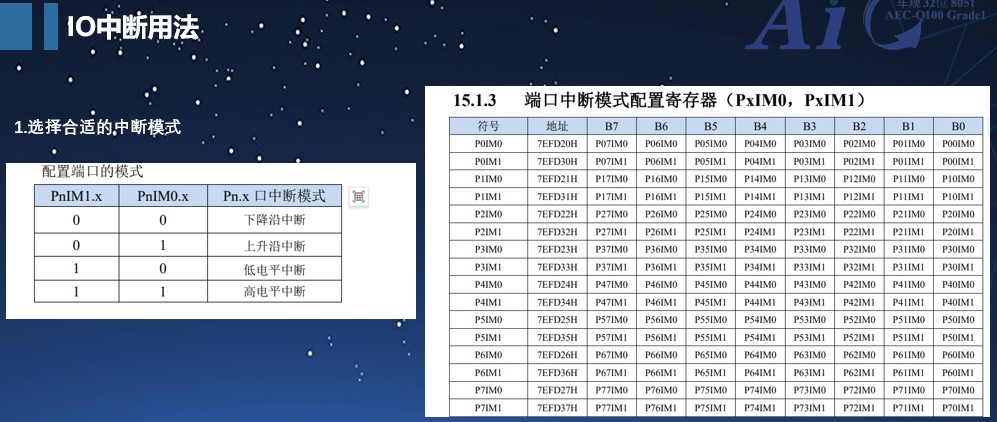

IO中断用法

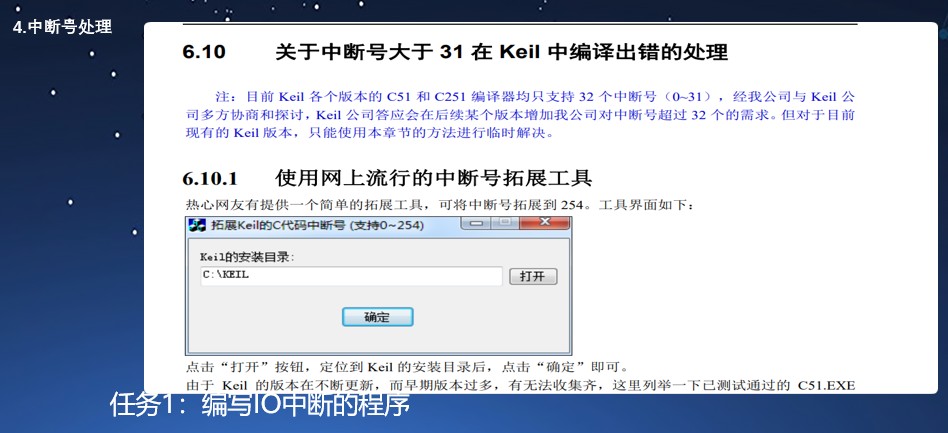

任务1：编写IO中断的程序
代码：触发中断P20状态取反

void P3_IO_Init(void)
{
  P3IM0 = 0X00;   //IO中断模式设置为了下降沿
  P3IM1 = 0X00;

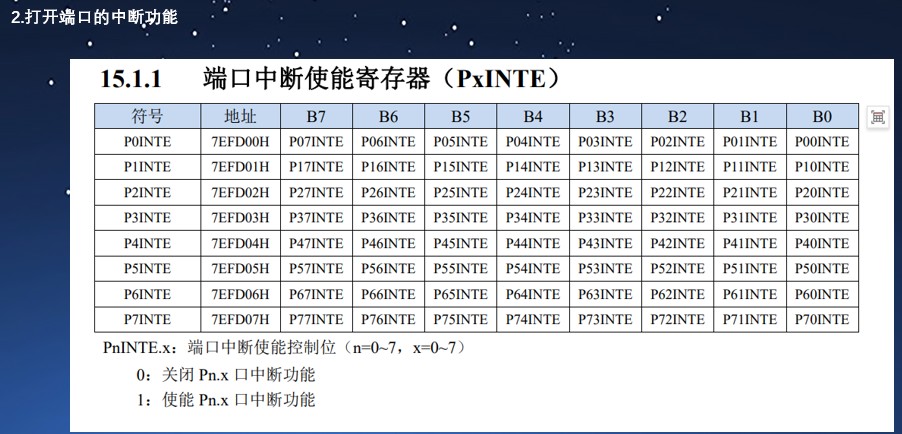

  P3INTE= 0x04;   //打开中断 7654 3210 8421 8421
}
void main(void)
{
  Sys_init();
  usb_init();                                     //USB CDC 接口配置
  set_usb_OUT_callback(usb_callback);             //设置中断回调回调函数
  Timer0_Init();
  P3_IO_Init();
  EA = 1;

  P20 = 1;
    while(1)
  {
    P21 = !P21;
    Delay3000ms();
  }
}
void P3_IO_ISR(void)  interrupt 40
{
  u8 intf;

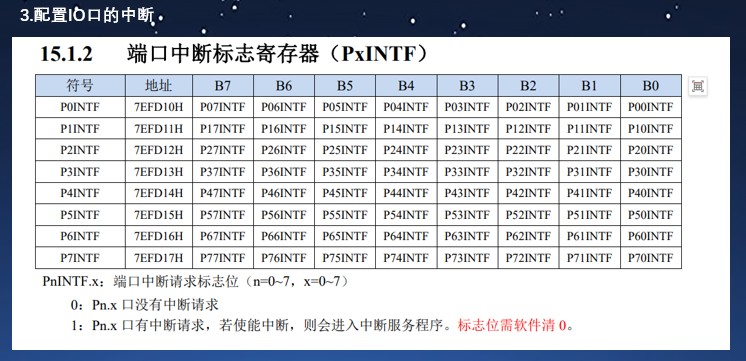

  intf = P3INTF;
  if( intf )      //判断有没有IO触发了中断
  {
    P3INTF = 0;
    if( intf & 0x04 )//判断是否是P32按钮按下
    {
      P20 = !P20;
    }
  }
}

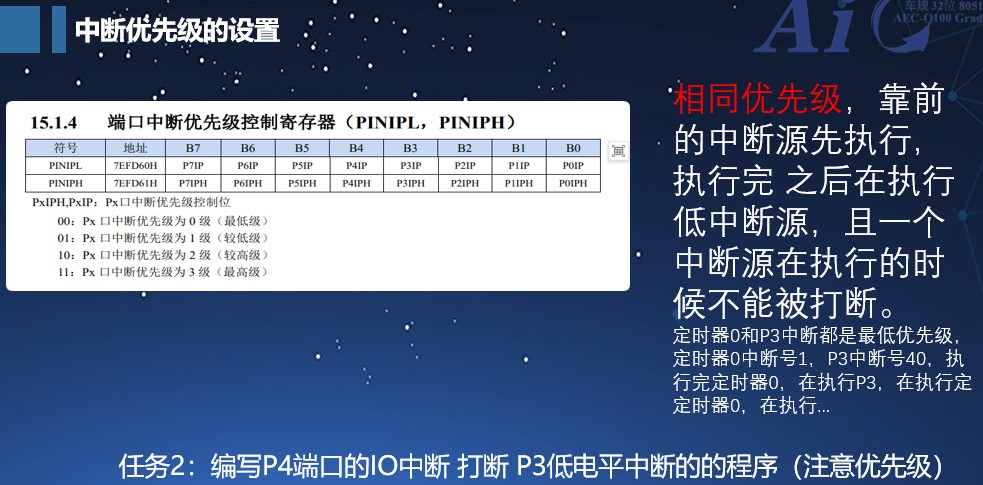

中断优先级设置

任务2：编写P4端口的IO中断 打断 P3低电平中断的的程序（注意优先级）

代码：（将P4改为了P1，P1默认优先级比P3高，P1可以打断P3，P3不能打断P1；修改优先级后给予P3最高优先级后，P3可以打断P1）
void P3_IO_Init(void)
{
  P3IM0 = 0X00;   //IO中断模式设置为了下降沿
  P3IM1 = 0Xff;

  P3INTE= 0x04;   //打开中断 P32 7654 3210 8421 8421

  PINIPH  |= 0x08;  //写入最高优先级
  PINIPL  |= 0x08;
}
void P1_IO_Init(void)
{
  P1IM0 = 0X00;   //IO中断模式设置为了下降沿
  P1IM1 = 0Xff;

  P1INTE= 0x04;   //打开中断 P12 7654 3210 8421 8421
}
void main(void)
{
  Sys_init();
  usb_init();                                     //USB CDC 接口配置
    set_usb_OUT_callback(usb_callback);             //设置中断回调回调函数
    Init_595();
  Timer0_Init();
  P3_IO_Init();
  P1_IO_Init();
  EA = 1;

  P20 = 1;
  P22 = 1;
    while(1)
  {
    //Task_Pro_Handler_Callback();        //执行功能函数
    Display_Seg(0xfe,0x3f);
  }
}
void P3_IO_ISR(void)  interrupt 40
{
  u8 intf;
  intf = P3INTF;
  if( intf )      //判断有没有IO触发了中断
  {
    P3INTF = 0;
    if( intf & 0x04 )//判断是否是P32按钮按下
    {
      Display_Seg(0xfe,0x5b);
    }
  }
}
void P1_IO_ISR(void)  interrupt 38
{
  u8 intf;
  intf = P1INTF;
  if( intf )      //判断有没有IO触发了中断
  {
    P1INTF = 0;
    if( intf & 0x04 )//判断是否是P32按钮按下
    {
      Display_Seg(0xfe,0x06);
    }
  }
}
课后练习

练习代码：

void P1_IO_Init(void)
{
  P1IM0 = 0X00;   //IO中断模式设置为了下降沿
  P1IM1 = 0Xff;

  P1INTE= 0x07;   //打开中断 P12 7654 3210 8421 8421
}
void main(void)
{
  Sys_init();
  usb_init();                                     //USB CDC 接口配置
    set_usb_OUT_callback(usb_callback);             //设置中断回调回调函数
    Init_595();
  Timer0_Init();
  //P3_IO_Init();
  P1_IO_Init();
  EA = 1;

  P20 = 1;
  P22 = 1;
    while(1)
  {
    //Task_Pro_Handler_Callback();        //执行功能函数
    Display_Seg(0xfe,0x3f);
  }
}
void P1_IO_ISR(void)  interrupt 38
{
  u8 intf;
  intf = P1INTF;
  if( intf )      //判断有没有IO触发了中断
  {
    //P1INTF = 0;
    if( intf & 0x04 )//判断是否是P12按钮按下
    {
      Display_Seg(0xfe,0x4f);
      while(1);
    }
    if( intf & 0x02 )//判断是否是P11按钮按下
    {
      Display_Seg(0xfe,0x5b);
      while(1);
    }
    if( intf & 0x01 )//判断是否是P10按钮按下
    {
      Display_Seg(0xfe,0x06);
      while(1);
    }
  }
}

--哪怕梦想让我们拼的遍体鳞伤，这一次我们也要勇往直前
