几款USB转TTL 都无法连接PWM硬件移相测试卡

wf137***

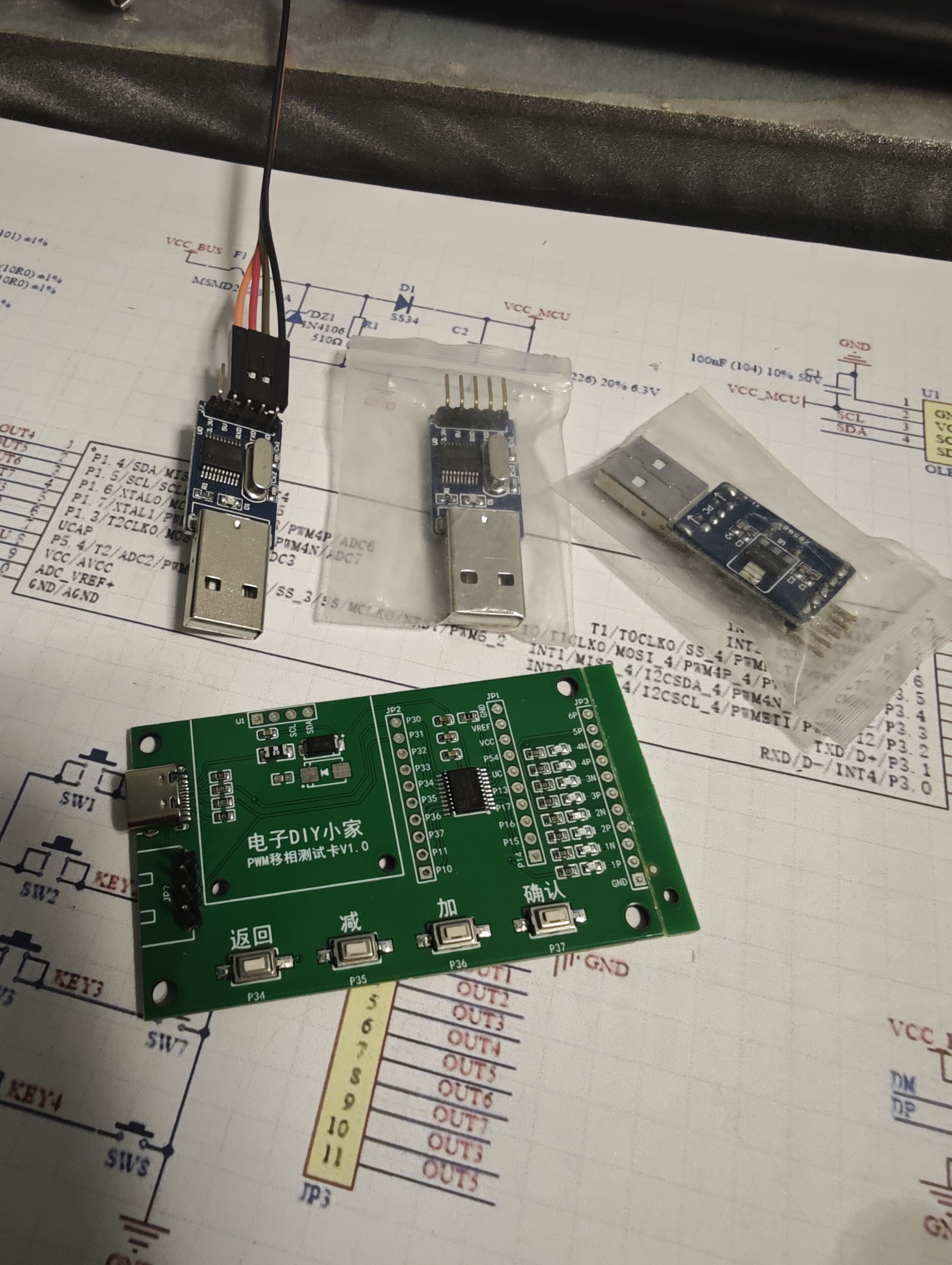

PWM硬件移相测试卡下载连接失败求助！我试了好几款USB转TTL  都无法连接下载程序  搞得我精神快崩溃了！期待大神救救  我这个可怜的菜鸟! 谢谢！

国芯人***

您好！感谢您提供详细的描述。经过仔细分析，我整理出以下解决方案：

1. USB转TTL的正确连接
   USB转TTL的连接通常需要以下步骤：
将USB端子与TTL端子正确对齐。
使用专用的USB转TTL转换器进行连接。
确保转换器与TTL芯片在信号端或数据端正确连接。

2. PWM移相测试卡的连接
检查PWM移相测试卡的连接是否正确，确保所有端子都连接到位。
确保测试卡的电源和信号端子与转换器正确连接。
使用正确的驱动程序或软件配置测试卡，以确保信号正确传输。

3. 软件配置与调试
确保PWM移相测试卡的软件版本与转换器的版本一致。
检查连接后的信号是否正常，使用示波器或示波器工具进行验证。
如果出现异常信号，建议检查连接端子的老化或损坏。

4. 替代方案
   如果上述方法仍无法解决问题，可以尝试以下替代方案：
使用不同的转换器进行测试。
使用不同的PWM移相测试卡进行测试。
检查是否有其他设备或软件可以替代测试卡。

5. 问题排查与优化
使用示波器或示波器工具验证信号传输。
检查转换器的电源连接是否存在问题。
使用不同的转换器进行信号测试。

希望以上信息能帮助您解决问题！如果仍然无法连接，建议联系技术支持团队或向社区寻求帮助。祝您一切顺利！

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

点下载后重新上电了吗？

https://www.stcaimcu.com/thread-16535-1-1.html

各种ISP下载问题：
建议使用官方下载工具，或使用官方开源方案自制下载器，不要使用第三方下载工具
官方下载工具及下载器方案免安装驱动（win10或以上），支持双串口同时下载通信仿真，自动断电上电，固件可更新，IO模式可设置
且TXD（S-RXD）不需要串二极管，冷启动断电期间IO强下拉确保可靠放电
如使用485下载等非要串二极管的应用场合，必须串低压降的肖特基二极管（压降0.2~0.3V），不能串普通硅二极管（压降0.6~0.7V），否则可能导致下载失败
官方下载工具及下载器方案有出厂预置常用频率的IRC参数，即使无外部晶振也能保证波特率精度高，可以满足动态调节IRC频率的要求
第三方下载工具一般为了节省成本无外部晶振，波特率误差较大，仅可满足串口通信要求（还是单串口不是双串口），不建议用于下载
还有需要安装驱动、无自动断电上电功能或自动断电上电功能不可靠、TXD推挽输出无法彻底放电等问题
动态调节IRC频率是根据串口波特率调节内部高频时钟频率的，除列表中的常用频率外，还可以自定义频率（手动输入）
如选择该选项，必须保证波特率精度高，否则会导致内部高频时钟频率误差大或下载失败
USB下载必须确保USB两根信号线接好，P32接低电平，再上电，不能用按下P32按键再插USB连接器的方式下载，因为不能确保最后接通VCC
这和一般的USB设备不同，一般的USB设备要求先接通电源再接通信号
可以观察到USB Type-A插头中两边的电极较长，就是为了先接通电源再接通信号，所以按下P32按键再插USB Type-A连接器99%概率不能正常下载
而USB Type-C连接器的电极都是一样长的，50%概率不能正常下载
USB下载无法动态调节频率，只能使用内部预置频率
