AI8052U-144K256-LQFP100 核心板，讨论稿, 大家帮审核

神***

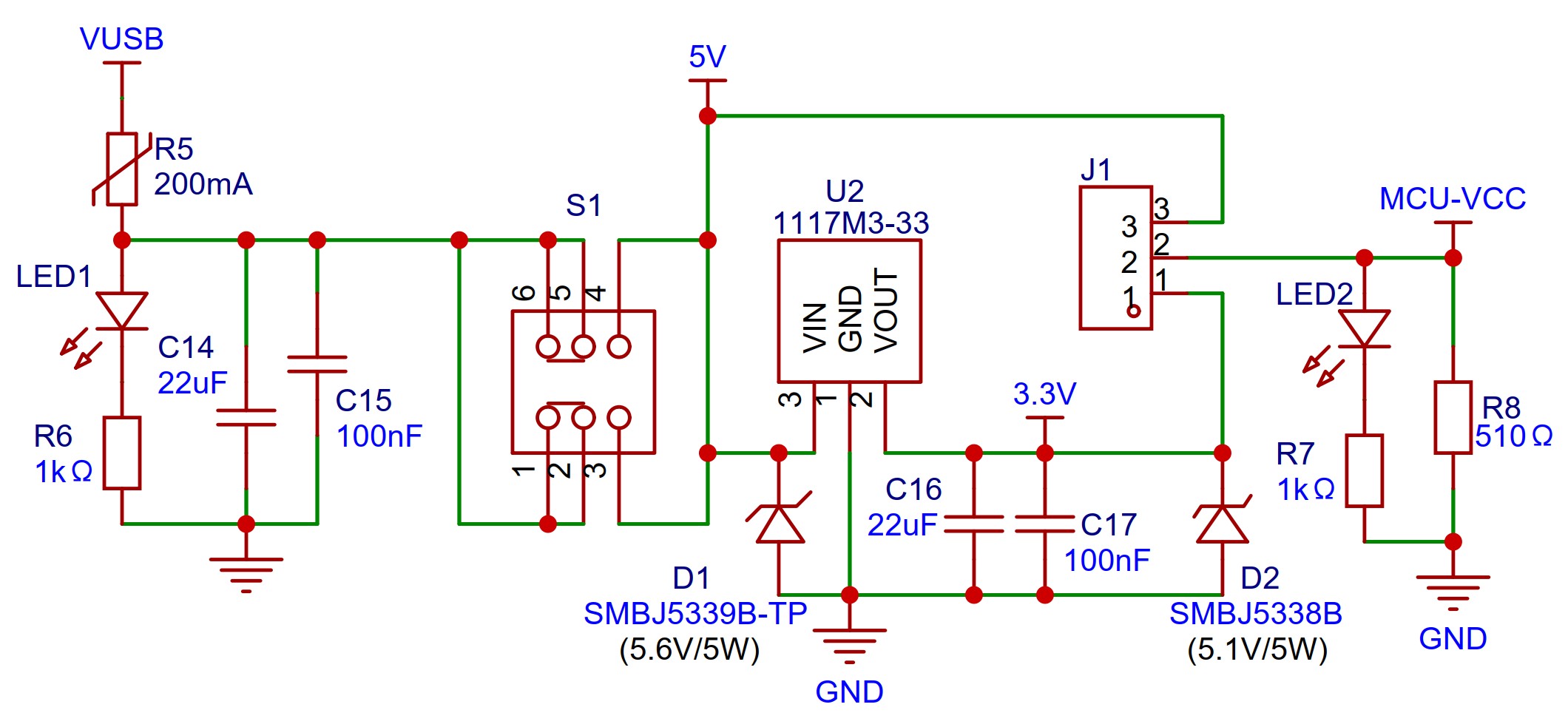

网友说这个 自锁紧开关，能通过的电流小，改成电子开关

======================================================

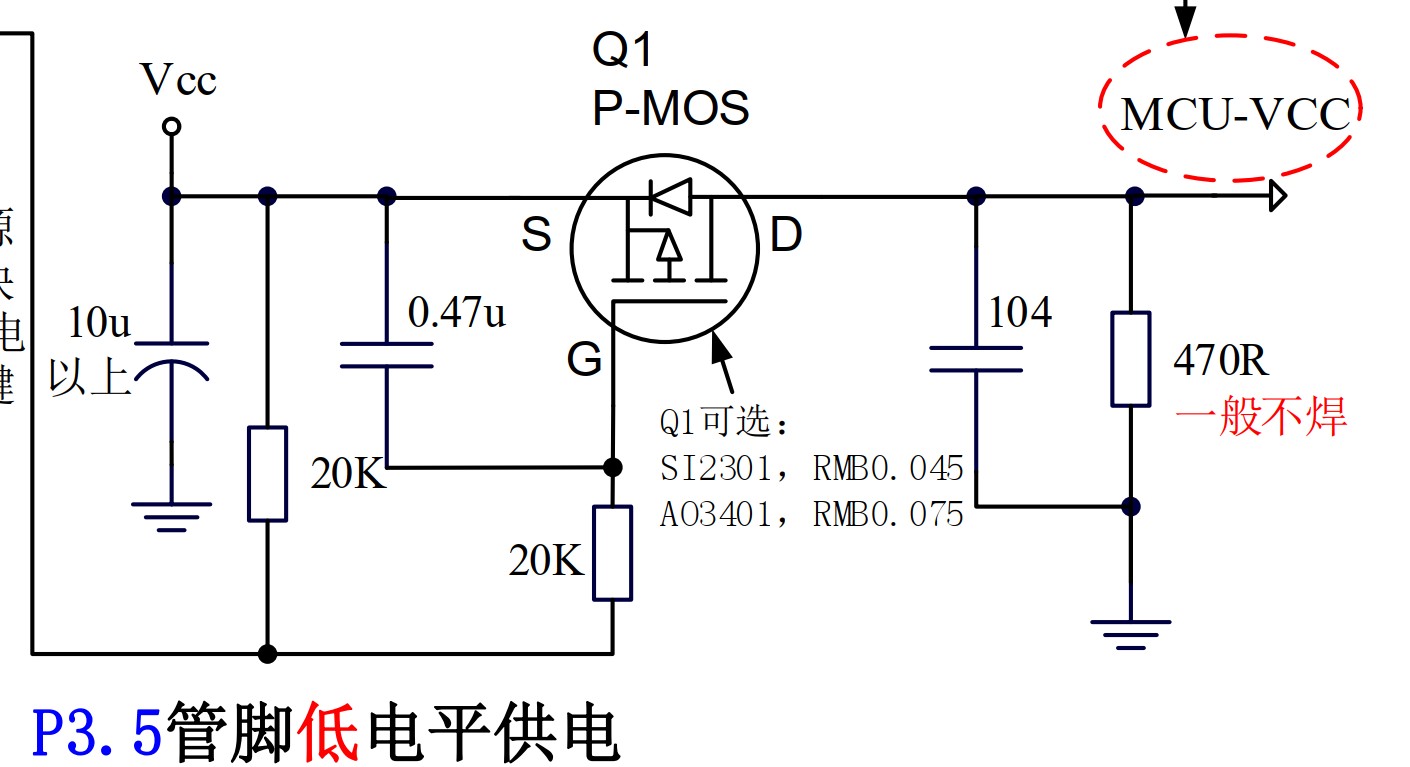

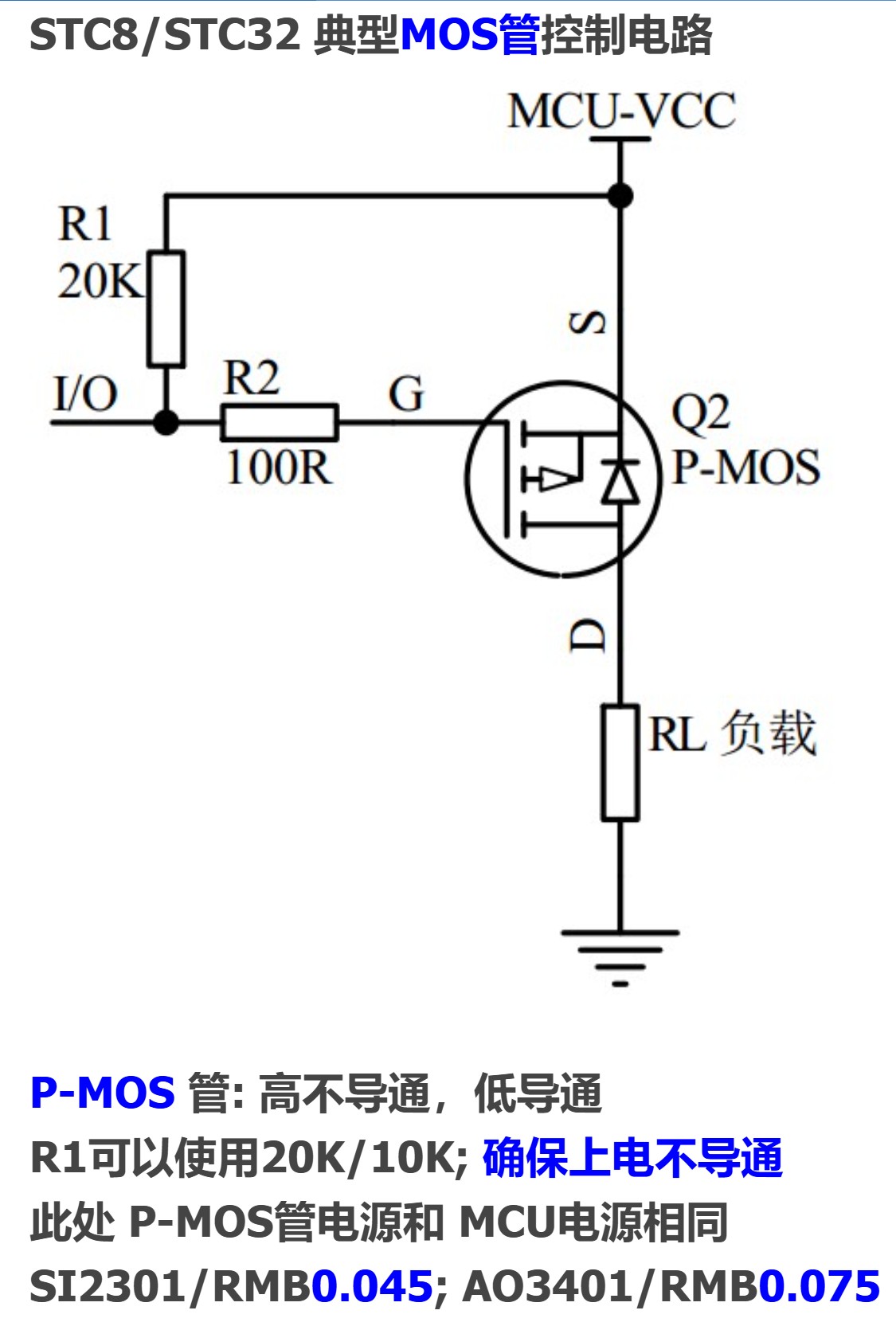

参考电路






接成：
无按键按下，就是低，导通
有按键按下，就是高，关闭

冬***

期待新芯片

vb2***

这个是真的牛。期待

海底***

到时候免费送的是这款LQFP100的吗

zhaoy***

期待

yzd***

这个明显是我们想要d

jm***

Better XTAL choices ? 32.768kHz is not accurate enough for many uses.

Suggest add as option an Oscillator footprint 2520
Epson VCTCXO 26MHz lcsc C3028935

TCXO.Pin3 -> 1nF -> 8052U.XTALI
TCXO.VC.Pin1 -> 8052U.DAC

Addit: Also lcsc C501811 TX0617D TST SMD2520-4P 26MHz VCTCXO 0.5ppm 17c



Addit2:  0.1ppm parts 5032 Epson 0p5ppm/Yr

lcsc  C2891971 vcTCXO CMOS 40MHz
lcsc  C2891968 vcTCXO CMOS 25MHz
lcsc  C2891960 vcTCXO CMOS 10MHz
lcsc  C2891972 TCXO CMOS 40MHz
lcsc C2891970 TCXO CMOS 30.72MHz
lcsc  C2891963 TCXO CMOS 25MHz
lcsc  C2891965 TCXO CMOS 10MHz
lcsc  C2891969 TCXO CMOS 25MHz

江月***

yzd***

Ai8052U，DMA支持CAN 吗

神***

yzd*** 发表于 2025-5-31 16:34
Ai8052U，DMA支持CAN 吗

AI8052U, DMA支持 2组独立的 CAN-FD
