关于8H8K64实验箱I2C疑问

人在***

刚学I2C协议，看实验箱例程，配置I2C接口中，定义了

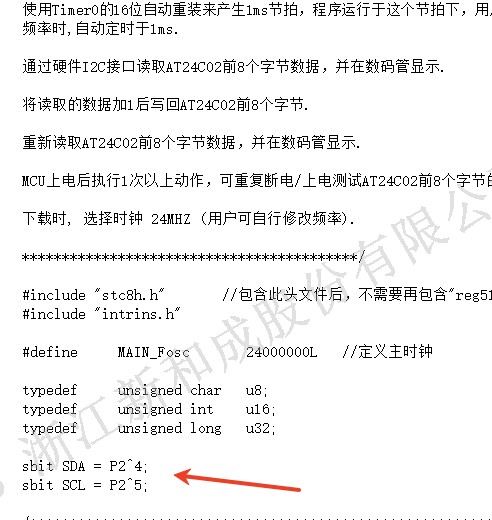

sbit SDA = P2^4;
sbit SCL  = p2^5;

然后主函数又配置

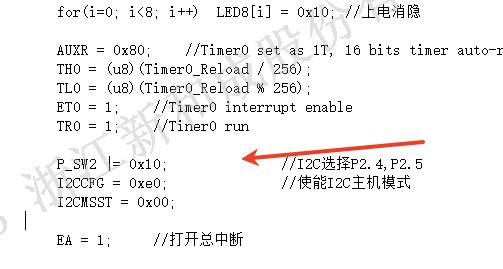

    P_SW2 |= 0x10; //I2C选择P2.4,P2.5




是否重复了？

国芯人***

在I2C协议中，SCL（数据线 clock）和SDA（数据线 address）是同步的，频率通常会设置为4x或8x关系。因此，如果在配置时定义了sbit SDA = P2^4 和 sbit SCL = P2^5，这说明它们是同步的，SDA的频率是SCL的4x或8x倍。

然而，主函数中使用了PSW2 |= 0x10 时，这通常与I2C的读写控制相关。例如，当使用PSW2 |= 0x10 来控制SW2的状态时，这可能与SDA或SCL的配置有关。因此，这可能与I2C协议的结构或配置要求不符，导致配置重复。

总结来说，虽然在定义SDA和SCL时使用了P2^4 和 P2^5，但主函数中的PSW2 |= 0x10 与I2C协议的结构不符，因此可能存在配置重复的情况。

[本文内容由国芯人工智能辅助生成，仅供参考]

erci***

sbit SDA = P2^4;
sbit SCL  = p2^5;

例程用的硬件I2C,这两句屏蔽了也不影响此例程，只起到个标识引脚作用。

人在***

对，这样理解合理

晓***

用硬件I2C的话，就不需要sbit定义了。

人在***

晓*** 发表于 2025-5-17 13:24
用硬件I2C的话，就不需要sbit定义了。

谢谢
