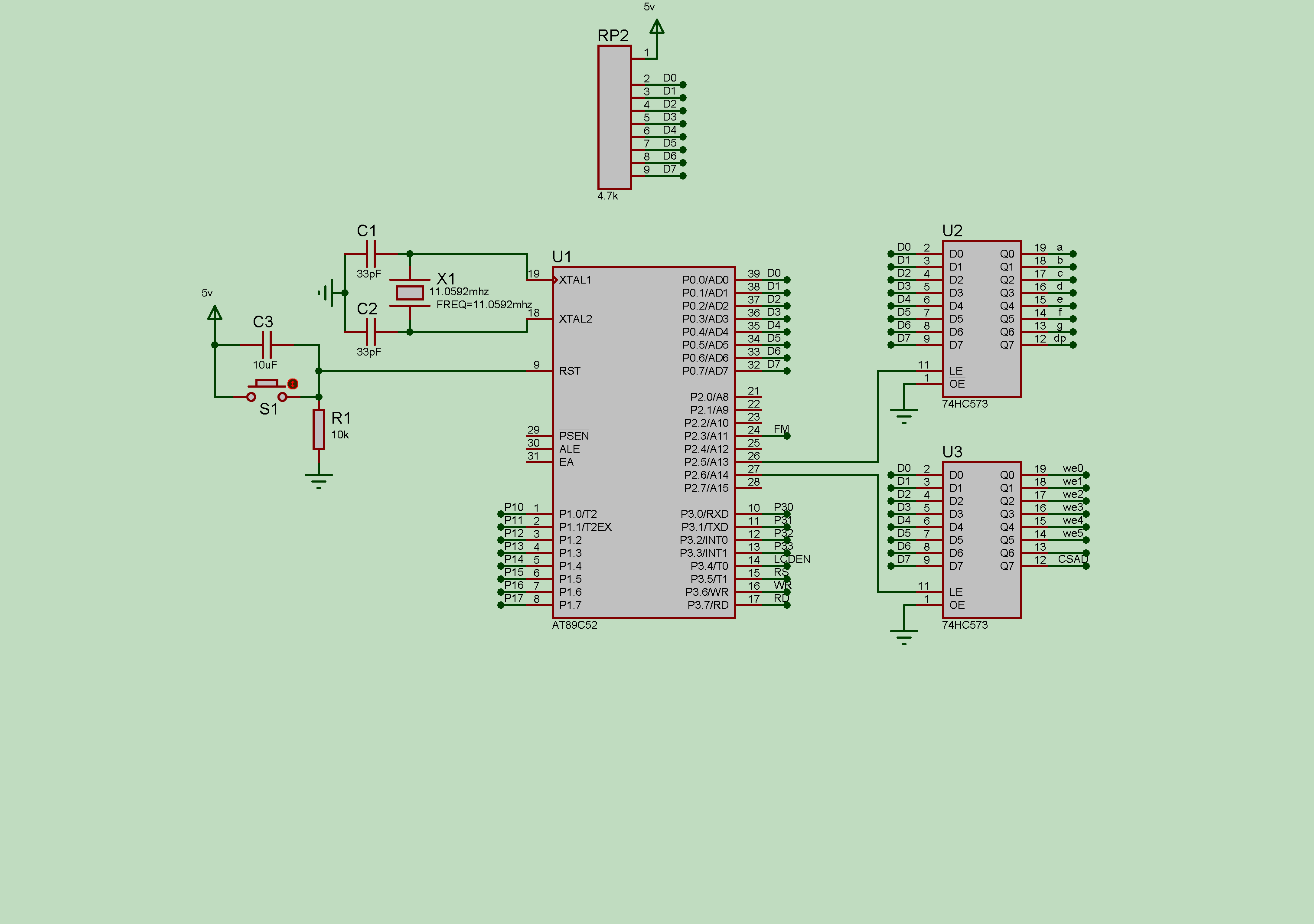

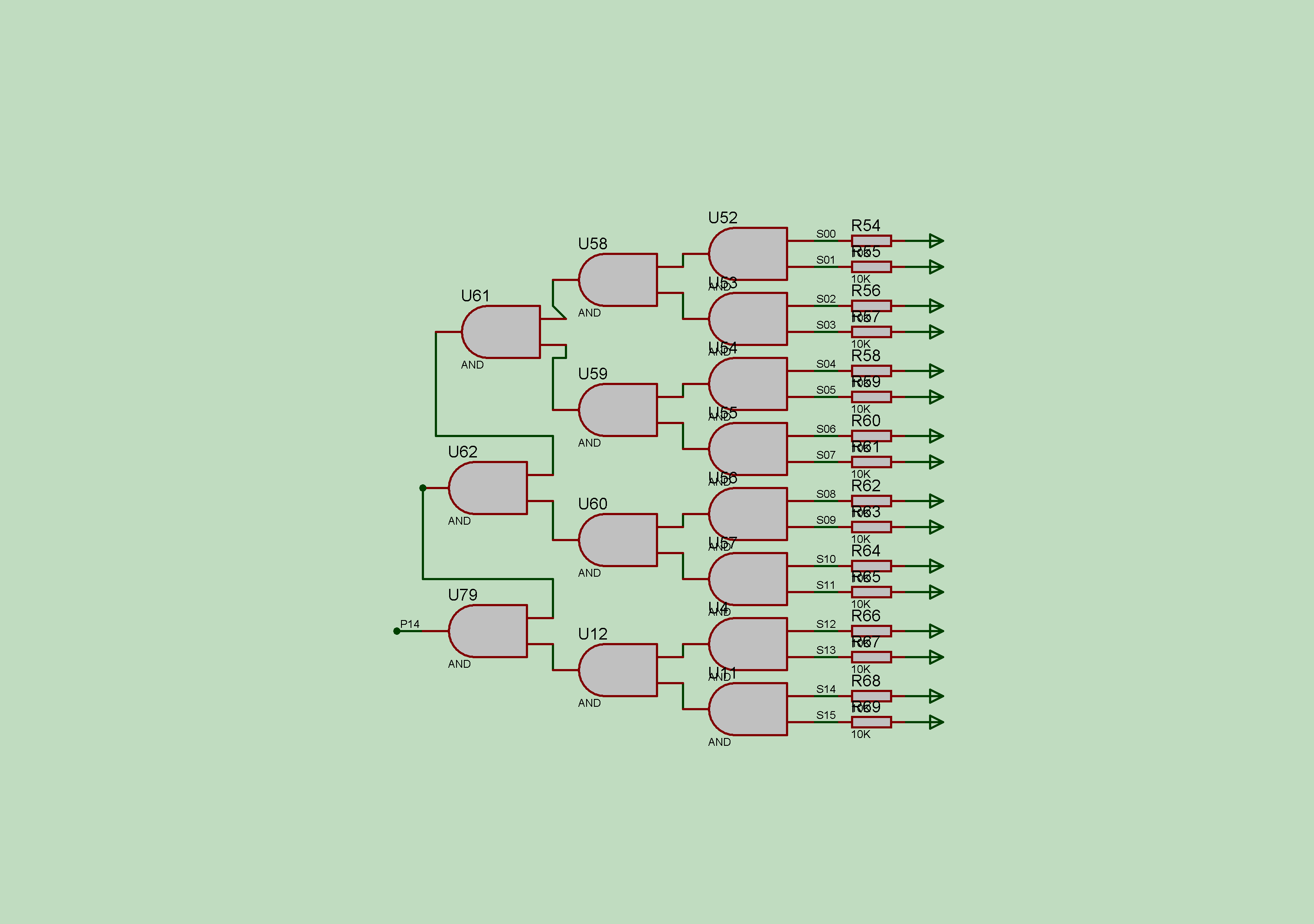

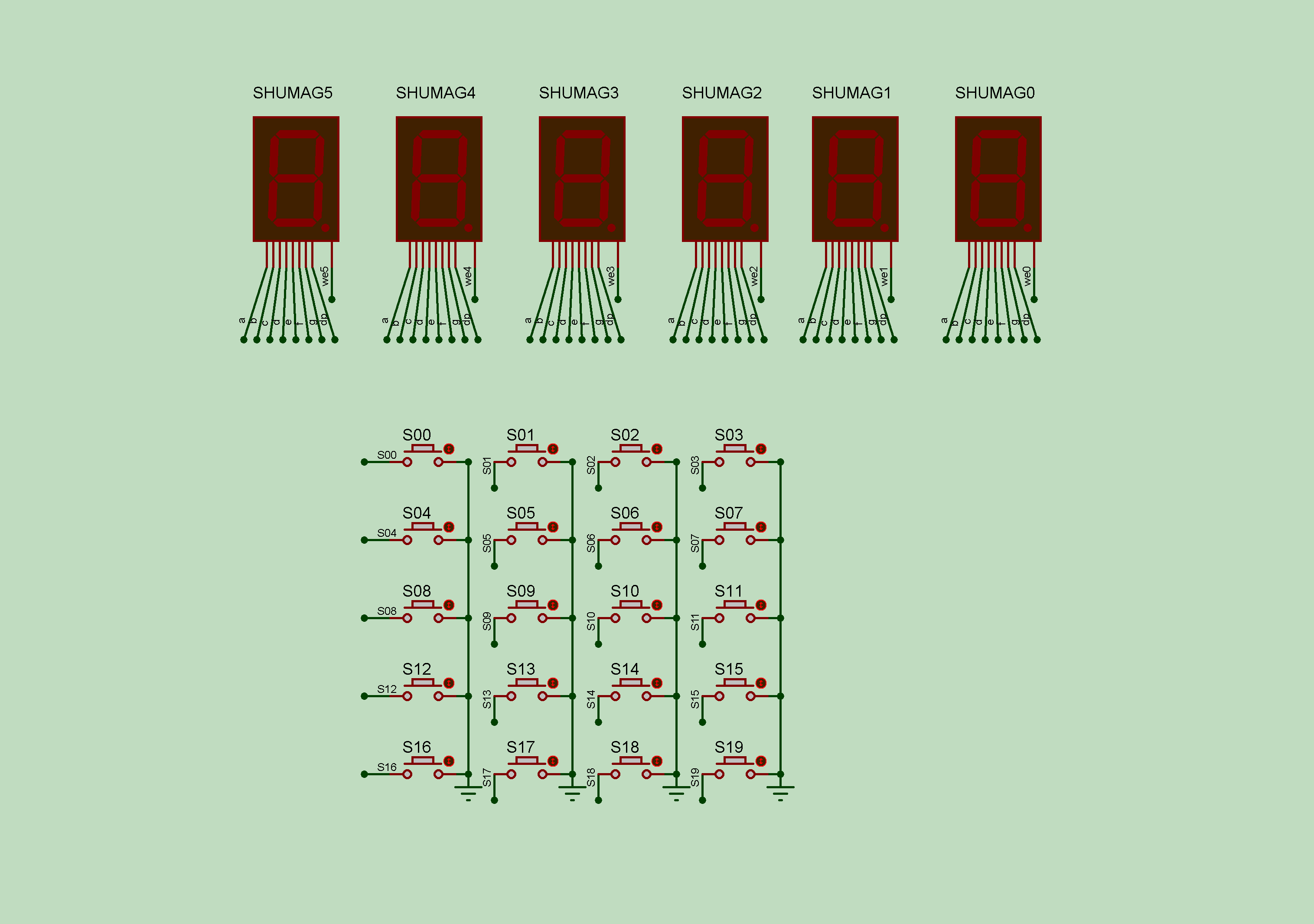

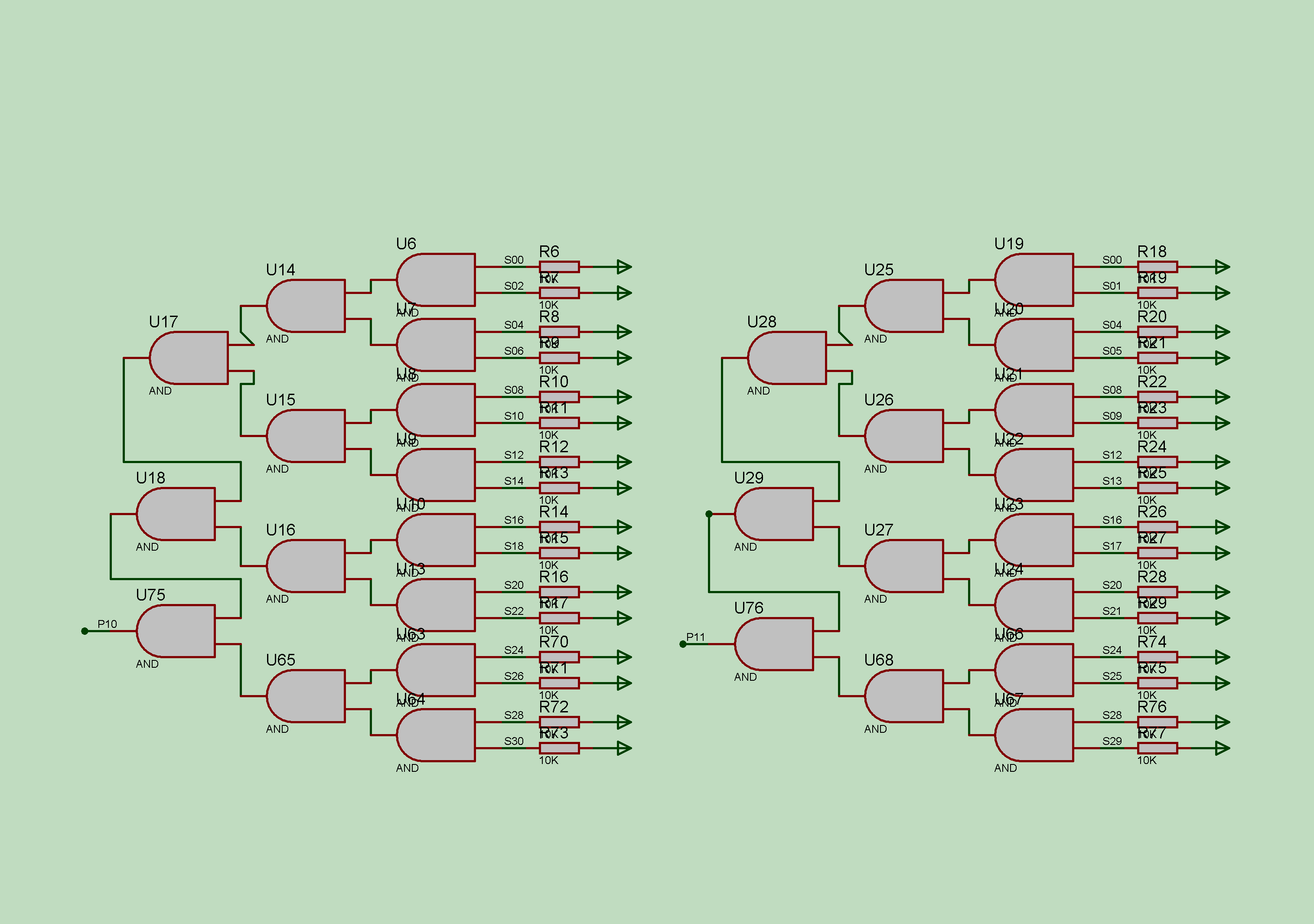

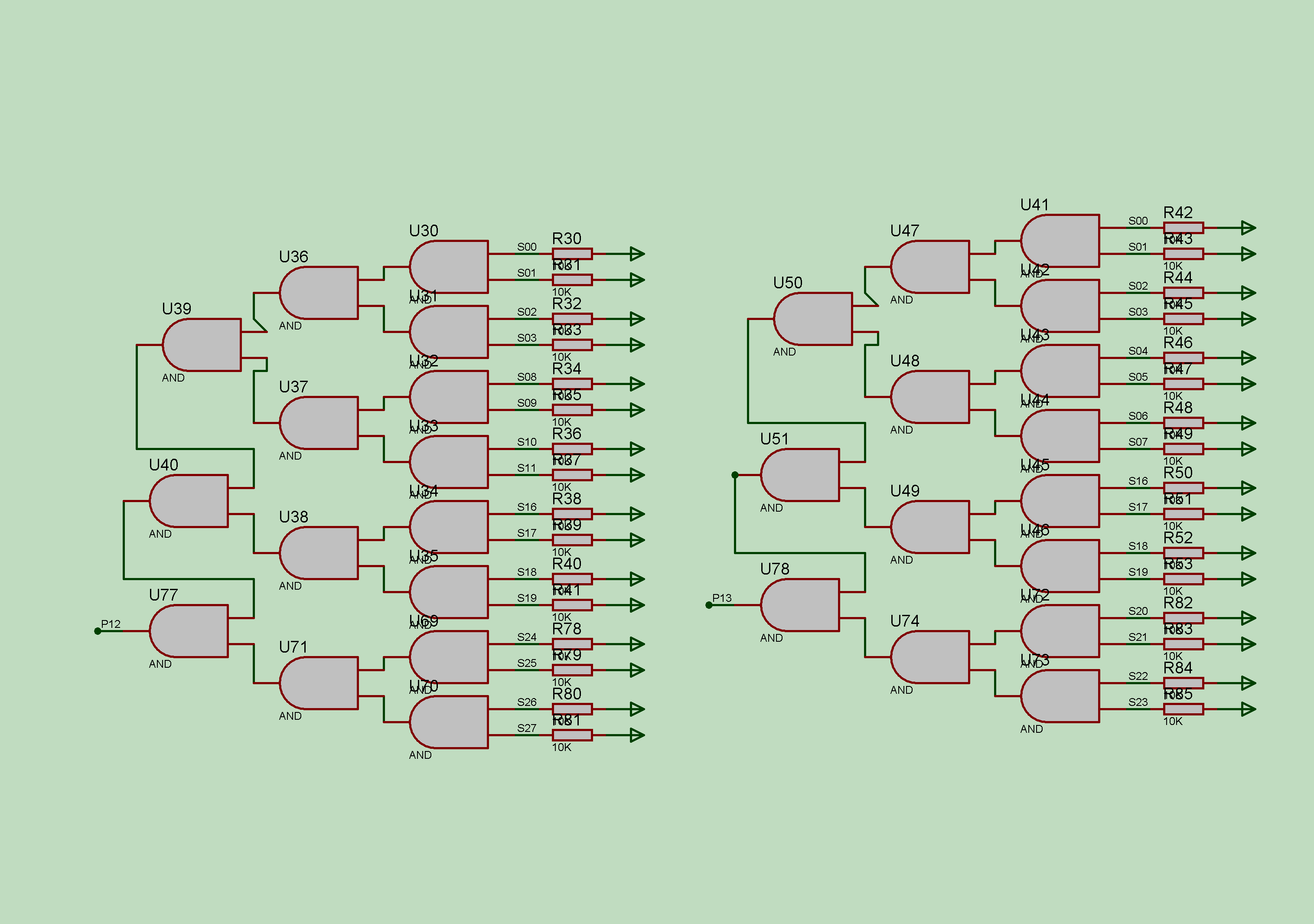

分享我做的编码器方案

Lear***

占用单片机或者控制器5个IO口可实现对最大31个按键的编码功能。不考虑多按键，因为31个按键足够日常单片机使用了。

国芯人***

基于多进制混合编码的矩阵按键扩展方案设计

1. 方案原理
本编码器方案采用二进制编码与矩阵扫描相结合的混合编码技术，通过5个IO口（4位数据线+1位公共端）实现31个独立按键的编码检测。其核心原理在于：
（1）二进制编码原理：利用4位二进制数可表示16种状态（0000-1111），通过引入公共端控制实现编码扩展
（2）二极管隔离技术：采用IN4148二极管构建单向导通路径，避免信号串扰
（3）分时复用机制：通过公共端电平切换实现两组编码的时分复用

2. 硬件设计
电路拓扑结构包含三个主要模块：
2.1 编码矩阵模块
由4×8矩阵构成基础结构，每个交叉点设置按键和隔离二极管。二极管阳极接行线，阴极接列线，形成单向导通特性。

2.2 接口电路模块
包含：
4位数据线（D0-D3）：配置为输入模式，带10kΩ上拉电阻
公共端（COM）：配置为推挽输出模式
TVS二极管防护：在接口端并联TVS管（如SMAJ5.0A），提高ESD防护等级

2.3 信号处理模块
采用74HC14施密特触发器进行信号整形，确保在长线传输时的信号质量。典型参数设置：
上升时间：
