Ai8051U的I2S外设时钟问题

sunca***

1、I2S的BLCK时钟是不是“I2S 比特率”？


2、当通道数和采样率被固定时，BLCK时钟是不是按照公式就被固定了？
     I2S 比特率＝每个通道的比特数×通道数×音频采样频率(FS)

3、改变I2S 分频寄存器(I2SSPRL和I2SSPRH)的设置，会不会改变BLCK的时钟频率？

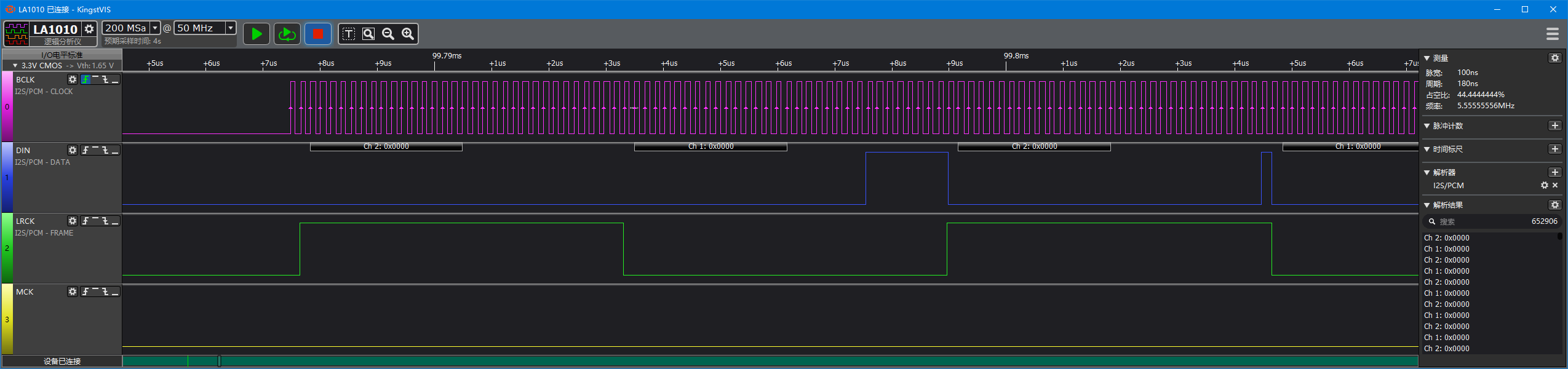

我以44.1KHz的采样率、16位通道宽度、16位数据、双通道做测试程序时，BLCK的时钟频率达到了5.6MHz左右，这正常吗？


以下是程序代码：

/*---------------------------------------------------------------------*/
/* --- Web: www.STCAI.com ---------------------------------------------*/
/*---------------------------------------------------------------------*/

/*************  功能说明    **************

本例程基于AI8051U为主控芯片的实验箱进行编写测试.

使用Keil C251编译器，Memory Model推荐设置XSmall模式，默认定义变量在edata，单时钟存取访问速度快。

edata建议保留1K给堆栈使用，空间不够时可将大数组、不常用变量加xdata关键字定义到xdata空间。

测试工作频率为 45.1584MHz
******************************************/

#include "../../comm/AI8051U.h"
#include "stdio.h"
#include "intrins.h"
#include "TLV320AIC23.H"


#define     FOSC            45158400UL      // 定义主时钟
#define     SampleRate      44100           // 定义采样率
#define     MCKOE           1               // I2S 主时钟输出控制 , 0:禁止 I2S 主时钟输出, 1:允许 I2S 主时钟输出
#define     I2SEN           0x04            // I2S 模块使能    0x00:禁止, 0x04:允许

//0:从机发送模式
//1:从机接收模式
//2:主机发送模式
//3:主机接收模式,
#define     I2S_MODE        2               // I2S 模式

//0:短帧同步
//1:长帧同步
#define PCMSYNC 0 //PCM 帧同步

//0: I2S 飞利浦标准
//1: MSB 左对齐标准
//2:LSB 右对齐标准
//3:PCM 标准
//#define STD_MODE     1    //I2S 标准选择
#define STD_MODE       0    //    飞利浦标准
//#define STD_MODE     2    //    右对齐标准
//#define STD_MODE     3    //    PCM 标准


//0:时钟稳定状态为低电平
//1:时钟稳定状态为高电平
#define CKPOL 0 //I2S 稳态时钟极性

//0:16 位
//1:24 位
//2:32 位
//3:保留
#define DATLEN 0 //数据长度

//0:16 位
//1: 32 位
#define CHLEN 0 //通道长度(每个音频通道的位数)

#if (MCKOE == 1) //允许主时钟输出
    #define I2SDIV FOSC/(16*2*8*SampleRate) //对于双声道允许主时钟输出 16bit 256fs
    //则 2*DIV + ODD = I2S 时钟 / 256fs
    //必要需要 DIV >= 2, 即分频系数 >=4.
#endif

#if (MCKOE == 0) //禁止主时钟输出
    #define I2SDIV FOSC/(16*2*SampleRate) //对于双声道禁止主时钟输出 16bit
    //则 2*DIV + ODD = I2S 时钟 / 32fs
    //必要需要 DIV >= 2, 即分频系数 >=4.
#endif

u8 dac_index; //输出计数索引
bit B_rise;

void  delay_ms(u16 ms) {
     u16 i;
     do {
          i = FOSC / 6000;
          while(--i);
     }while(--ms);
}

void main(void) {
    EAXFR = 1; //允许访问扩展的特殊寄存器，XFR
    //(32 位模式请使用这句，注释下一句)
    // P_SW2 |= 0x80; //允许访问扩展的特殊寄存器，XFR
    //(8 位模式请使用这句，注释上一句)

    WTST = 0; // 设置取程序代码等待时间， 赋值为 0 表示不等待，程序以最快速度运行

    CKCON = 0; // 设置访问片内的 xdata 速度，赋值为 0 表示用最快速度访问，不增加额外的等待时间

    P0M0 = 0x00; P0M1 = 0x00;
    P1M0 = 0x00; P1M1 = 0x00;
    P2M0 = 0x00; P2M1 = 0x00;
    P3M0 = 0x00; P3M1 = 0x00;
    P4M0 = 0x00; P4M1 = 0x00;
    P5M0 = 0x00; P5M1 = 0x00;


    AIC23_Init();
    AIC32_InitSet();


    I2SMD = 0xff;   //内部保留字节,需设置为 FFH
    I2SCR = 0x80;   //使能发送缓冲区空中断(0x80)，摩托罗拉格式

    // 设置 I2S 主时钟输出(I2SMCK), 设置 ODD
    I2SPRH = (MCKOE << 1) + (I2SDIV & 1);

    I2SPRL = I2SDIV/2; //设置 I2S 时钟分频
    I2SCFGH = I2S_MODE; //设置 I2S 模式为主机发送模式
    I2SCFGL = (PCMSYNC << 7) + (STD_MODE << 4) + (CKPOL << 3) + (DATLEN << 1) + CHLEN;


    //0: P3.2(BCLK) P3.4(SD) P5.4(MCLK) P3.5(WS)
    //1: P1.5(BCLK) P1.3(SD) P1.6(MCLK) P5.4(WS)
    //2: P2.5(BCLK) P2.3(SD) P5.4(MCLK) P2.2(WS)
    //3: P4.3(BCLK) P4.0(SD) P1.6(MCLK) P5.4(WS)
    //P_SW3 = (P_SW3 & 0x3f) | (0<<6); //I2S 端口切换
    P_SW3 = (P_SW3 & 0x3f) | (0<<6);

    I2SCFGH |= I2SEN; // 使能 I2S 模块

    // 开中断
    EA = 1;

    dac_index = 0;
    B_rise = 1;

    while (1) {

    }
}

// I2S发送完成中断
void I2S_ISR(void) interrupt 62  {
    u8 i;

    // 发送缓冲区空
    if (I2SSR & 0x02) {

        // 哪个通道的发送通道的数据为空
        if (I2SSR & 0x04)  {
            // 右声道发送完成，准备左通道的
            i = dac_index;
            I2SDRL = i; //发送下一帧音频数据
            I2SDRH = 0;


        } else {
            // 左声道发送完成，准备右通道的
            i = dac_index;
            I2SDRL = i^255; //发送下一帧音频数据
            I2SDRH = 0;

            dac_index++;
        }
    }
}
复制代码

sunca***

定义I2SDIV， 设置I2SPRH和I2SPRL，对BLCK有影响吗？

sunca***

按照公式计算，I2S 比特率＝每个通道的比特数×通道数×音频采样频率(FS)
BLCK = 16 * 2 * 44.1KHz = 1.4112MHz

I2S的BLSK时钟不应该是1.4MHz左右吗？现在是5.6MHz左右，这是什么原因？

神***

I2SMCLK,  I2S 主时钟
I2SBCK,    I2S 位时钟
I2SLRCK,  I2S左右声道时钟
I2SData,   I2S音频数据

sunca***

神*** 发表于 2025-5-14 11:53
I2SMCLK,  I2S 主时钟

I2SBCK,    I2S 位时钟

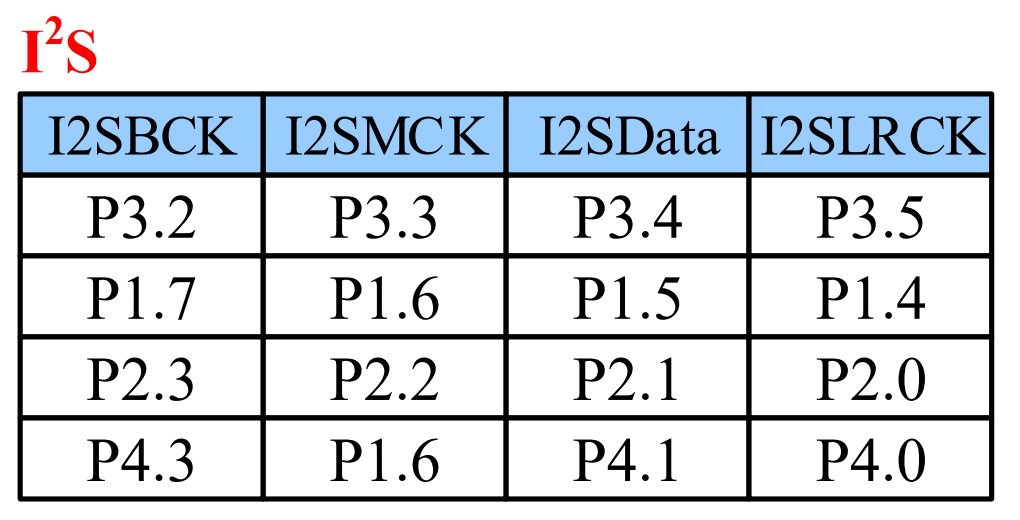

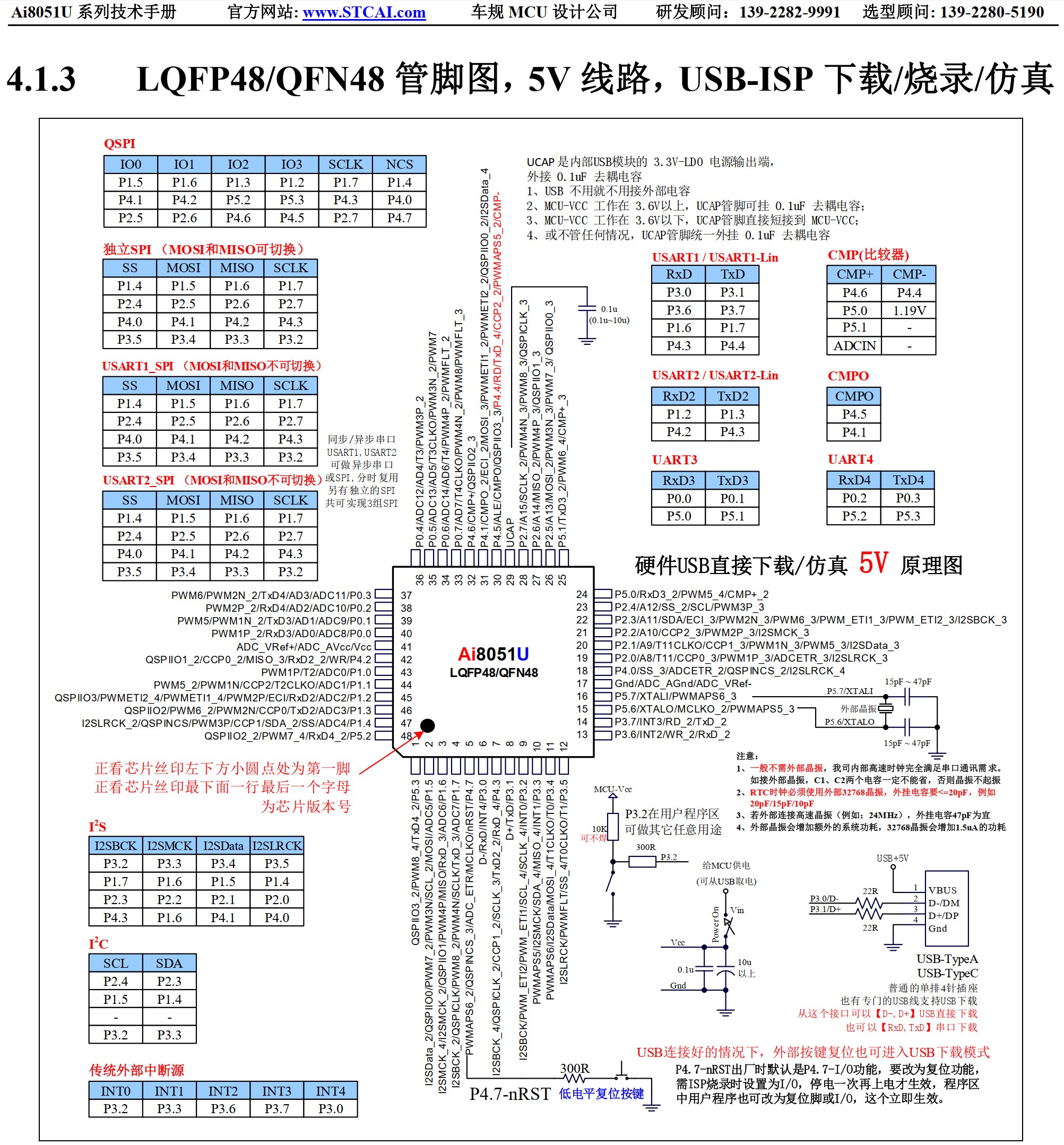

代码注释有点问题，我实际测试用逻辑仪测试的是P3.2、P3.3、P3.4、P3.5的信号



现在是BLCK的频率太高了，与公式不符

sunca***

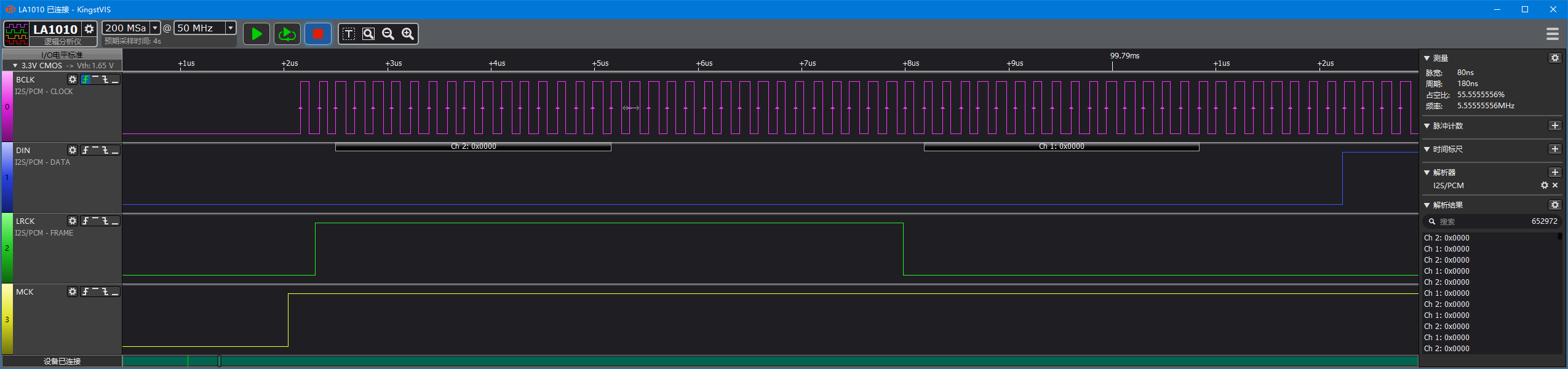

采样率48KHz，通道设置为32位时，BLCK是正常的，3.1MHz左右。

sunca***

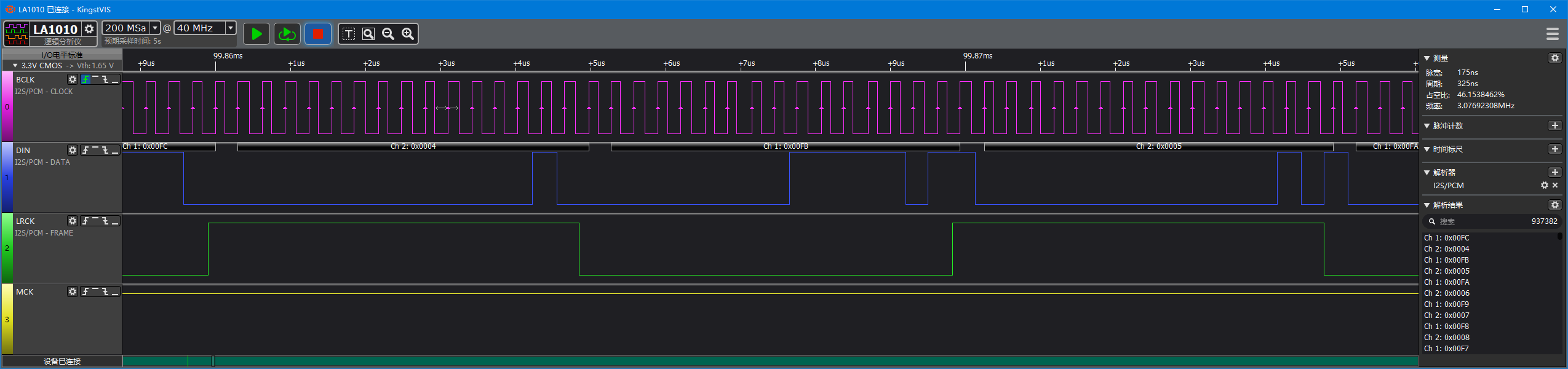

采样率48KHz，通道设置为16位时，BLCK是依旧是3.1MHz左右，也不正常。不应该是2*16*48KHz=1.536MHz吗？

sunca***

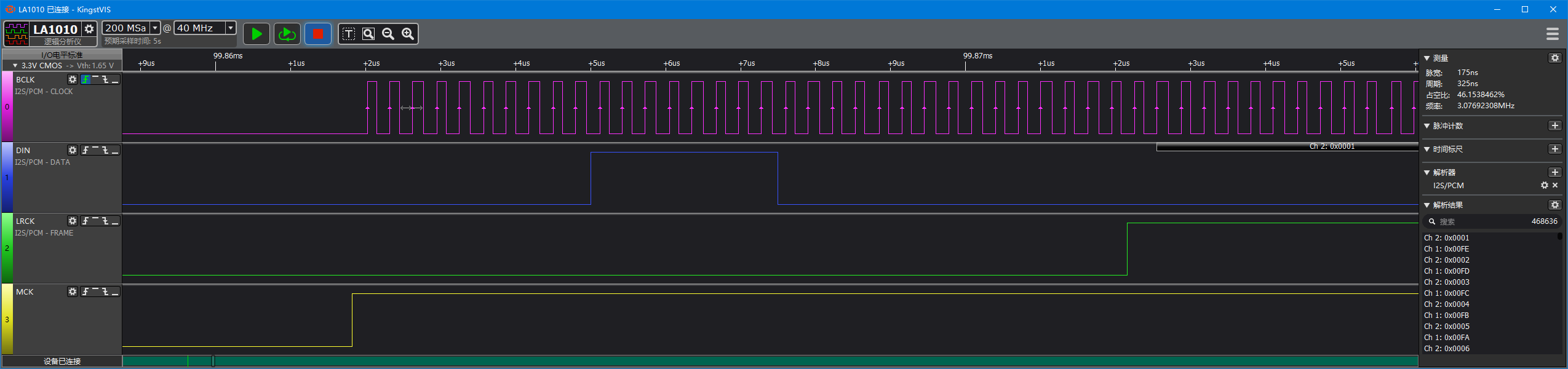

实际测试结果，44.1KHz采样率下，通道16位、32位，BLCK都与理论数据不一致。48KHz采样率通道16位下，BLCK是3.1MHz，与通道32位一样，没变。
目前只是测试了这两个采样率的执行情况。

Debu***

https://www.stcaimcu.com/thread-6290-1-1.html

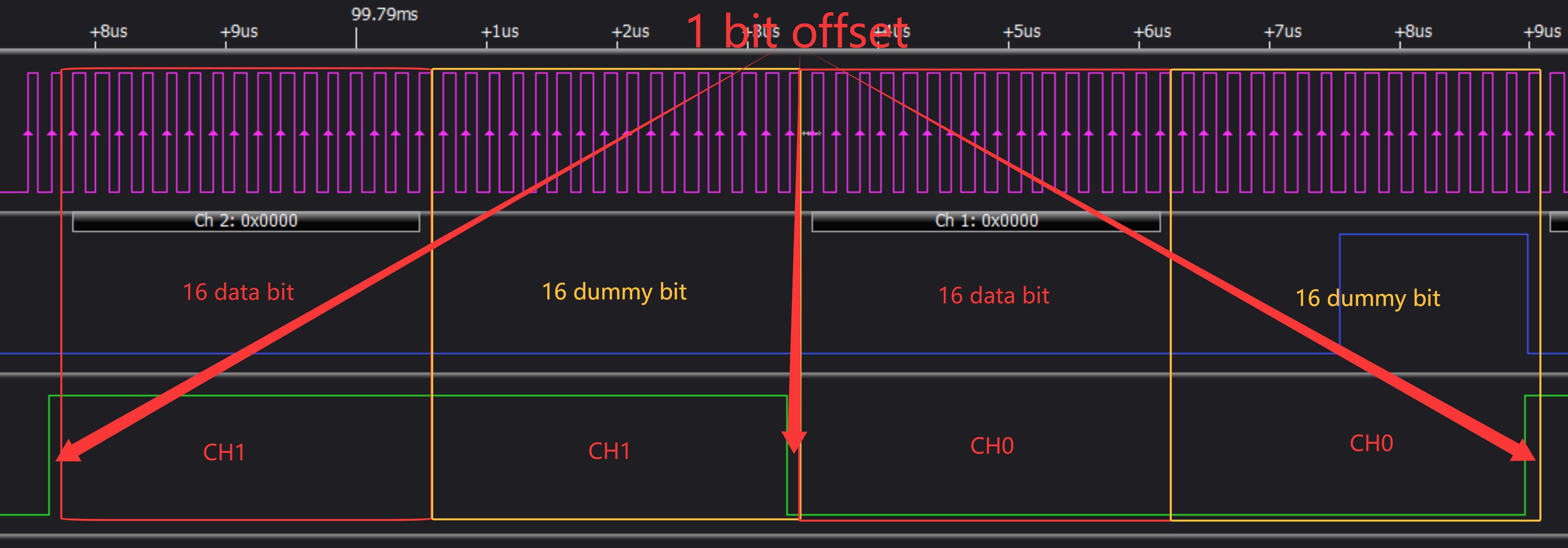

I2S允许收发长度不等，1bit的offset就是用于同步的
对于这种标准I2S格式的信号无论有多少位有效数据，数据的最高位总是出现在WCLK/LRCK变化（也就是一帧开始）后的第2个BCLK/SCLK脉冲处。
这就使得接收端与发送端的有效位数可以不同。如果接收端能处理的有效位数少于发送端，可以放弃数据帧中多余的低位数据；如果接收端能处理的有效位数多于发送端，可以自行补足剩余的位。
这种同步机制使得数字音频设备的互连更加方便，而且不会造成数据错位。

上图的采样率是88.2K，不是44.1K

Debu***

sunca*** 发表于 2025-5-14 12:21
采样率48KHz，通道设置为16位时，BLCK是依旧是3.1MHz左右，也不正常。不应该是2*16*48KHz=1.536MHz吗？

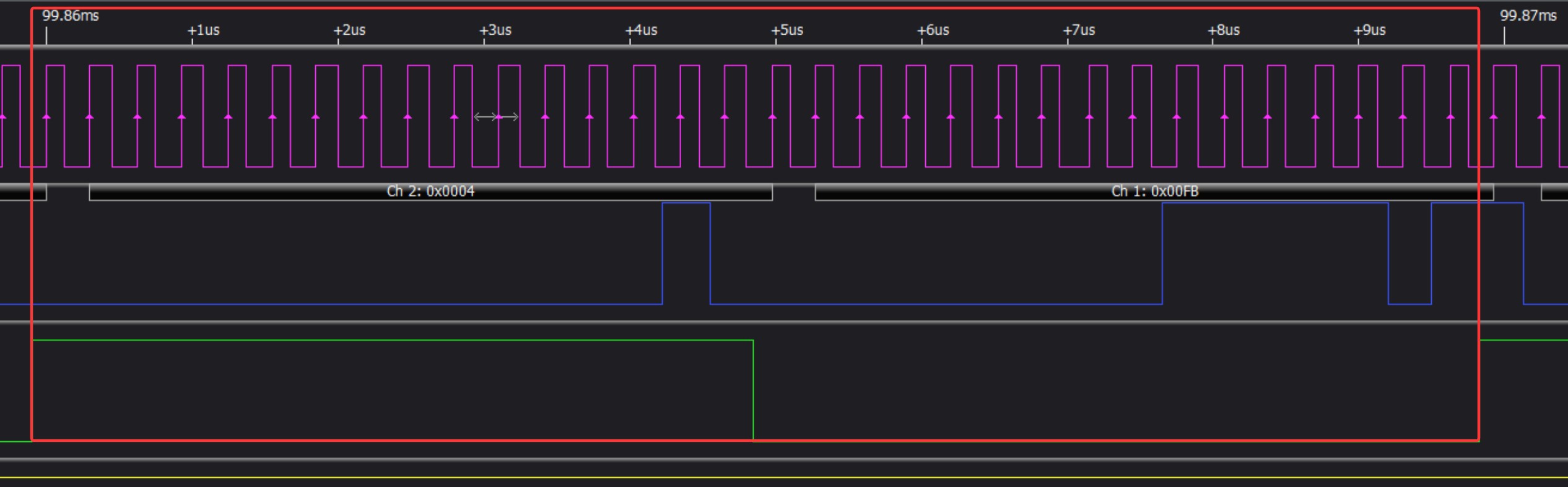

绿色LRCK一个周期近似10us，1s/10us=100K，这应该是96K的采样率，并非48K
你所有截图的LRCK都是图文不符
