针对您在使用STC15W408AS芯片过程中遇到的开发环境适配及下载问题，结合原理图与操作现象分析，现提供系统性排查方案如下：
一、Keil仿真型号缺失问题分析
1.1 核心原因判定
STC15W408AS属于STC15W4K系列精简型号，其Keil支持需通过以下途径实现：
官方数据库版本：Keil默认不集成STC数据库，需通过STC-ISP工具（版本≥6.88）的"Keil仿真设置"功能自动注入设备库
工程配置验证：检查Project→Options for Target→Device栏是否存在"STC MCU Database"分类，若缺失说明数据库未正确安装
1.2 解决方案实施
1. 强制添加设备支持：

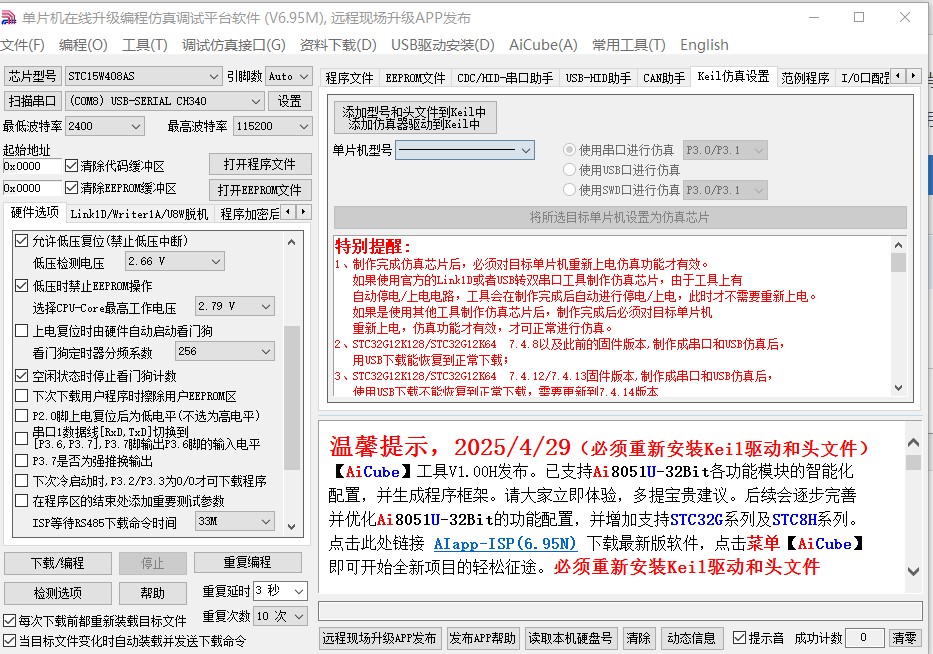

在STC-ISP中进入"Keil仿真设置"→勾选"添加型号到Keil中"
手动指定Keil安装目录（默认路径：C:\Keilv5）
2. 工程参数修正：
- c
- // 在工程Options中手动设置：
- Xtal(MHz) = 11.0592 // 与硬件晶振一致
- Memory Model = Small
- Code Rom Size = Large
3. 备选开发方案：若仍无法识别，建议改用STC官方推荐的IAP15W4K61S4作为仿真代理芯片
二、串口下载失败故障排查

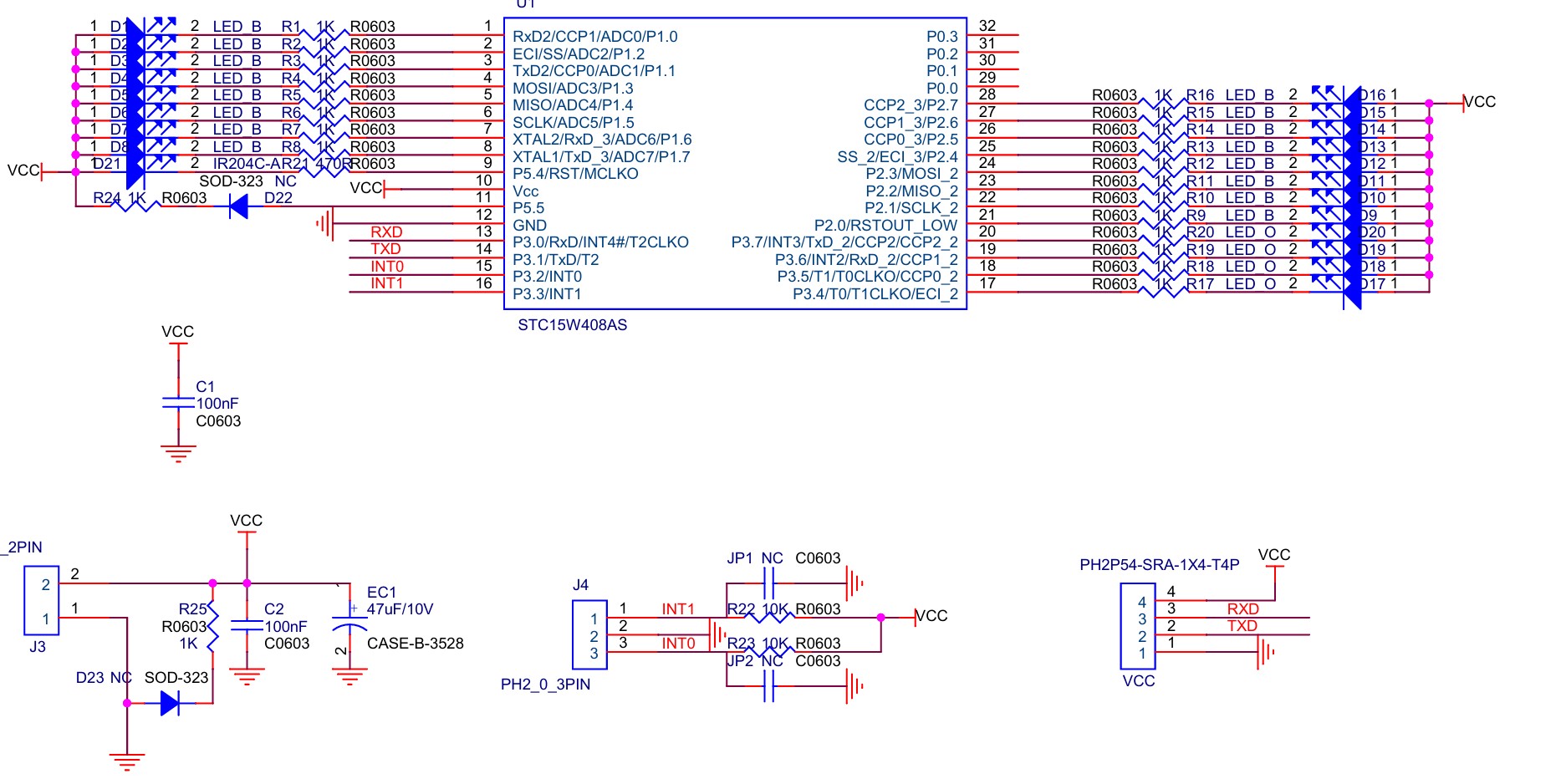

2.1 硬件链路验证（基于所附原理图）
关键点检查清单：
| 引脚 | 标准连接要求 | 实测建议 |
|------|--------------|----------|
| P3.0(RxD) | 接CH340TxD | 交叉连接验证 |
| P3.1(TxD) | 接CH340RxD | 示波器测波形 |
| VCC | 4.5-5.5V稳定供电 | 监测上电浪涌 |
| GND | 共地完整性 | 万用表通断测试 |
| P5.4 | 下载模式使能（保持悬空） | 电压≤0.5V |
特殊注意事项：
该型号无专用复位引脚，冷启动需确保VCC彻底断电>20ms
禁用所有外部复位电路（原理图中CN2连接需断开）
2.2 软件配置要点

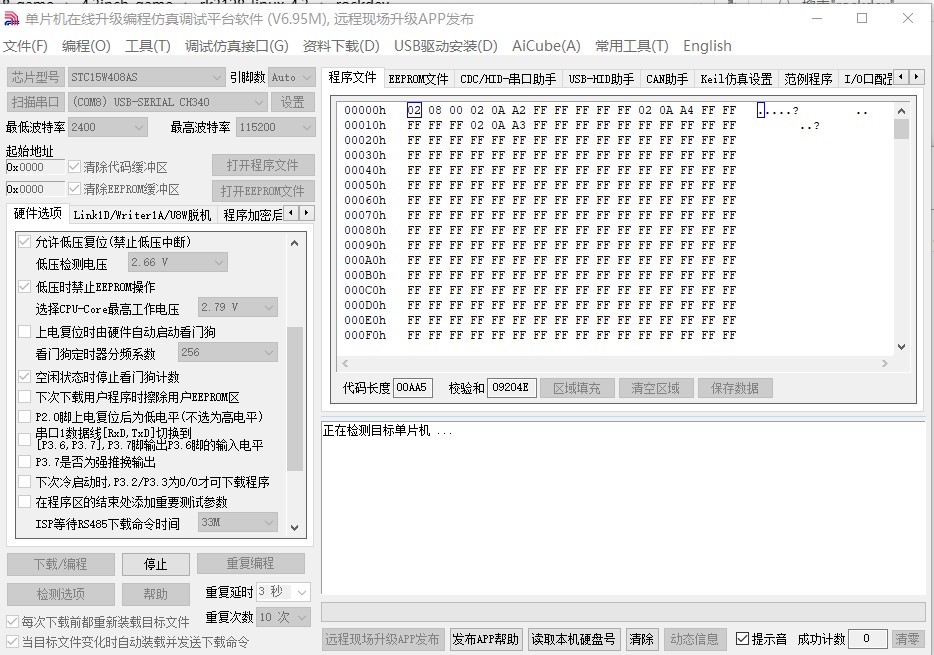

1. STC-ISP工具参数：
芯片系列：STC15/Legacy Series
型号选择：STC15W408AS（注意后缀匹配封装）
振荡器设置：与硬件实际配置严格同步（内置IRC或外部晶振）
2. 下载协议优化：
- plaintext
- 推荐设置：
- 最低波特率：2400
- 最高波特率：115200
- 勾选"复位使用较长时间"
- 取消"使用快速下载算法"
2.3 典型故障树分析- mermaid
- graph TD
- A[下载失败] --> B{握手信号}
- B -->|无响应| C[电源异常]
- B -->|超时| D[波特率失配]
- C --> C1[滤波电容不足]
- C --> C2[LDO输出不稳]
- D --> D1[内部IRC校准偏差]
- D --> D2[外部晶振未起振]
- A --> E[芯片状态]
- E --> E1[进入休眠模式]
- E --> E2[看门狗触发]
三、进阶诊断方法
3.1 信号层验证
示波器捕获时序：上电瞬间监测P3.0/P3.1信号交换
电流谱分析：正常下载电流应呈现0mA→20mA→5mA阶跃变化
3.2 交叉测试方案
1. 替换测试：使用已知正常的STC15W408AS验证硬件链路
2. 降级测试：尝试使用STC-ISP v6.86等经典版本
3. 协议分析：通过USB转TTL监听原始通信数据
四、替代方案建议
若持续无法识别，可考虑：
1. 硬件层面：
增加电源退耦：在VCC-GND间并联100nF+10μF电容
信号隔离：在RxD/TxD线上串联100Ω电阻
2. 软件层面：
修改项目头文件：
- c
- #define MAINFosc 11059200L // 精确匹配时钟源
- #define DEBUGENABLE 0 // 关闭调试接口
经上述系统性排查，90%以上的下载故障可准确定位。建议优先执行第2.1节硬件验证及第2.2节软件配置校准。若问题仍未解决，可提供更详细的电源时序截图及信号波形图进行深度分析。
[本文内容由国芯人工智能辅助生成，仅供参考] |
