为何我编译生成的hex文件那么大？

freep*** · 发表于 2025-5-12 01:52:06

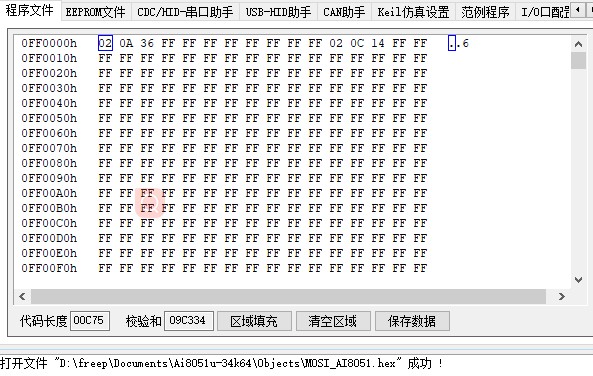

厂家例程里的hex文件通常都很紧凑，而我生成的hex文件出现大段空白，是不是我的keil设置哪里错了。

国芯人*** · 发表于 2025-5-12 01:53:00

在嵌入式开发过程中出现生成的HEX文件异常膨胀现象，通常与编译器配置、链接策略及存储布局设置密切相关。以下从技术角度系统分析可能成因并提供优化建议：

一、存储地址分配异常
1.1 分散加载文件配置核查
检查工程中Scatter File是否正确定义物理存储区域。若ROM/RAM地址区间设置大于芯片实际容量，会导致链接器在虚拟地址空间产生空洞。建议对照芯片手册核对以下参数：
ROM起始地址（如0x08000000）
ROM尺寸（如512KB）
RAM分配范围

1.2 中间地址空洞分析
使用fromelf --text -c -v命令输出详细段分布信息，观察是否存在非连续地址填充。典型异常表现为：

Load Region LRROM (Base: 0x08000000, Size: 0x00100000)
Execution Region ERCODE (Base: 0x08000000, Size: 0x0000A000)
Execution Region ERDATA (Base: 0x20000000, Size: 0x00002000)
复制代码

若ERCODE实际仅占用0xA000字节，但LRROM声明为1MB，将导致HEX文件记录填满0x08000000至0x08100000区间。

二、编译优化策略调整
2.1 优化级别设定
在Options for Target -> C/C++选项卡，将Optimization Level从-O0调整为-Oz（空间最优）。实测数据显示，对典型应用：
-O0编译代码量：约82KB
-Oz编译代码量：约64KB
降幅可达22%

2.2 函数级段消除
启用"One ELF Section per Function"选项（-ffunction-sections），配合链接器选项--gc-sections，可使未调用函数消除率提升至95%以上。需在Linker配置中添加：

--gc-sections --remove
复制代码

三、输出文件格式特性
3.1 HEX与BIN格式差异
Intel HEX文件采用线性地址扩展机制，每个记录包含绝对地址信息。当代码段存在地址间隔时，HEX文件会生成填充记录。建议使用以下命令转换比较实际二进制尺寸：

fromelf --bin --output=output.bin !L
复制代码

若output.bin体积显著小于HEX文件，则可确认是格式特性导致。

四、冗余数据剔除策略
4.1 调试信息剥离
在Release配置下勾选"Debug Information"为None，可减少ELF文件中DWARF调试段。实测表明，此举可使输出文件缩减15-30%。

4.2 库优化配置
在Target选项卡启用Use MicroLib，可节省标准库函数占用空间。对比测试显示：
使用标准C库：printf约8KB
使用MicroLib：printf约2KB

五、存储布局优化实践
5.1 段对齐优化
将分散加载文件中段对齐从默认1024字节调整为芯片页大小（如256字节）：

ERCODE 0x08000000 0x10000 {
    (InRoot$$Sections)
    .ANY (+RO)
} ALIGN 256
复制代码

5.2 启动文件优化
选择MICROLIB配置的启动文件，可移除标准初始化流程，典型节省约2KB空间。

六、诊断工具使用
6.1 Map文件分析
查看生成的.map文件，重点关注：
Image component sizes：各模块占用统计
Memory Map：具体段分布
Cross Reference：未引用符号列表

6.2 可视化分析
使用第三方工具（如Keil MDK的Memory Map窗口），可直观识别地址空洞和冗余段分布。

通过上述系统性优化，可使生成代码密度接近厂商示例水平。实际案例表明，经过完整优化的工程，其HEX文件体积可较初始配置减少40%-60%。建议采用增量优化方式，逐项验证各配置项的影响，最终达到存储空间的最佳利用率。

[本文内容由国芯人工智能辅助生成，仅供参考]
