官方给的1602和12864的例子为啥都不行呢？我都没有编译，直接烧写官方编译好的都不行

erci*** · 发表于 2025-5-12 23:44:08

大*** 发表于 2025-5-12 09:59

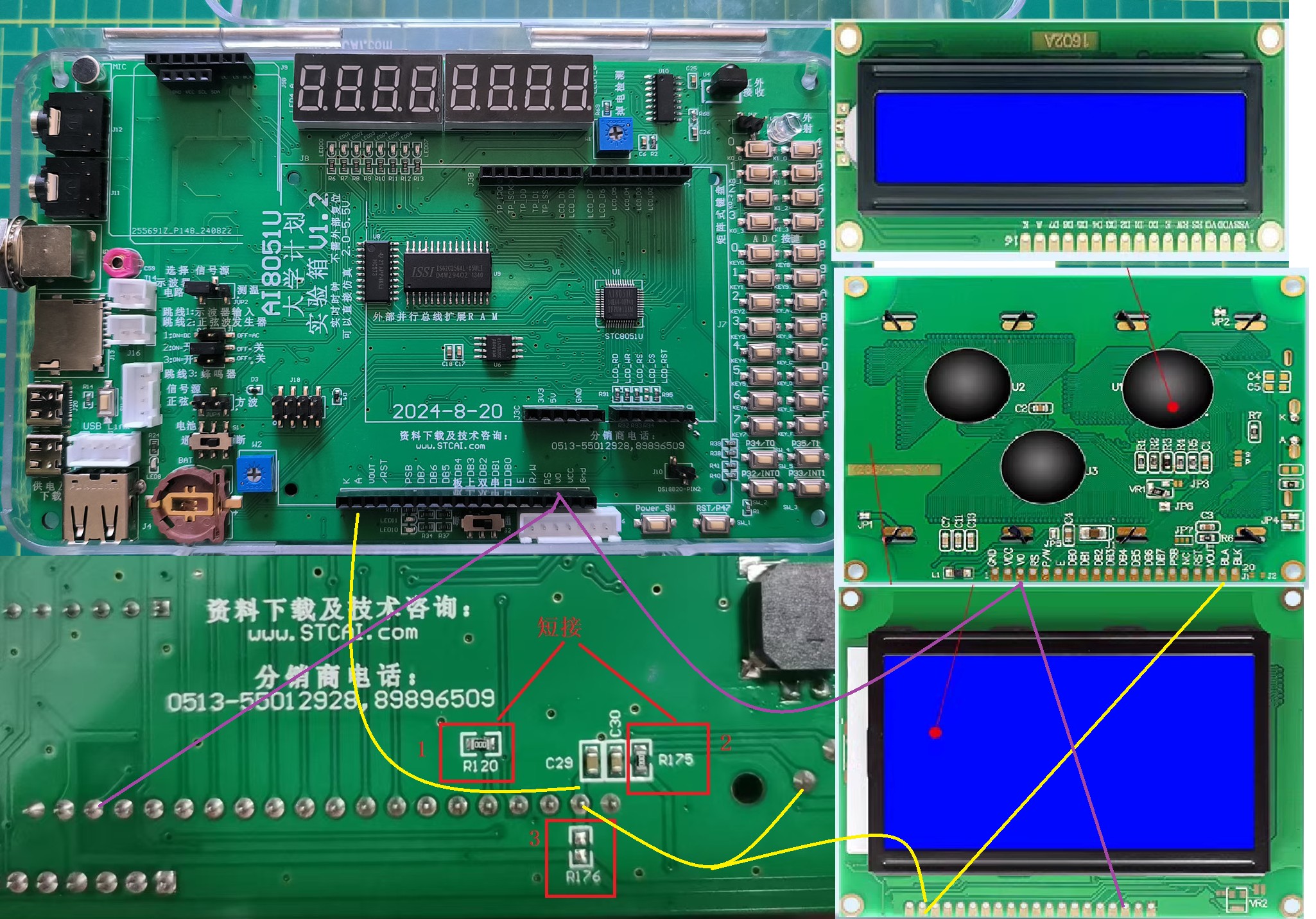

LCD1602用的上面图里的的5V的。
试验箱本身没做任何改动。

我用5V最小系统板做实验时也是这种杜邦线引出。
建议楼主觉得实验箱线太乱的话，可以只用最小系统板+面包板+屏先实验点亮。

erci*** · 发表于 2025-5-12 23:47:19

duro*** 发表于 2025-5-12 23:39
Vout 没有输出， V0是2.7v，RST反复复位。遇到过嘛？

怎么供电的？
我之前异常复位是Link1D+实验箱，电脑USB带不动，一下载就复位。
换USB转双串口下载器或者USB只连实验箱正常。

duro*** · 发表于 2025-5-12 23:55:37

晓*** 发表于 2025-5-12 23:24

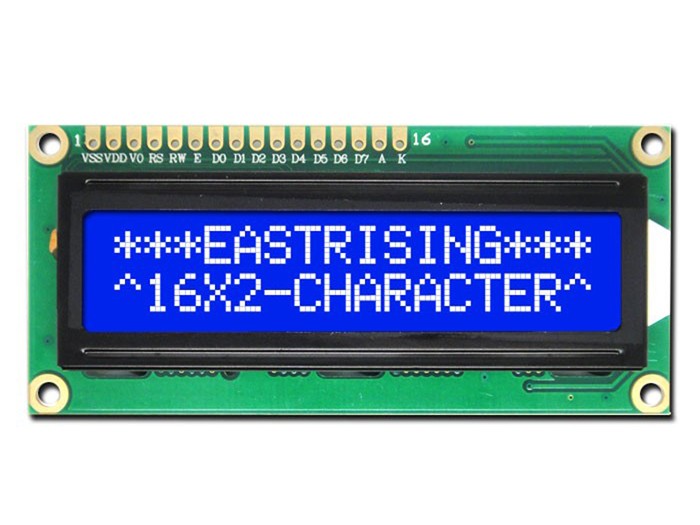

我不知道为啥玩的这么艰难，这种液晶屏模块很容易调通的挖，LCD1602上电不跑代码首先要出现一条黑才算是硬 ...

我知道咋回事了。应该是ai8051实验箱有问题。应该把vout接到w2上，但是实验箱把A脚接到w2上去了。

duro*** · 发表于 2025-5-13 00:21:28

erci*** 发表于 2025-5-12 23:47
怎么供电的？
我之前异常复位是Link1D+实验箱，电脑USB带不动，一下载就复位。
换USB转双串口下载器或者U ...

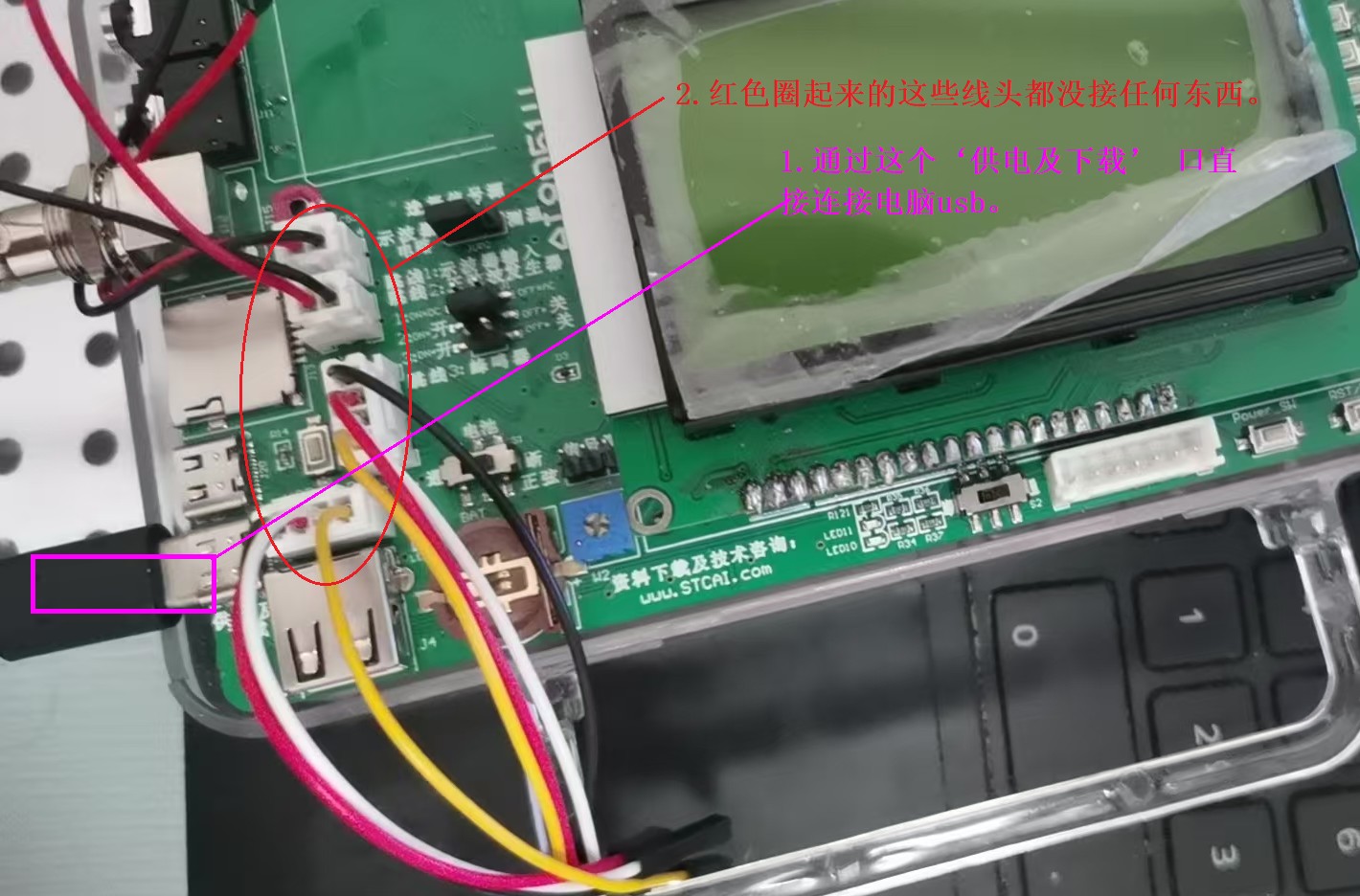

啥意思呢？没看懂你说的。我的连接方式见图片内文字说明。

duro*** · 发表于 2025-5-13 00:55:28

duro*** · 发表于 2025-5-14 00:18:14

haiya*** · 发表于 2025-5-14 08:50:30

你程序是12M 下载时要选12M,

haiya*** · 发表于 2025-5-14 09:03:57

duro*** 发表于 2025-5-12 23:55
我知道咋回事了。应该是ai8051实验箱有问题。应该把vout接到w2上，但是实验箱把A脚接到w2上去了。 ...

你拿万用表测量下，实验箱不会错的，那么多人在用
