MOS管开关电路问题

社区***

12*** 发表于 2025-5-9 08:29
R2取消后400多mA D1,U1能受得了吗?

R1的电流：12/4.7K = 2.55MA, P = 2.55 *2.55 * 4.7 = 0.03W. OK!
D1的允许电流为500MA.

12***

社区*** 发表于 2025-5-9 10:59
R1的电流：12/4.7K = 2.55MA, P = 2.55 *2.55 * 4.7 = 0.03W. OK!
D1的允许电流为500MA.

U2输出只给了200mA

12***

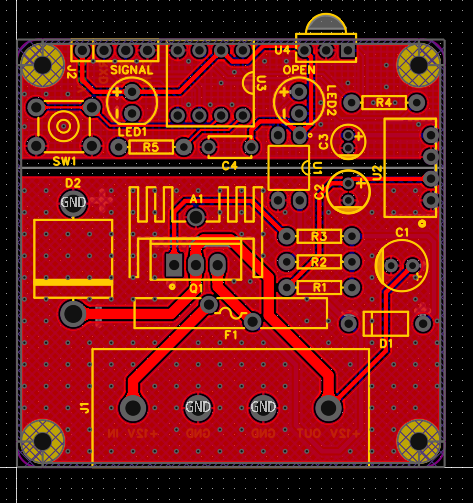

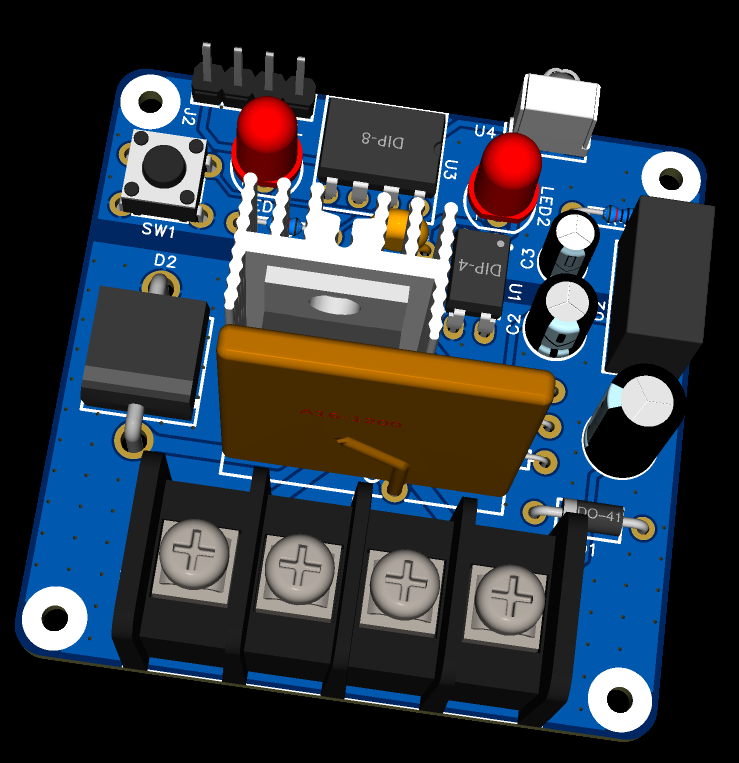

PCB这样画有问题吗?

网***

低速开关的话光耦直接接到MOS管GS间就行了,上电导通光耦,关闭输出
现在mos管价格便宜,尽量用大电流低内阻的型号,可以省下装散热片的麻烦事
输出保护一般做过压和过流,
自恢复保险一般超过2倍左右额定电流才会动作,并且有耐压指标,不能超过耐压值使用,不能保护瞬时过载情况.
所以建议使用电流检测电路做过流保护.过压保护顺带一起做上
12A的负载电流,这个PCB走线宽度远远不够,得改

12***

网*** 发表于 2025-5-9 15:34
低速开关的话光耦直接接到MOS管GS间就行了,上电导通光耦,关闭输出
现在mos管价格便宜,尽量用大电流低内阻的 ...

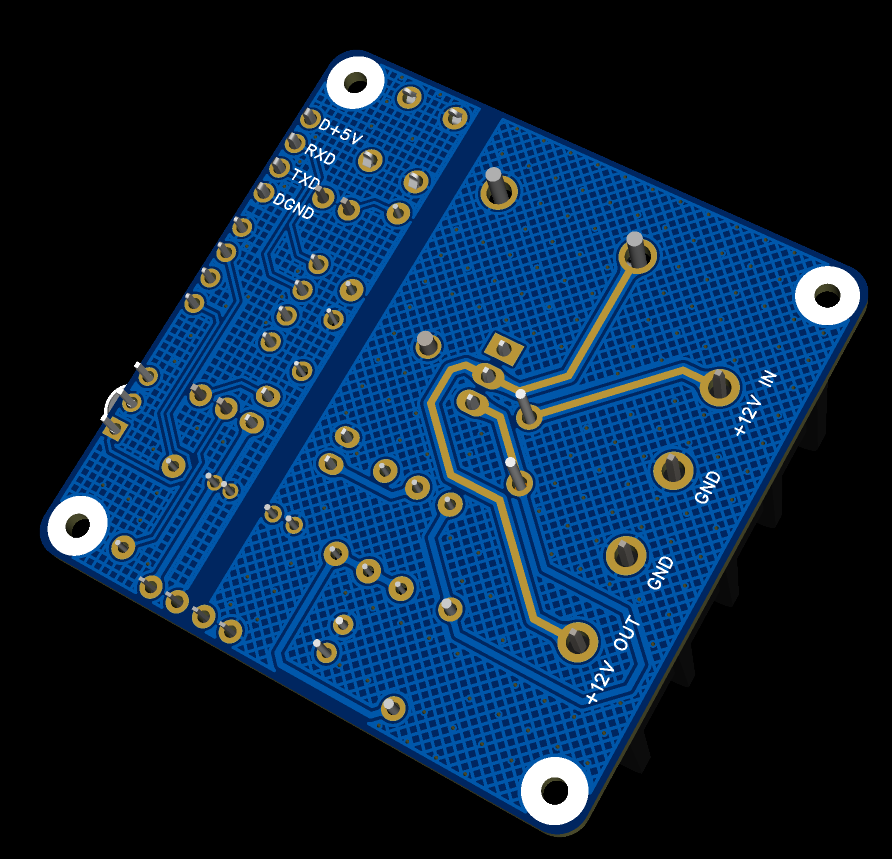

12A的部分不是走线开窗了吗，再加若干个过孔

社区***

12*** 发表于 2025-5-9 11:35
U2输出只给了200mA

那就不焊D1。

12***

网*** 发表于 2025-5-9 15:34
低速开关的话光耦直接接到MOS管GS间就行了,上电导通光耦,关闭输出
现在mos管价格便宜,尽量用大电流低内阻的 ...

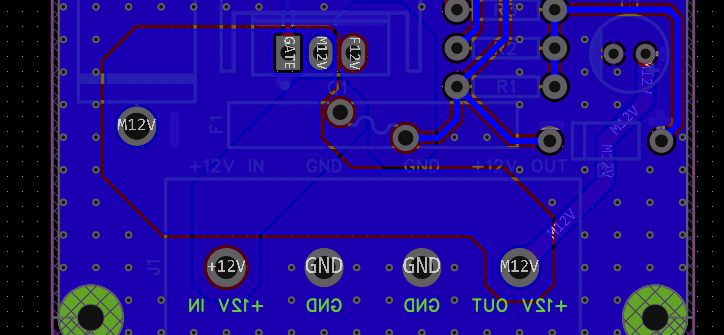

改成了大面积铺铜，这种不规则形状的铜皮能过多大电流咋算?

cjt***

控制上没问题。D1最好有，但必须10V以上，12V最好，虽然平时没啥作用，但可以起保护作用。

12***

cjt*** 发表于 2025-5-10 17:40
控制上没问题。D1最好有，但必须10V以上，12V最好，虽然平时没啥作用，但可以起保护作用。 ...

D1 10V以上难道栅源不会击穿吗?

cjt***

12*** 发表于 2025-5-11 07:50
D1 10V以上难道栅源不会击穿吗?

MOS管G-S之间的击穿电压一般24V以上，而最佳导通电压15-20V左右，根据我对电路维修经验，实际应用大部分选15-18V的稳压管,多数用18V,大概占50%，15V的大概占40%，只要不超过20V是没问题的。在电源电压比较低时，多数12V,也有少数10V左右的。当然了，型号不一样，GS之间的击穿电压不一样，你可查看手册。
