可视化引脚输出问题

科*** · 发表于 2025-5-7 19:53:45

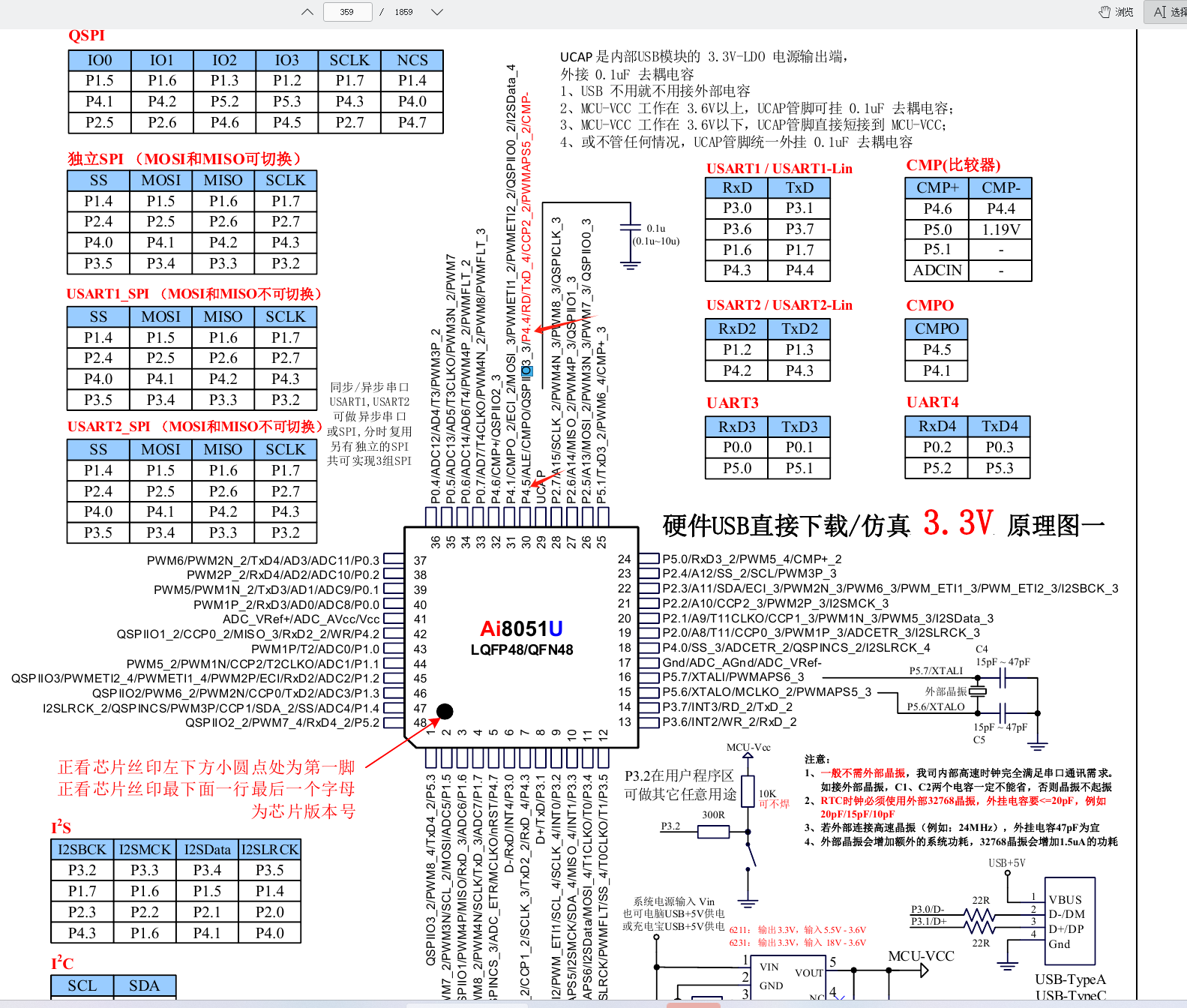

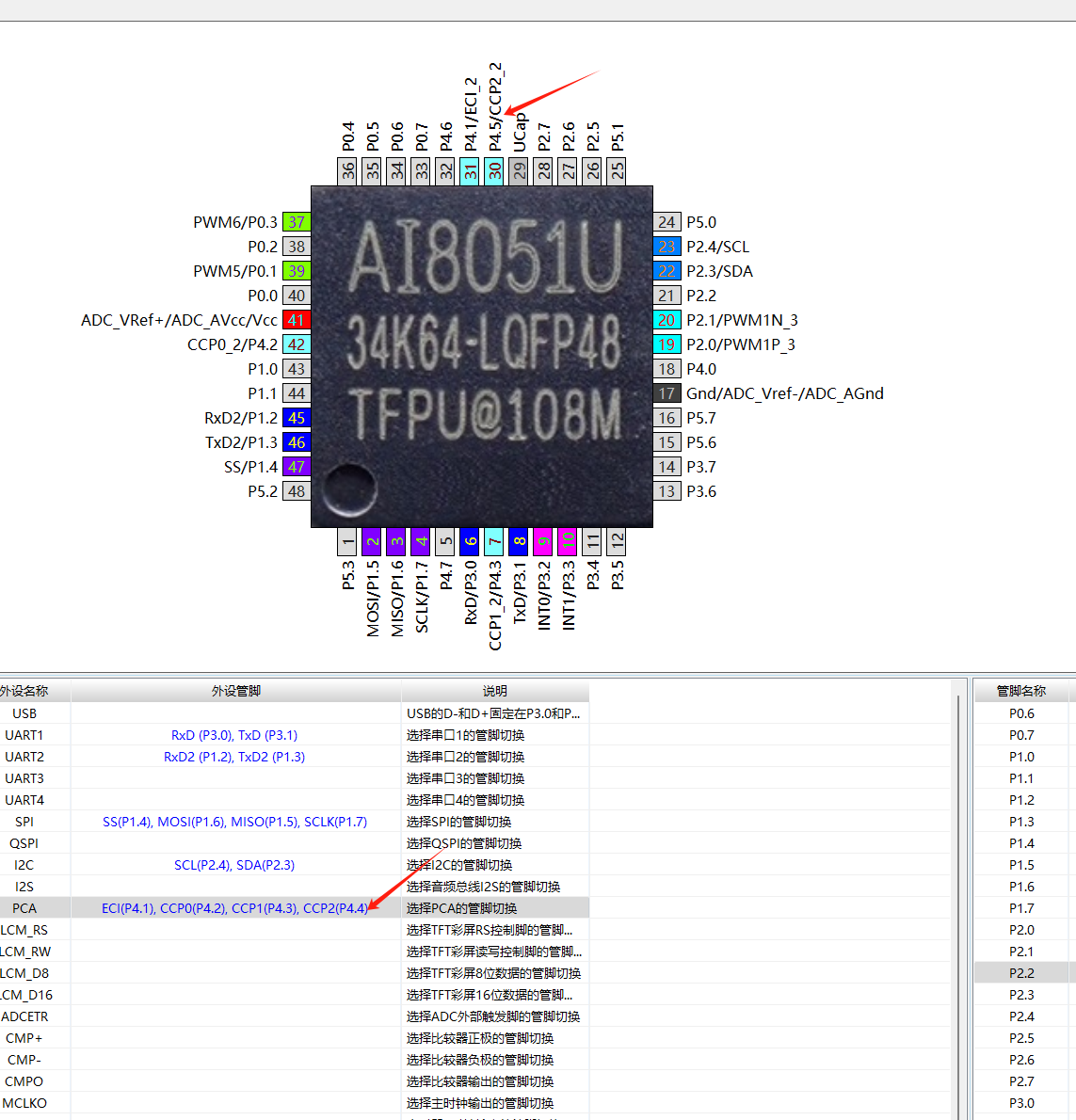

这个可视化分配IO，下面标的是P4.4 ，但是上面的图片里面是P4.5，以那个为准呢。

这个到底是以红字为准还是以黑字为准呢，看不懂，这个怎么弄得

erci*** · 发表于 2025-5-7 20:50:21

红字P4.4的功能
黑字P4.5的功能

Debu*** · 发表于 2025-5-7 22:08:22

内部两个IO接到同一个脚，同时只能使用一个IO的功能，另一个设置为高阻，严禁一高一低两个推挽，否则会烧毁单片机

科*** · 发表于 2025-5-7 22:52:34

Debu*** 发表于 2025-5-7 22:08
内部两个IO接到同一个脚，同时只能使用一个IO的功能，另一个设置为高阻，严禁一高一低两个推挽，否则会烧毁 ...

好的好的我懂了感谢

xxkj*** · 发表于 2025-5-8 08:34:07

其他的一些型号也有这种情况（引脚内部并联）
