发表于 2025-6-13 15:22:20 | 显示全部楼层

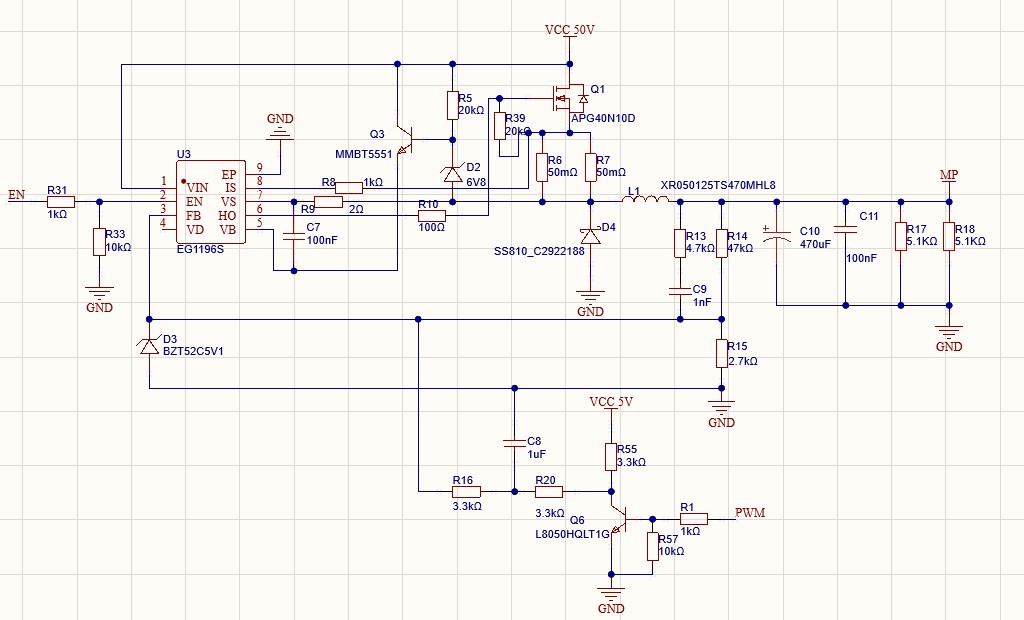

梁工,麻烦梁工看一下,我这个调压方案对吗,是您说的那种方式吗? 截图202506131522149260.jpg

点评

是的,就是这样,甚至三极管电路不用,PWM直接接到R20。  详情 回复 发表于 2025-6-13 17:17
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:158
  • 最近打卡:2025-08-23 11:06:14

76

主题

6636

回帖

1万

积分

超级版主

积分
13863
发表于 2025-6-13 17:17:44 | 显示全部楼层
jkwn*** 发表于 2025-6-13 15:22
梁工,麻烦梁工看一下,我这个调压方案对吗,是您说的那种方式吗?

是的,就是这样,甚至三极管电路不用,PWM直接接到R20。
回复

使用道具 举报 送花

  • 打卡等级:初来乍到
  • 打卡总天数:7
  • 最近打卡:2025-06-19 00:22:05

1

主题

14

回帖

115

积分

注册会员

积分
115
发表于 2025-6-13 20:30:59 | 显示全部楼层
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:30
  • 最近打卡:2025-08-19 20:22:42
已绑定手机

11

主题

64

回帖

372

积分

中级会员

积分
372
发表于 2025-6-17 17:26:31 | 显示全部楼层
梁*** 发表于 2025-6-13 17:17
是的,就是这样,甚至三极管电路不用,PWM直接接到R20。

感谢梁工,请教梁工PWM占空比有限制吗?我觉得应该是没有限制的,可以是最小0%的占空比,也可以是100%的占空比

点评

0~100%  详情 回复 发表于 2025-6-17 19:31
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:158
  • 最近打卡:2025-08-23 11:06:14

76

主题

6636

回帖

1万

积分

超级版主

积分
13863
发表于 2025-6-17 19:31:26 | 显示全部楼层
jkwn*** 发表于 2025-6-17 17:26
感谢梁工,请教梁工PWM占空比有限制吗?我觉得应该是没有限制的,可以是最小0%的占空比,也可以是100%的占 ...

0~100%
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:30
  • 最近打卡:2025-08-19 20:22:42
已绑定手机

11

主题

64

回帖

372

积分

中级会员

积分
372
发表于 2025-6-18 10:18:20 | 显示全部楼层

感谢梁工
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:30
  • 最近打卡:2025-08-19 20:22:42
已绑定手机

11

主题

64

回帖

372

积分

中级会员

积分
372
发表于 2025-6-20 11:27:51 | 显示全部楼层

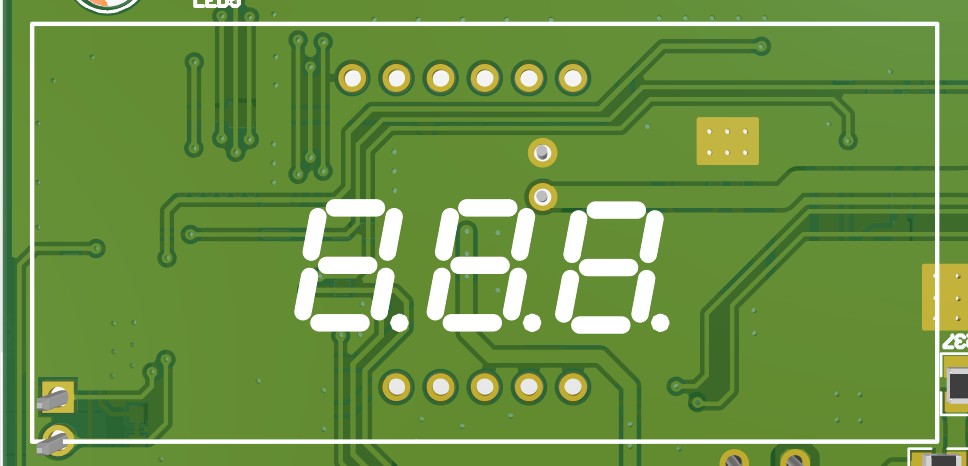

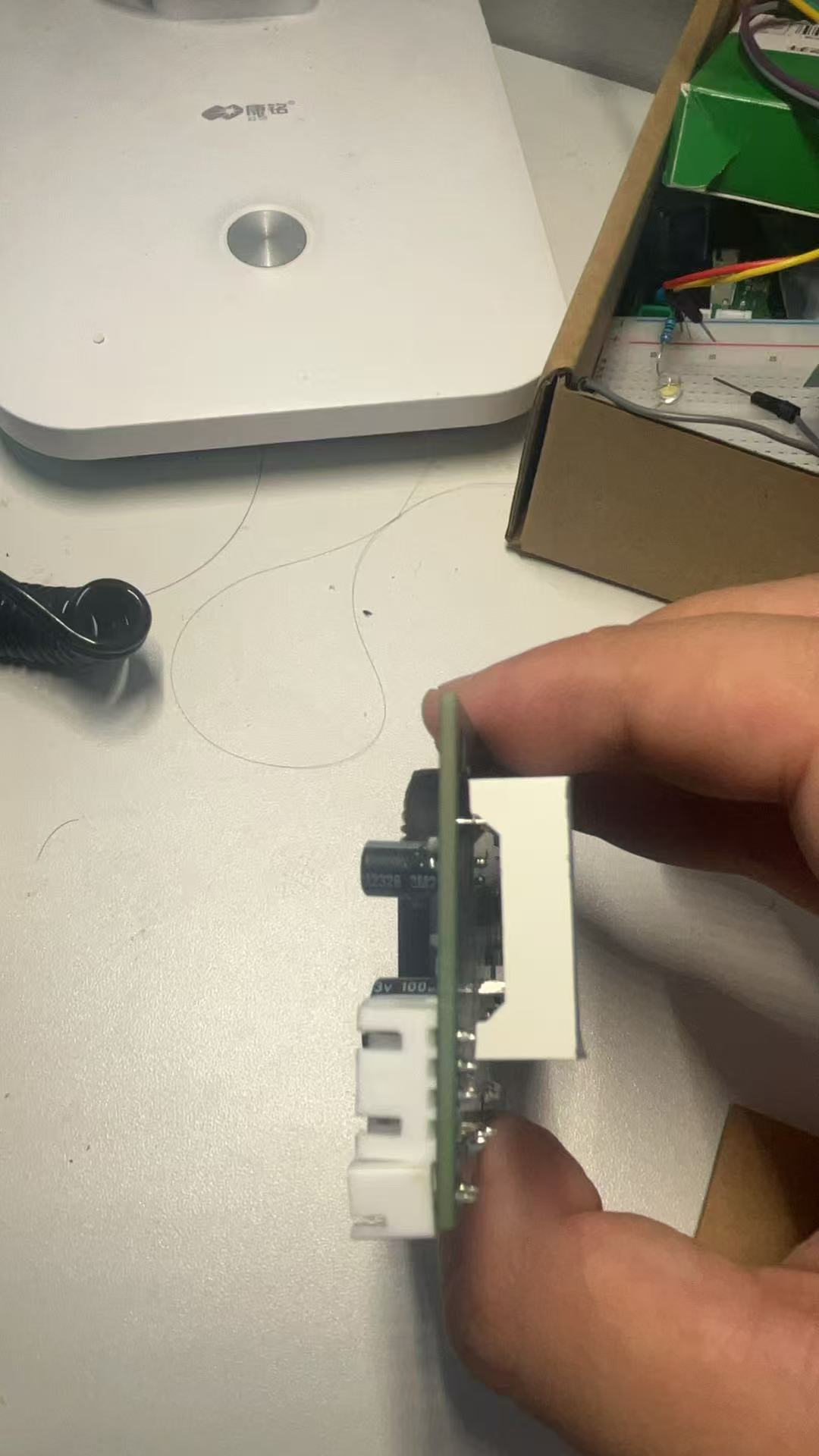

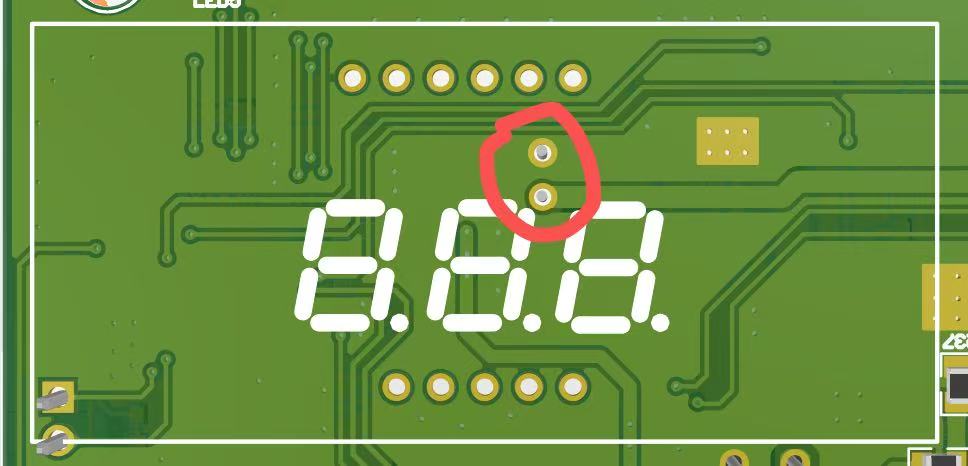

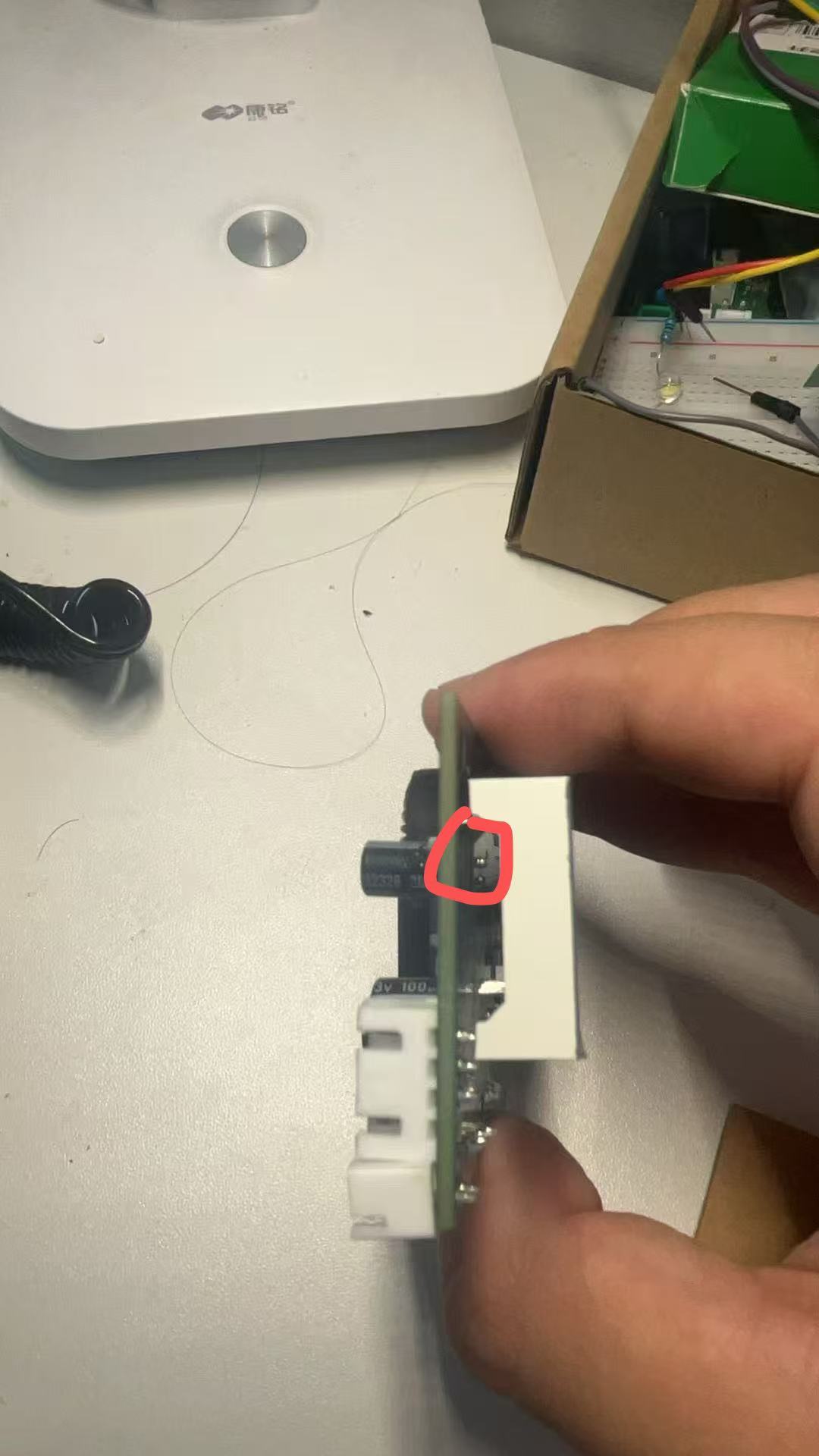

梁工,又麻烦您了,我这个电容引脚在数码管里面,除了不好维修以外,别的没啥影响哈

点评

对性能没有影响。  详情 回复 发表于 2025-6-20 14:20
回复

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:158
  • 最近打卡:2025-08-23 11:06:14

76

主题

6636

回帖

1万

积分

超级版主

积分
13863
发表于 2025-6-20 14:20:10 | 显示全部楼层
jkwn*** 发表于 2025-6-20 11:27
梁工,又麻烦您了,我这个电容引脚在数码管里面,除了不好维修以外,别的没啥影响哈 ...

对性能没有影响。
回复

使用道具 举报 送花

  • 打卡等级:偶尔看看III
  • 打卡总天数:30
  • 最近打卡:2025-08-19 20:22:42
已绑定手机

11

主题

64

回帖

372

积分

中级会员

积分
372
发表于 2025-6-20 14:23:47 | 显示全部楼层
Debu*** 发表于 2025-4-29 16:58
视觉亮度近似正比于(电流乘以占空比)的2.2次方(gamma校正)
3个COM,最大占空比三分之一
IO最大电流20mA ...

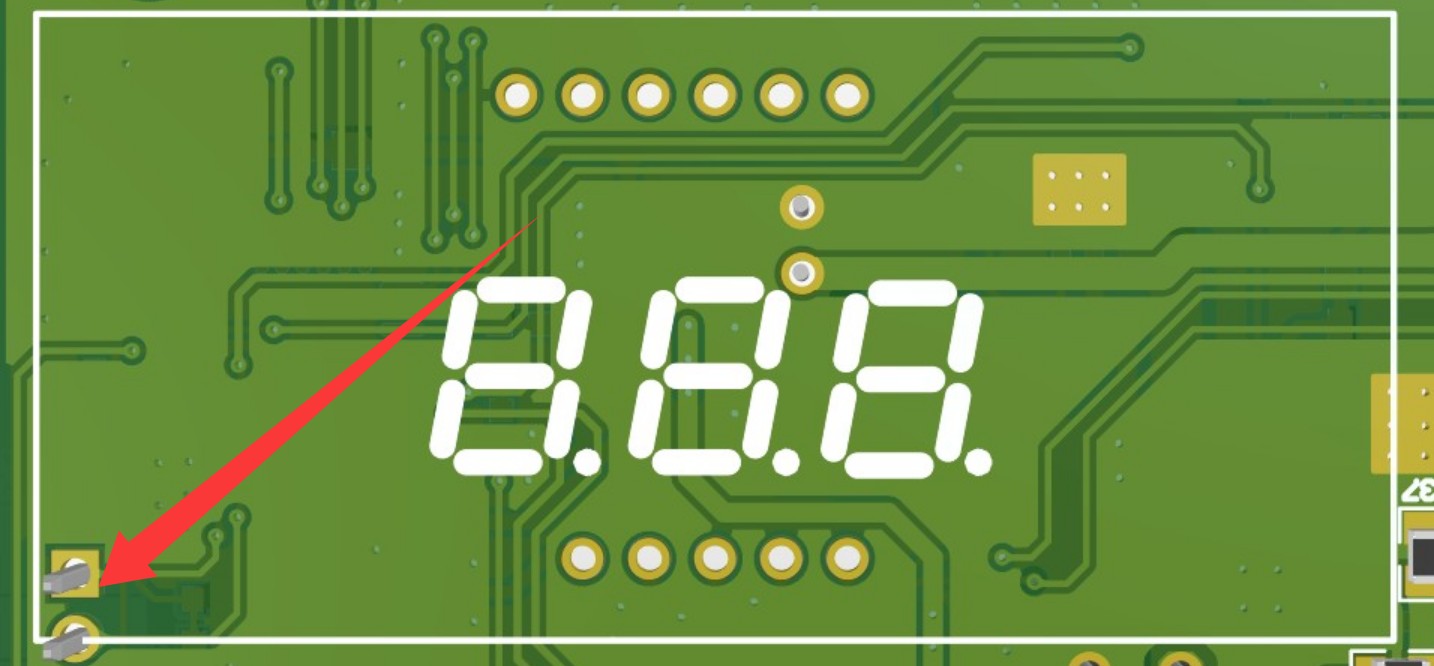

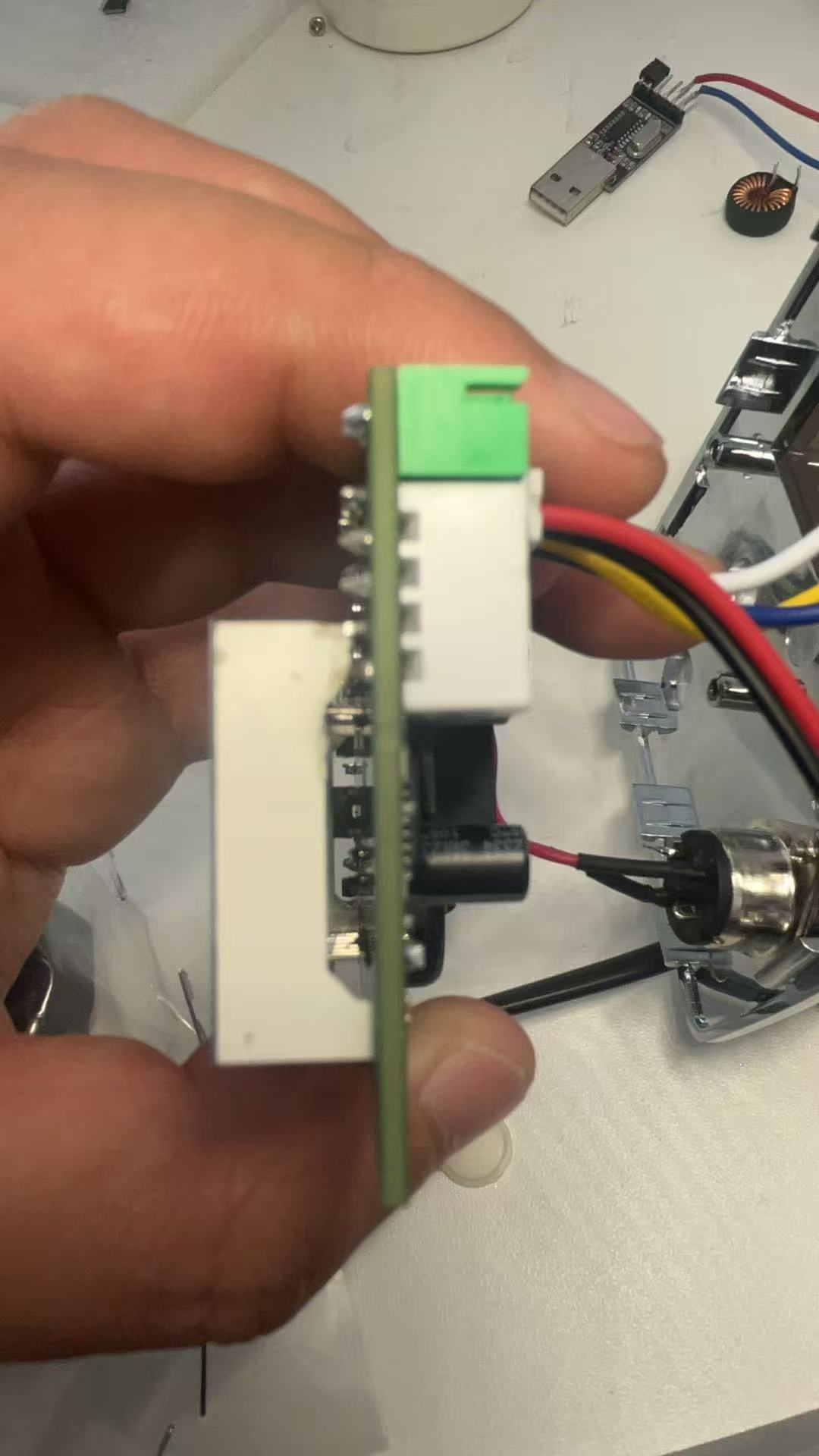

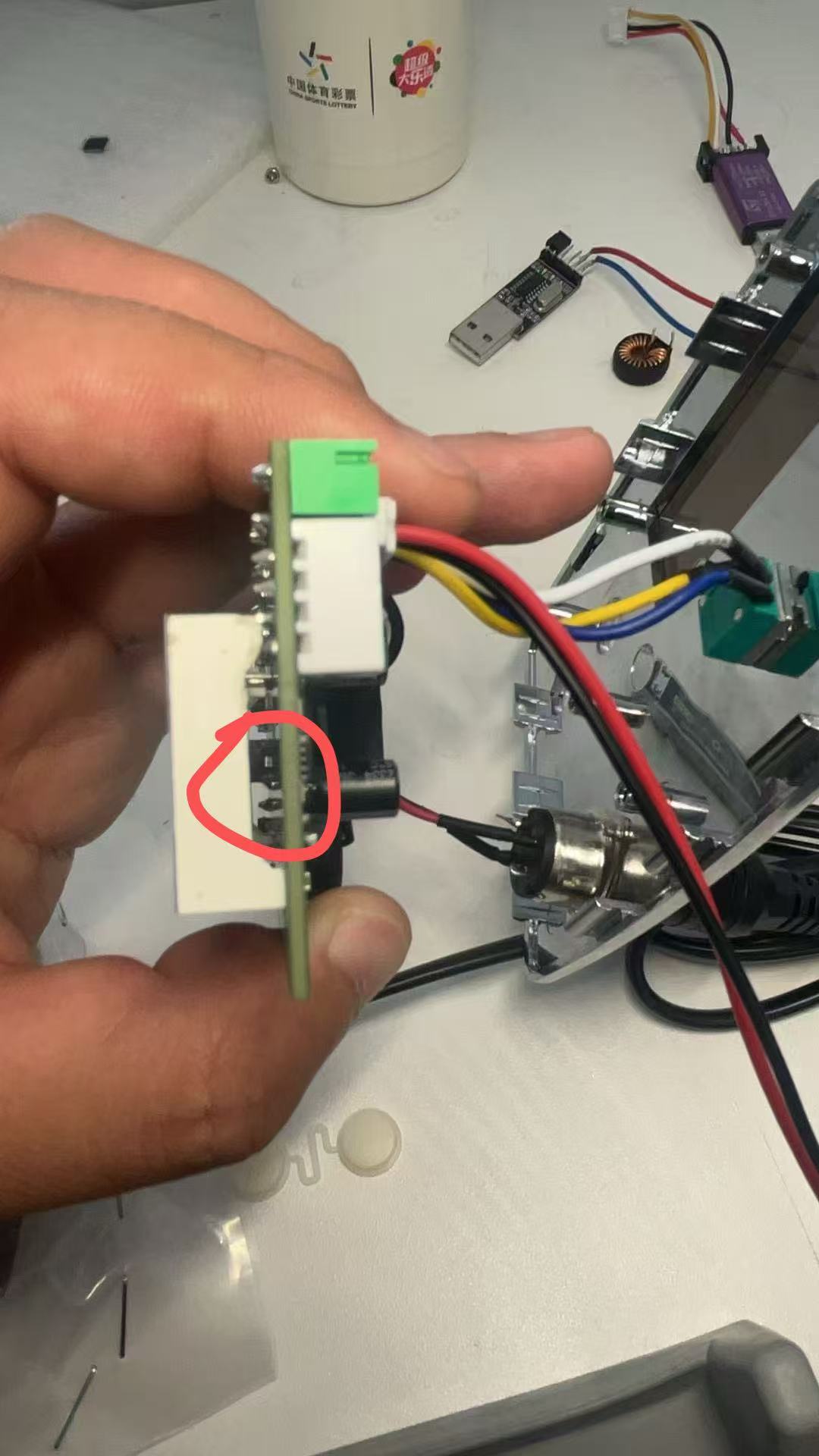

师傅,麻烦您看一下,我这个电容引脚在数码管里面,除了不好维修以外,别的没啥影响哈

点评

中间的脚剪短不干涉就行,这里的可能干涉 [attachimg]105261[/attachimg]  详情 回复 发表于 2025-6-20 16:34
回复

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:537
  • 最近打卡:2025-08-24 01:00:11
已绑定手机

86

主题

5979

回帖

1万

积分

超级版主

积分
10832
发表于 2025-6-20 16:34:07 | 显示全部楼层
jkwn*** 发表于 2025-6-20 14:23
师傅,麻烦您看一下,我这个电容引脚在数码管里面,除了不好维修以外,别的没啥影响哈 ...

中间的脚剪短不干涉就行,这里的可能干涉


回复

使用道具 举报 送花
