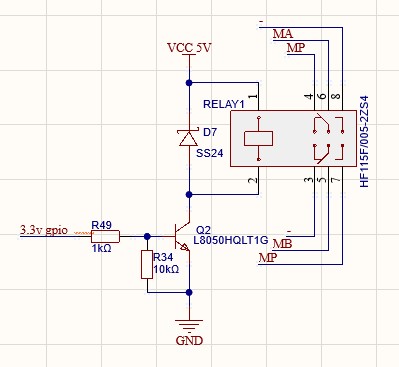

各位老师,8g,3.3v供电,用推挽驱动npn三极管打开5v继电器线圈是不是可以?

[复制链接]
  • 打卡等级:偶尔看看I
  • 打卡总天数:19
  • 最近打卡:2025-06-27 16:20:03
已绑定手机

6

主题

43

回帖

216

积分

中级会员

积分
216
发表于 2025-4-29 09:52:25 | 显示全部楼层 |阅读模式
附图
回复

使用道具 举报 送花

3

主题

537

回帖

-215

积分

等待验证会员

积分
-215
发表于 2025-4-29 09:53:00 | 显示全部楼层
关于STC8G系列单片机在3.3V供电条件下,使用推挽输出驱动5V继电器线圈的问题,以下从技术角度进行分析和解答。

1. 问题背景
STC8G系列单片机是一款基于8051内核的高性能单片机,其I/O口支持多种输出模式,包括推挽输出。推挽输出模式的特点是能够提供较强的驱动能力,适合直接驱动小功率负载。然而,当需要驱动5V继电器线圈时,需考虑电压匹配和驱动能力的问题。

2. 电压匹配分析
STC8G系列单片机的工作电压为3.3V,而继电器线圈的额定电压为5V。直接使用3.3V的推挽输出驱动5V继电器线圈,可能会导致以下问题:
驱动电压不足:3.3V的输出电压可能无法完全驱动5V继电器线圈,导致继电器无法可靠吸合。
电流不足:即使电压勉强达到阈值,电流可能不足以维持继电器的稳定工作状态。

3. 驱动能力分析
推挽输出模式的驱动能力通常较强,但具体参数需参考STC8G的数据手册。假设推挽输出的最大驱动电流为20mA,而5V继电器线圈的工作电流为50mA,则直接驱动可能会导致以下问题:
电流不足:推挽输出无法提供足够的电流,导致继电器无法正常工作。
单片机过载:长期工作在超负荷状态下,可能损坏单片机的I/O口。

4. 解决方案
为了确保5V继电器能够可靠工作,建议采用以下方案:

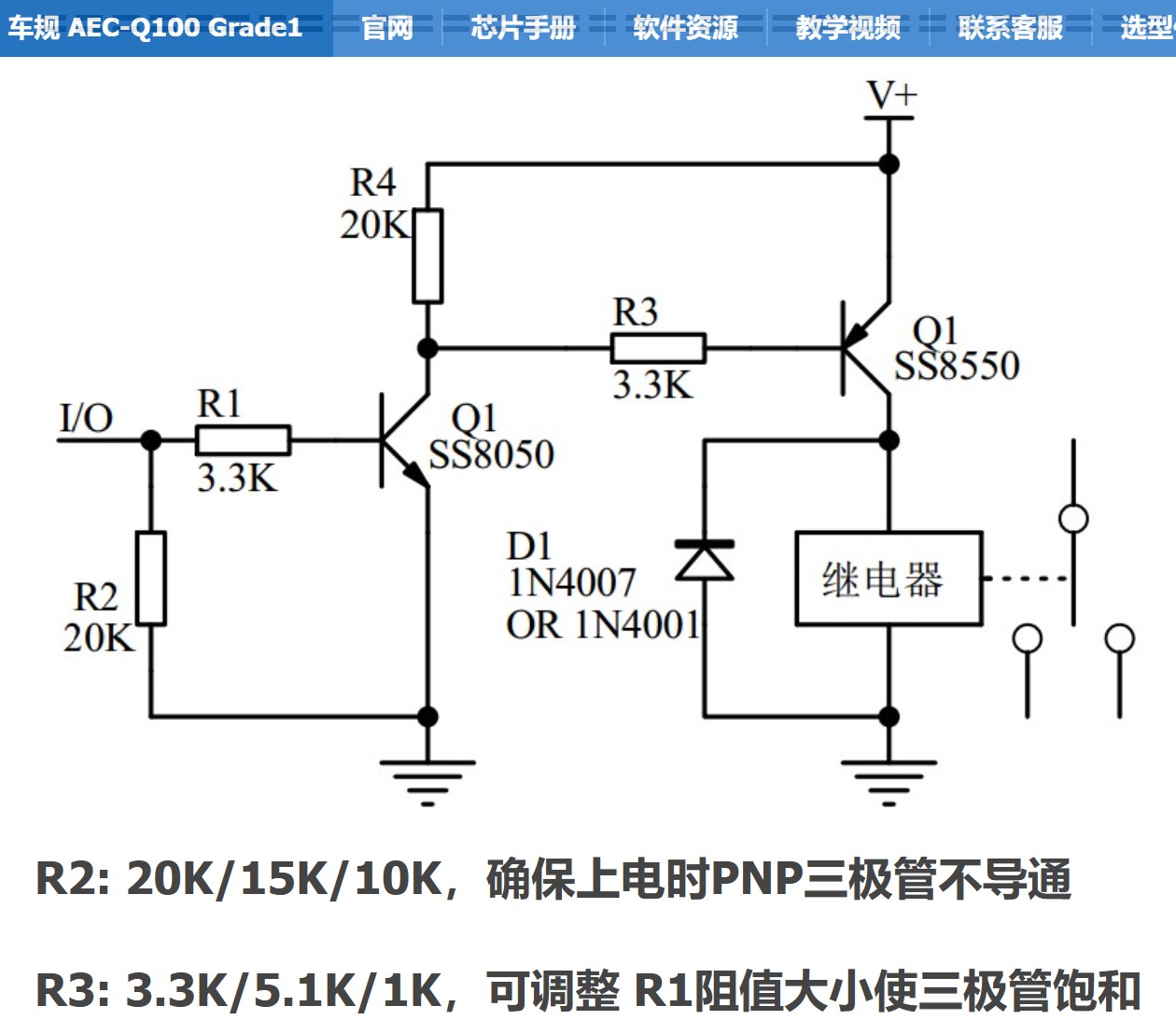

电平转换电路:使用电平转换芯片或晶体管(如NPN三极管或MOSFET)将3.3V信号转换为5V信号,再驱动继电器线圈。
继电器驱动模块:使用专门的继电器驱动模块,这些模块通常内置了电平转换和电流放大功能,能够直接与3.3V单片机接口。
光耦隔离:如果需要电气隔离,可以使用光耦隔离器,将3.3V信号转换为5V信号,再驱动继电器。

5. 电路设计建议
以下是一个简单的晶体管驱动电路设计示例:

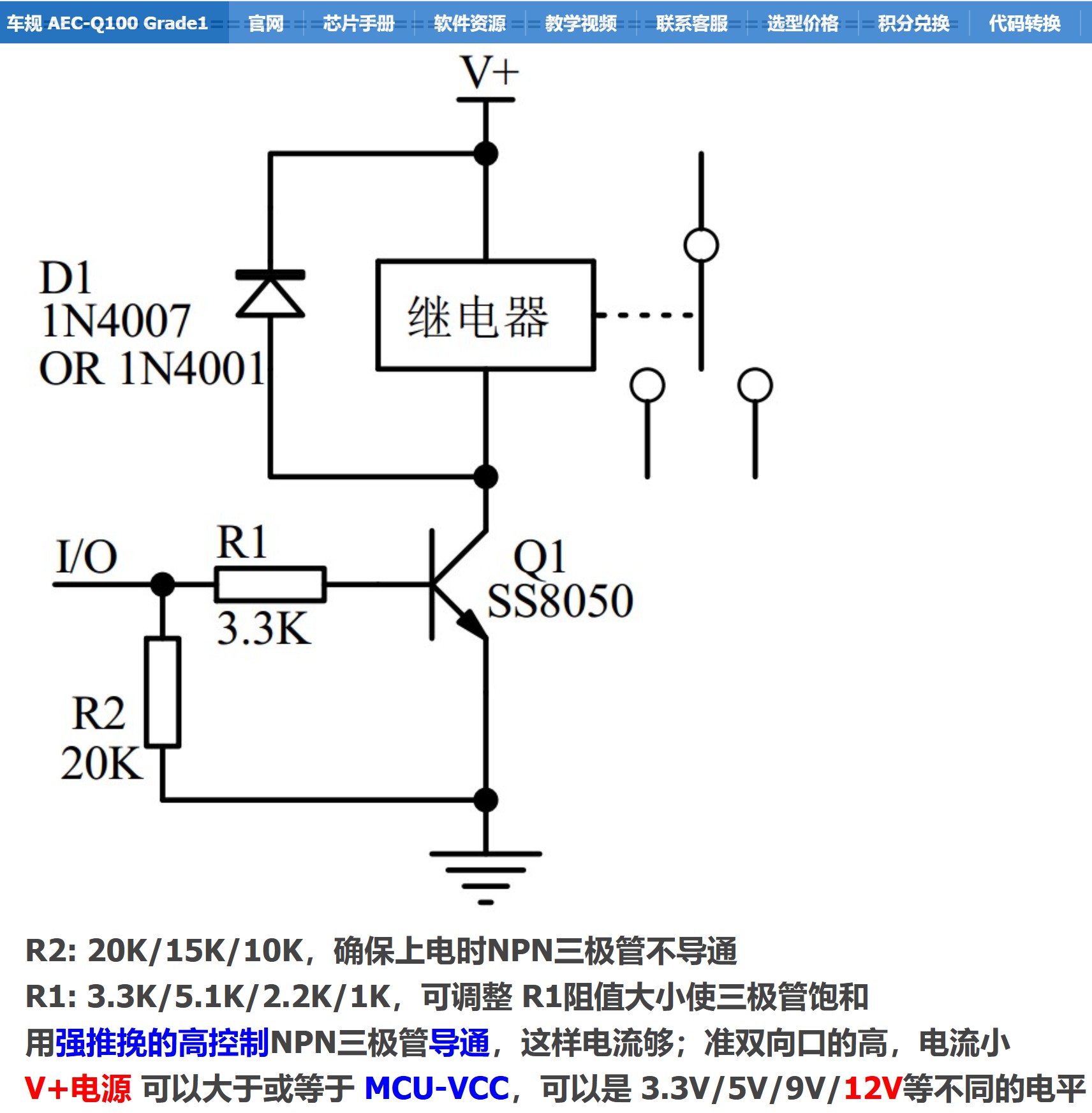

NPN三极管驱动电路:
使用一个NPN三极管(如2N3904)作为开关。
基极通过一个限流电阻(如1kΩ)连接到STC8G的I/O口。
集电极连接到继电器线圈的一端,继电器线圈的另一端连接到5V电源。
发射极接地。
在继电器线圈两端并联一个续流二极管(如1N4148),以保护三极管免受反向电动势的损害。

6. 总结
直接使用STC8G的3.3V推挽输出驱动5V继电器线圈存在电压和电流不足的风险,可能导致继电器无法可靠工作。建议采用电平转换电路、继电器驱动模块或光耦隔离器等方案,以确保系统的稳定性和可靠性。

希望以上分析对您有所帮助。如有进一步问题,欢迎继续讨论。

[本文内容由国芯人工智能辅助生成,仅供参考]
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:480
  • 最近打卡:2025-06-28 00:00:59
已绑定手机

80

主题

5214

回帖

9305

积分

超级版主

DebugLab

积分
9305
发表于 2025-4-29 10:49:33 | 显示全部楼层
继电器电流不大的话(100mA内)建议8050换9014,HFE大一些
DebugLab
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:偶尔看看I
  • 打卡总天数:19
  • 最近打卡:2025-06-27 16:20:03
已绑定手机

6

主题

43

回帖

216

积分

中级会员

积分
216
发表于 2025-4-29 10:57:46 | 显示全部楼层
Debu*** 发表于 2025-4-29 10:49
继电器电流不大的话(100mA内)建议8050换9014,HFE大一些

现在的这个电路测试还行,gpio输出高电平3.3v时,CE之间的电压只有30mv,肯定是饱和了,您觉得有必要换9014吗
(继电器电阻是62Ω,5v供电下电流应该是80ma)

而且9014的ic电流好小啊

点评

可靠饱和就可以  详情 回复 发表于 2025-4-29 14:34
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:常住居民III
  • 打卡总天数:111
  • 最近打卡:2025-06-28 08:54:08

740

主题

1万

回帖

1万

积分

管理员

积分
17131
发表于 2025-4-29 13:29:29 | 显示全部楼层
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:480
  • 最近打卡:2025-06-28 00:00:59
已绑定手机

80

主题

5214

回帖

9305

积分

超级版主

DebugLab

积分
9305
发表于 2025-4-29 14:34:29 | 显示全部楼层
jkwn*** 发表于 2025-4-29 10:57
现在的这个电路测试还行,gpio输出高电平3.3v时,CE之间的电压只有30mv,肯定是饱和了,您觉得有必要换901 ...

可靠饱和就可以
DebugLab
回复 支持 反对

使用道具 举报 送花

  • 打卡等级:以坛为家II
  • 打卡总天数:576
  • 最近打卡:2025-06-28 06:11:40
已绑定手机

50

主题

1821

回帖

3188

积分

论坛元老

积分
3188
发表于 2025-4-29 14:37:28 | 显示全部楼层
可以使用达林顿光耦,电路简单还信号隔离
