前进中的PDF，一起完善他，以后数据手册的笔误部分大家在这个帖子集中反馈

神***

kai*** 发表于 2025-5-29 11:00

可以

神***

2025/5/29

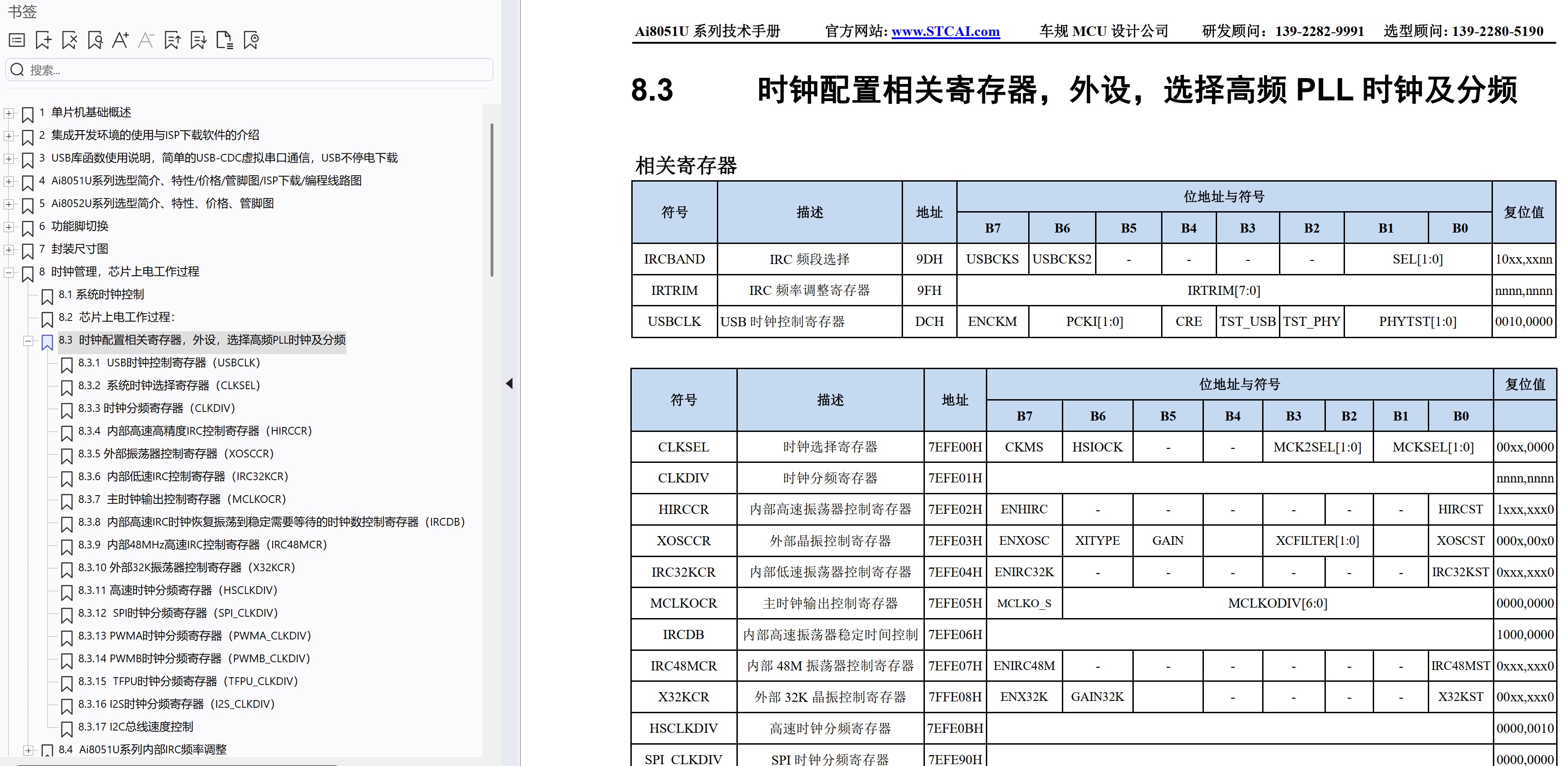

上面 8/3的标题好
8.3.5 外部振荡器控制寄存器(XOSCCR)
===》外部振荡器控制寄存器(XOSCCR)及外部晶振抗干扰

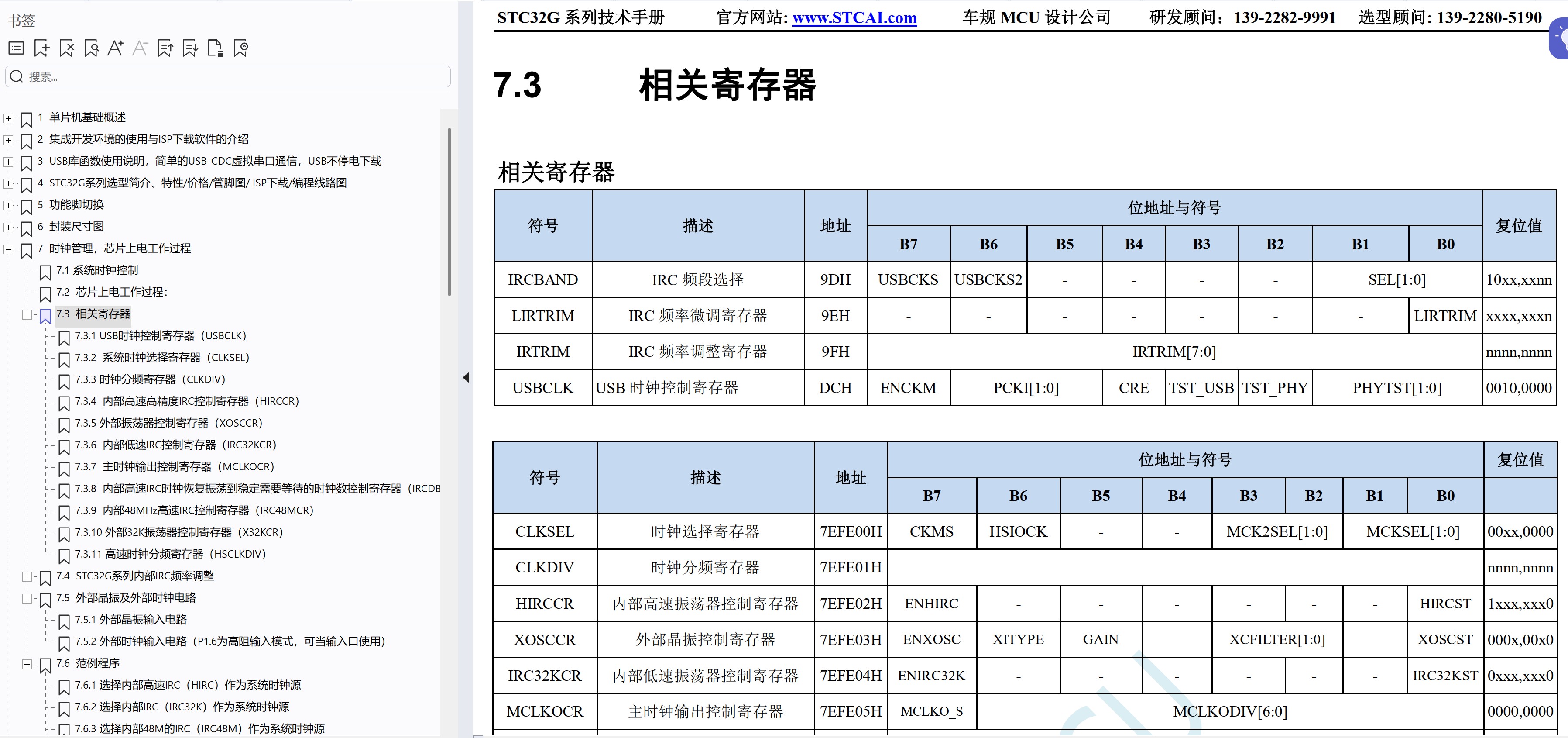

下面这个 7/3 的标题内容改成上面的 8.3的

7.3.5 外部振荡器控制寄存器(XOSCCR)
===》外部振荡器控制寄存器(XOSCCR)及外部晶振抗干扰

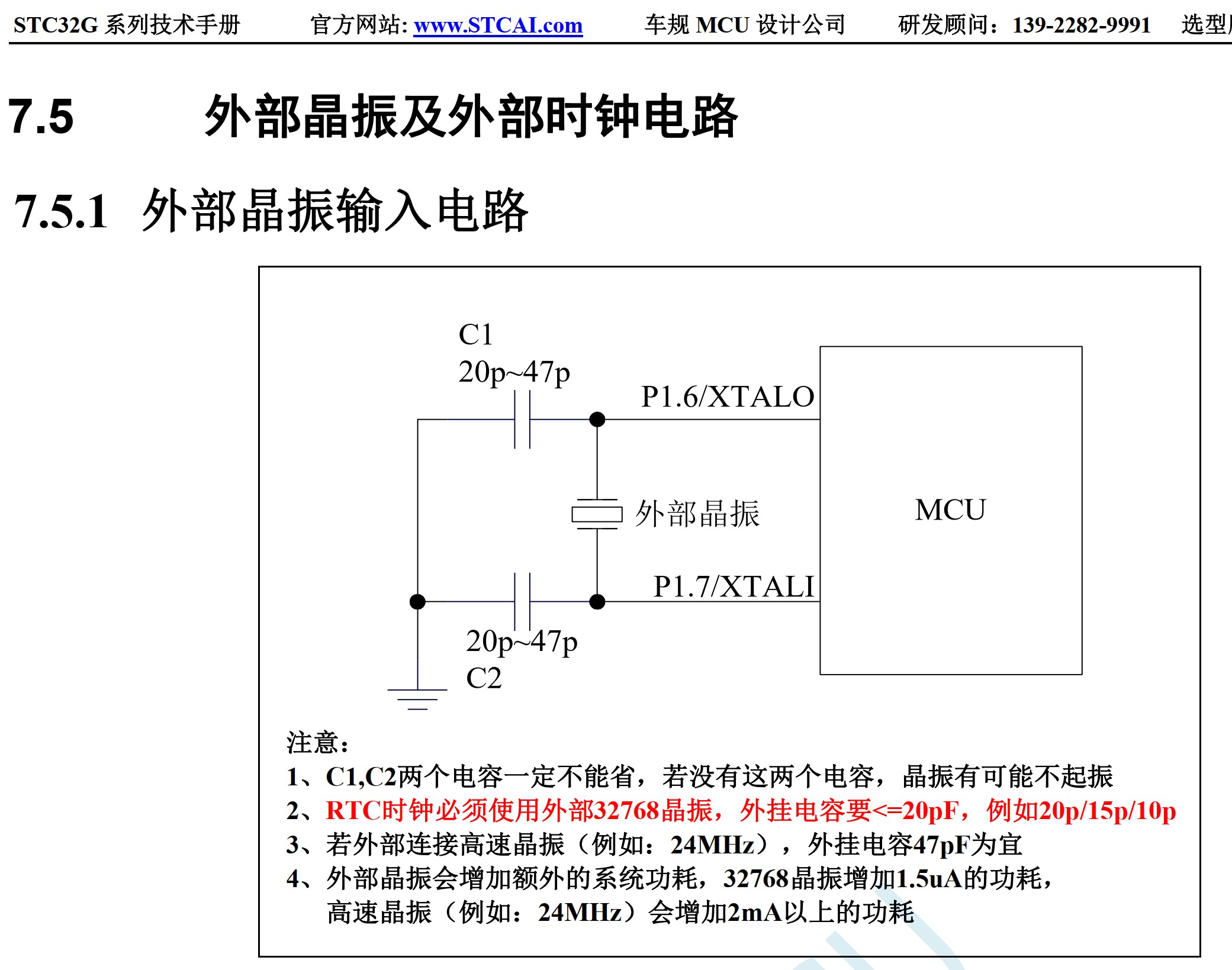

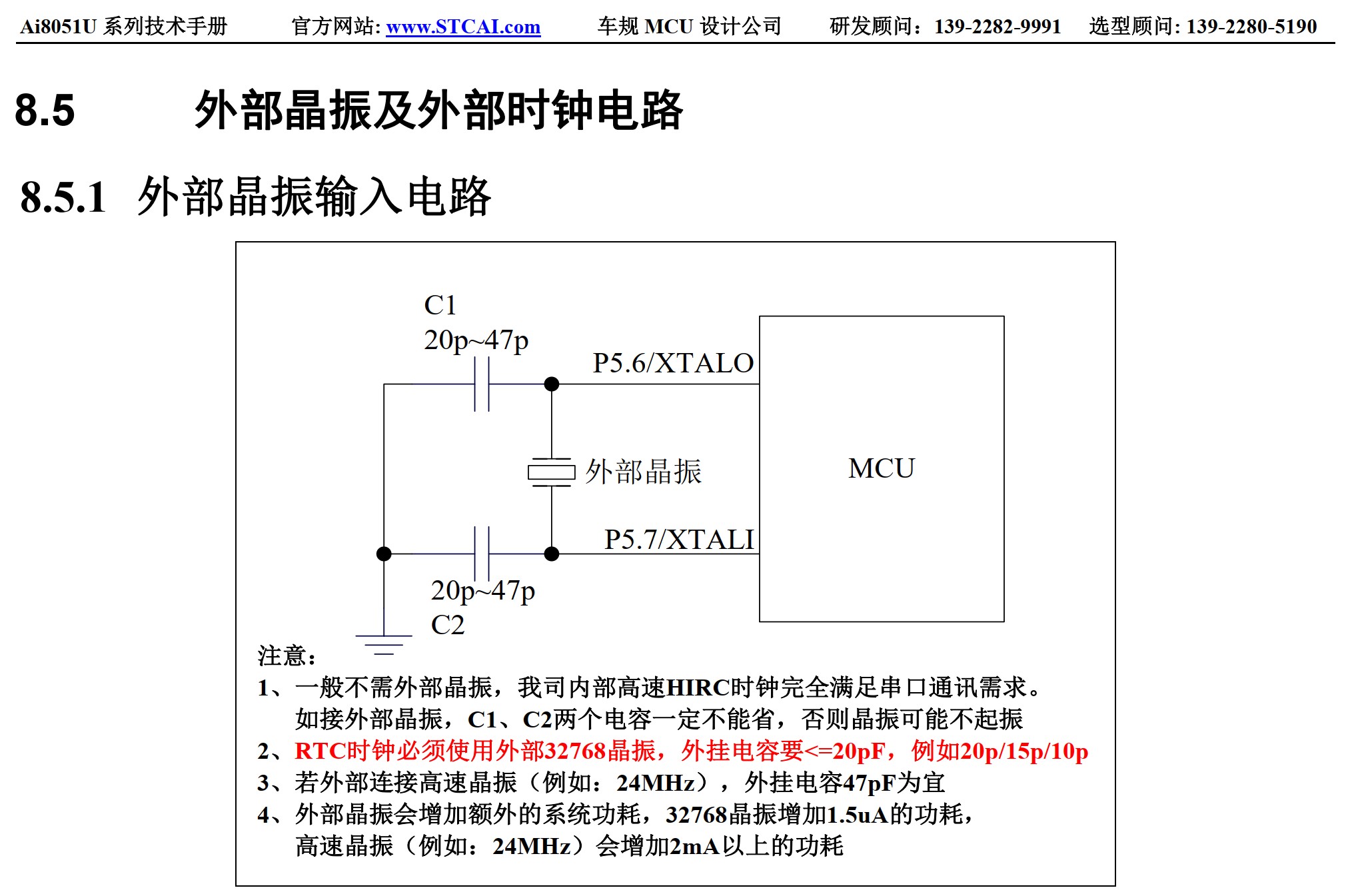

XTAL1 串个 200欧的电阻，有利于外部晶振起振
XTAL2 串个 1K的电阻，减少外部晶振振荡后对外的电磁辐射
===增加上面的注意事项 5


XTAL1 串个 200欧的电阻，有利于外部晶振起振
XTAL2 串个 1K的电阻，减少外部晶振振荡后对外的电磁辐射
===增加上面的注意事项 5



去除第 18章

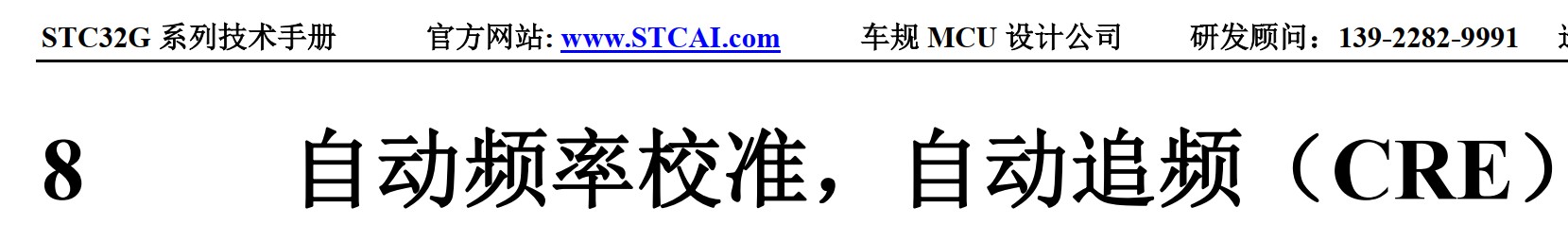

8  自动频率校准，自动追频（CRE）
===校准内部高速IRC时钟, 利用外部32768Hz ,降低电磁辐射

神***

CPU 使用内部高速IRC的时钟，时钟对外电磁辐射低；
如CPU使用外部高速晶振，外部高速晶振振荡后对外电磁辐射大；
如对内部高速IRC时钟的温漂要求比严苛，
可以用外部32768RTC晶振来自动校准内部高速IRC时钟。

康辉***

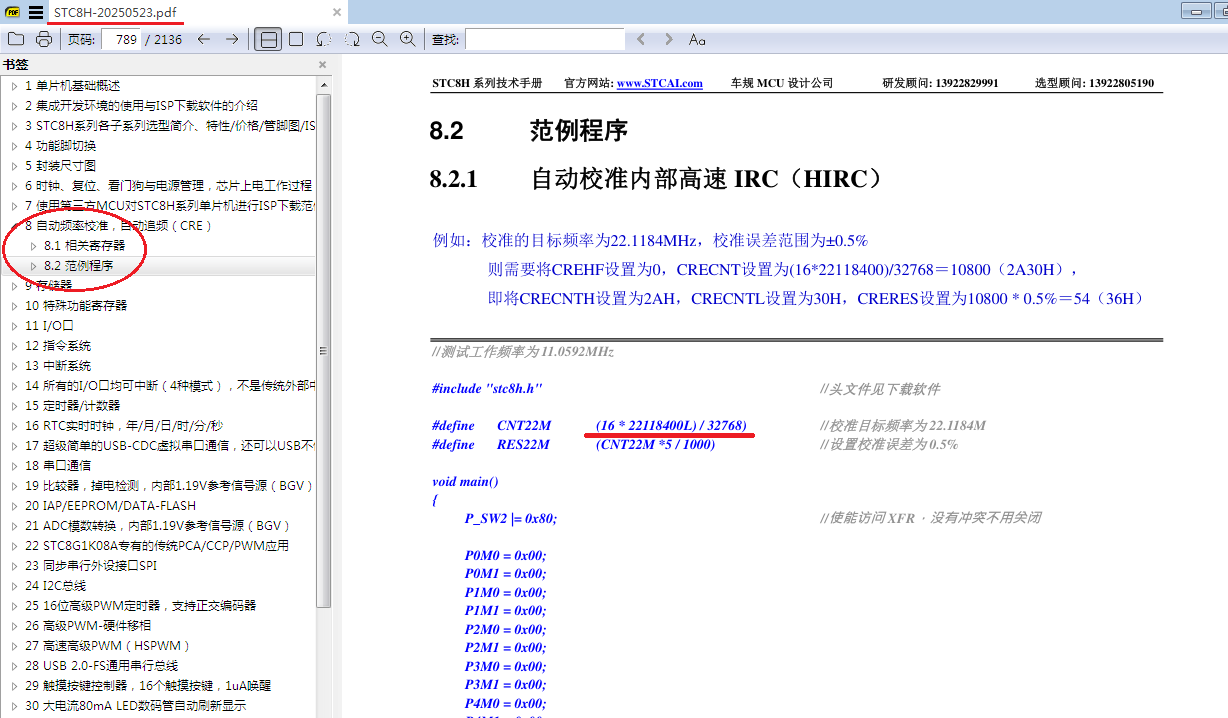

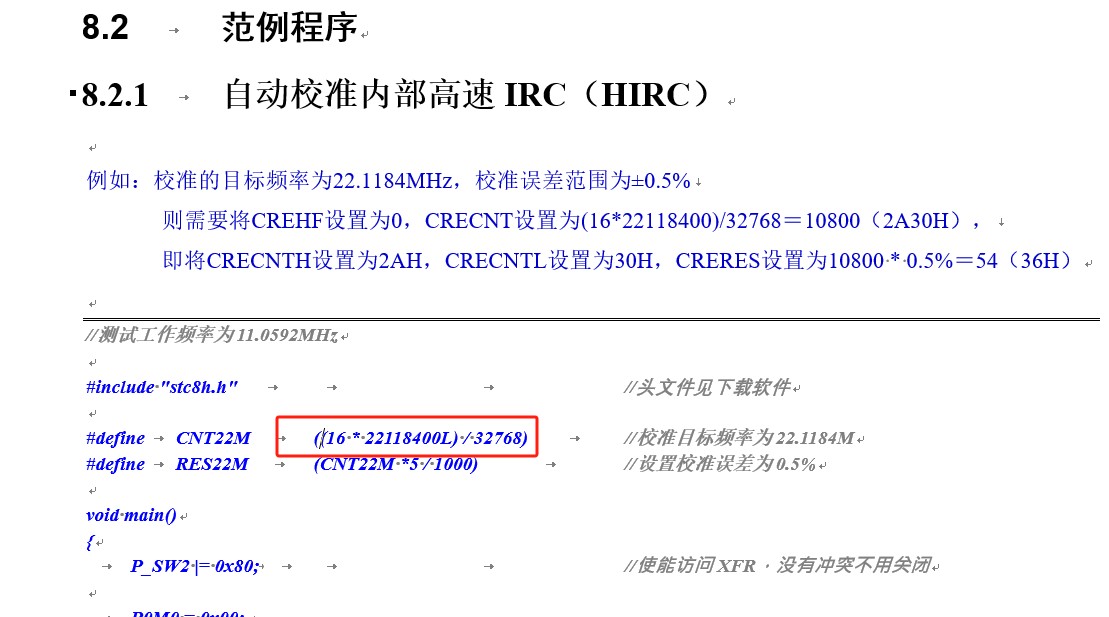

STC8H-20250523.PDF文件中的  8.2章节  范例程序 自动校准内部IRC（HIRC），少了一个括号。

kai***

康辉*** 发表于 2025-5-30 10:11
STC8H-20250523.PDF文件中的  8.2章节  范例程序 自动校准内部IRC（HIRC），少了一个括号。

...

多谢您提醒！


您慧眼如炬！

已修正，稍后一并上传更新。

神***

2025/6/2

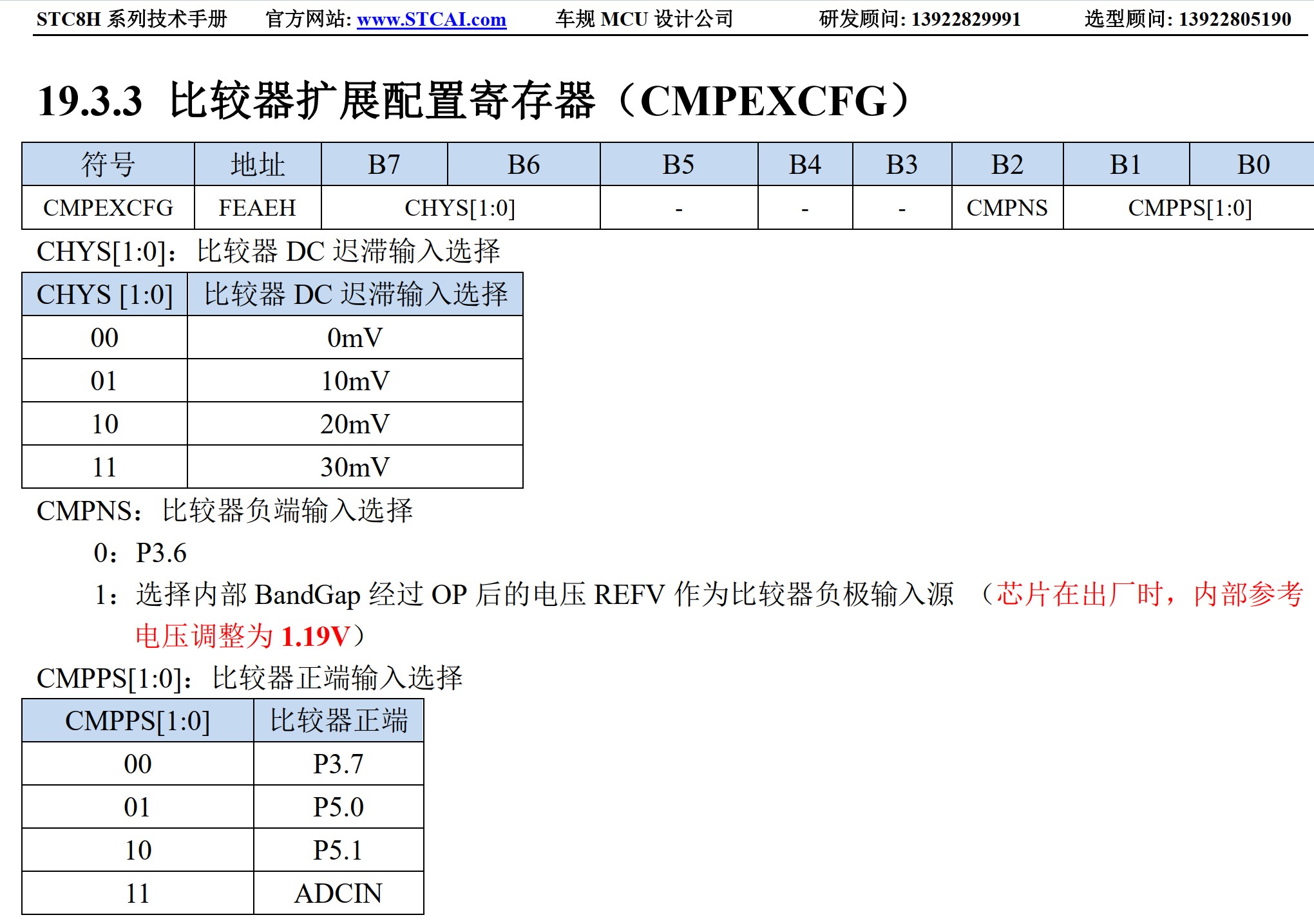

【新提醒】比较器引脚的问题@STC8H1K08T系列 | CMPEXCFG - ADC/比较器，DMA支持的12位ADC，轨到轨比较器，DAC 国芯技术交流网站 - AI32位8051交流社区

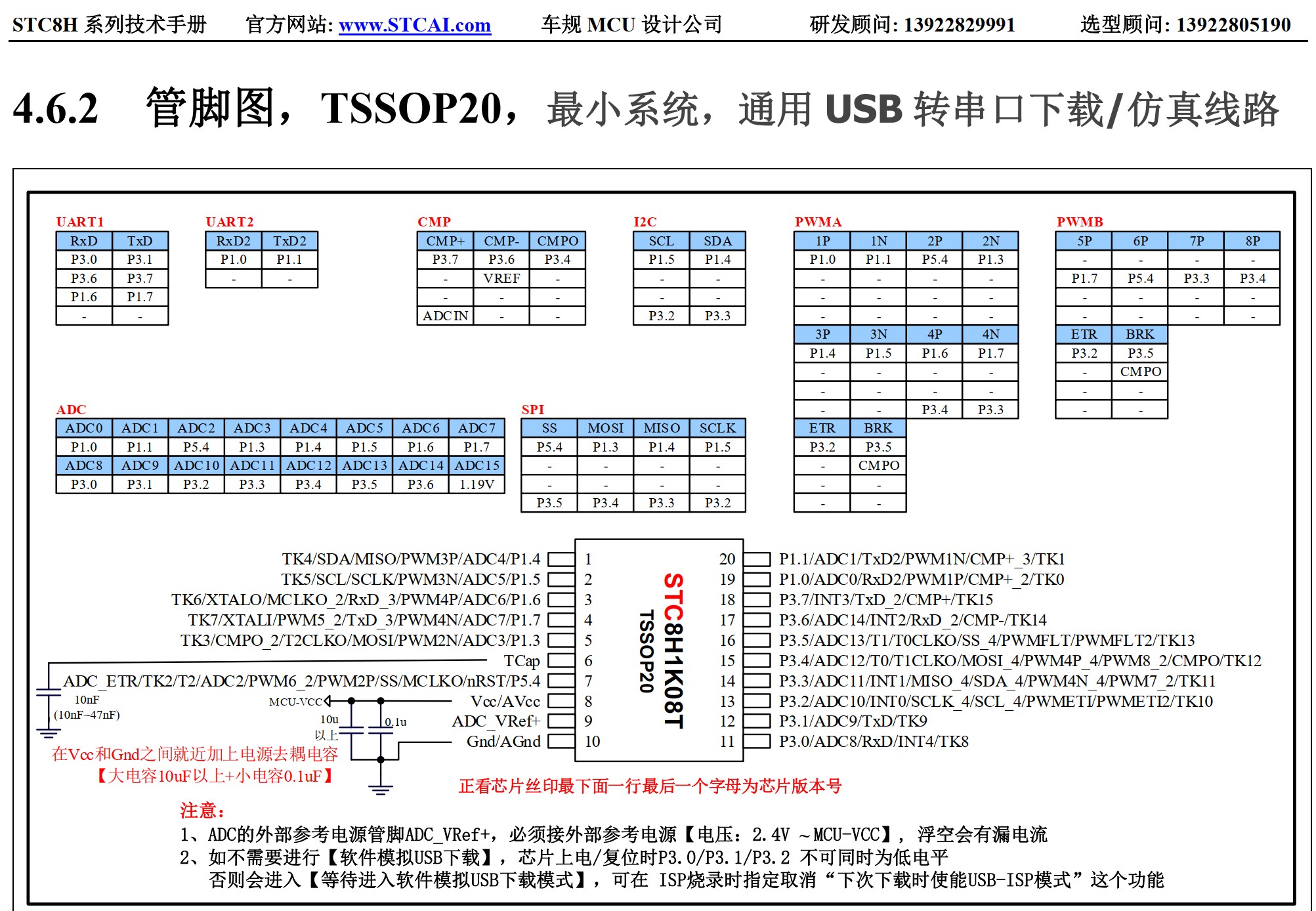

此处，STC8H1K08T的 比较器正极输入选择是顺序，应该是：
P3.7/CMP+, P1.0/CPM+_2, P1.1/CPM+_2，ADCIN


图中的比较器正极输入，没有反应   P1.0/CPM+_2, P1.1/CPM+_2








也无 比较器正极输入 选择

神***

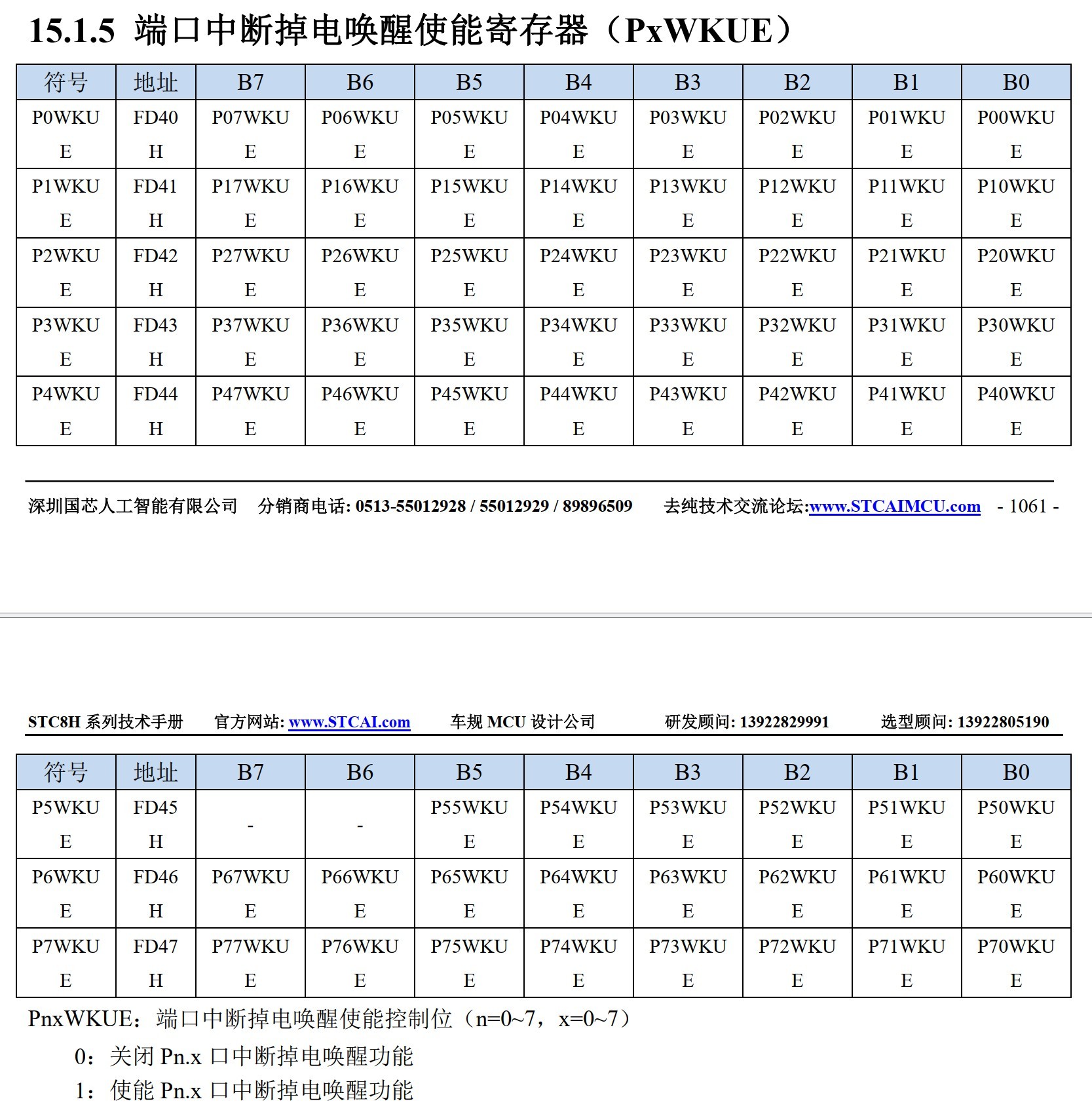

表格内部，内容换行不好

神***

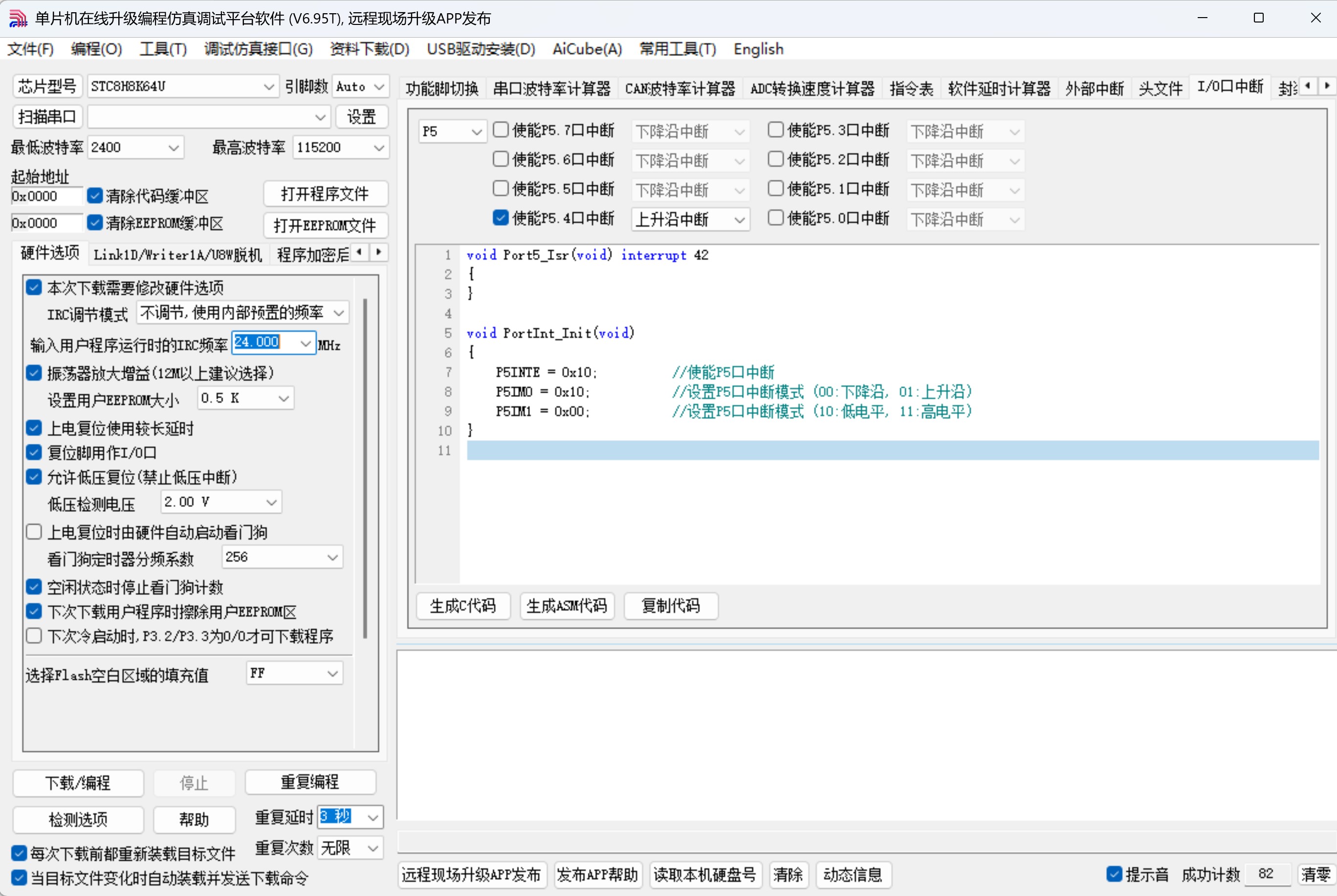

增加对：省电模式唤醒的支持


下面去掉 I/O中断内容

kai***

神*** 发表于 2025-6-2 19:30
表格内部，内容换行不好

多谢您提醒！

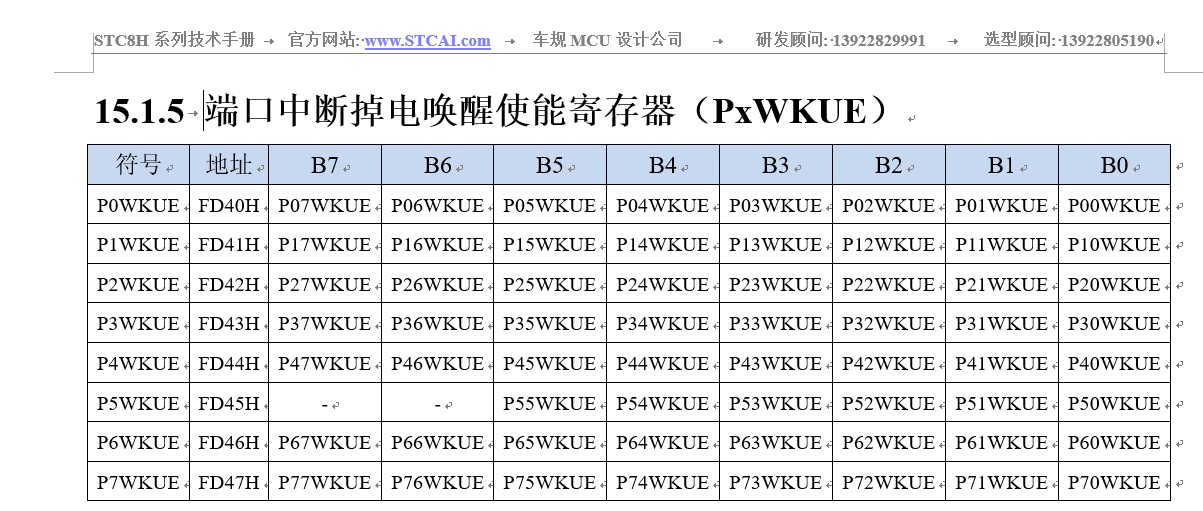

表格格式已调整。

神***

2025/6/3 :

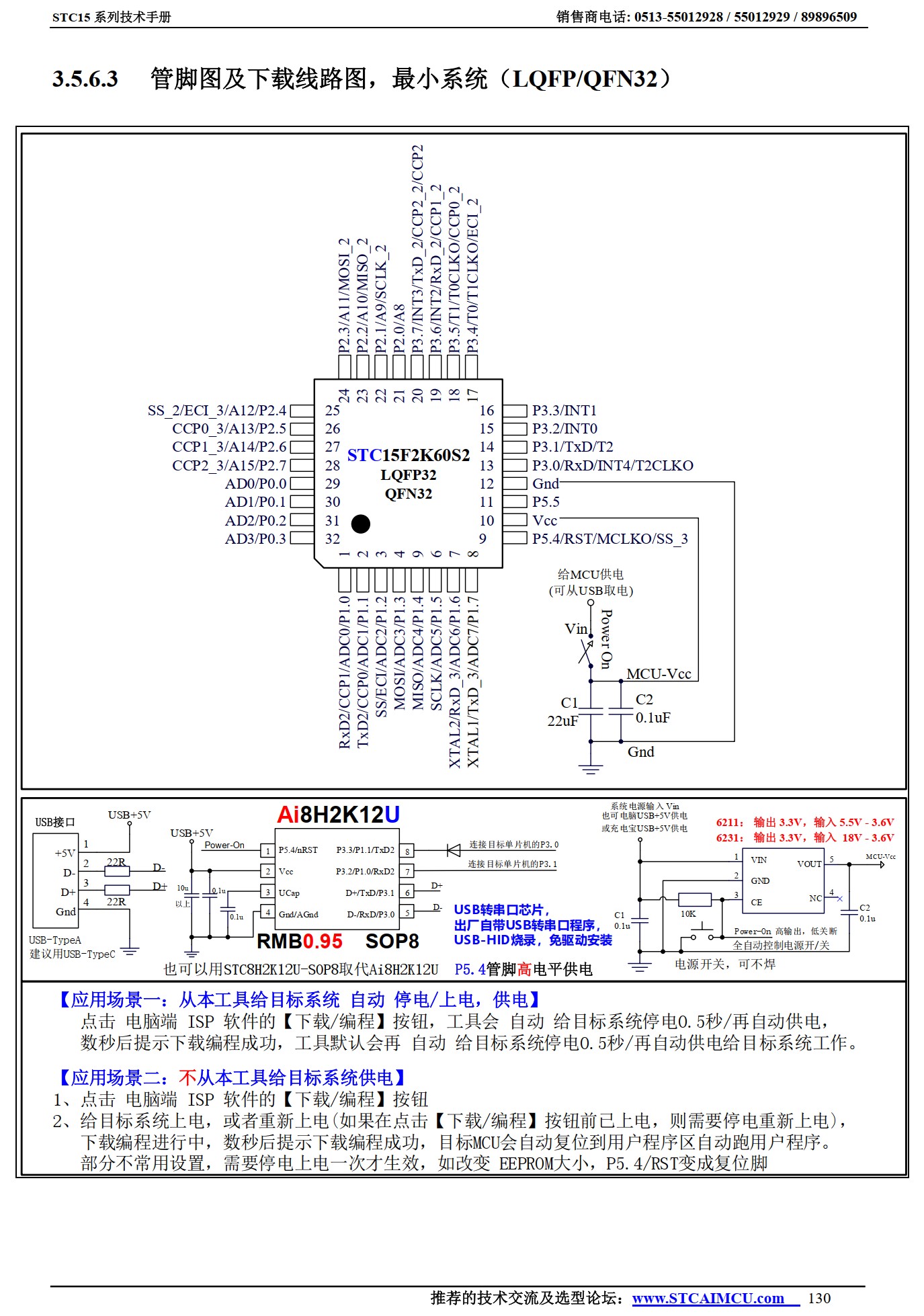

STC15F2K60S2 是 5.5V ~ 4.5V 工作电压，
不可使用 3.3V 供电，换 5V/3.3V 跳线 选择的电路
