FOC-有感@Ai8051U，7万5千转的电机！系统成本6元, 5/26更新，磁编码器，低速重载启动

haimin*** · 发表于 2025-5-1 20:08:28

这个电路中MOS管驱动IC怎么把LIN-H与LIN-L一起接在MCU的PWM-P端，MCU的PWM-N没接，这样能正常工作吗

王*** · 发表于 2025-5-1 20:41:06

haimin*** 发表于 2025-5-1 20:08
这个电路中MOS管驱动IC怎么把LIN-H与LIN-L一起接在MCU的PWM-P端，MCU的PWM-N没接，这样能正常工作吗 ...

这个栅极驱动是hin高电平有效，lin低电平有效
所以可以接一块直接驱动

zhaoy*** · 发表于 2025-5-2 08:27:18

vb2*** · 发表于 2025-5-4 19:44:34

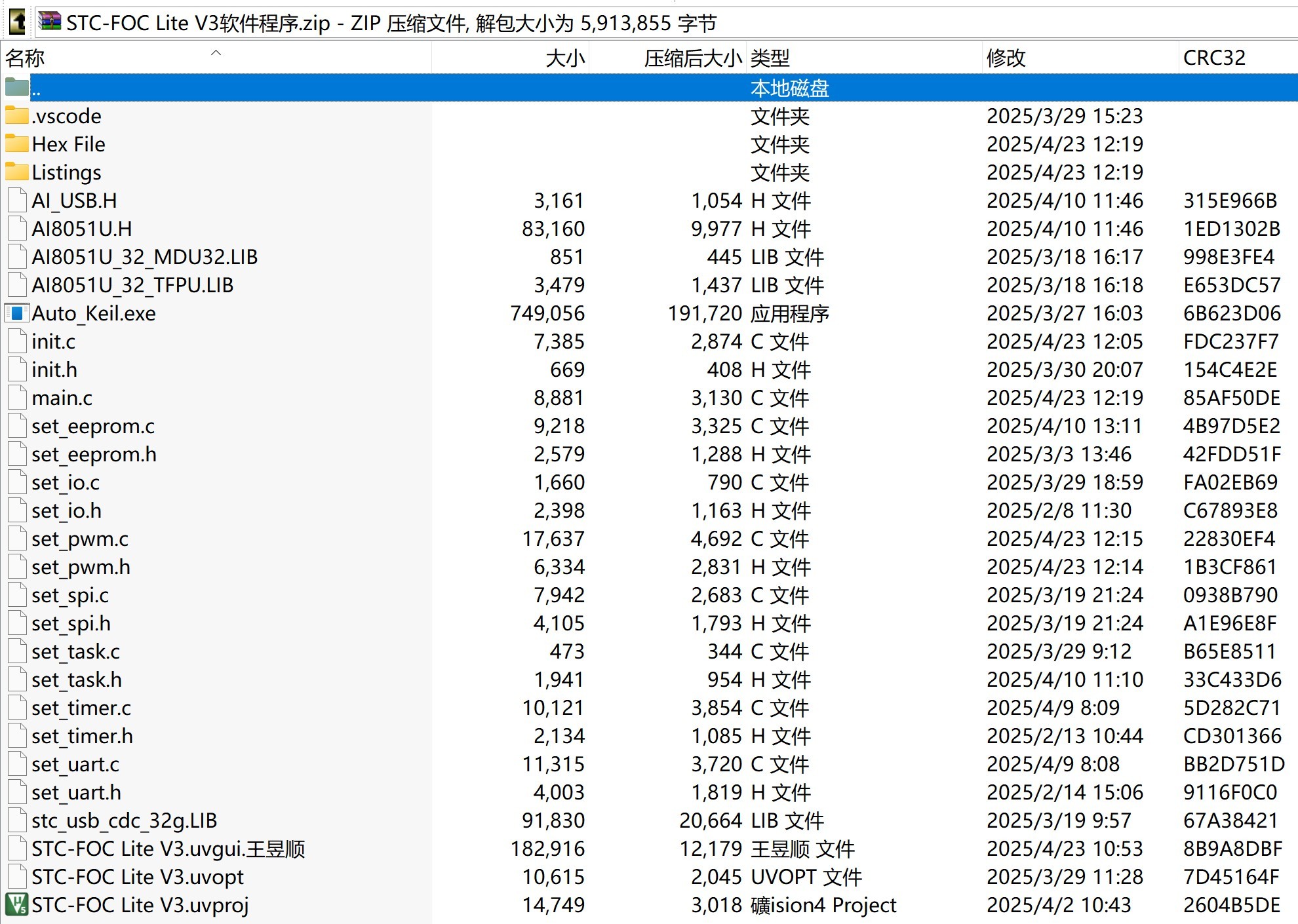

想学学代码, 编译出来,这两个文件要放对应位置

bh7*** · 发表于 2025-5-4 20:43:01

王*** · 发表于 2025-5-5 17:12:59

vb2*** 发表于 2025-5-4 19:44
想学学代码, 编译出来,这两个文件要放对应位置

这个是因为Auto_Keil这个文件没有使用相对地址导致的，关闭Keil工程双击运行一下Auto_Keil就可以了

xinxi*** · 发表于 2025-5-5 20:27:06

yush*** 发表于 2025-4-29 14:17
为啥我搜到的反螺纹的只要2.66

您点进去看看, 那是叶片

vb2*** · 发表于 2025-5-5 23:25:28

王*** 发表于 2025-5-5 17:12
这个是因为Auto_Keil这个文件没有使用相对地址导致的，关闭Keil工程双击运行一下Auto_Keil就可以了 ...

按照您说的,已经可以了

王*** · 发表于 2025-5-6 08:10:01

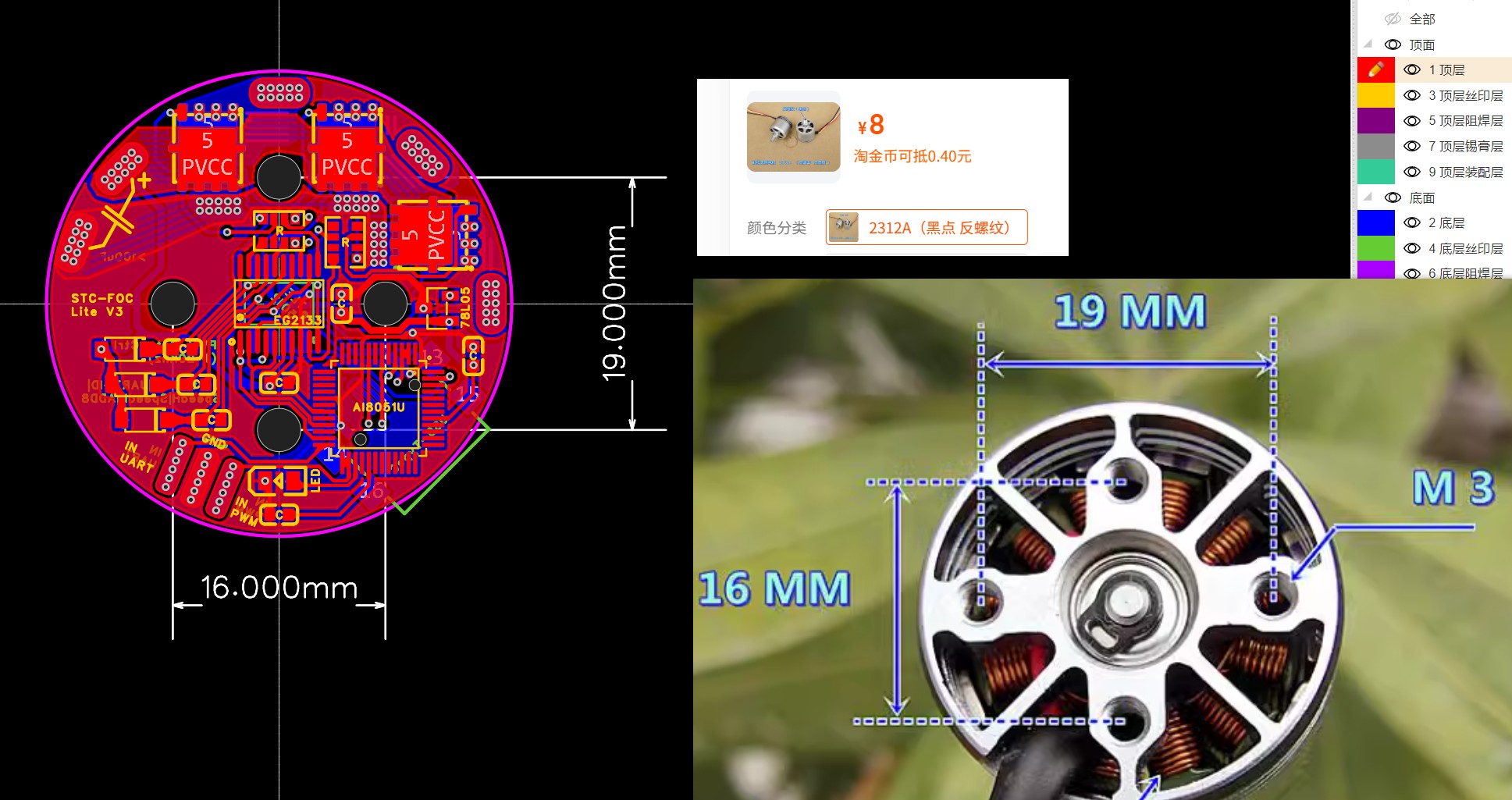

为了解决大家买到的电机较贵问题，目前已经修改适配了大疆的2312A电机
原理图都是一致的，仅修改了PCB的孔位
以下是工程下载链接： ProDoc_STC-FOC Lite V3(2312A)_2025-05-06.epro (70.87 KB, 下载次数: 168)

2025-5-6 08:09 上传
点击文件名下载附件
