关于8G1K08的PCA时钟源为T0溢出脉冲

遥指***

8G1K08的PCA时钟源，如果配置为T0溢出脉冲，那每次溢出需要清T0的标志位TF0吗(当然不开T0中断情况下)

国芯人***

关于8G1K08的PCA时钟源配置为T0溢出脉冲的问题，以下是详细的技术分析：

1. PCA时钟源配置
在8G1K08微控制器中，PCA（可编程计数器阵列）模块的时钟源可以通过配置寄存器进行选择。当选择T0溢出脉冲作为PCA的时钟源时，PCA模块将在每次T0计数器溢出时进行计数。

2. T0溢出标志位TF0
T0计数器溢出时，会置位溢出标志位TF0。这个标志位的作用是通知系统T0计数器已经溢出。在开启T0中断的情况下，TF0的置位会触发中断服务程序的执行。然而，在未开启T0中断的情况下，TF0的置位并不会自动清除，需要手动清除。

3. 是否需要清除TF0
在PCA时钟源配置为T0溢出脉冲的情况下，是否需要清除TF0标志位取决于具体的应用需求。以下是两种情况的详细分析：

3.1 不开启T0中断
如果未开启T0中断，TF0的置位不会触发任何中断服务程序。在这种情况下，TF0的置位仅作为一个状态标志，用于指示T0计数器是否溢出。如果应用逻辑中不需要检测T0溢出状态，可以不清除TF0。然而，如果应用逻辑中需要检测T0溢出状态，建议在每次溢出后手动清除TF0，以便下一次溢出时能够正确检测。

3.2 开启T0中断
如果开启了T0中断，TF0的置位会触发中断服务程序的执行。在这种情况下，中断服务程序中通常会包含清除TF0的操作，以确保下一次溢出时能够正确触发中断。因此，在开启T0中断的情况下，无需在PCA模块中手动清除TF0。

4. 总结
在8G1K08微控制器中，当PCA时钟源配置为T0溢出脉冲时，是否需要清除T0的溢出标志位TF0取决于具体的应用需求。如果未开启T0中断且应用逻辑中需要检测T0溢出状态，建议在每次溢出后手动清除TF0。如果开启了T0中断，中断服务程序中通常会包含清除TF0的操作，无需在PCA模块中手动清除。

5. 建议
为了确保系统的稳定性和可靠性，建议在每次T0溢出后手动清除TF0标志位，无论是否开启T0中断。这样可以避免因标志位未清除而导致的潜在问题，并确保系统能够正确检测和处理T0溢出事件。

以上是关于8G1K08的PCA时钟源配置为T0溢出脉冲时是否需要清除TF0标志位的详细分析。希望这些信息能够帮助您更好地理解和应用8G1K08微控制器的相关功能。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

不使用中断不需要清标志位

遥指***

Debu*** 发表于 2025-4-21 12:44
不使用中断不需要清标志位

好的，我试试。保险起见，我现在是用加中断，然后中断函数里面无操作的方法

Debu***

遥指*** 发表于 2025-4-21 13:13
好的，我试试。保险起见，我现在是用加中断，然后中断函数里面无操作的方法 ...

不打开中断不需要加中断函数

遥指***

Debu*** 发表于 2025-4-21 14:00
不打开中断不需要加中断函数

对的。之前为了保险起见开了中断(手册写进中断的话会有硬件清标志位)，现在又重新测试验证了:“不开T0中断，PCA时钟源使用T0溢出标志，不需要手动清标志位!”

梁***

定时器0溢出必然置位TF0=1，不要开中断，也不用清中断标志。

aer***

梁*** 发表于 2025-4-21 20:27
定时器0溢出必然置位TF0=1，不要开中断，也不用清中断标志。

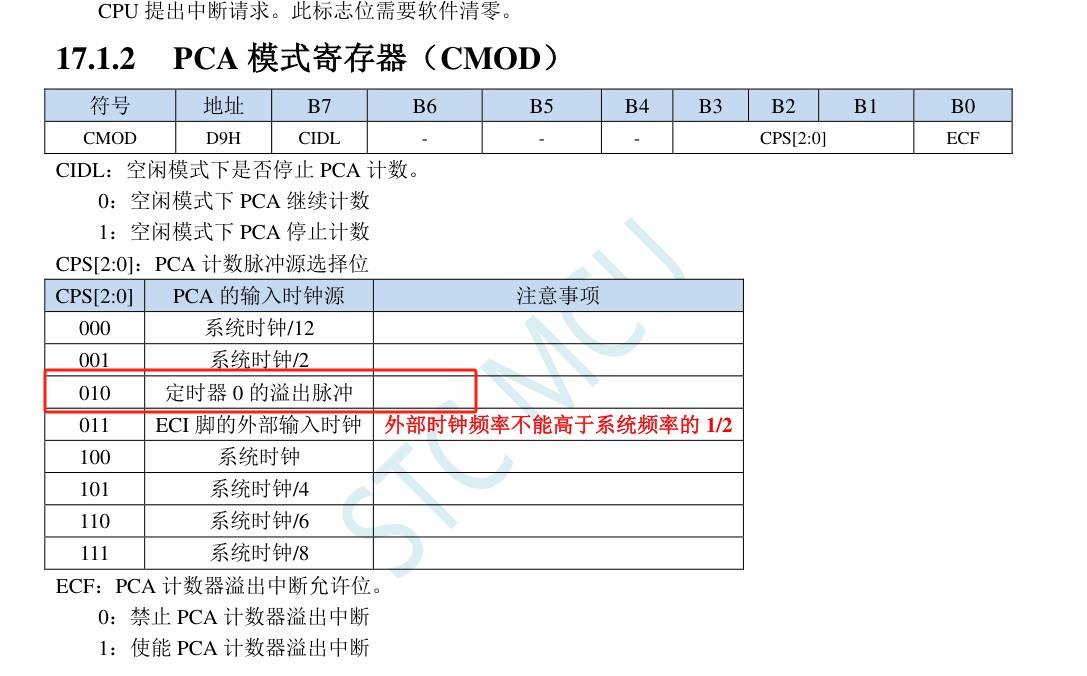

你好，我使用STC8G08A 8pin测试PCA T0这个触发源, 它是基本可以工作的，但是有一个很奇怪问题，这个PCA频率计算好像不对。 详细情况如下，mcu的工作频率我设置为24M,  然后Timer0的工作模式设置为0, 开启12T的模式， 然后每20个ticks溢出，即T0L = (0xffff-20)&0xff, T0H= ((0xffff-20)>>8 ) & 0xff。这个正常应该是100khz的频率。 启动T0，写了中断isr进行调试，观察示波器，确实也是100khz.  但是当PCA的CPS设置010(定时器T0的溢出脉冲）, 即CMOD=0x4， 这时开pca有pwm输出，但是频率通过视波器测量，发现是很奇怪的781hz.  应该是我理解有问题，请问这个当“PCA的CPS设置010” 时，应该如何计算？代码如下：

 T0L = (0xffff-20)&0xff;
        T0H= ((0xffff-20)>>8 ) & 0xff;
        AUXR = 0x00; //T0x12 = 0
        ET0=1;
        TR0=1;

        CCON = 0x00;    // 清空中断，停止PCA计数
        CMOD = 0x04;    // 0000 0100：CPS=010
        CL = 0x00;      // PCA计数器低字节清零
        CH = 0x00;      // PCA计数器高字节清零

        // 配置CCP模块为PWM模式
        CCAPPM0 = 0x42; // PCA模块0：PWM模式（8位或7位）
        PCA_PWM0 = 0x40;// 7位PWM（CL溢出值0x7F）

        CCON |= 0x80;   // CR=1，启动PCA计数

        EA=1
复制代码

也做了PCA的单独验证，把 CPS设置为100, 即系统时钟，输出频率理论计算是187.5K, 示波器实测也是对的。 求指点！！

aer***

是不是这个问题？ 不可以T12? https://blog.csdn.net/Beach_pants/article/details/56495795

aer***

梁*** 发表于 2025-4-21 20:27
定时器0溢出必然置位TF0=1，不要开中断，也不用清中断标志。

https://blog.csdn.net/Beach_pants/article/details/56495795 是不是这个问题啊？ 在使用T0作为PCA时钟源时，T0的工作模式必须在1T下，而且，在定时器0中断中，必须进行重装！！！
