关于EMC实验32G12K128-24A-LQFP32失效的问题

watlq***

在做便携式发射机抗干扰试验时频率到了380MHz后，出现功能失效，
万用表测试发现P01脚没有输出，判断该MCU脚已经失效。

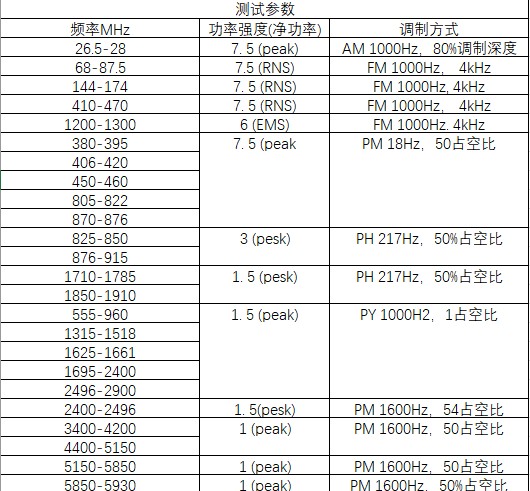

实验标准如下


请问如何处理可以通过测试？

国芯人***

在处理便携式发射机抗干扰试验中STC32G12K128-24A-LQFP32微控制器在380MHz频率下出现功能失效的问题时，首先需要明确失效的具体原因，并采取相应的措施来确保通过测试。以下是一个专业且详细的处理方案：

1. 失效原因分析

首先，我们需要对失效的原因进行详细分析。在380MHz频率下，P01脚没有输出，可能的原因包括：
电磁干扰（EMI）：高频电磁干扰可能导致MCU内部电路或引脚功能异常。
电源噪声：高频噪声通过电源线传导到MCU，影响其正常工作。
PCB布局问题：PCB布局不合理，如信号线与电源线距离过近，可能导致信号干扰。
引脚保护不足：P01脚可能缺乏足够的保护措施，如滤波电容或TVS二极管，导致其在高频干扰下失效。

2. 处理措施

针对上述可能的原因，可以采取以下措施来解决问题：

2.1 电磁干扰（EMI）抑制
屏蔽措施：在MCU周围增加屏蔽罩，减少外部电磁干扰对MCU的影响。
滤波电路：在MCU的电源引脚和信号引脚上增加滤波电容和电感，滤除高频噪声。
接地优化：确保MCU的接地良好，减少接地阻抗，降低电磁干扰的影响。

2.2 电源噪声抑制
电源滤波：在MCU的电源输入端增加LC滤波电路，滤除高频噪声。
稳压电路：使用稳压器为MCU提供稳定的电源电压，减少电源噪声的影响。
去耦电容：在MCU的每个电源引脚附近放置去耦电容，提供局部电源滤波。

2.3 PCB布局优化
信号线与电源线分离：确保信号线与电源线之间的距离足够大，减少相互干扰。
地平面设计：在PCB上设计完整的地平面，提供良好的接地路径，减少电磁干扰。
缩短信号线长度：尽量缩短信号线的长度，减少信号传输过程中的干扰。

2.4 引脚保护
TVS二极管：在P01脚上增加TVS二极管，防止静电放电（ESD）和高频干扰对引脚造成损害。
滤波电容：在P01脚上增加滤波电容，滤除高频噪声。
限流电阻：在P01脚上增加限流电阻，限制电流，防止过流损坏。

3. 实验验证

在采取上述措施后，需要进行实验验证，确保MCU在380MHz频率下能够正常工作。具体步骤如下：
重新设计PCB：根据优化后的布局和设计，重新制作PCB。
安装屏蔽罩：在MCU周围安装屏蔽罩，减少外部电磁干扰。
增加滤波电路：在MCU的电源引脚和信号引脚上增加滤波电容和电感。
进行抗干扰试验：按照实验标准，重新进行便携式发射机抗干扰试验，观察MCU是否能够正常工作。

4. 结论

通过上述分析和处理措施，可以有效解决STC32G12K128-24A-LQFP32微控制器在380MHz频率下出现功能失效的问题。关键在于抑制电磁干扰、优化电源噪声、改进PCB布局以及加强引脚保护。在实施这些措施后，重新进行抗干扰试验，确保MCU能够通过测试。

5. 进一步建议

如果上述措施仍未能完全解决问题，建议进一步进行以下工作：
深入分析失效机制：通过更详细的电路分析和仿真，找出失效的根本原因。
使用更高性能的MCU：考虑使用抗干扰能力更强的MCU，以提高系统的可靠性。
咨询专业机构：与专业的EMC测试机构合作，获取更专业的建议和解决方案。

通过系统的分析和处理，相信可以成功解决STC32G12K128-24A-LQFP32在抗干扰试验中的失效问题，确保产品的可靠性和稳定性。

[本文内容由国芯人工智能辅助生成，仅供参考]

神***

总有能搞晕他的时候，
把你原理图的PDF贴上来，

拍个你实际测试时的视频发上来

AI-32***

完整的系统设计参考原理图@8H8K64U, @32G12K128 - 电源/复位/省电模式/外部晶振/内部时钟/对外时钟输出/PLL-144MHz时钟 国芯技术交流网站 - AI32位8051交流社区  https://www.stcaimcu.com/forum.p ... amp;extra=#pid34589

梁***

说一下干扰信号是怎么加载到MCU上的？否则不好判断。
写个简单程序测试P0.1输出方波是否正常？
