请教一下,Ai8H2K08U 是不是只有外部32.768振荡电路,没有RTC寄存器 | 已解决

zh*** · 发表于 2025-4-11 17:25:13

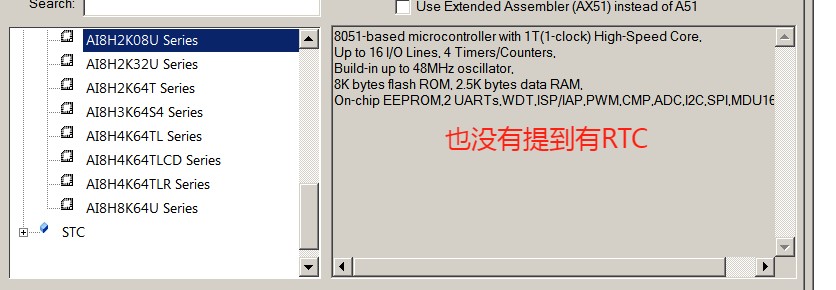

请教一下,Ai8H2K08U 是不是只有外部32.768振荡电路,没有RTC寄存器?

要做RTC要用T11定时器,用外部32.768做时钟源,自己模拟?

乘风*** · 发表于 2025-4-11 17:45:48

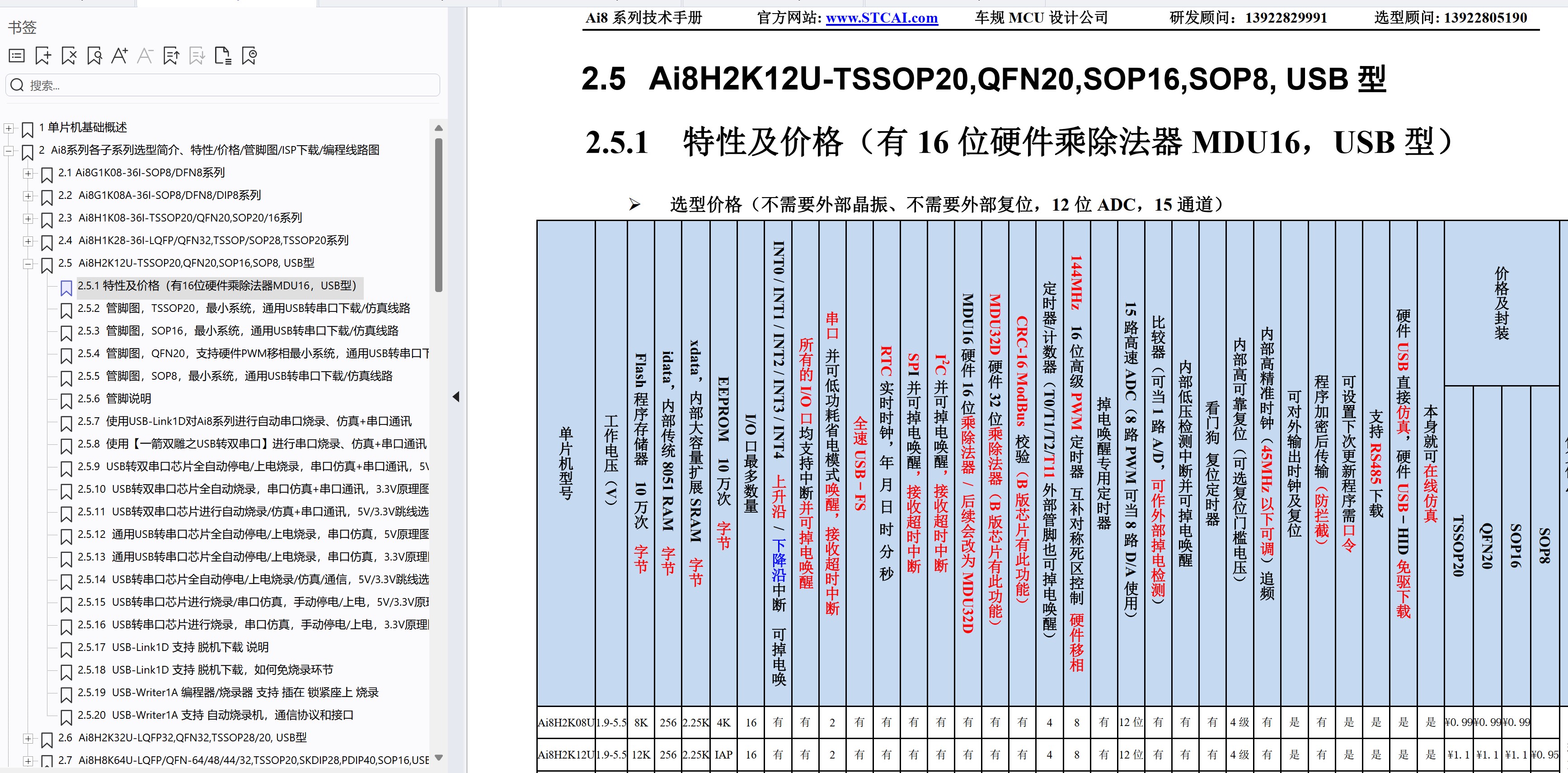

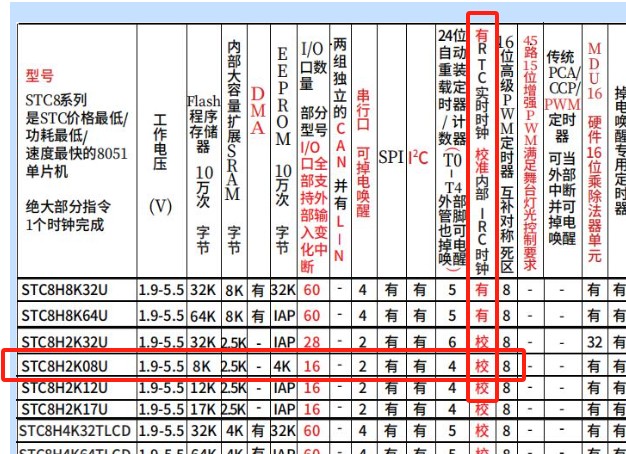

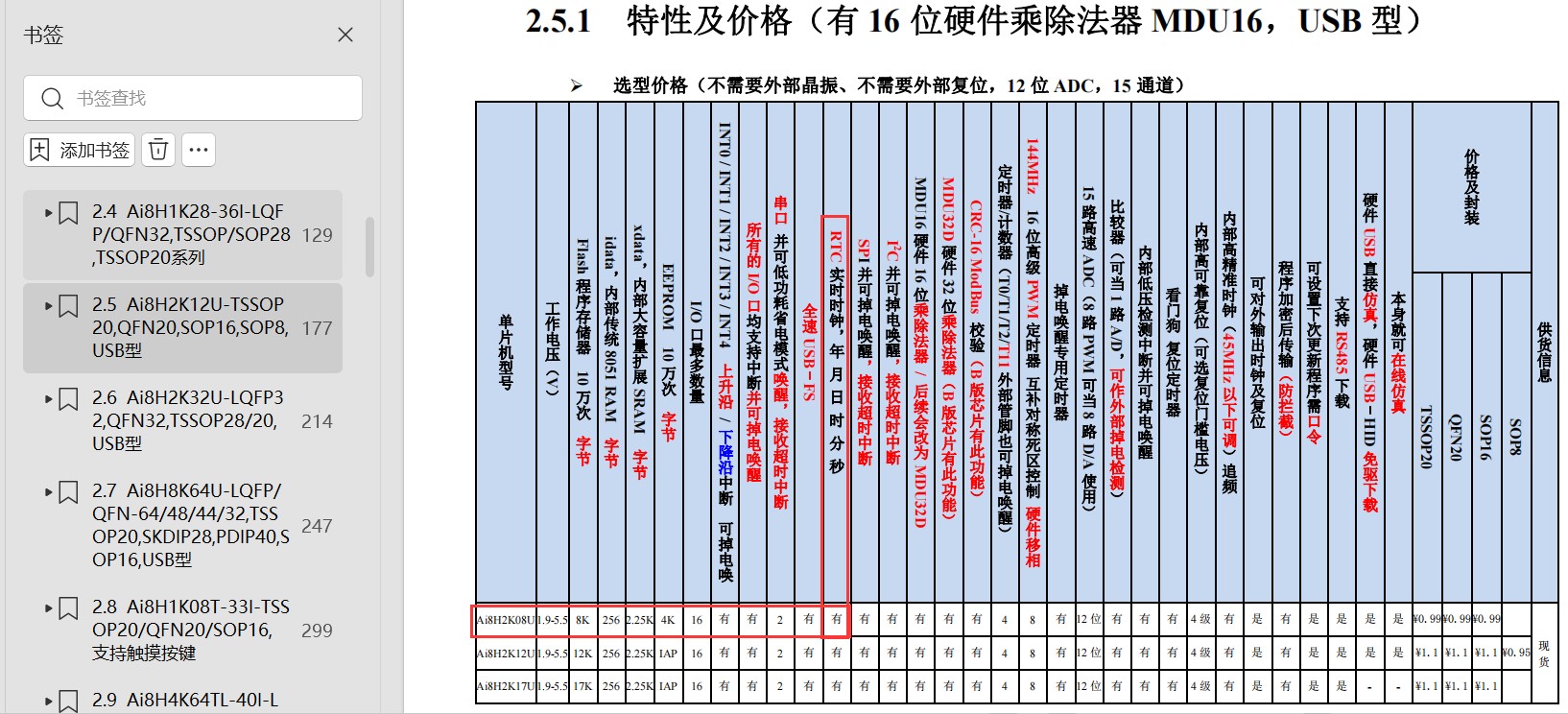

AI8H2K08U有RTC功能的：


Debu*** · 发表于 2025-4-11 18:15:48

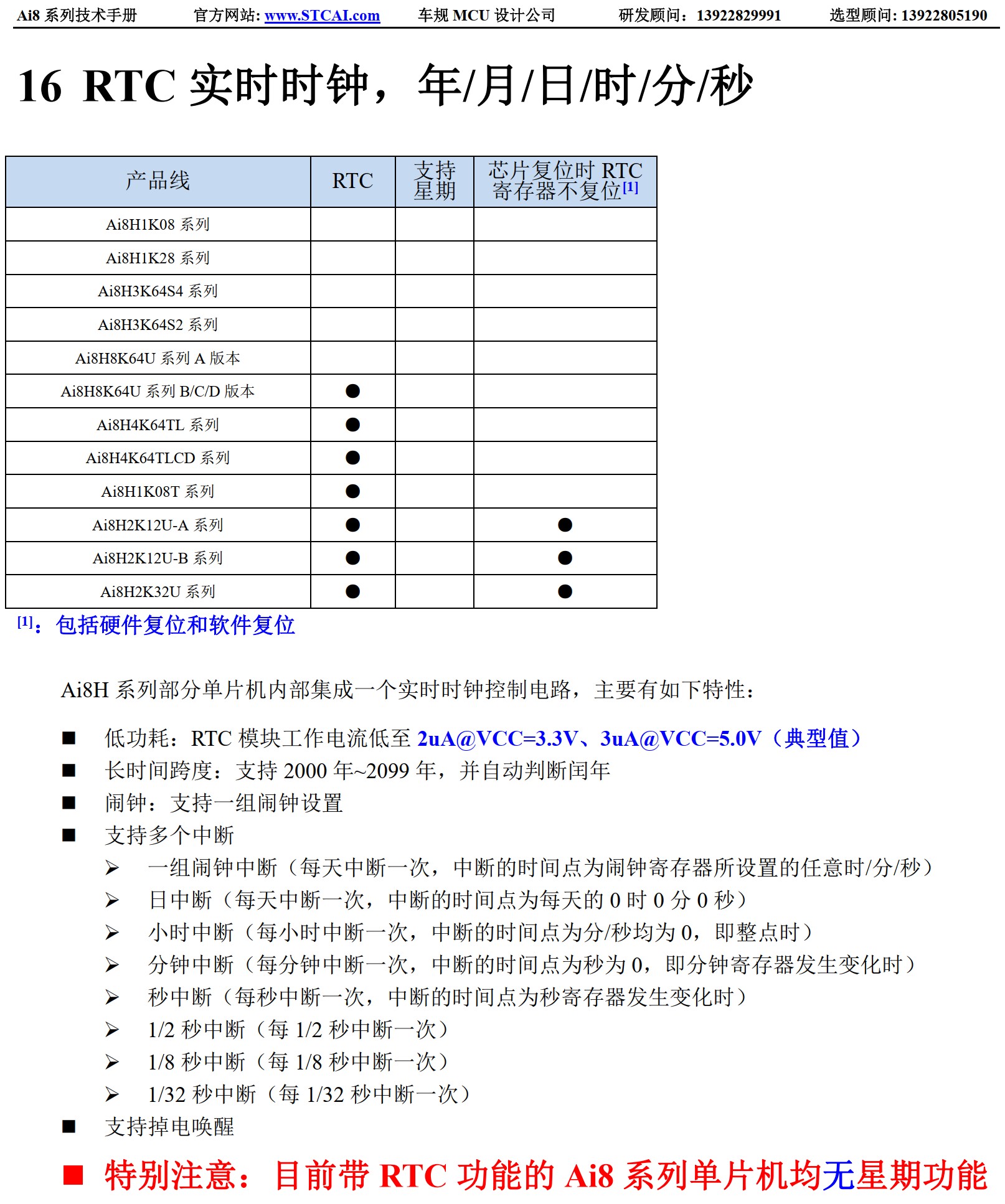

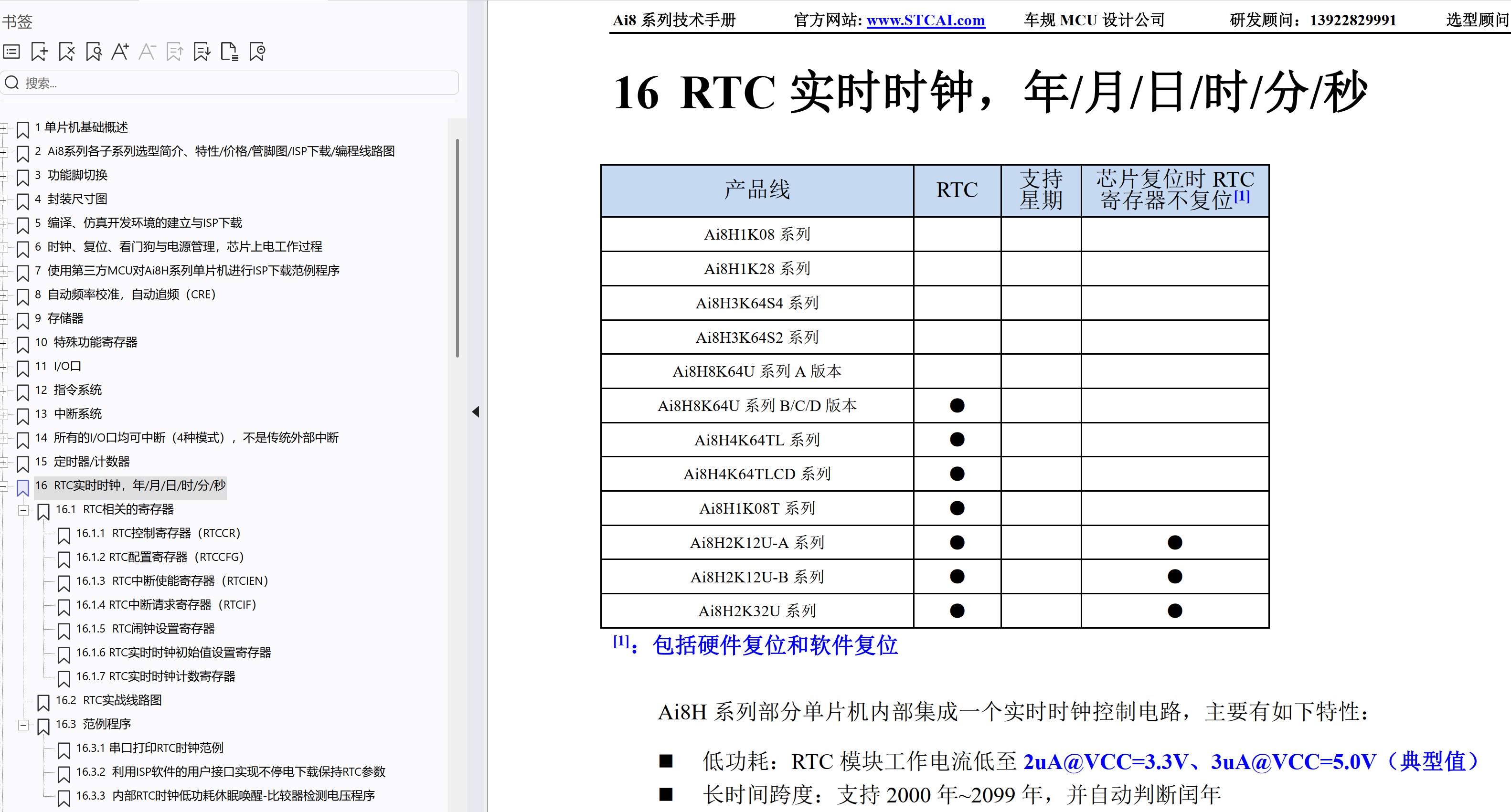

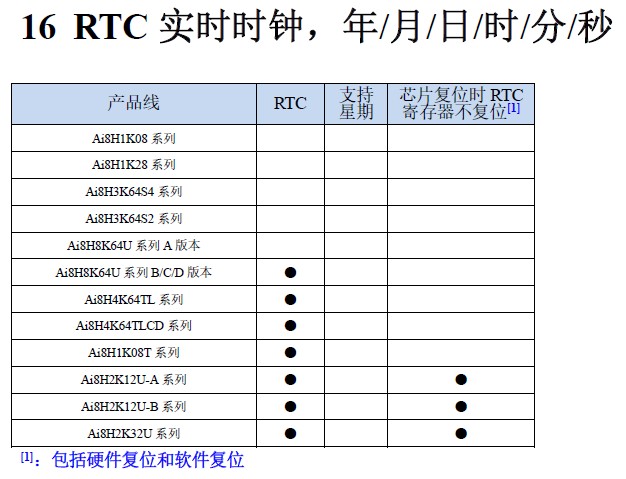

AI8H2K08U（AI8H2K12U系列）有硬件RTC

zh*** · 发表于 2025-4-12 21:37:53

Debu*** 发表于 2025-4-11 18:15
AI8H2K08U（AI8H2K12U系列）有硬件RTC

我试下来,产生不了正确的 秒中断

/********************** RTC配置函数 *****************************/
//void       RTC_config(void)       //RTC初始化函数
//{
//       P1n_pure_input(Pin6|Pin7);             //P1.6 P1.7设置为高阻输入
//       P1IE = ~0xc0;                               //P1.6 P1.7关闭数字输入功能
//       X32KCR = 0x80 + 0x40;             //启动外部32K晶振, 低增益+0x00, 高增益+0x40.
//  while (!(X32KCR & 1)); //等待时钟稳定
//       RTCCR = 0x01;       //使能RTC, 并开始RTC计数
//       RTC_set_time();       //设置RTC时间
//       RTCIF = 0;       //中断标志, 0x80:闹钟中断, 0x40:日中断, 0x20:小时中断, 0x10:分钟中断, 0x08:秒中断, 0x04:1/2秒中断, 0x02:1/8秒中断, 0x01:1/32秒中断
//       RTCIEN  = 0x08;       //中断使能, 0x80:闹钟中断, 0x40:日中断, 0x20:小时中断, 0x10:分钟中断, 0x08:秒中断, 0x04:1/2秒中断, 0x02:1/8秒中断, 0x01:1/32秒中断
//}

可以追频,可以做T11的时钟源,T11 可以产生 1秒中断,但是 RTC 的1秒中断不对,好像也有中断,但是时间不对
