USB拓展库及使用示例 | 本贴 咨询 USB，基本帮您把USB程序开发完成

erci***

在本贴咨询USB，基本帮您把USB程序开发完成

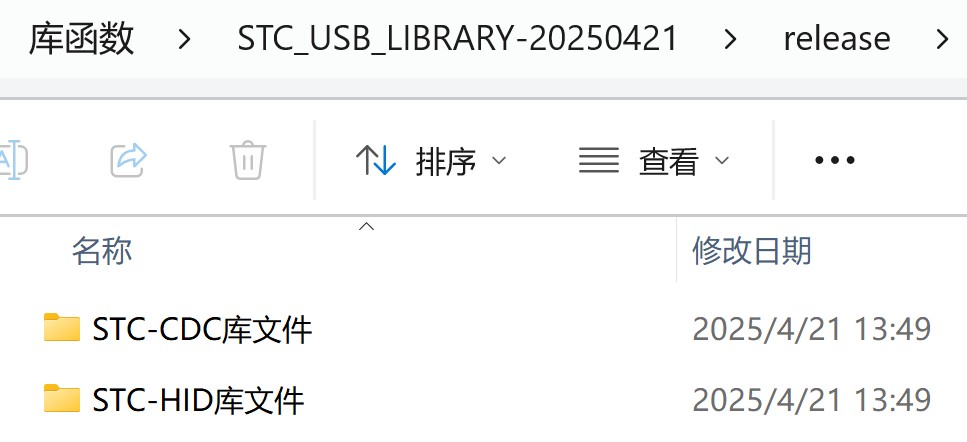

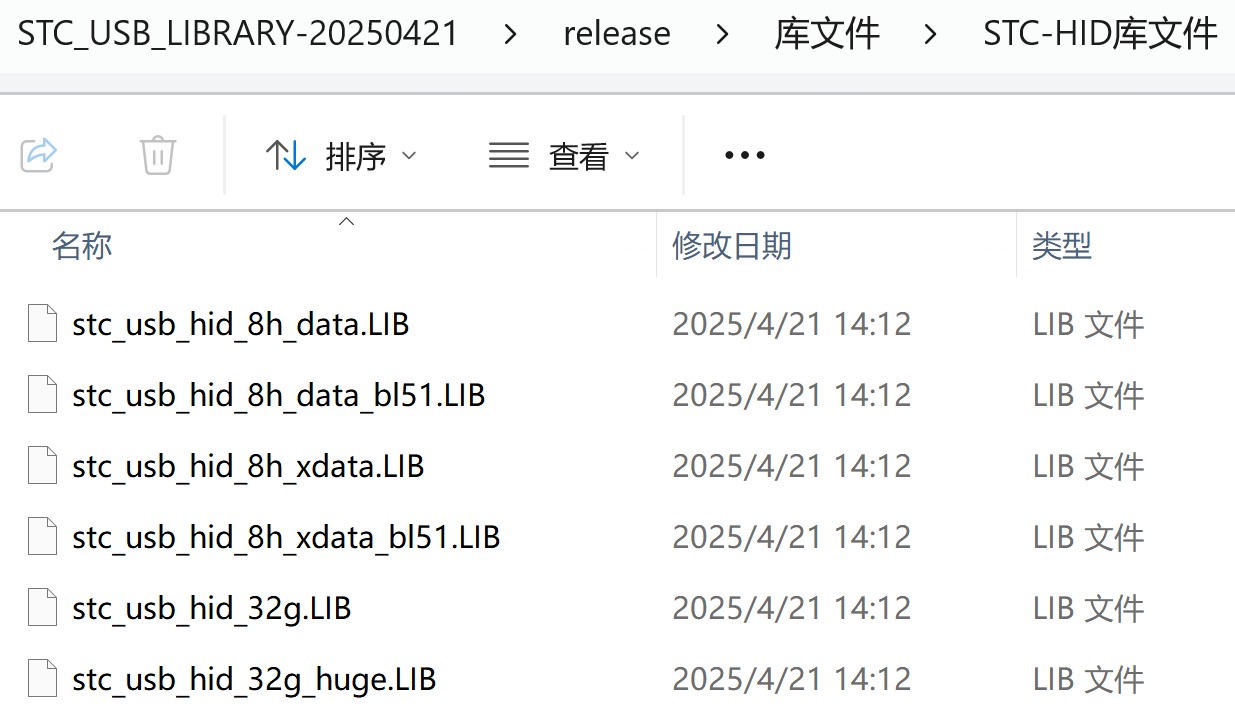

永远使用 最新的 USB 库函数
===请永远从官网下载使用最新的USB库
深圳国芯人工智能有限公司-库函数

USB拓展库及使用示例，欢迎提供建议

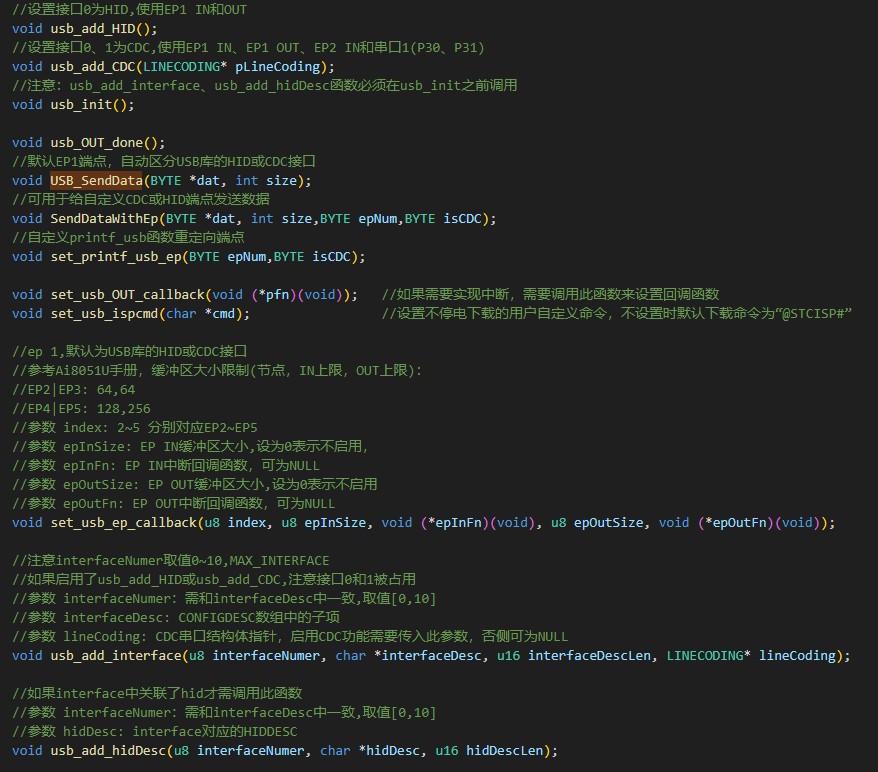

在官方现有USB_LIB库接口的基础上开放更多接口，
以提高USB库的灵活性，支撑快速开发复合型USB设备。

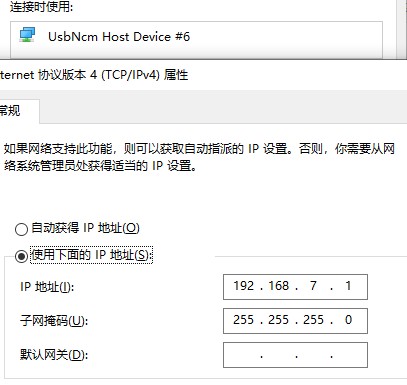

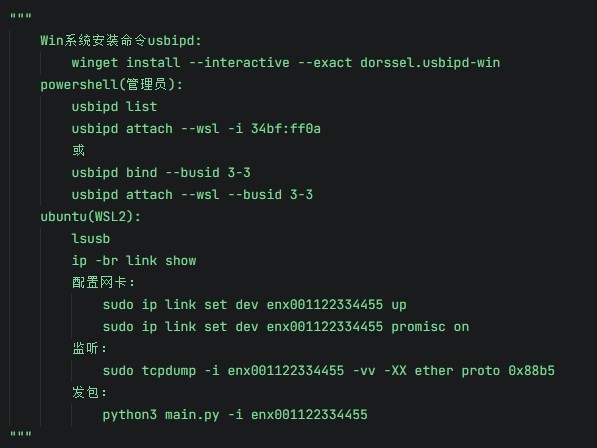

NCM:


ECM:


MIDI:

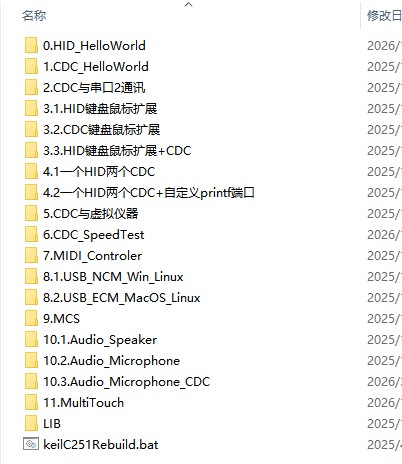

拓展库用例：


非正式发布版本，大家可测试使用，用于产品需谨慎。

USB_LIB_EX_EXAMPLES_2026033102.zip (3.43 MB, 下载次数: 408)

昨天 21:35 上传

点击文件名下载附件

==========================================================
更新记录：
V20260331:
1.增加MCS\Audio\MultiTouch等例程

V20251212:
1.开放更多阶段的回调函数提升灵活性,增加全局变量初始化函数。
2.枚举阶段状态机迁移逻辑微调
3.适配STC32G144K系列16端点
4.转为xdata工程以适配NCM等发送超大包例程。
5.增加ECM\NCM\MIDI例程

V20250915:
1.增加CDC速度测试例程，40MHz&10Mpbs波特率，790±KB/s。

V20250709:
1.修复自定义CDC描述符里packetSize错误。
2.添加printf绑定EP端点函数。
3.添加可以指定EP端点的发送函数。
4.添加printf绑定和指定端点发送函数使用例程

V20250610:
1.增加用例3.2.CDC键盘鼠标扩展
2.增加用例3.3.HID键盘鼠标扩展+CDC

erci***

有朋友问，键盘 / 鼠标 例程 增加 一个CDC 可以吗，当然可以！

修改方案有两个，分别发出来给大家参考：

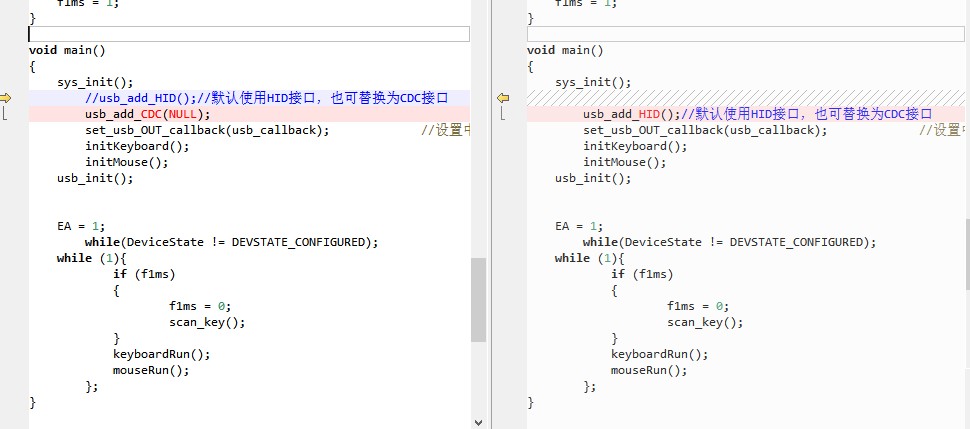

3.2.CDC键盘鼠标扩展：直接将HID接口替换为CDC虚拟串口

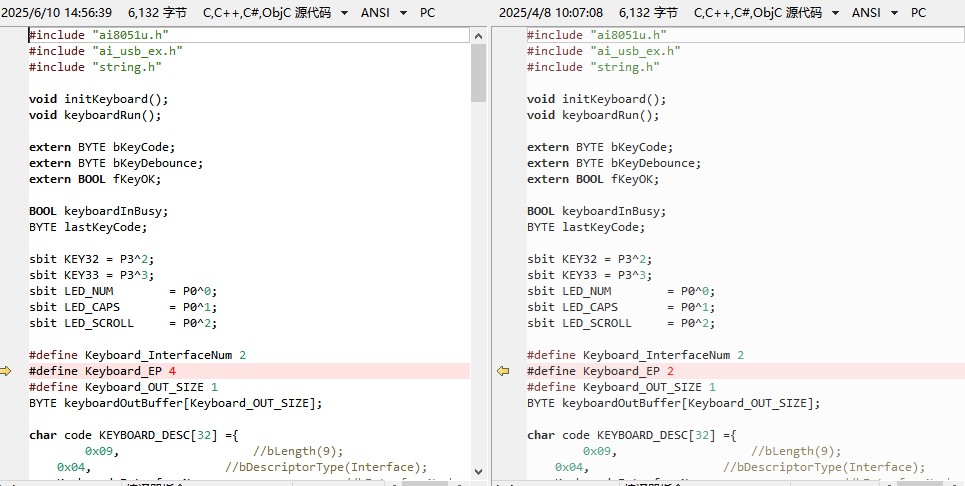

这样改比较简单，只需要给键盘的EP端点换个位置就行，
因为扩展库里CDC默认占用EP1 IN、EP1 OUT、EP2 IN：

erci***

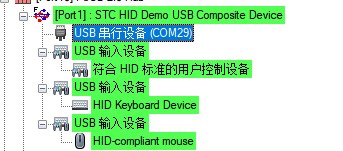

3.3.HID 键盘 / 鼠标 扩展 + CDC：额外增加一个CDC，使用EP4 EP5来实现，并且可以和串口2通讯

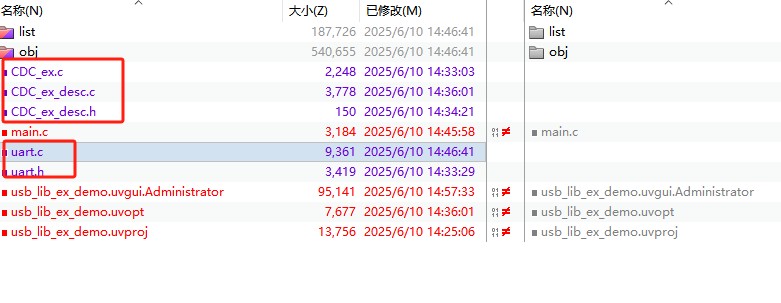

步骤稍微多点，首先从“4.一个HID两个CDC”例程拷贝CDC扩展需要的代码

简单修改下接口对应关系和屏蔽串口一：

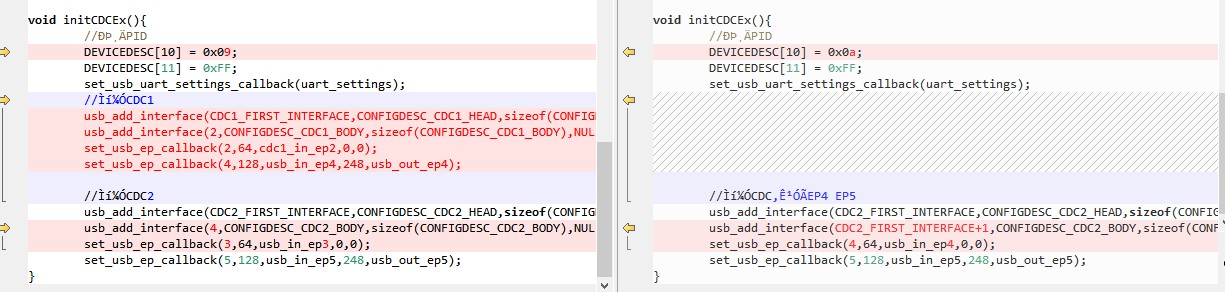

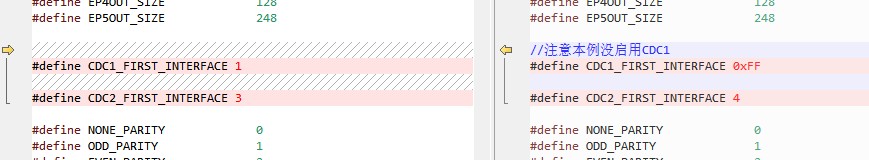

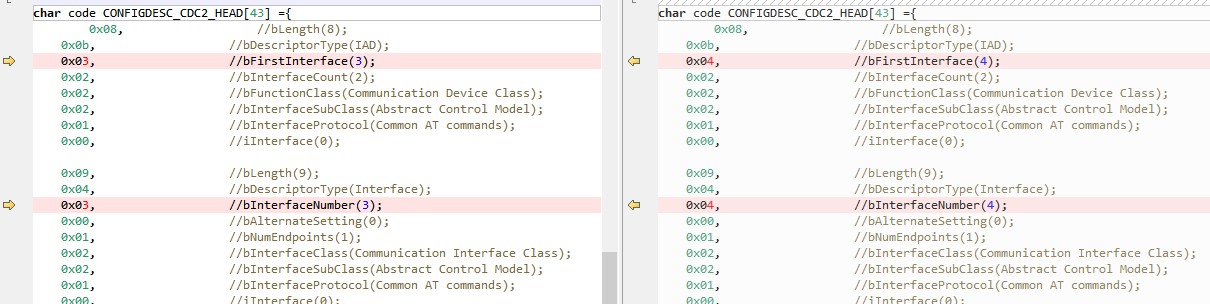

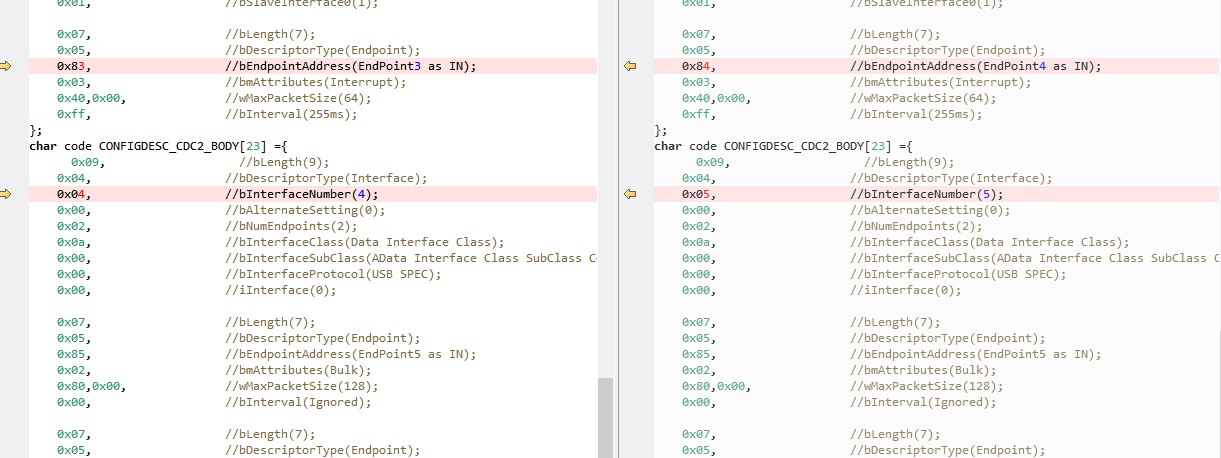

修改描述符端口号：

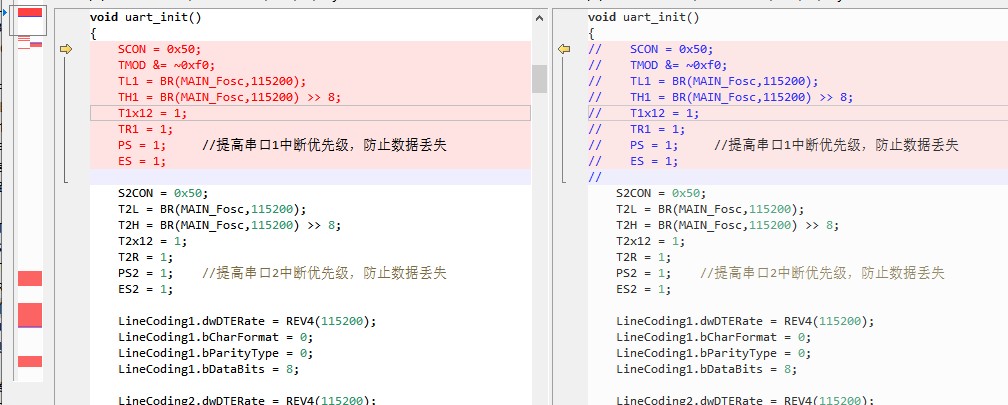

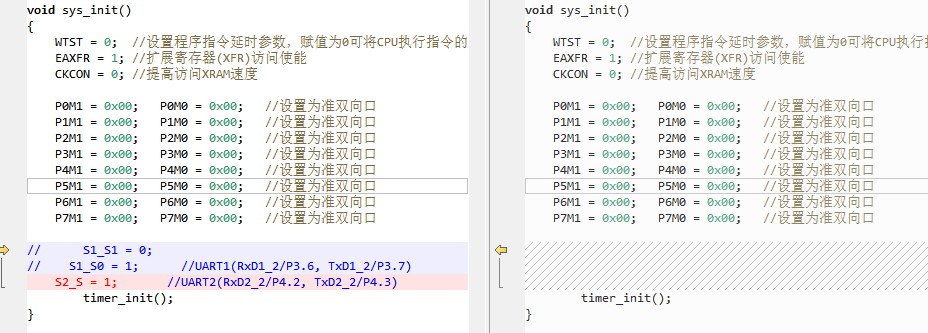

屏蔽串口1相关：

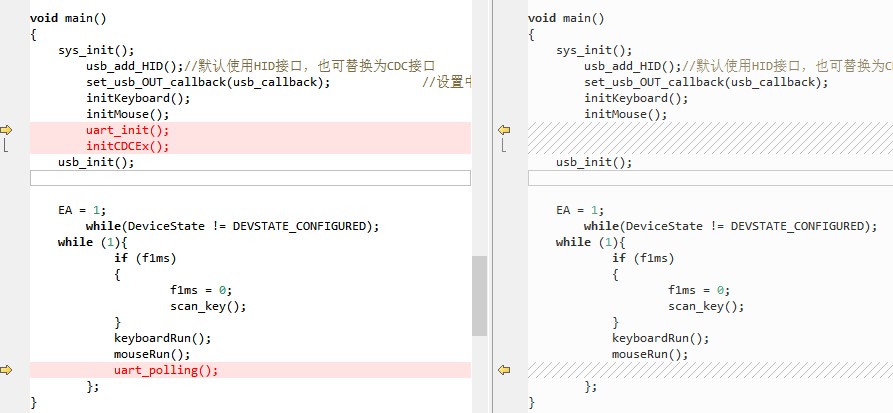

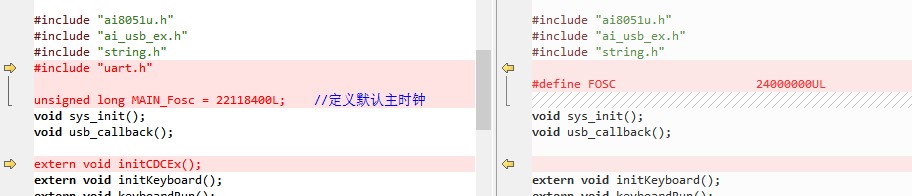

main文件主要修改点：

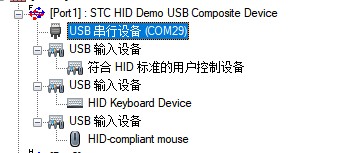

大功告成：

神***

调用USB库函数与上位机之间传数据的时候，一次传输的长度最多多少？
===HID协议一包64字节，
       CDC协议没有限制（库函数自动分包收发）
 
向上位机发送一个放在XDATA的1K字节的数据文件，用 printf_usb可以吗？
===可以

erci***

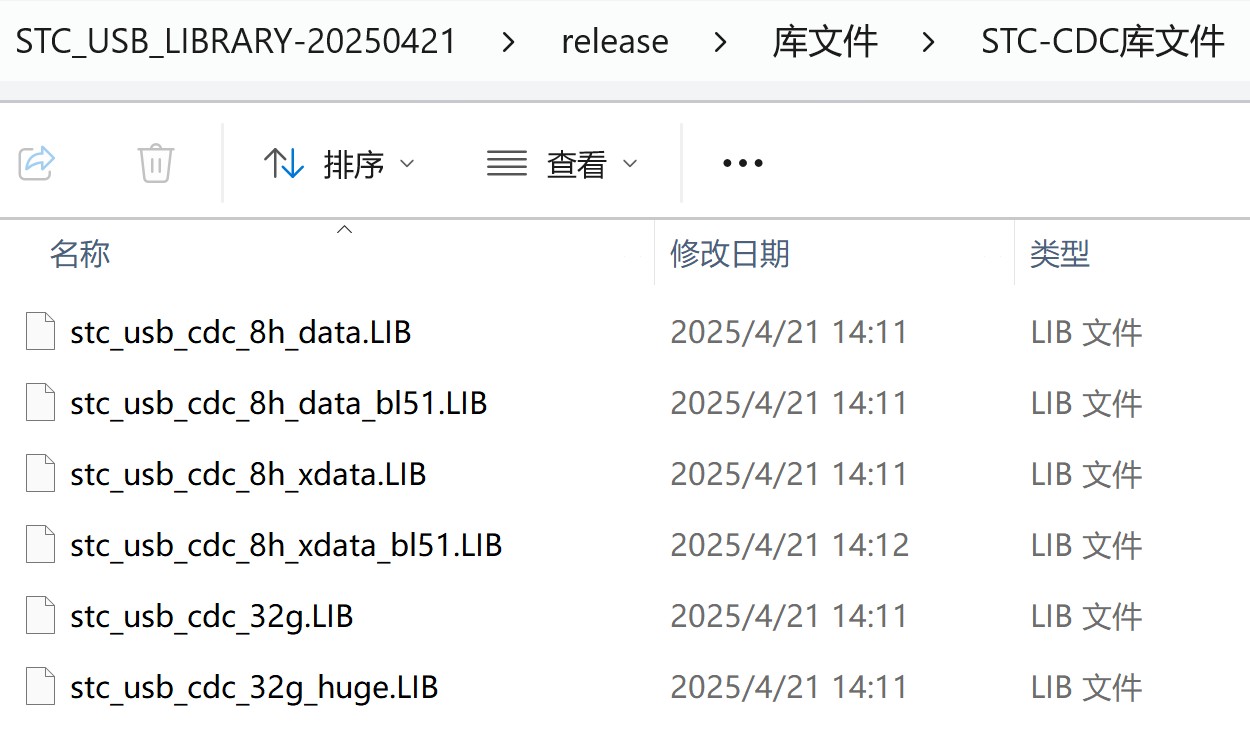

永远使用 最新的 USB 库函数

深圳国芯人工智能有限公司-库函数

erci***

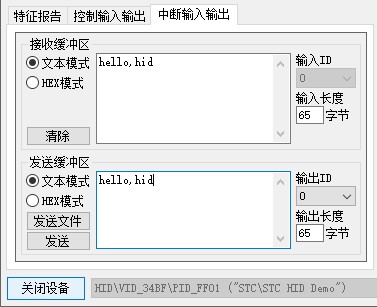

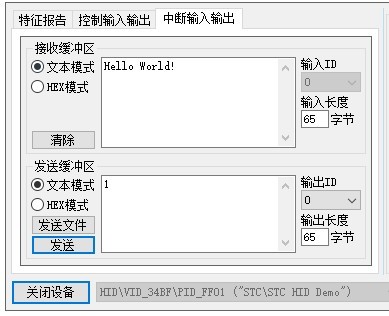

0. HID_HelloWorld

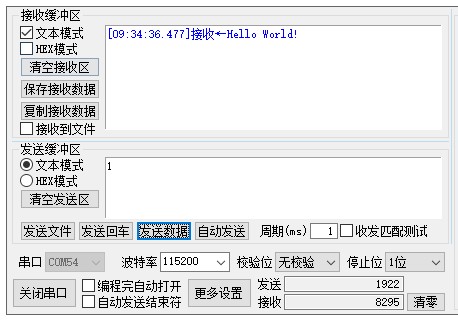

1.  CDC_HelloWorld

erci***

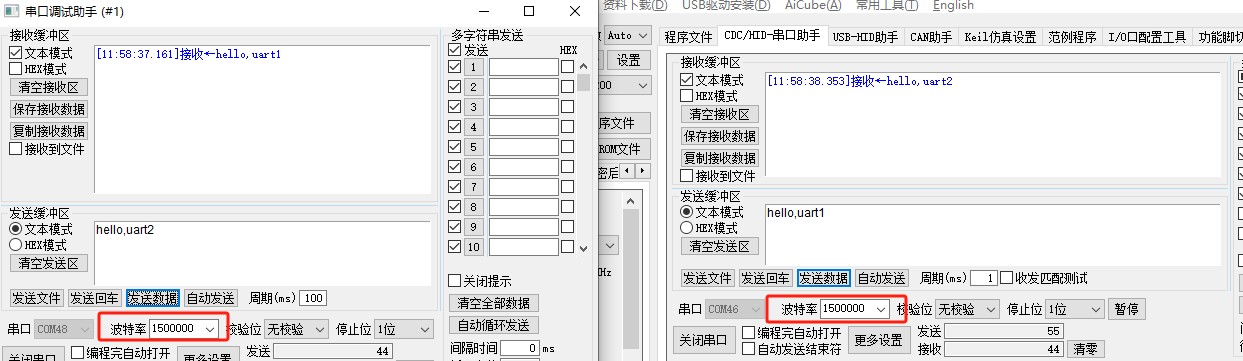

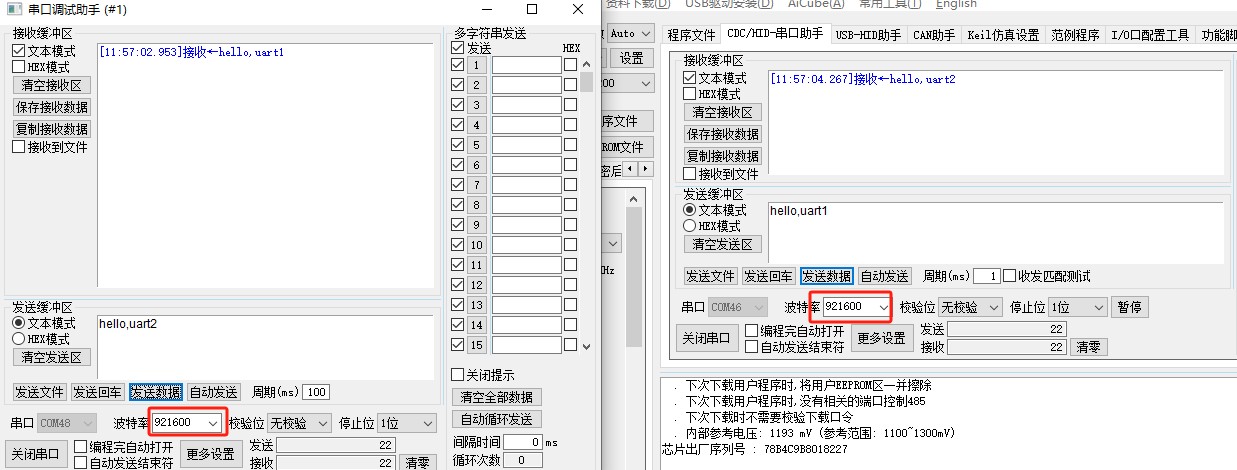

2. CDC与串口2通讯
注意下载频率选22.1184MHz，波特率默认 115200bps

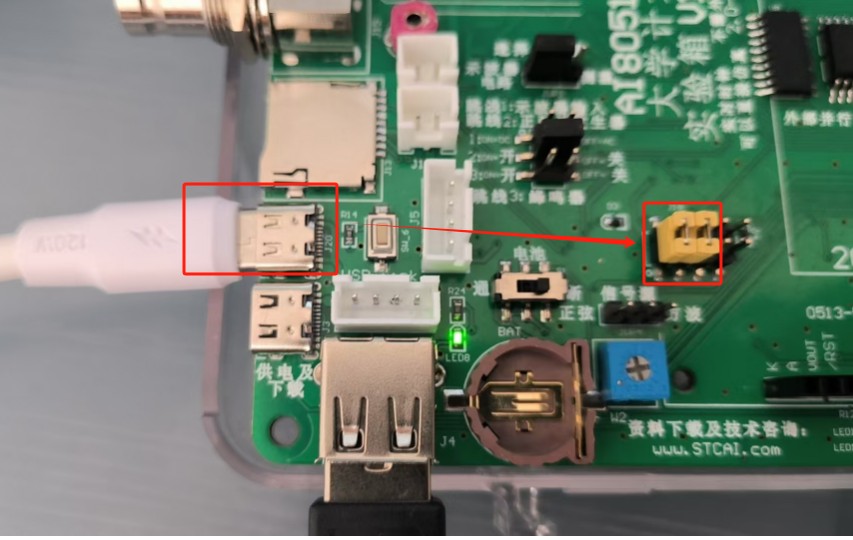

实验箱需要接J18跳线帽才能和Ai8H通讯。

erci***

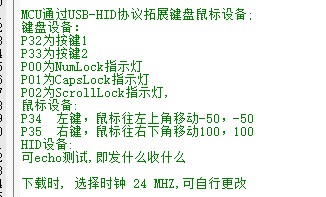

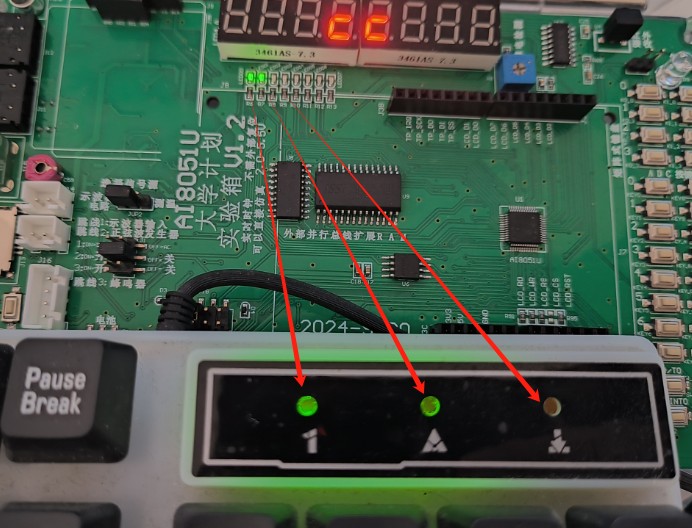

3. HID-键盘/鼠标 扩展

jw***

erci***

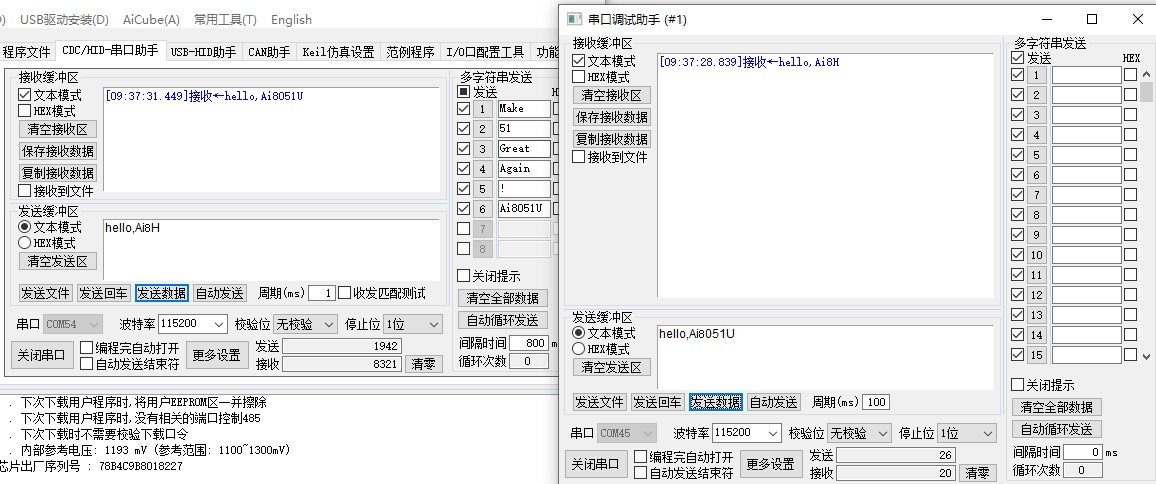

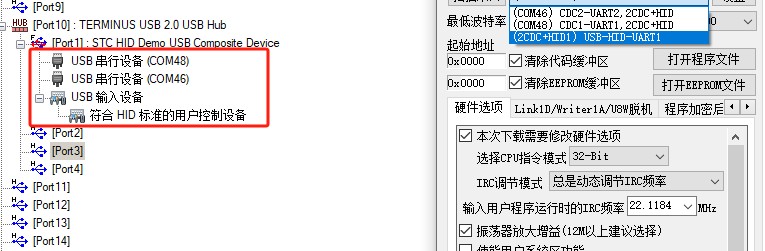

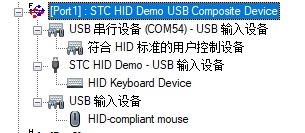

4. 一个HID + 两个CDC
这个实验PID改为了0xFF09，和Ai8H串口工具保持一致
可根据波特率自适应调节主频，
如不需要注释掉Dynamic_Frequency宏即可。

erci***

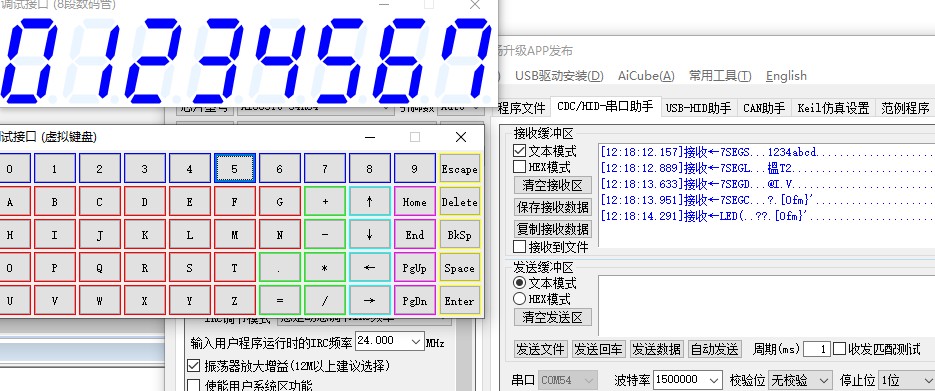

5. CDC与虚拟仪器




虚拟仪器使用方法：

愚***

楼主好！
我这边有个疑问: 单独的usb转串口程序，单独的hid键盘程序工作正常。当2个程序移植到一起，usb转串口可以工作，键盘程序出现问题，按一次PAGEDOWN健，电脑就会连续翻页不停？独立键盘程序翻页正常。

erci***

愚*** 发表于 2025-4-10 11:32
楼主好！
我这边有个疑问: 单独的usb转串口程序，单独的hid键盘程序工作正常。当2个程序移植到一起，usb转 ...

使用哪个例程移植的？可以上传下工程我看看
