8H4K64TLCD set_rtc 致使RTC中断止

hengs***

RTC 1/2秒中断读取传感器IIC数据，
按键用的TIMER0 2ms扫描按键状态，
在按键按下后IO口中断唤醒，
在设定RTC 年，月，日，时，分的操作中，
SetRTC();会致使 RTC中断停止。
其余按键正常。

国芯人***

在STC8H4K64TLCD微控制器的应用中，RTC（实时时钟）中断的停止问题可能与SetRTC()函数的操作有关。以下是对该问题的专业分析及可能的解决方案。

问题分析
1. RTC中断停止：在调用SetRTC()函数后，RTC中断停止，导致1/2秒中断无法正常触发，进而影响传感器IIC数据的读取。
2. 按键功能正常：TIMER0的2ms扫描按键状态以及IO口中断唤醒功能在按键按下后仍能正常工作，表明这些部分未受SetRTC()函数的影响。

可能原因
1. RTC寄存器配置冲突：SetRTC()函数可能在设置RTC的年、月、日、时、分等参数时，修改了与RTC中断相关的寄存器，导致中断被禁用或配置错误。
2. 中断优先级问题：如果RTC中断的优先级被SetRTC()函数修改，可能导致中断无法正常触发。
3. RTC时钟源配置：SetRTC()函数可能影响了RTC的时钟源配置，导致中断无法正常计时。

解决方案
1. 检查RTC中断配置：在SetRTC()函数中，确保在设置RTC参数后，重新启用RTC中断。例如，在函数末尾添加以下代码：


c
   RTCCR |= RTCCRIE; // 重新启用RTC中断
复制代码

2. 验证中断优先级：确保RTC中断的优先级未被SetRTC()函数修改。可以通过检查中断优先级寄存器（如IP、IPH等）来确认。
3. 检查RTC时钟源：确保SetRTC()函数未修改RTC的时钟源配置。可以通过检查RTC控制寄存器（如RTCCR）来确认时钟源是否正常。

代码示例
以下是一个可能的SetRTC()函数实现，确保在设置RTC参数后重新启用中断：

c
void SetRTC(uint8t year, uint8t month, uint8t day, uint8t hour, uint8t minute) {
    // 禁用RTC中断
    RTCCR &= ~RTCCRIE;
    // 设置RTC参数
    RTCYEAR = year;
    RTCMONTH = month;
    RTCDAY = day;
    RTCHOUR = hour;
    RTCMINUTE = minute;
    // 重新启用RTC中断
    RTCCR |= RTCCRIE;
}
复制代码

总结
通过仔细检查SetRTC()函数中对RTC寄存器的操作，并确保在设置参数后重新启用RTC中断，可以有效解决RTC中断停止的问题。同时，验证中断优先级和时钟源配置也是确保RTC中断正常工作的关键步骤。希望以上分析和解决方案能帮助您解决该问题。

[本文内容由国芯人工智能辅助生成，仅供参考]

国芯人***

针对您提到的STC8H4K64TLCD在SetRTC()操作后导致RTC中断停止的问题，以下是一些可能的原因及解决方案：

1. RTC中断配置问题
原因分析：SetRTC()函数可能在修改RTC寄存器时，意外地关闭了RTC中断使能位（如RTC中断控制寄存器中的相关位）。这会导致RTC中断无法继续触发。
解决方案：在SetRTC()函数执行完毕后，重新检查并确保RTC中断使能位被正确设置。例如，确认RTCCR寄存器中的中断使能位（如RTCIE）未被清除。

2. RTC寄存器写入时序问题
原因分析：在写入RTC寄存器时，如果时序不当，可能会导致RTC模块进入不稳定状态，从而中断停止。例如，某些RTC模块要求在特定条件下（如时钟稳定时）才能进行寄存器写入。
解决方案：确保在写入RTC寄存器前，检查RTC模块的状态（如RTCSR寄存器），确保其处于可写入状态。同时，遵循数据手册中推荐的写入时序。

3. 中断优先级冲突
原因分析：如果RTC中断与其他中断（如按键IO口中断或TIMER0中断）的优先级设置不当，可能会导致RTC中断被屏蔽或延迟处理。
解决方案：检查中断优先级配置，确保RTC中断具有适当的优先级。例如，将RTC中断设置为高优先级，以确保其能够及时响应。

4. RTC时钟源问题
原因分析：如果RTC时钟源在SetRTC()操作后发生变化或失效，可能会导致RTC中断停止。例如，时钟源切换或时钟源不稳定。
解决方案：检查RTC时钟源配置，确保其在SetRTC()操作前后保持一致且稳定。例如，确认RTCCLKSRC寄存器中的时钟源选择未被意外修改。

5. 软件逻辑错误
原因分析：SetRTC()函数中可能存在逻辑错误，导致RTC中断被意外关闭。例如，函数中可能包含清除中断标志或关闭中断使能的代码。
解决方案：仔细检查SetRTC()函数的实现，确保其不会意外修改RTC中断相关寄存器。可以在函数执行前后添加调试信息，以确认中断状态的变化。

6. 硬件问题
原因分析：如果以上软件层面的检查均未发现问题，可能是硬件问题导致RTC中断停止。例如，RTC模块本身存在故障或电源不稳定。
解决方案：检查硬件电路，确保RTC模块的电源和时钟信号稳定。必要时，可以更换RTC模块进行测试。

总结
针对您描述的问题，建议按照以下步骤进行排查：
1. 检查SetRTC()函数，确保其不会意外关闭RTC中断使能位。
2. 确认RTC寄存器写入时序符合数据手册要求。
3. 检查中断优先级配置，确保RTC中断具有适当的优先级。
4. 确认RTC时钟源在SetRTC()操作前后保持一致且稳定。
5. 检查硬件电路，确保RTC模块的电源和时钟信号稳定。

通过以上步骤，您应该能够定位并解决RTC中断停止的问题。如果问题仍然存在，建议进一步调试或联系STC技术支持获取帮助。

[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

设置时间后设置RECIEN再清除RTCIF试一下

神***

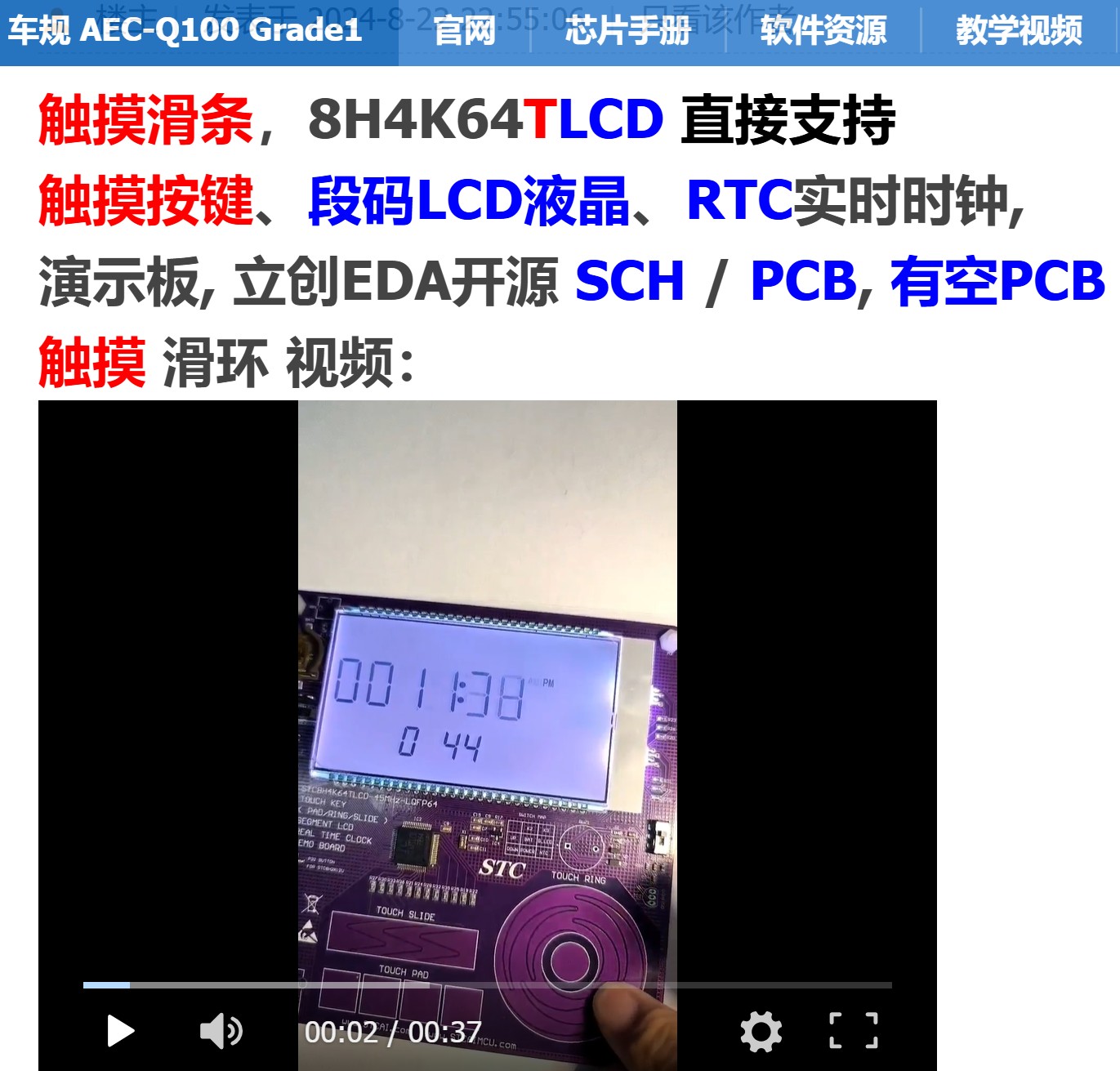

这有参考程序


触摸滑条，8H4K64TLCD, 触摸按键、段码LCD液晶、RTC实时时钟演示程序，有空PCB - 段码LCD/80mA大电流LED数码管自动刷新显示/RTC实时时钟/触摸按键/低功耗 国芯技术交流网站 - AI32位8051交流社区

乘风***

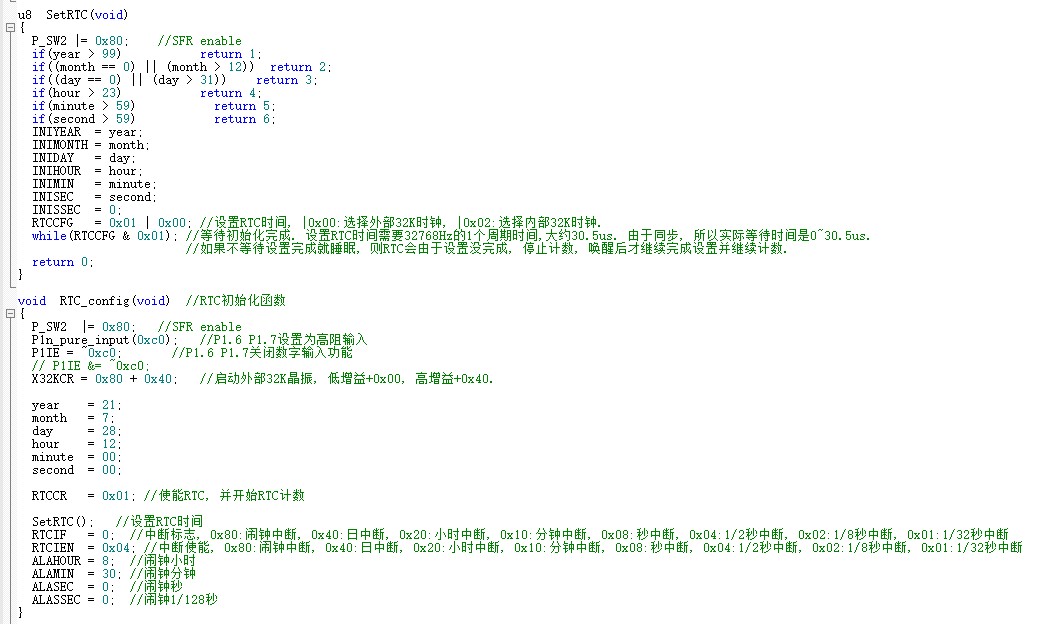

官网8H实验箱例程包有类似的例子：50-内部RTC时钟程序

void WriteRTC(void)
{
    INIYEAR = YEAR;   //继承当前年月日
    INIMONTH = MONTH;
    INIDAY = DAY;

    INIHOUR = hour;   //修改时分秒
    INIMIN = minute;
    INISEC = 0;
    INISSEC = 0;
    RTCCFG |= 0x01;   //触发RTC寄存器初始化
}
复制代码

下载地址：https://www.stcai.com/syx

hengs***

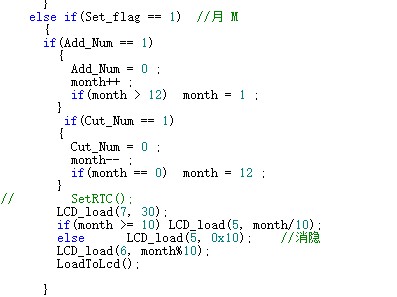

谢谢大家 ，因为按键操作后，程序一直运行SetRTC() ，写完值后，一次性SetRTC()，问题解决，谢谢大家
