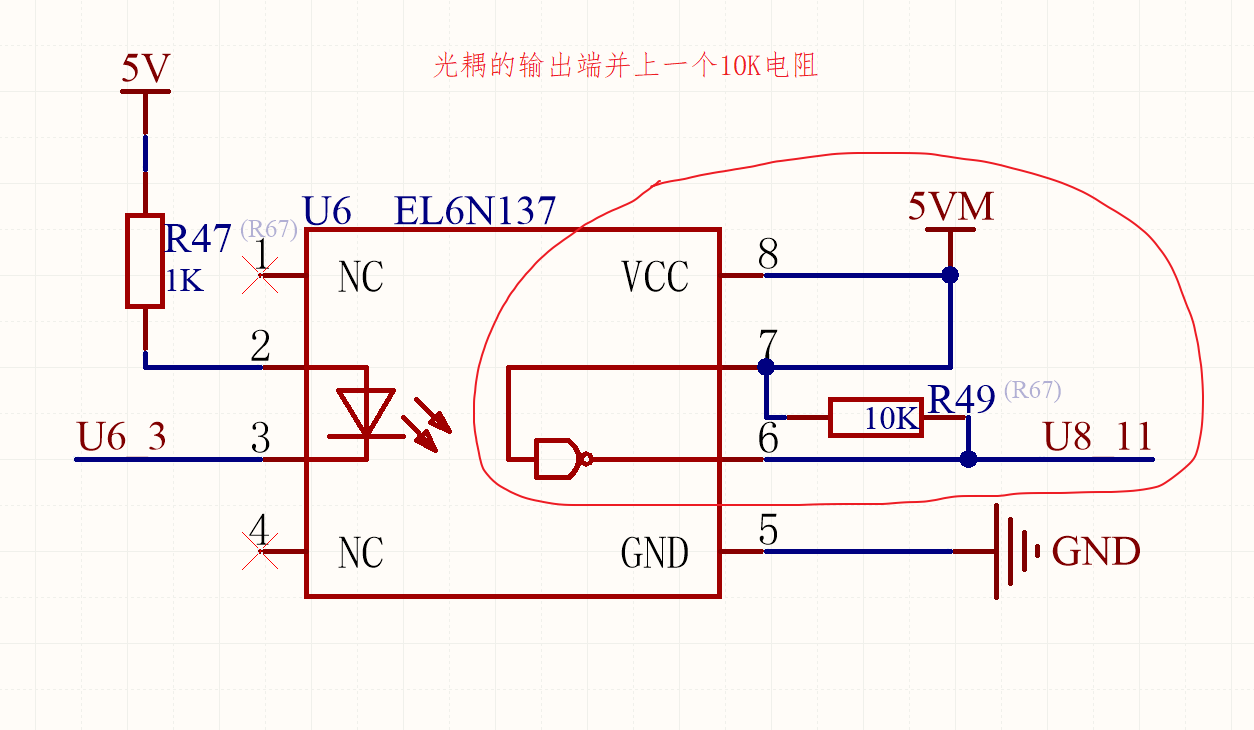

光耦的输出端并上一个10K电阻，是起什么作用？

38009*** · 发表于 2025-3-27 11:13:52

光耦的输出端并上一个10K电阻，是起什么作用？这样光耦不就不起作用吗了？

vb2*** · 发表于 2025-3-27 11:16:12

上拉吧？

38009*** · 发表于 2025-3-30 21:56:03

vb2*** 发表于 2025-3-27 11:16
上拉吧？

我也觉得是上拉，AI还给出解释，要慎用，

hea*** · 发表于 2025-3-30 23:31:17

输出是三极管的集电极，接上拉电阻才能输出高电平。

晓*** · 发表于 2025-3-31 02:46:10

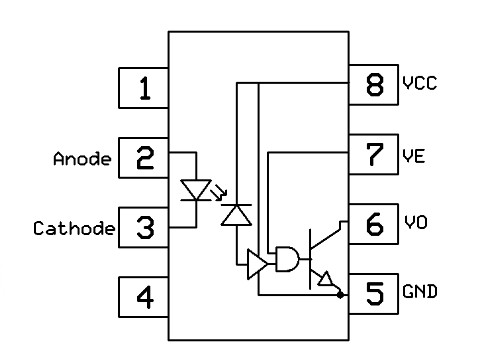

芯片的结构来说，6脚是OC输出结构的，所以需要上拉才能提供高电平输出。

jw*** · 发表于 2025-3-31 09:34:08

晓*** 发表于 2025-3-31 02:46
芯片的结构来说，6脚是OC输出结构的，所以需要上拉才能提供高电平输出。
...

这张图的话就比较好理解了
