——新手问题汇总——

初始化先打开EAXFR：
代码：
P_SW2|=0x80;(8位、32位)
EAXFR=1;(32位)

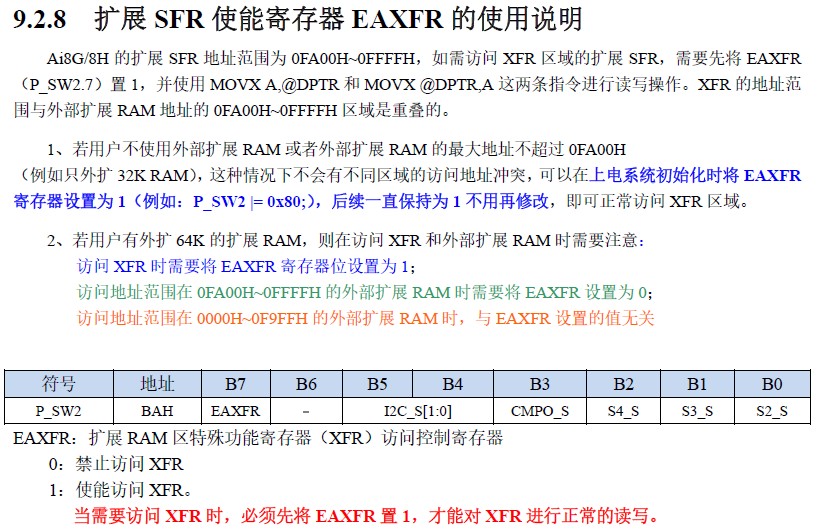

因传统8051的SFR地址空间有限，新增的SFR位于xdata区域（XSFR），必须先打开EAXFR才能访问
XSFR和XDATA共用地址，只有访问62.5K以上的XDATA时才需要关闭EAXFR
现有型号，只要不是扩展了片外64K SRAM（外接并口SRAM芯片），初始化时果断先打开EAXFR，并且不需要再关闭，不要犹豫！

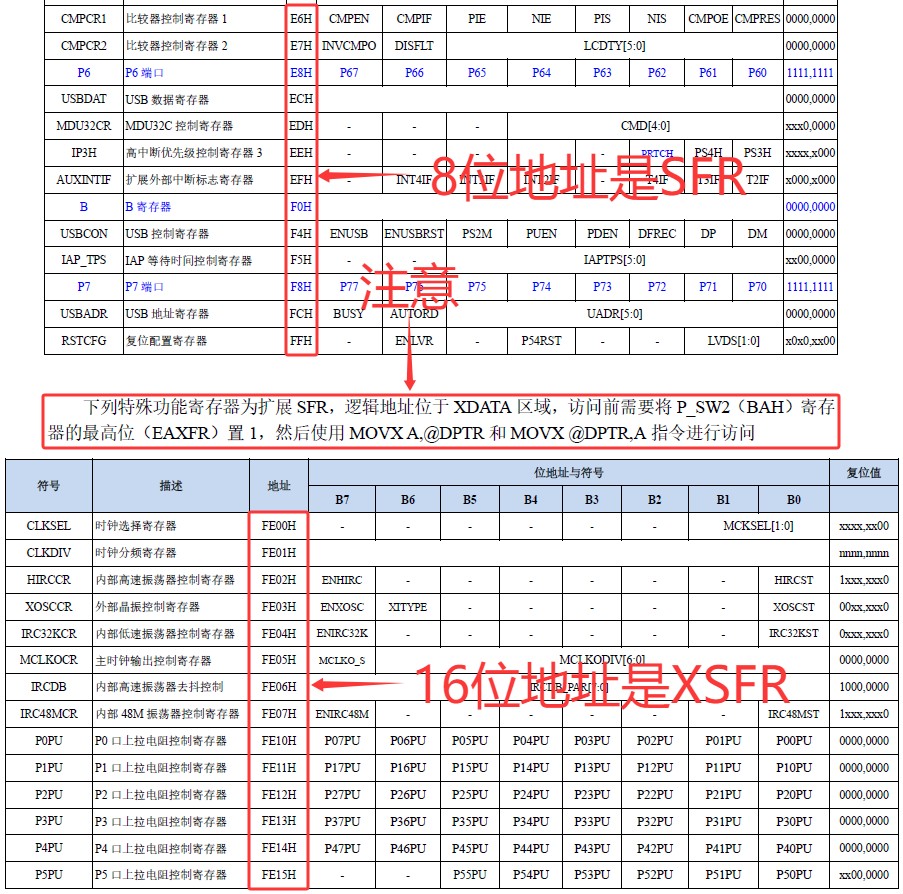

数据手册：

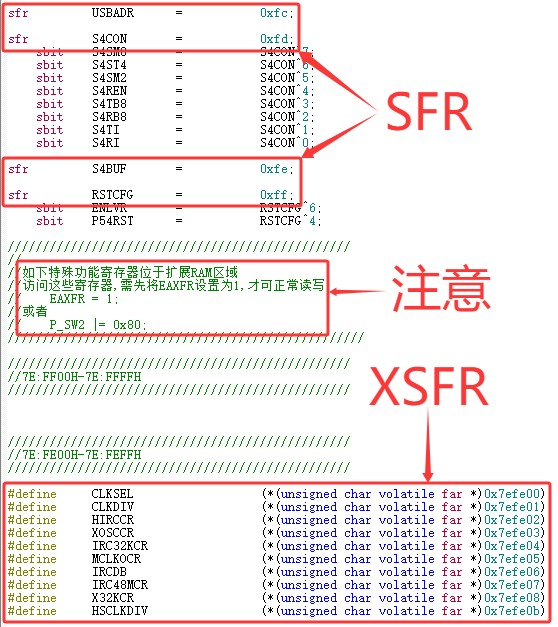

头文件：


8G系列和更新的型号初始化必须先设置IO模式：
代码：
P0M0=0x00;        P0M1=0x00;
P1M0=0x00;        P1M1=0x00;
P2M0=0x00;        P2M1=0x00;
P3M0=0x00;        P3M1=0x00;
P4M0=0x00;        P4M1=0x00;
P5M0=0x00;        P5M1=0x00;
P6M0=0x00;        P6M1=0x00;
P7M0=0x00;        P7M1=0x00;

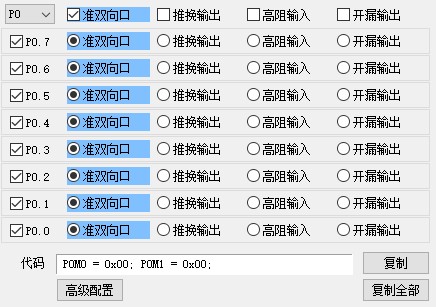

蓝色部分按需要设置，可以使用ISP软件上的IO配置工具

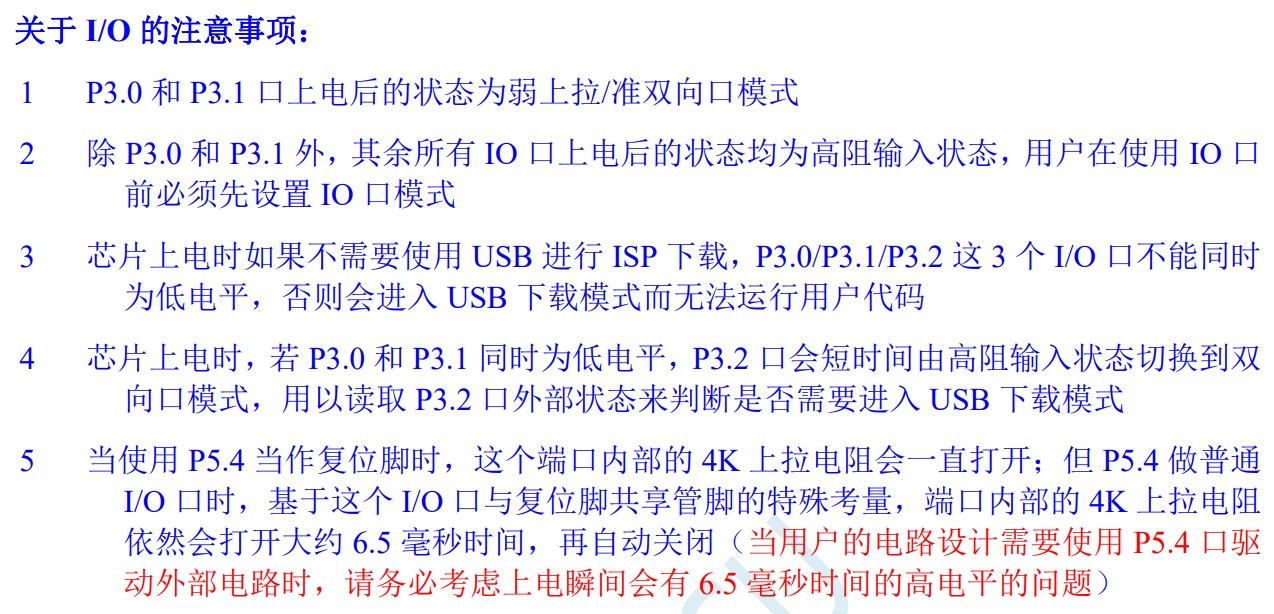

IO模式固定准双向：89C、90C
IO模式可设置，默认准双向：12C、11F、10F、15F、15W、8A、8F
IO模式可设置，默认高阻：8C、12H、8G、8H、32F、32G、8051U
IO默认高阻是防止上电瞬间“闪一下、响一声、动一下”的，初学者不要认为这是妨碍学习的设计



各种ISP下载问题：
建议使用官方下载工具，或使用官方开源方案自制下载器，不要使用第三方下载工具
官方下载工具及下载器方案免安装驱动（win10或以上），支持双串口同时下载通信仿真，自动断电上电，固件可更新，IO模式可设置
且TXD（S-RXD）不需要串二极管，冷启动断电期间IO强下拉确保可靠放电
如使用485下载等非要串二极管的应用场合，必须串低压降的肖特基二极管（压降0.2~0.3V），不能串普通硅二极管（压降0.6~0.7V），否则可能导致下载失败
官方下载工具及下载器方案有出厂预置常用频率的IRC参数，即使无外部晶振也能保证波特率精度高，可以满足动态调节IRC频率的要求
第三方下载工具一般为了节省成本无外部晶振，波特率误差较大，仅可满足串口通信要求（还是单串口不是双串口），不建议用于下载
还有需要安装驱动、无自动断电上电功能或自动断电上电功能不可靠、TXD推挽输出无法彻底放电等问题
动态调节IRC频率是根据串口波特率调节内部高频时钟频率的，除列表中的常用频率外，还可以自定义频率（手动输入）
如选择该选项，必须保证波特率精度高，否则会导致内部高频时钟频率误差大或下载失败
USB下载必须确保USB两根信号线接好，P32接低电平，再上电，不能用按下P32按键再插USB连接器的方式下载，因为不能确保最后接通VCC
这和一般的USB设备不同，一般的USB设备要求先接通电源再接通信号
可以观察到USB Type-A插头中两边的电极较长，就是为了先接通电源再接通信号，所以按下P32按键再插USB Type-A连接器99%概率不能正常下载
而USB Type-C连接器的电极都是一样长的，50%概率不能正常下载
USB下载无法动态调节频率，只能使用内部预置频率

各种电源、基准、IO问题：
单片机任意脚都不能超过VCC、GND范围，否则外部信号会被钳位到电源轨正负一个PN结压降的范围，或电源轨漂移，甚至单片机被烧毁
如使用ADC，则VREF、AVCC、AGND一定不能悬空，否则ADC无法正常工作
VREF建议范围为2.4V~VCC，更低的电压会损失精度，mV级小信号必须外接低失调轨到轨运放放大，不能直接连接单片机的ADC
省电模式建议所有IO设置为高阻（外部电路是高阻输入且不允许开路的除外），并关闭数字输入（否则作为输入的IO在外部电平变化或处于临界状态时会产生额外功耗）
省电模式作为输出的IO，为了外部电路抗干扰，设置为高或低电平也可，状态需要与外部电平保持一致，电位相等才不会有漏电流
（如外接其他芯片，需要根据其他芯片内部有无上下拉电阻设置，如外部芯片的IO为高阻输入模式，IO建议设置为更不易被干扰的状态）
（如IO（推挽模式）直接驱动N-MOS，为了防止上电瞬间意外导通一下（初始化前IO高阻），一般G极会接个10K~100K的下拉电阻，这种情况如需要进入省电模式还希望N-MOS抗干扰，IO就要设置为低电平）
省电模式如需外部32768晶振正常工作，晶振两个IO需要设置为高阻并关闭数字输入

各种中断问题：
打开的中断必须要有中断函数，哪怕是空的也行，否则硬件产生中断后，PC LJMP到中断向量处，无中断程序也无RETI，程序直接跑飞，导致不可预知的问题
中断频率不能过高，也不能在中断函数内执行耗时操作
如中断函数执行时间占比大于100%，中断还没退出就再次请求中断，就会卡在中断里一直循环出不来，主程序和优先级更低或查询次序靠后的中断会被阻塞
注意中断重入和互锁问题，此类逻辑错误可能导致各种异常

各种时钟问题：
内部低频时钟（约32K）作为掉电唤醒定时器，出于低功耗考虑，无抗温飘压飘电路，精度较低，不能作为RTC时钟使用，RTC使用内部低频时钟仅供测试（看秒在走就是RTC正常工作），不要在实际运行时使用
外接晶振必须要先设置接晶振的IO口为高阻，然后打开晶振并等待频率稳定，否则用死循环等待时钟稳定会在这里卡死
内部高频时钟精度足够高，可以满足绝大多数应用场合，外部高频晶振易受干扰且对外电磁辐射大，无特殊要求没有理由使用外部高频晶振，支持追频的型号可外接32768晶振实时校准内部高频时钟
看门狗定时器用于高可靠应用场合，异常时自动复位，开启后必须定期（每次溢出复位前）重置看门狗定时器（喂狗），否则会周期性异常复位，看门狗一旦开启无法通过软件关闭，看门狗不能在仿真时使用

I2C问题：
注意7位地址还是8位地址，7位地址不含读写位，8位地址含读写位

触摸按键问题：
触摸按键IO连接的导体（走线和感应面等）要远离其他金属，附近不能有大电流、PWM、高频、射频等强干扰源
只有对应手指的位置才允许有大面积连接单片机IO口的导体用于感应手指，不要既放个焊盘又焊个弹簧（那么大个焊盘跟谁感应呢？跟GND感应呢还是吸收干扰呢？）

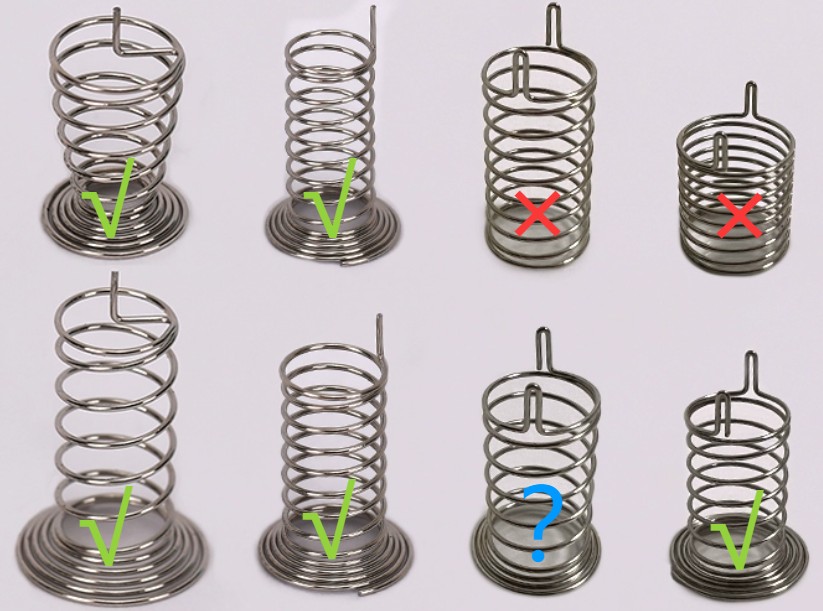

触摸弹簧底下放个LED中间要透光的，直的弹簧肯定不行，起码得用喇叭口的，装上面板后喇叭口被压成平面，大概要四五圈，还有不要使用PWM驱动LED，避免干扰


C语言、汇编语言、编译器、仿真问题：
包含startup.a51时，默认会初始化data（也是idata的低128字节）为0，xdata不操作为上电随机数；不包含startup.a51时，data和xdata为上电随机数
全局变量不能在声明时赋值，赋值的语句必须在函数内，程序只能在函数内执行，函数外的赋值语句无效
数组可以在初始化时用memset函数全部清零（或其他初始化值）
养成好习惯，函数内的局部变量也不要声明时赋值，而且必须在函数开头声明
制作完仿真芯片必须重新上电才可以正常仿真

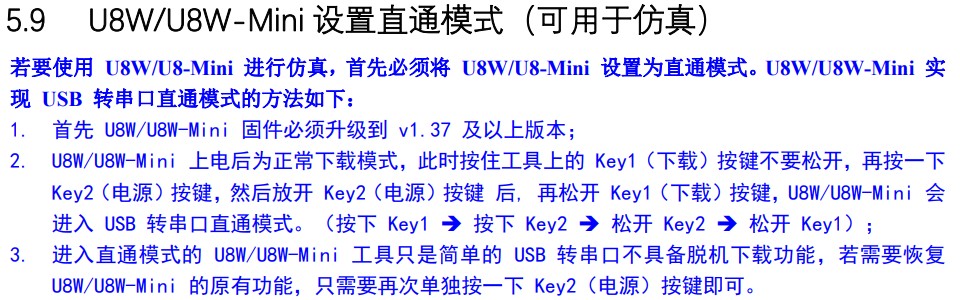

如使用 U8W/U8W -Mini 进行仿真，需要先设置“直通模式”

工具使用说明书.pdf

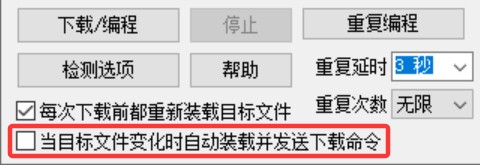

仿真时注意不要勾选“当目标文件变化时自动装载并发送下载命令”，否则当重新编译后，就会正常下载一次，导致仿真程序被覆盖掉，从而无法继续仿真

仿真程序占用P3.0/P3.1口，但不占用串口1，用户程序可以将串口1切换到其它IO使用
仿真监控程序占用内部扩展RAM(XDATA)的最后768字节，程序使用XDATA+768字节不能大于芯片XDATA的容量
不能仿真时钟/复位相关的功能，例如程序里面不能修改系统时钟频率，不能开启看门狗，不能进入休眠/空闲模式
仿真通过P3.0/P3.1口与 KEIL 驱动进行通信，如P3.0/P3.1口数据受到干扰可能会导致仿真异常（如接触不良、P30/P31接了其他电路等）
单步仿真DPTR只能使用USB Link1D通过SWD仿真
使用USB或UART仿真，当停止运行用户代码时，定时器0~4会全部停止，此时和定时器相关的硬件都会停止，包括串口时钟、定时器中断、定时器时钟输出等
芯片的时钟不能在仿真时（Keil中）修改，只能在烧录时通过硬件选项设置
USB或UART仿真时，全速运行不能实时更新变量的值，因为USB或UART仿真是软件完成的，全速运行时CPU完全在执行用户程序，无法同时运行仿真程序，如此时运行仿真程序，就会影响用户程序的全速运行，所以不支持在全速运行时实时更新变量的值

——发帖须知——

提问：
希望得到准确的回复以解决问题，请提供具体分析所需的必要信息，包括原理图PDF和程序
原理图截图也可，请保证完整且清晰，不要使用手机拍屏幕
程序请提供可编辑的文本文件，不要截图或手机拍屏幕
受PCB设计影响较大的功能（如ADC和触摸按键）和可能存在生产、制造、结构、焊接等问题的，请提供PCB图或实物照片
其他需要提供的：单片机型号、版本、ISP软件版本、下载工具型号和版本、电源上下电波形、单片机供电电压电流、主时钟频率等硬件选项

学习打卡感悟：
每个人的学习打卡感悟请统一以回复的形式发到一个帖，不要发新帖，谢谢！

——全站导航链接和二维码——

官方网站：
https://www.stcai.com/


官方论坛：
https://www.stcaimcu.com/


微信小程序：


论坛使用教程：
如何 贴图 ？如何 上传视频 ？如何 论坛注册 ？
论坛上传视频或分享B站视频的方法介绍
论坛发帖 专业编辑器, Markdown 使用语法参考

其他新手必读：
一灯大师，I/O口控制: LED点灯, 三极管, MOS管, 光耦, 继电器
省电模式，I/O口如何设置才省电，进入主时钟停振/省电模式前

其他链接：
如何扫码网上小量购买 单片机/烧录器/开发工具

——欢迎网友补充——
