keil仿真测试

erci***

硬件仿真下貌似无法在全速状态观察变量变化，软件仿真可以。

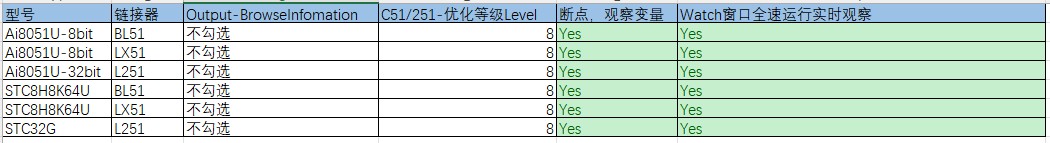

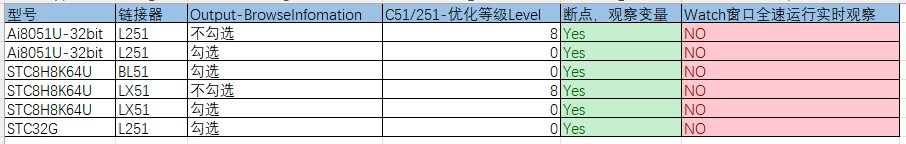

硬件仿真测试情况：

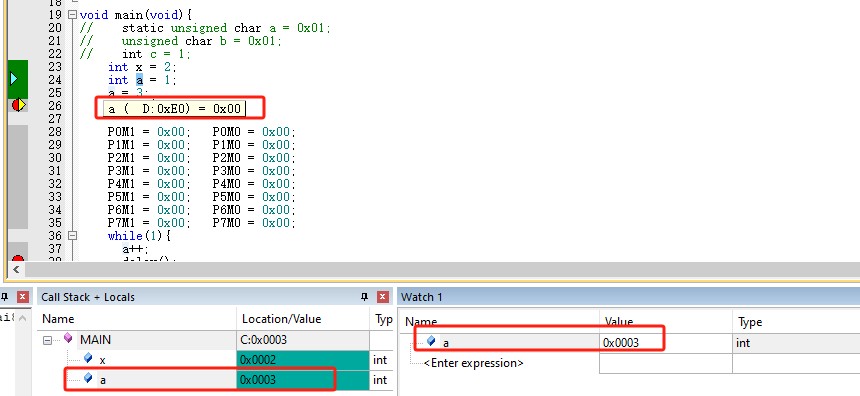

软件仿真测试情况：

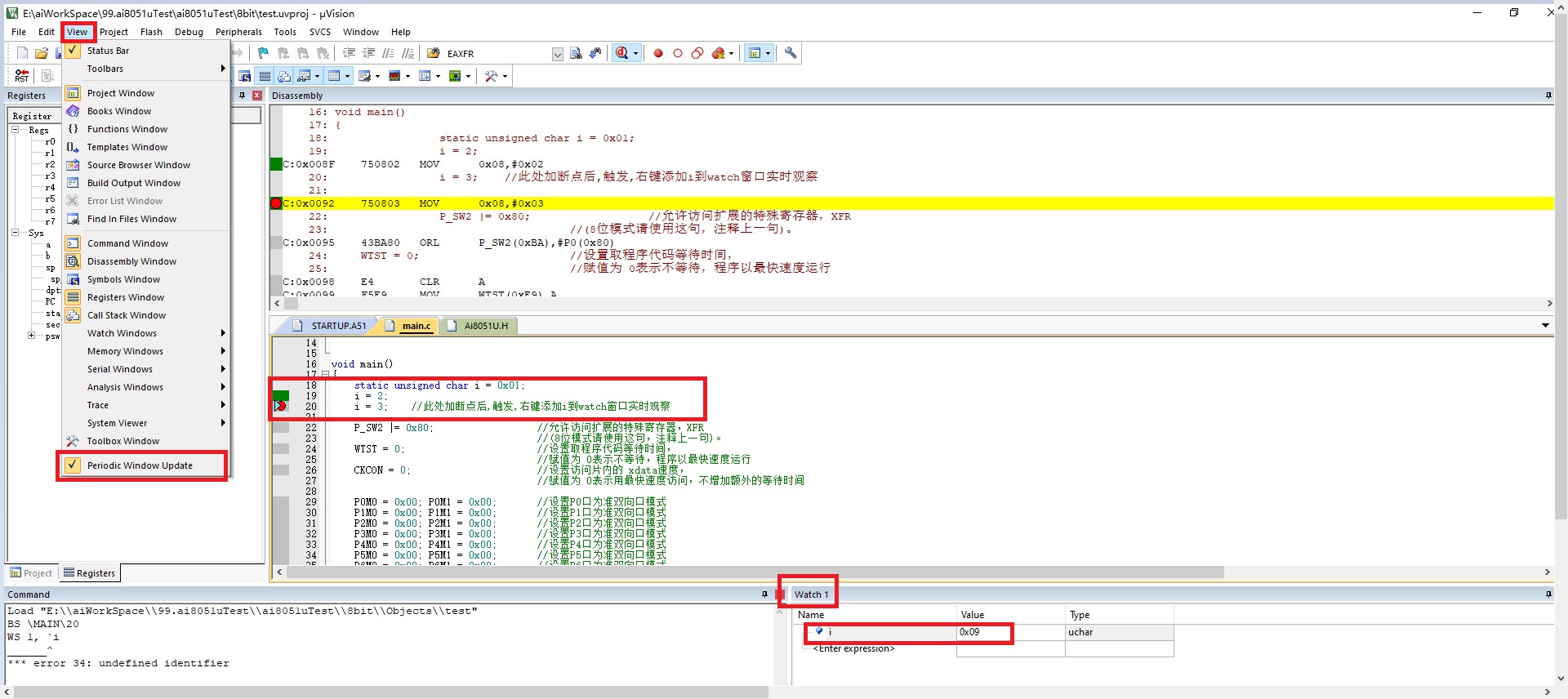

仿真实时观察变量的前提条件：



1.每次调试前需要确保待观察变量添加到watch窗口，并且类型一致
2.注意是实时观察Watch窗口，不是默认的Call Stack窗口，Call Stack窗口只有停下来才刷新
3.BL51 鼠标提示处的值有不准的情况，LX51未发现

国芯人***

在Keil环境中进行仿真测试时，硬件仿真与软件仿真在变量观察方面存在显著差异，这主要源于两者的运行机制和调试支持能力不同。以下是对该问题的专业分析：

1. 硬件仿真与软件仿真的差异
   硬件仿真依赖于实际硬件（如MCU）执行代码，调试器通过JTAG或SWD接口与硬件通信，实时获取变量值。由于硬件的运行速度远高于调试器通信速度，全速运行时调试器可能无法实时捕获变量变化，导致无法在Watch窗口中实时更新变量值。
   软件仿真则完全基于计算机模拟，调试器可以直接访问模拟内存和寄存器，因此能够实时观察变量变化，不受硬件通信限制。

2. 仿真实时观察变量的前提条件
变量添加与类型一致：在调试前需确保待观察变量已添加到Watch窗口，并且数据类型与代码中定义一致。否则可能导致无法正确解析变量值。
Watch窗口与Call Stack窗口的区别：Watch窗口用于实时观察变量值，而Call Stack窗口仅在程序暂停时刷新，因此需要明确区分使用场景。
BL51与LX51的差异：BL51在某些情况下可能无法准确提示变量值，而LX51未发现类似问题。建议在使用BL51时进行多次验证，或考虑切换到LX51以获得更稳定的调试体验。

3. 优化硬件仿真中的变量观察
降低运行速度：全速运行时变量观察受限，可尝试降低运行速度或使用单步调试模式，以提高调试器捕获变量值的能力。
断点与触发条件：通过设置断点或触发条件，在特定位置暂停程序运行，观察变量值变化。
日志输出：在代码中添加日志输出功能，将关键变量值记录到内存或串口，以便后续分析。

4. 总结与建议
   硬件仿真与软件仿真各有优劣，硬件仿真更接近实际硬件运行环境，但调试能力受限；软件仿真则提供更灵活的调试支持，但无法完全模拟硬件行为。建议根据具体需求选择合适的仿真方式，并遵循前述前提条件，以确保调试效果。同时，关注Keil工具的更新，以获取更强大的调试功能支持。

通过以上分析与优化措施，可以有效提升Keil仿真测试中变量观察的准确性与效率。

[本文内容由国芯人工智能辅助生成，仅供参考]

zh***

全速运行过程中，动态观察变量的变化，涉及到总线仲裁的问题
这个功能是必须要有硬件支持才能实现
目前我们的芯片的仿真都没有设计专门的硬件电路，所以不支持动态观察变量

erci***

zh*** 发表于 2025-3-24 11:40
全速运行过程中，动态观察变量的变化，涉及到总线仲裁的问题
这个功能是必须要有硬件支持才能实现
目前我们 ...

好的，感谢回复
