8051U 试验箱 TFT 点不亮？

江***

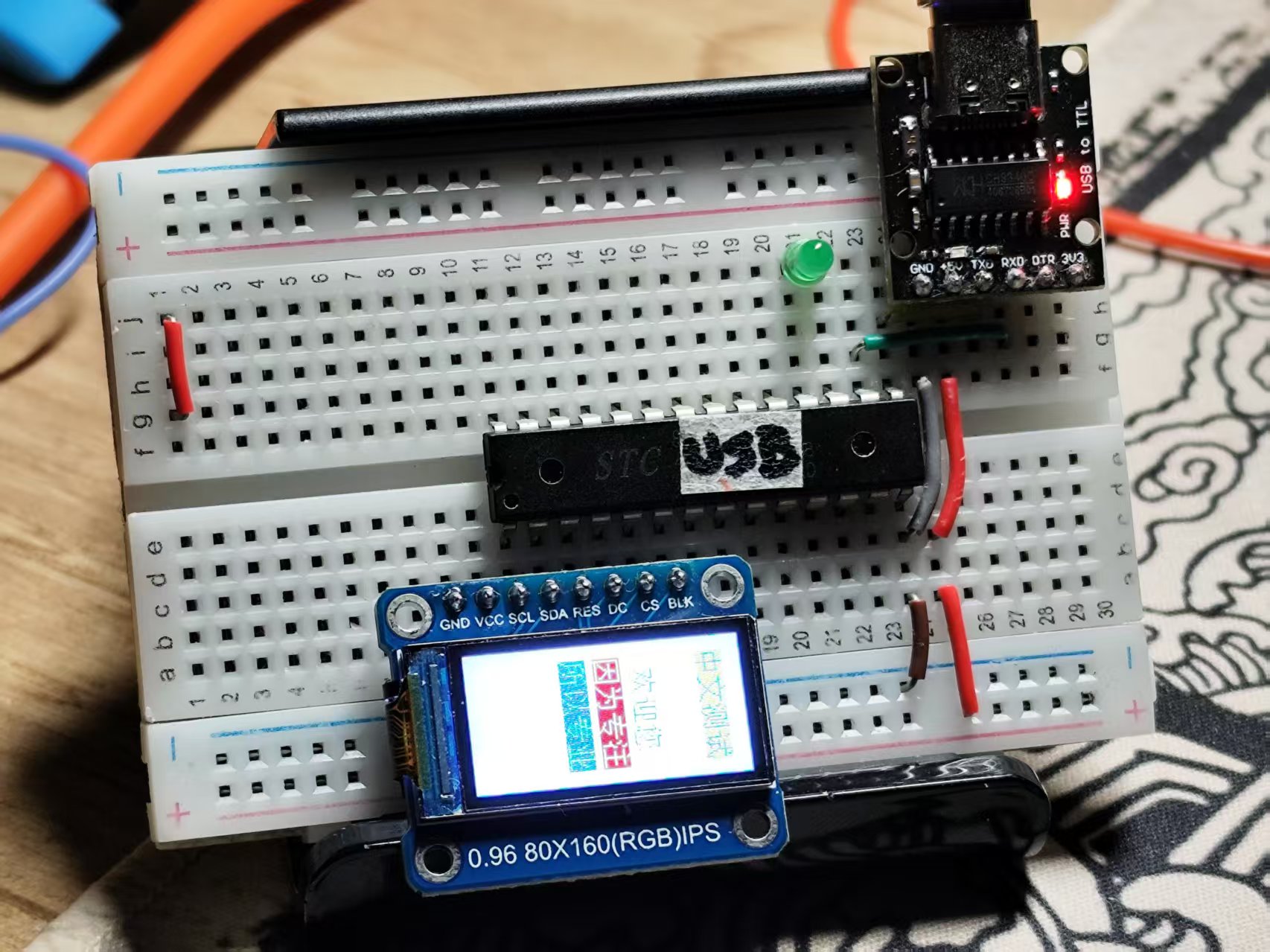

0.96‘ ST7735S TFT 160x80

中景园的 SoftSPI 例程，适配下IO设置， 就这么跑起来了。

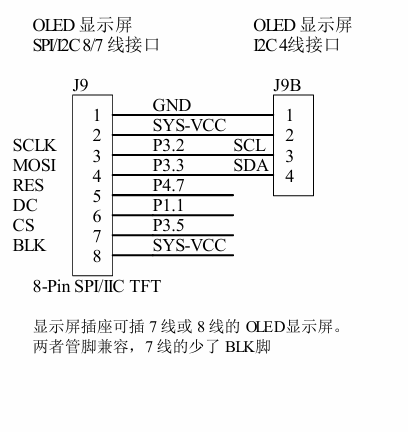

看到 8051U 试验箱有个8Pin 的 SPI 排插，按PDF修改IO后竟然不亮？

代码唯一改动之处就是引脚的定义，注释其中一段来切换：


//-------------STC8H8K64U-DIP28 直插 -------------------
sbit scl       =P2^6;
sbit sda       =P2^7;
sbit reset     =P1^0;
sbit rs        =P1^1;
sbit cs        =P1^4;
sbit bl        =P1^5;
//-------------Ai8051U 试验箱---------------------------
/*
sbit scl       =P3^2;
sbit sda       =P3^3;
sbit reset     =P4^7;
sbit rs        =P1^1;
sbit cs        =P3^5;
sbit bl        =P1^5;
*/




STC_SoftSPI_CNCode(模拟SPI中文显示).zip (82.26 KB, 下载次数: 76)

2025-3-20 23:35 上传

点击文件名下载附件

国芯人***

针对8051U试验箱TFT点不亮的问题，初步分析可能与以下因素有关：<br><br>1. 硬件连接：请确保8Pin SPI排插的连接正确，特别是电源、地线以及SPI信号线（SCLK、MOSI、CS、DC、RESET等）是否与TFT模块的引脚一一对应。<br><br>2. IO配置：根据PDF文档修改IO设置后，需确保修改后的IO口配置与TFT模块的时序要求一致。建议检查SPI时钟频率、数据格式（如8位或16位）、以及极性/相位设置是否正确。<br><br>3. TFT驱动初始化：ST7735S TFT模块的初始化序列可能因不同厂家或版本有所差异。请确认中景园的SoftSPI例程中的初始化代码是否适配当前TFT模块。<br><br>4. 电源问题：0.96寸TFT模块的供电电压通常为3.3V，确保试验箱提供的电源电压符合要求，且电流足够驱动TFT模块。<br><br>5. 软件调试：建议逐步调试，先确认SPI通信是否正常，再检查TFT初始化是否成功。可通过示波器或逻辑分析仪抓取SPI信号，验证数据传输是否正确。<br><br>若上述步骤均无问题，建议进一步检查TFT模块本身是否存在故障，或尝试更换模块进行测试。如有更多具体信息，可提供以便进一步分析。<br><br>[本文内容由国芯人工智能辅助生成，仅供参考]

Debu***

IO模式设置对了吗？

江***

Debu*** 发表于 2025-3-21 19:48
IO模式设置对了吗？

IO没问题，后来把主频降到12MHz 就能点亮了，原因不明，只有再申请DIP封装的试试了

autop***

你原来是什么单片机？1. 一般的例程是针对传统51的，改为STC的单片机要注意初始化IO模式，至少要置为准双向。 2. 降主频能运行，则检查例程，因它只有基本的功能，可能不适应高速的单片机，需要优化。另部分TFT的屏幕的IO速度也是有限制的，需根据实际调整。
