用stc8g1k08搞了一个调光台灯

hl12*** · 发表于 2025-3-17 20:16:13

最近焊接用的小台灯坏了，就是这个

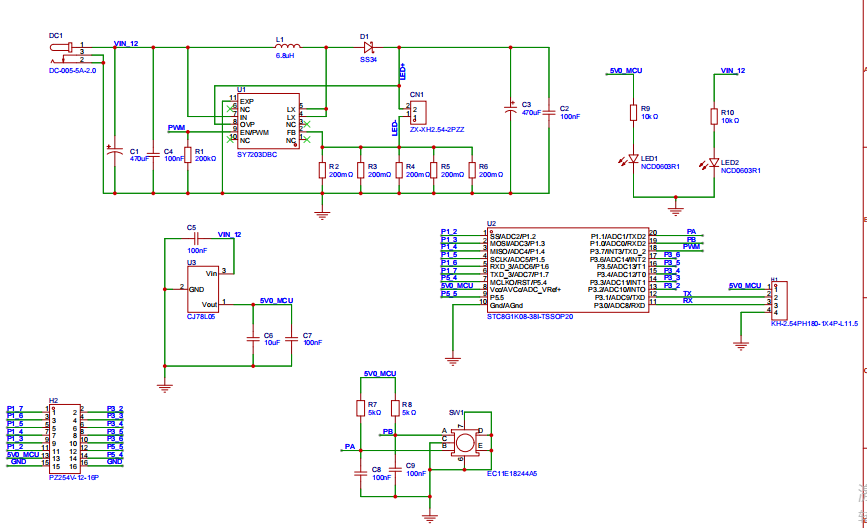

没有灯的话焊接很不方便，于是抽了点时间画了个板子，
LED驱动用sy7203，控制用stc8g1k08

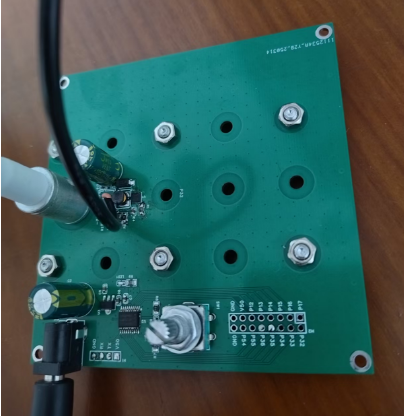

今天板子回到，抽时间焊接好，调试好了代码

原设计忘记了这个芯片的p11是没有int的，飞线到p36使用int2

功能：顺时针变亮，逆时针变暗，静止几秒后自动保存亮度。

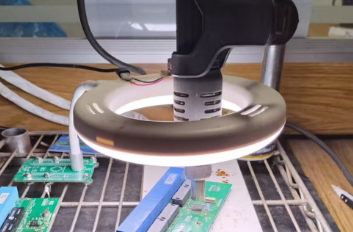

效果

c文件

main.c (3.57 KB, 下载次数: 90)

vb2*** · 发表于 2025-3-26 23:31:06

干嘛不用stc8g1k08a ，有硬件pwm

hl12*** · 发表于 2025-3-27 17:40:02

vb2*** 发表于 2025-3-26 23:31
干嘛不用stc8g1k08a ，有硬件pwm

剩余物料，有啥用啥。

vb2*** · 发表于 2025-3-27 18:32:08

hl1200aa 发表于 2025-3-27 17:40
剩余物料，有啥用啥。

强
随手就是一个大大的赞

大*** · 发表于 2025-3-27 19:24:54

用了E方，存储pwm值，蛮好的
摄像头再加个高清显现屏幕，

vb2*** · 发表于 2025-3-27 20:33:55

又看了一眼,你用的stc8g1k08 ,tssop20的,,这个有硬件pca
那没毛病了.
