ADC_VRef+和普通的ADC IO口有什么区别

nan***

ADC_VRef+和普通的ADC IO口有什么区别

AI-32***

STC8A8K64D4,
STC8H3K64S4,
STC8H8K64U,
STC8H4K64TL,
STC8H4K64TLCD,
STC8H1K08T,
STC32G12K128 ，
STC32G8K64  开始
STC提供真12位ADC的MCU给STC的支持者使用，做了个真12位ADC在STC-MCU内部!
ADC_AVREF+ / ADC_AGND / ADC_AVCC,  完美12ADC!



乘风***

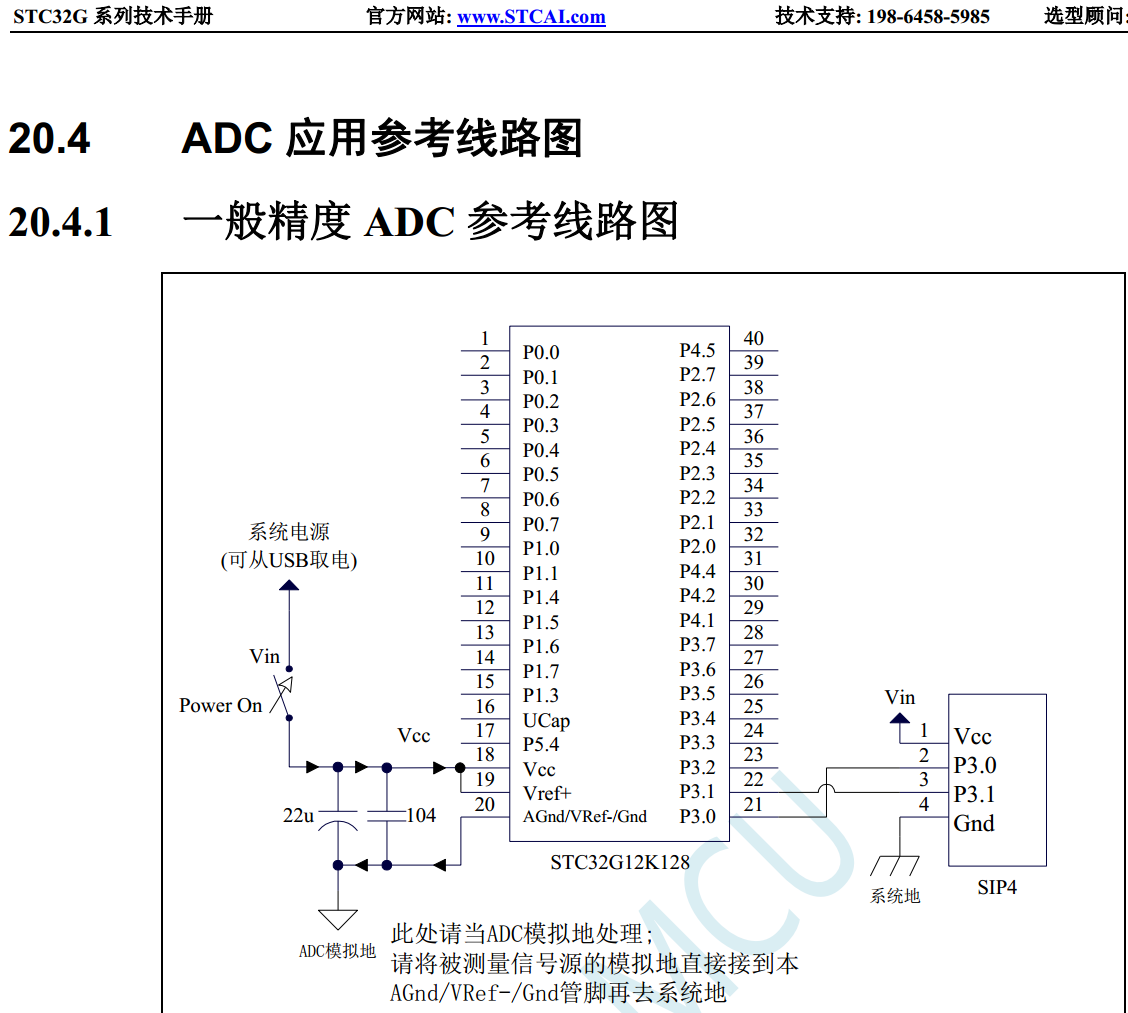

ADC_VRef+ 是ADC采样的基准电压，
ADC采样电压范围从0V ~ ADC_VRef+ 电压之间，
ADC_VRef+脚电压输入范围可以是2.4V ~ ADC_AVCC/VCC。
ADCx是ADC采集通道。

xhbw***

乘风飞扬 发表于 2023-3-28 19:04
ADC_VRef+ 是ADC采样的基准电压，
ADC采样电压范围从0V ~ ADC_VRef+ 电压之间，
ADC_VRef+脚电压输入范围可 ...

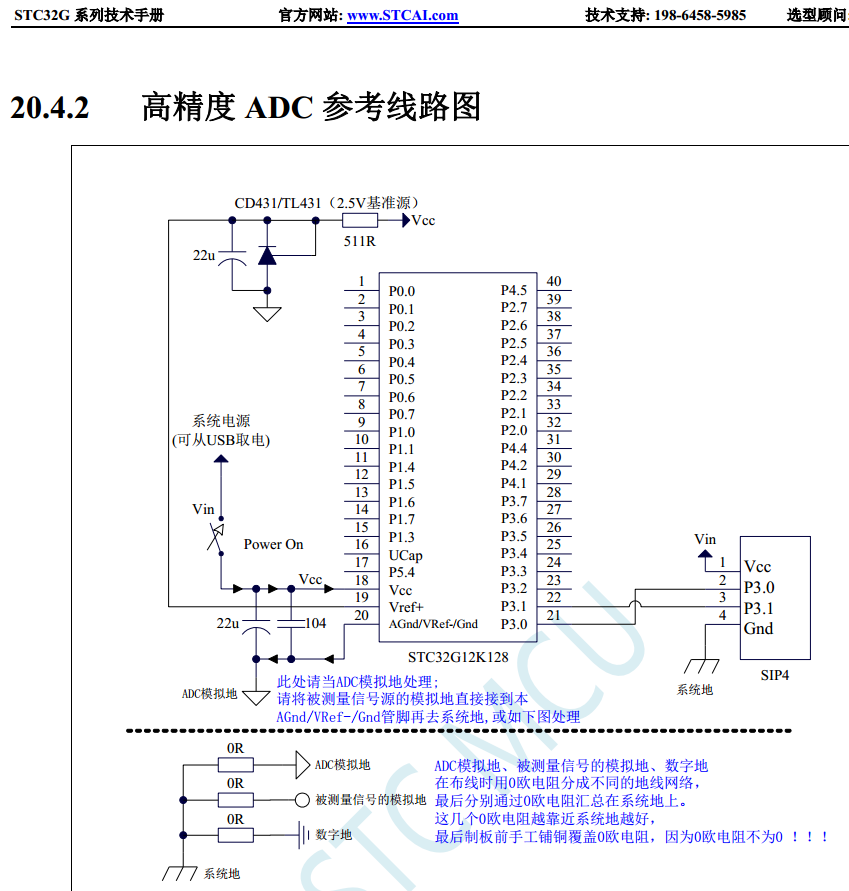

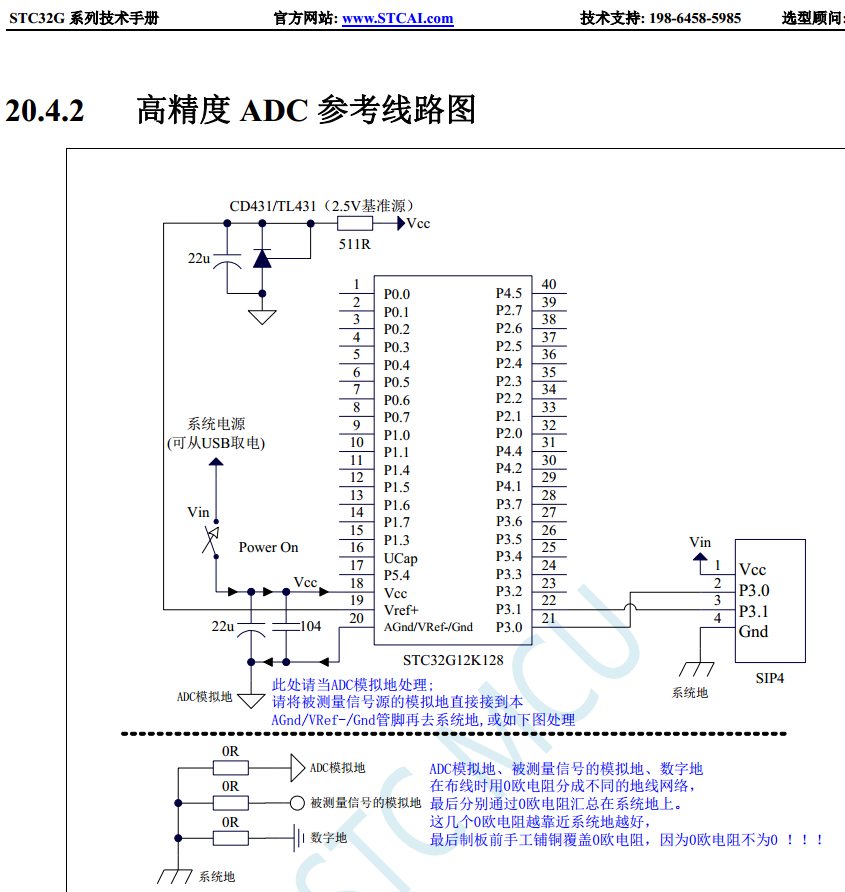

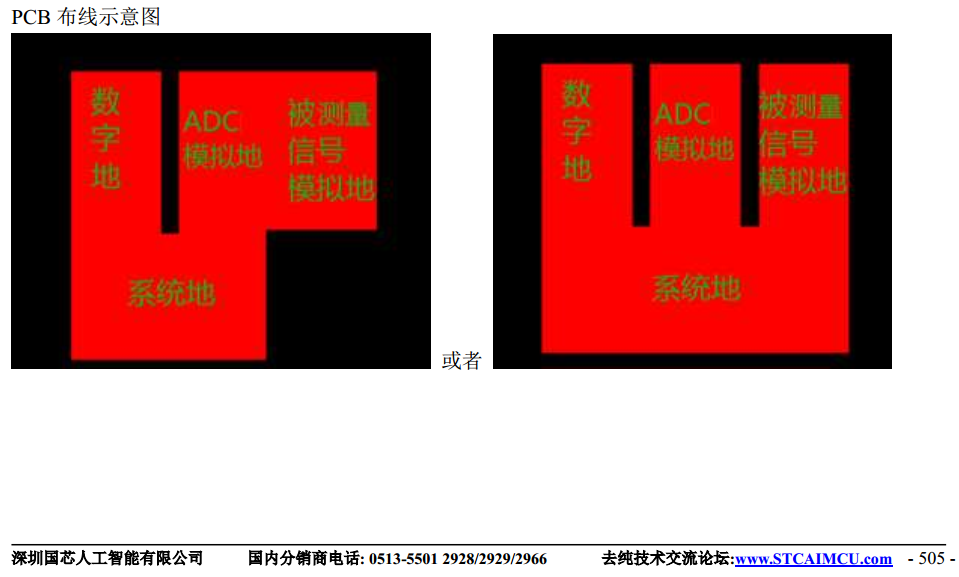

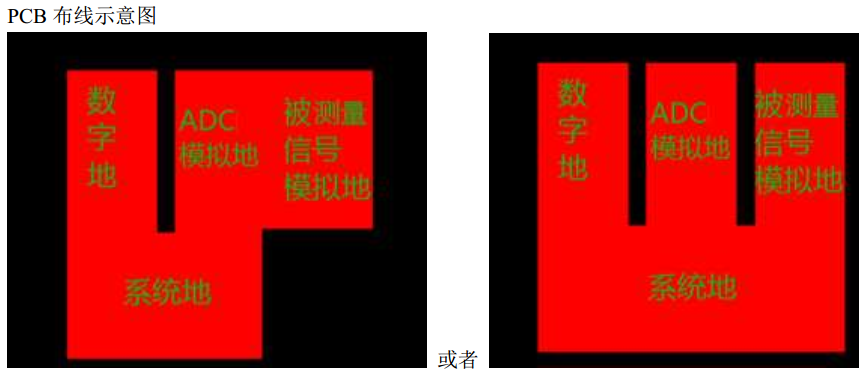

vref电压范围有写吗？以前我找遍手册没查到过这个指标，只知道图上有接431的2.495v是可以的。

AI-32***

xhbw*** 发表于 2023-3-30 07:05
vref电压范围有写吗？以前我找遍手册没查到过这个指标，只知道图上有接431的2.495v是可以的。 ...

STC32G12K128 和 STC8H/STC8G/STC8A8K64D4的       ADC-VREF+  : 2.4V ~ AVCC.         AVCC : MCU_VCC - 0.3V ~ MCU_VCC + 0.3V

xhbw***

STCAI-32*** 发表于 2023-3-30 08:39
STC32G12K128 和 STC8H/STC8G/STC8A8K64D4的       ADC-VREF+  : 2.4V ~ AVCC.         AVCC : MCU_VCC - ...

这段文字在DATASHEET里面有显式说明吗，我查阅了STC8A8K64D4 2022/12/23的整个技术参考手册，没找到整个指标。

神***

这就是这个论坛的价值，本坛是数据手册的完美补充 ！
1份手册不可能啥都能讲清楚，还不能讲清楚的话，就在这个STC最专业的技术论坛来讲，来讨论

这还不清楚就到STC官方论坛讨论

这点下链接就过来了，写手册的专家也不可能是万能的，必须有这个专业论坛来补充

ghn***

STCAI-32*** 发表于 2023-3-30 08:39
STC32G12K128 和 STC8H/STC8G/STC8A8K64D4的       ADC-VREF+  : 2.4V ~ AVCC.         AVCC : MCU_VCC - ...

须满足 2.4V <= ADC_VREF+ <=【ADC_AVCC = MCU_VCC】?
我ADC_VREF用1.24V行不行？

user6***

ghn*** 发表于 2023-9-19 16:25
须满足 2.4V

不在范围内，我认为是不行的或指标劣化。你自己测试一下吧。。。

神***

ADC_VREF+ >= 2.4V 为好， 1.2V 肯定不行
2V 可以将就着用
